If the station you are listening to is
not an RDS station, the audio screen
and the center display continue to
show the frequency.

To switch the RDS INFO display
function on and off, press and
release the TITLE button. With the
system on, you will see the ‘‘RDS
INFO ON’’ message on the center
display. If the station you are
listening to is an RDS station, the
displayed frequency switches to the
station name.

When you turn off this function by
pressing the TITLE button, the
center display shows ‘‘RDS INFO
OFF.’’

On the FM band selected, you can
select the program type provided by
the RDS. Press the AUDIO button to
display the radio information on the
screen. Push down the interface
selector, then turn the interface dial
to select RDS search. Press ENTER
to set your selection. The principal
RDS categories are shown as
follows:

If the station you are

listening to is an RDS station, the
audio screen will always display the
RDS information.

CONTINUED

Radio Data System (RDS) Category

Playing the AM/FM Radio (Models with navigation system)

Fe
a

tu

re

s

291

NOTE:

RDS INFO MESSAGE

RDS SEARCH

12/07/20 11:06:52 31TK4640_296

＋

−

ALL: All RDS category stations

TOP 40: Top 40 hits
ROCK: Rock, classic rock and soft
rock music
OLDIES: Nostalgia music and oldies
JAZZ: Jazz
SOFT: Adult hits and soft music
R & B: Rhythm and blues, and soft
rhythm and blues
CLASSIC: Classical music
RELIGION: Programs concerned
with religion
INFO: News, information, sports,
talk shows, foreign language,
personality, public, college, and
weather

Turn the interface dial to select an
RDS category. You can use the
search or scan function to find radio
stations on the selected RDS
category by pressing the interface
selector to the left or the right. Press
ENTER to set your selection. If you
do nothing while the RDS category is
selected, the selected category is
canceled.

You can also select an RDS category
with the CATEGORY bar. Press
either side (

or

) of the

CATEGORY bar to display an RDS
category in the center display. Select
a category by pressing either side of
the bar.

TRAFFIC: Traffic information

COUNTRY: Country music

Playing the AM/FM Radio (Models with navigation system)

292

RDS CATEGORY

RDS CATEGORY

12/07/20 11:07:04 31TK4640_297

This function searches up and down
for strong signal frequencies that
carry the selected RDS category
information. This can help you to
find a station in your favorite
category. To activate it, press and
release either side (

or

) of

the SKIP bar. You will also see the
selected RDS category name
blinking in the center display while
searching it.

To activate RDS category search
with the interface dial, push the
AUDIO button to display the FM
radio information on the screen.
Push the interface selector down,
and turn the interface dial to select
RDS search. Press ENTER on the
interface selector. The screen shows
you the RDS category list.

While the RDS category is selected,
move the interface selector to the
left or right to select SEEK up,
SEEK down, or SCAN in the upper
right corner of the screen. Press
ENTER to activate the RDS category
search (SEEK up/down).

Turn the interface dial to the desired
RDS category.

If the system does not find a station,
‘‘NOTHING’’ blinks for about five
seconds, then the system goes back
to the last selected station.

CONTINUED

Playing the AM/FM Radio (Models with navigation system)

RDS Category Search

Fe
a

tu

re

s

293

SEEK is selected.

SEEK/SCAN ICON (RDS Search mode)

RDS CATEGORY LIST

12/07/20 11:07:12 31TK4640_298

To activate RDS category scan with
the interface dial, push the AUDIO
button to display the FM radio
information on the screen. Push the
interface selector down, and turn the
interface dial to select RDS search
on the audio menu. Press ENTER on
the interface selector. The screen
shows you the RDS category list.

If you do nothing, the system will
scan for the next strong station and
play it for 10 seconds. When it plays
a station that you want to listen to,
press the SCAN side of the SCAN/
A.SEL bar again.

The scan function samples all
stations with strong signals on the
selected RDS category one by one.
To activate it, press and release the
SCAN side of the SCAN/A.SEL bar.
You will see SCAN in the center
display. The system will scan for a
station with a strong signal in the
selected RDS category. You will also
see the selected RDS category name
blinking in the center display while
scanning it. When the system finds
one, it will stop and play that station
for about 10 seconds.

If the system does not find a station,
‘‘NOTHING’’ blinks for about five
seconds, then the system goes back
to the last selected station.

Playing the AM/FM Radio (Models with navigation system)

RDS Category SCAN

294

RDS CATEGORY LIST

SEEK/SCAN ICON (RDS Search mode)

SCAN is selected.

12/07/20 11:07:18 31TK4640_299

While the RDS category is selected,
move the interface selector to the
left or the right to select SCAN.
Then press ENTER to activate the
RDS SCAN.

To activate radio text display, use
the interface dial. Push the interface
selector down, and turn the interface
dial to select Read Radio Text. Press
ENTER on the interface selector to
enter the setting.

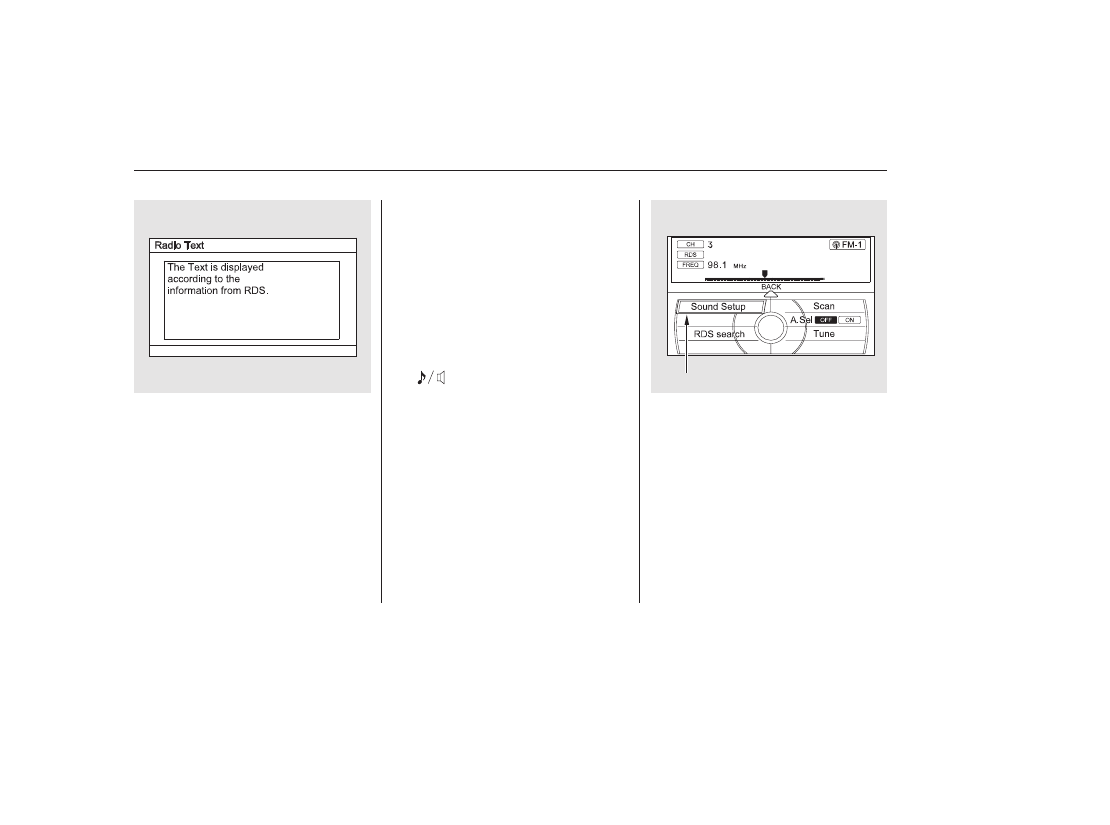

This function displays the radio text
information of the selected RDS
station.

If the selected RDS station has the
radio text information, you will see
the text indicator on the screen.

Turn the interface dial to the desired
RDS category.

CONTINUED

Radio Text Display

Playing the AM/FM Radio (Models with navigation system)

Fe
a

tu

re

s

295

TEXT INDICATOR

READ RADIO TEXT

12/07/20 11:07:26 31TK4640_300

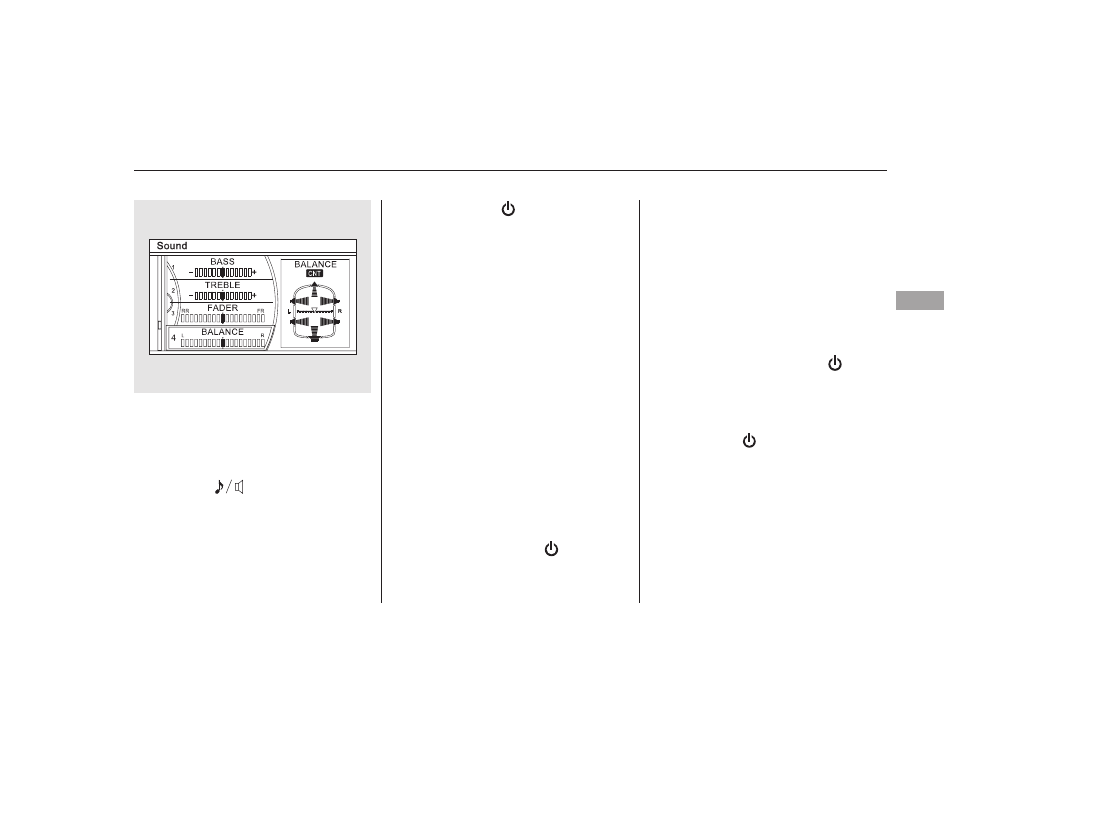

To adjust the sound, press the
AUDIO button, push the interface
selector down, and turn the interface
dial to Sound Setup. Then press
ENTER on the interface selector.

BASS, TREBLE, FADER, and
BALANCE are each adjustable. You
can also adjust the strength of the
sound coming from the center and
subwoofer speakers. In addition, you
can set the Dolby PL (ProLogic) II
and Speed-sensitive volume
compensation (SVC).

These adjustments can be made with
the

(Sound) button or the

interface dial.

The display shows up to 64
characters on the selected RDS
station.

Adjusting the Sound

Playing the AM/FM Radio (Models with navigation system)

296

SOUND SETUP

12/07/20 11:07:33 31TK4640_301

−

−

These

modes adjust the strength of the
sound coming from each speaker.
Fader adjusts the front-to-back
strength, while balance adjusts the
side-to-side strength. To adjust fader
and balance, select FADER or
BALANCE, then press ENTER on
the interface selector. The current
setting is shown on the screen. Turn
the interface dial or VOL/

knob

to the desired level, and enter your
selection by pressing ENTER on the
interface selector. To equalize the
fader or balance, turn the interface
dial or VOL/

knob until the

marks on the sound grid come to the
center of the adjustment bar.

If the fader adjustment is set to F9
(maximum front level), the
subwoofer is turned off.

Turn the VOL/

knob or

interface knob to adjust the setting
to your liking. You can check the
level on the navigation screen or on
the center display. When the level
reaches the center, you will see ‘‘C’’
in the center display.

The system will return to the audio
playing mode in the center display
about 10 seconds after you stop
adjusting a mode.

If you do not make an adjustment
within 10 seconds, you will need to
select the mode again.

To adjust bass

and treble, select BASS or TREBLE,
and press ENTER on the interface
selector. The current setting is
shown on the display. Turn the
interface dial or VOL/

knob to

the desired level, and enter your
selection by pressing ENTER on the
interface selector.

You can also adjust the sound by
pushing the

(Sound) button

repeatedly. Each mode is shown in
the center display as you push the
button.

Select the mode you want to adjust
by turning the interface dial then
press ENTER.

CONTINUED

FADER/BALANCE

BASS/TREBLE

Playing the AM/FM Radio (Models with navigation system)

Fe
a

tu

re

s

297

12/07/20 11:07:44 31TK4640_302

−

−

−

Adjusts the strength of

sound from the center speaker.

To adjust the

strength of the sound from the
subwoofer speaker, select it and
press ENTER on the interface
selector. Turn the interface dial to
the desired level, and enter your
selection by pressing ENTER on the
interface selector.

The SVC mode controls the volume
based on vehicle speed. The faster
you go, the louder the audio volume
becomes. As you slow down, the
audio volume decreases.

The SVC has four modes: OFF,
LOW, MID, and HIGH. The default
setting is MID. To change the SVC
mode, select SVC, then press
ENTER on the interface selector.
The current setting is shown on the

screen. Turn the interface dial to the
desired level, and enter your
selection by pressing ENTER on the
interface selector. If you feel the
sound is too loud, choose low. If you
feel the sound is too quiet, choose
high.

Dolby

PL (ProLogic) II signal processing
creates multi-channel surround
sound from 2 channel stereo audio
sources. Dolby ProLogic II can only
activate when listening to DISC
(CD-DA, MP3, WMA, AAC), XM
Radio, AUX (USB, iPod , AUX,

Audio), and HDD Audio.

When ProLogic II is available, ‘‘PL
II’’ is shown in the audio display.

When ProLogic II is not available in
the selected audio source, ‘‘DPL2 N/
A’’ is shown on the center display.

To set this feature on or off, select
Dolby PL II, and press ENTER on
the interface selector. Rotate the
interface dial to ON or OFF, and
press ENTER.

Manufactured under license from
Dolby Laboratories. Dolby, Pro
Logic, MLP Lossless and the double-
D symbol are trademarks of Dolby
Laboratories.

In some audio playing modes

(XM, AUX), when DPLII is on, the
music coming from the rear
speakers may sound distorted. This
is due to compression of the music,
and it does not indicate a problem
with the setting.

Bluetooth

CENTER

SUBWOOFER

Dolby PL (ProLogic) II

Playing the AM/FM Radio (Models with navigation system)

Speed-sensitive Volume
Compensation (SVC)

298

NOTE:

12/07/20 11:07:51 31TK4640_303

CONTINUED

Playing the XM Radio (Models with navigation system)

Fe
a

tu

re

s

299

INTERFACE DIAL

NAVIGATION SCREEN

VOL/
(VOLUME/POWER) KNOB

SKIP BAR

SCAN/A.SEL
(SCAN/AUTO SELECT) BAR

PRESET BUTTONS

XM RADIO BUTTON

TITLE BUTTON

CATEGORY BAR

TUNE BAR

AUDIO BUTTON

(SOUND) BUTTON

CENTER DISPLAY

12/07/20 11:07:57 31TK4640_304

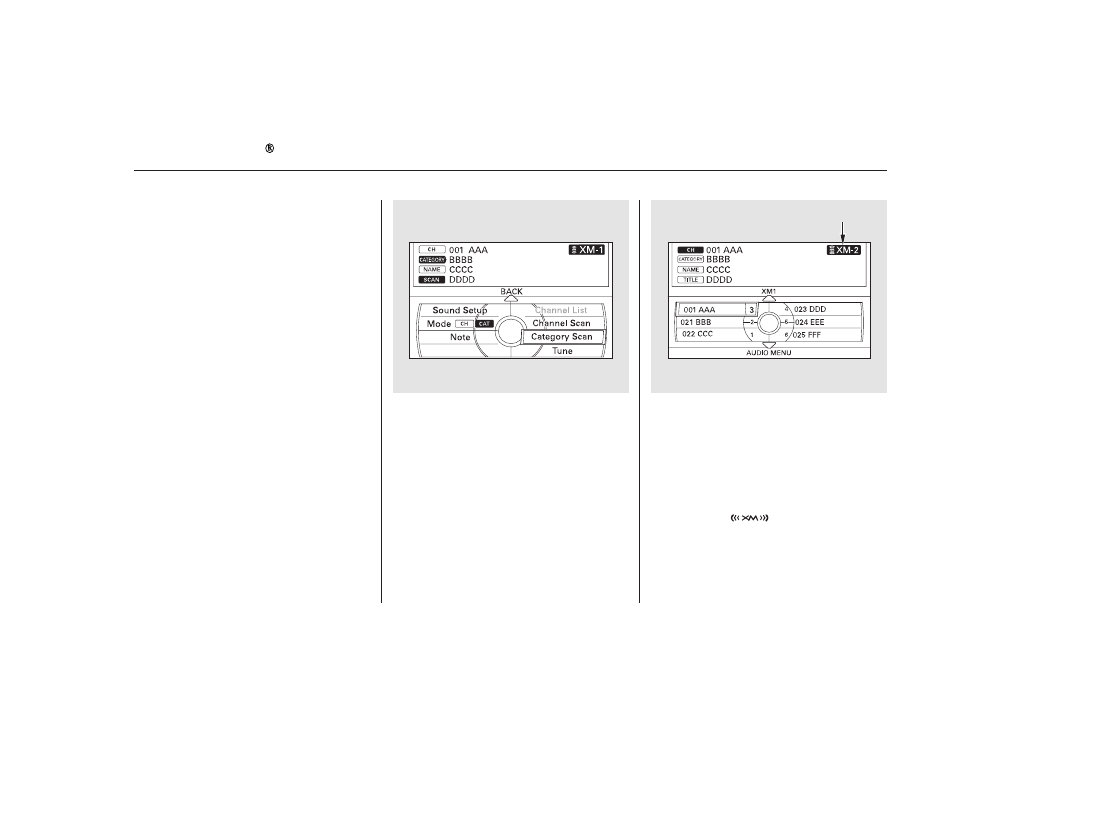

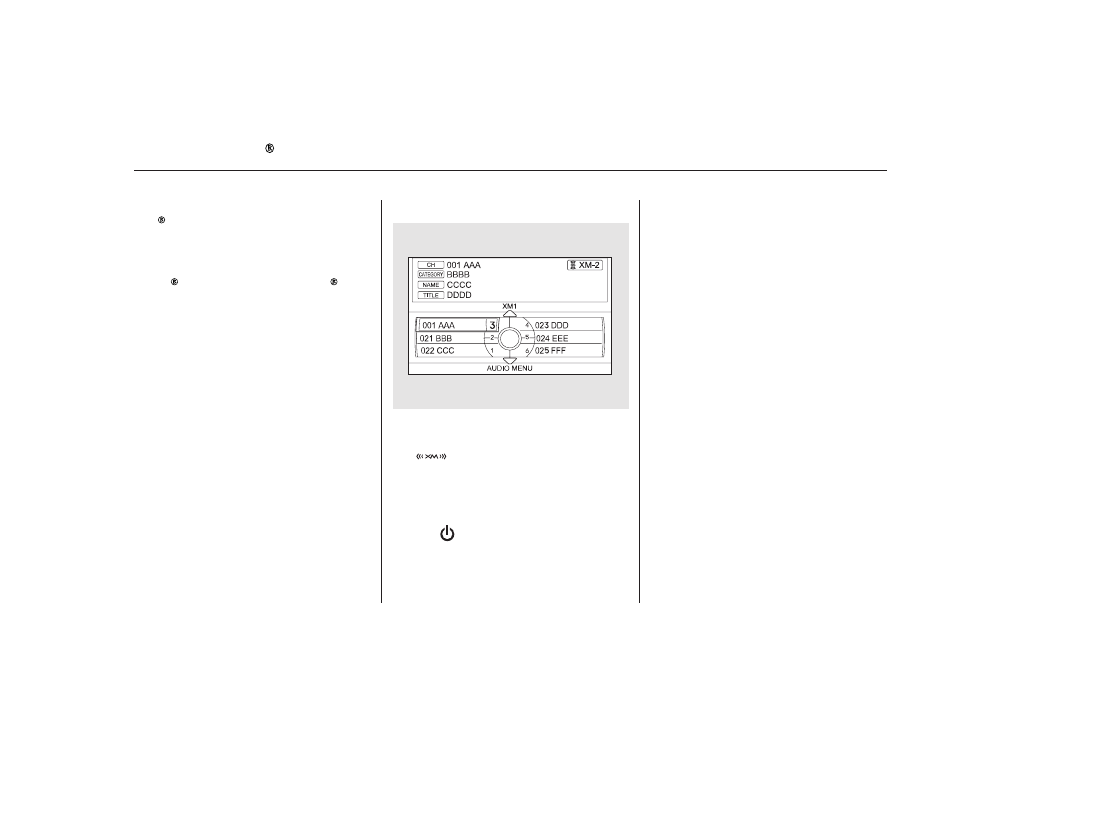

To listen to XM Radio, set the power
mode to ACCESSORY or ON. Push
the

button to select the XM

Radio. The last channel you listened
to will show in the audio screen (if
selected) and the center display.
Adjust the volume by turning the
VOL/

knob.

Your vehicle has the engine start/
stop button instead of an ignition
switch. For more information on how
to select the power mode, see page

.

Each time you push the interface
selector up, the band will change to
XM1 or XM2. Push the AUDIO
button to display XM information on
the screen. You can operate the XM
radio system with the interface dial.

Your vehicle is capable of receiving
XM Radio anywhere in the United
States and Canada, except Hawaii,
Alaska, and Puerto Rico. XM is a
registered trademark of Sirius XM
Radio , Inc. and XM CANADA is a
registered business name of
Canadian Satellite Radio Inc.

XM Radio receives signals from two
satellites to produce clear, high-
quality digital reception. It offers
many channels in several categories.
Along with a large selection of
different types of music, XM Radio
also allows you to view channel and
category selections in the audio
display.

184

Operating the XM Radio

Playing the XM Radio (Models with navigation system)

300

12/07/20 11:08:04 31TK4640_305

−

−

−

−

＋ −

Each time you press and release the
TITLE button, the center display
changes in the following sequence:
NAME (artist name), TITLE (music
title), and CHANNEL NAME
(channel name).

On the screen, you will see the
selected CHANNEL (number),
CATEGORY, NAME (artist name),
and TITLE (music title).

You may experience periods when
XM Radio does not transmit the
artist’s name and song title
information. If this happens, there is
nothing wrong with your system.

To switch between the

category mode and channel mode,
push the interface selector down to
display AUDIO MENU, then turn
the interface dial to select Mode, and
press ENTER on the interface
selector.

Turn the interface dial to select CH
or CAT, then press ENTER on the
interface selector. Move the
interface selector up to go back.

You can also switch the mode by
pressing the TITLE button for 3
seconds.

In the category mode, such as Jazz,
Rock, Classical, etc., you can
navigate through all of the channels
within that category. In the channel
mode, you can select all of the
available channels.

Press either side of the

TUNE bar to change channel
selections. Press the

side of the

bar for higher numbered channels
and the

side for lower

numbered channels. You can also
change channels with the interface
selector. Push down the interface

selector to select AUDIO MENU,
then turn the interface dial to choose
Tune and press ENTER on the
interface selector. Turn the interface
dial to the appropriate direction. In
the category mode, you can only
select channels within that category.

Push down the

interface selector to select AUDIO
MENU, then turn the interface dial
to select Channel List and press
ENTER on the selector. Turn the
interface dial to select a channel,
then press ENTER to set your
selection.

Press

either side of the bar to select
another category.

CONTINUED

MODE

TUNE

CHANNEL LIST

CATEGORY (

or

)

Playing the XM Radio (Models with navigation system)

Fe
a

tu

re

s

301

12/07/20 11:08:11 31TK4640_306

−

−

−

−

The scan function gives

you a sampling of all channels while
in the channel mode. In the category
mode, only the channels within that
category are scanned. To activate
SCAN, press the SCAN side of the
SCAN/A.SEL bar. You will see
SCAN on the screen and center
display.

The system plays each channel in
numerical order for a few seconds,
then selects the next channel. When
you hear a channel you want to
continue listening to, press the
SCAN side of the bar to cancel.

This function

samples all channels. Push down the
interface selector to select AUDIO
MENU, then turn the interface dial
to select Channel Scan and press
ENTER on the interface selector.

Press the

button. Either

XM1 or XM2 will be shown on the
display.

To store a channel:

You can store up to 12

preset channels using the six preset
buttons. Each button stores one
channel from the XM1 band and one
channel from the XM2 band.

This

function samples the stations in the
selected category. Push down the
interface selector to select AUDIO
MENU, then turn the interface dial
to select Category Scan and press
ENTER on the interface selector.

1.

SCAN

CHANNEL SCAN

Preset

CATEGORY SCAN

Playing the XM Radio (Models with navigation system)

302

XM BAND

12/07/20 11:08:19 31TK4640_307

−

−

−

−

−

−

−

The encryption

code is being updated. Wait until the
encryption code is fully updated.
Channels 0 and 1 should still work
normally.

XM is loading the

audio or program information.

The channel

currently selected is no longer
broadcasting.

Once a channel is stored, press
and release the proper preset
button to tune to it.

Press the

button or scroll

up again. The other XM band will
be shown. Store the next six
channels using steps 2 and 3.

Repeat steps 2 and 3 to store the
first six channels.

Pick the preset button you want
for that channel. Press and hold
the preset button until you hear a
beep. You can also pick the
number with the interface dial.
Select your desired number and
press and hold ENTER on the
interface selector.

In category mode, only channels
within that category can be
selected. In channel mode, all
channels can be selected.

Use the tune, list, or scan function
to tune to a desired channel.

The signal is

currently too weak. Move the vehicle
to an area away from tall buildings,
and with an unobstructed view of the
southern horizon.

The selected channel

number does not exist, or is not part
of your subscription, or this channel
has no artist or title information at
this time.

There is

a problem with the XM antenna.
Please consult your dealer.

The selected

channel has no artist or title
information at this time.

5.

3.

4.

2.

CONTINUED

‘‘UPDATING’’

‘‘LOADING’’

‘‘OFF AIR’’

XM Radio Display Messages

‘‘NO SIGNAL’’

‘‘ - - - - ’’

‘‘CHECK ANTENNA’’

‘‘NO INFO’’

Playing the XM Radio (Models with navigation system)

Fe
a

tu

re

s

303

12/07/20 11:08:30 31TK4640_308

The XM satellites are in orbit over
the equator; therefore, objects south
of the vehicle may cause satellite
reception interruptions. To help
compensate for this, ground-based
repeaters are placed in major
metropolitan areas. Satellite signals
are more likely to be blocked by tall
buildings and mountains the farther
north you travel from the equator.

Depending on where you drive, you
may experience reception problems.
Interference can be caused by any of
these conditions:

Driving on the north side of an
east/west mountain road.

Driving on the north side of a
large commercial truck on an
east/west road.

Driving in tunnels.

Driving on a single lane road
alongside dense trees taller than
50 ft. (15 m) to the south of you.

Driving on the lower level of a
multi-tiered road.

Driving on a road beside a vertical
wall, steep cliff, or hill to the south
of you.

When DPLII is turned on (see page

), sound coming from the rear

speakers may be distorted due to the
compression of the music being
broadcast. Turn DPLII off if this
happens.

298

Playing the XM Radio (Models with navigation system)

304

GROUND REPEATER

Signal may be blocked by
mountains or large obstacles
to the south.

Signal weaker in
these areas.

SATELLITE

12/07/20 11:08:38 31TK4640_309

CONTINUED

To replay and see the stored file,
press the AUDIO button to select
the audio display on the navigation
screen.

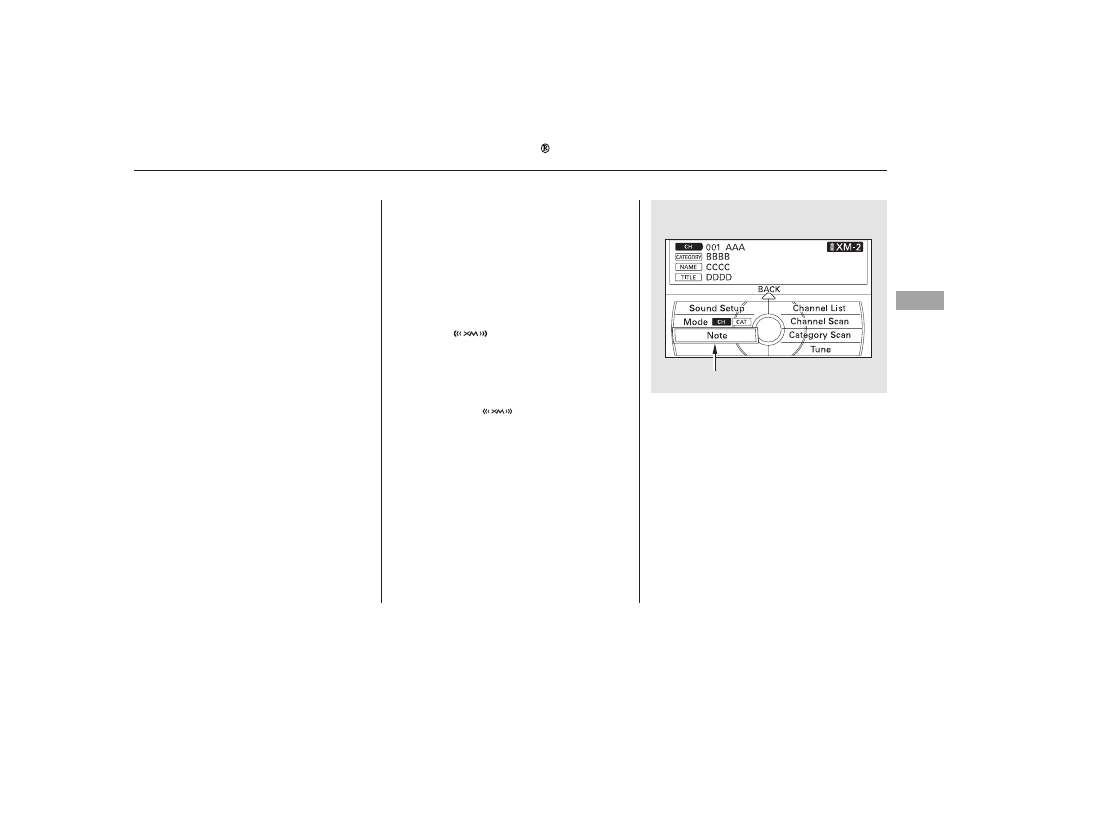

Push down the interface selector
to display the audio menu. Turn
the interface dial to select Note,
then press ENTER.

This function stores the sound
content played on the selected XM
Radio station with the channel,
category, name, and title information.

To activate this function, press and
hold the

button for about 2

seconds while a song or passage
which you want to store is playing.
You can record for up to 10 seconds.
To stop recording, press the AM/
FM button or

button.

Once you store the recorded sound
file, you can replay it and confirm the
information. The system can store
up to 30 sound files. If you continue
to store more files, the oldest one
will be deleted each time you add a
new file.

There may be other geographic
situations that could affect XM Radio
reception.

This device complies with the
appropriate requirements or the
required standards. See page

for

more information.

628

U.S. models only

Playing the XM Radio (Models with navigation system)

Note Function

Fe
a

tu

re

s

305

NOTE ICON

12/07/20 11:08:48 31TK4640_310

＋

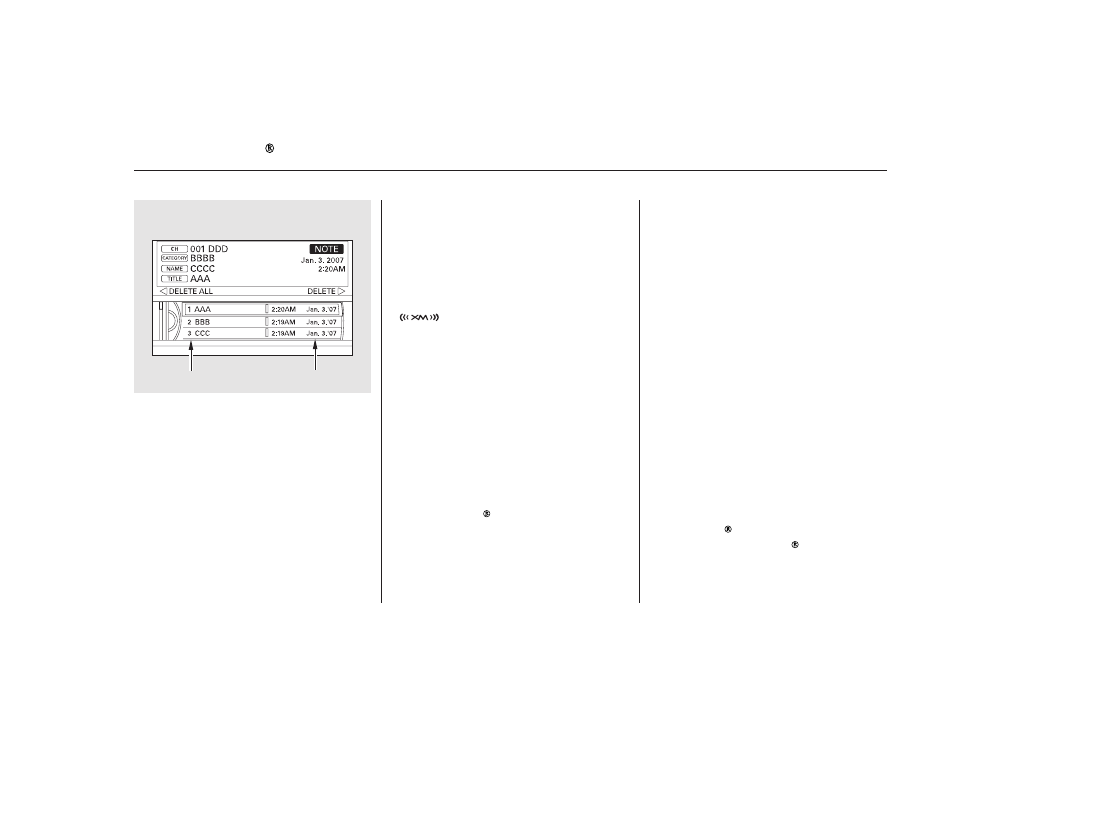

Turn the selector dial to select a
sound file, then press ENTER. The
display shows the category, name
and title information of the selected
file.

To delete all files, push the interface
selector to the left to select
‘‘DELETE ALL,’’ then press ENTER.
To delete one file, select the file you
want to delete and push the interface
selector to the right, then press
ENTER.

If your XM Radio service has expired
or you purchased your vehicle from
a previous owner, you can listen to a
sampling of the broadcasts available
on XM Radio. With the power mode
in ACCESSORY or ON, press the

button. A variety of music

types and styles will play.

Your vehicle has the engine start/
stop button instead of an ignition
switch. For more information on how
to select the power mode, see page

.

After you have registered with XM
Radio, keep your audio system in the
XM Radio mode while you wait for
activation. This should take about 30
minutes.

While waiting for activation, make
sure your vehicle remains in an open
area with good reception. Once your
audio system is activated, CAT
(category) or CH (channel) will
appear in the center display, and
you’ll be able to listen to XM Radio
broadcasts. XM Radio will continue
to send an activation signal to your
vehicle for at least 12 hours from the
activation request. If the service has
not been activated after 36 hours,
contact XM Radio. In Canada,
contact XM CANADA .

If you decide to purchase XM radio
service, contact XM Radio at

, or at

1-800-852-9696. In Canada, contact
XM CANADA at

, or

at 1-877-209-0079. You will need to
give them your radio I.D. number
and your credit card number. To get
your radio I.D. number, press the
side of the CATEGORY bar until ‘‘0’’

appears in the display. Your I.D. will
appear in the displays.

184

www.siriusxm.com

www.xmradio.ca

Playing the XM Radio (Models with navigation system)

Receiving XM Radio Service

306

SOUND FILE

RECORDED DATE

12/07/20 11:08:57 31TK4640_311
