Acura RL (2011 year). Manual - part 2

See page

for how to adjust the

front seats.

If you sit too close to the steering
wheel or dashboard, you can be
seriously injured by an inflating front
airbag, or by striking the steering
wheel or dashboard.

The National Highway Traffic Safety
Administration and Transport
Canada recommend that drivers
allow at least 10 inches (25 cm)
between the center of the steering
wheel and the chest. In addition to
adjusting the seat, you can adjust the
steering wheel up and down, and in
and out (see page

).

If you cannot get far enough away
from the steering wheel and still
reach the controls, we recommend
that you investigate whether some
type of adaptive equipment may help.

Adjust the driver’s seat as far to the
rear as possible while allowing you to
maintain full control of the vehicle.
Have a front passenger adjust their
seat as far to the rear as possible.

148

156

Protecting Adults and Teens

Adjust the Front Seats

2.

Dr
iv

er
and

P

asseng

er
Saf

e

ty

15

Sitting too close to a front
airbag can result in serious
injury or death if the front
airbags inflate.

Always sit as far back from the
front airbags as possible.

10/08/04 18:43:17 31SJA660_020

Adjust the driver’s head restraint so
the center of the back of your head
rests against the center of the
restraint.

Have passengers with adjustable
head restraints adjust their restraints
properly as well. Taller persons
should adjust their restraint as high
as possible.

Reclining a seat-back so that the
shoulder part of the belt no longer
rests against the occupant’s chest
reduces the protective capability of
the belt. It also increases the chance
of sliding under the belt in a crash
and being seriously injured. The
farther a seat-back is reclined, the
greater the risk of injury.

See page

for how to adjust the

seat-backs.

Adjust the driver’s seat-back to a
comfortable, upright position,
leaving ample space between your
chest and the airbag cover in the
center of the steering wheel.

Passengers with adjustable seat-
backs should also adjust their seat-
back to a comfortable, upright
position.

156

Protecting Adults and Teens

Adjust the Head Restraints

Adjust the Seat-Backs

4.

3.

16

Reclining the seat-back too far
can result in serious injury or
death in a crash.

Adjust the seat-back to an
upright position, and sit well
back in the seat.

10/08/04 18:43:29 31SJA660_021

CONTINUED

Position the lap part of the belt as
low as possible across your hips,
then pull up on the shoulder part of
the belt so the lap part fits snugly.
This lets your strong pelvic bones
take the force of a crash and reduces
the chance of internal injuries.

If necessary, pull up on the belt again
to remove any slack, then check that
the belt rests across the center of
your chest and over your shoulder.

Insert the latch plate into the buckle,
then tug on the belt to make sure the
belt is securely latched. Check that
the belt is not twisted, because a
twisted belt can cause serious
injuries in a crash.

Properly adjusted head restraints
will help protect occupants from
whiplash and other crash injuries.

See page

for how to adjust the

head restraints and how the driver’s
and front passenger’s active head
restraints work.

157

Protecting Adults and Teens

Fasten and Position the Seat
Belts

5.

Dr
iv

er
and

P

asseng

er
Saf

e

ty

17

Improperly positioning head
restraints reduces their
effectiveness and you can be
seriously injured in a crash.

Make sure head restraints are
in place and positioned properly
before driving.

10/08/04 18:43:39 31SJA660_022

This could cause

very serious injuries in a crash.

If a seat belt does not seem to work
properly, it may not protect the
occupant in a crash.

Using a seat

belt that is not working properly can
result in serious injury or death.
Have your dealer check the belt as
soon as possible.

See page

for additional

information about your seat belts
and how to take care of them.

If the seat belt touches or crosses
your neck, or if it crosses your arm
instead of your shoulder, you need to
adjust the seat belt anchor height.

This spreads the forces of a crash
over the strongest bones in your
upper body.

The front seats have adjustable seat
belt anchors. To adjust the height of
an anchor, press and hold the release
button and slide the anchor up or
down as needed (it has four
positions).

21

Protecting Adults and Teens

Never place the shoulder portion of a
lap/shoulder belt under your arm or
behind your back.

No one should sit in a seat with an
inoperative seat belt.

18

RELEASE BUTTON

Improperly positioning the seat
belts can cause serious injury
or death in a crash.

Make sure all seat belts are
properly positioned before
driving.

10/09/08 21:18:16 31SJA660_023

If you are pregnant, the best way to
protect yourself and your unborn
child when driving or riding in a
vehicle is to always wear a seat belt,
and keep the lap part of the belt as
low as possible across the hips.

In addition, an occupant who is out of
position in the front seat can be
seriously or fatally injured in a crash
by striking interior parts of the
vehicle or being struck by an
inflating front airbag.

After all occupants have adjusted
their seats and head restraints, and
put on their seat belts, it is very
important that they continue to sit
upright, well back in their seats, with
their feet on the floor, until the
vehicle is safely parked and the
engine is off.

Sitting improperly can increase the
chance of injury during a crash. For
example, if an occupant slouches,
lies down, turns sideways, sits
forward, leans forward or sideways,
or puts one or both feet up, the
chance of injury during a crash is
greatly increased.

CONTINUED

Protecting Adults and Teens

Advice f or Pregnant Women

Maintain a Proper Sitting
Position

6.

Dr
iv

er
and

P

asseng

er
Saf

e

ty

19

Sitting improperly or out of
position can result in serious
injury or death in a crash.

Always sit upright, well back in
the seat, with your feet on the
floor.

10/08/04 18:43:59 31SJA660_024

When driving, remember to sit
upright and adjust the seat as far
back as possible while allowing full
control of the vehicle. When riding
as a front passenger, adjust the seat
as far back as possible.

This will reduce the risk of injuries
to both you and your unborn child
that can be caused by a crash or an
inflating front airbag.

Each time you have a checkup, ask
your doctor if it’s okay for you to
drive.

If they do, they

could be very seriously injured in a
crash.

Devices intended to improve

occupant comfort or reposition the
shoulder part of a seat belt can
reduce the protective capability of
the belt and increase the chance of
serious injury in a crash.

Carrying hard or sharp

objects on your lap, or driving with
a pipe or other sharp object in
your mouth, can result in injuries
if your front airbag inflates.

If your

hands or arms are close to an
airbag cover, they could be injured
if the airbag inflates.

Objects on

the covers marked ‘‘SRS AIRBAG’’
could interfere with the proper
operation of the airbags or be
propelled inside the vehicle and
hurt someone if the airbags inflate.

If a side airbag or a

side curtain airbag inflates, a cup
holder or other hard object
attached on or near the door could
be propelled inside the vehicle and
hurt someone.

Improperly replacing

or covering front seat-back covers
can prevent your side airbags from
inflating during a side impact.

Protecting Adults and Teens

Additional Saf ety Precautions

Two people should never use the
same seat belt.

Do not put any accessories on seat
belts.

Do not place hard or sharp objects
between yourself and a f ront
airbag.

Keep your hands and arms away
f rom the airbag covers.

Do not attach or place objects on
the f ront airbag covers.

Do not attach hard objects on or
near a door.

Do not cover or replace f ront seat-
back covers without consulting
your dealer.

20

10/08/04 18:44:10 31SJA660_025

CONTINUED

Your seat belt system includes lap/
shoulder belts in all seating positions.
The front seat belts are also
equipped with automatic seat belt
tensioners and, on models with
collision mitigation braking system
(CMBS ), seat belt e-pretensioners.

The seat belt system
includes an indicator on the

instrument panel and a beeper to
remind you and your passengers to
fasten your seat belts.

This system monitors the front seat
belts. If you turn the ignition switch
to the ON (II) position before your
seat belt is fastened, the beeper will
sound and the indicator will flash. If
your seat belt is not fastened before
the beeper stops, the indicator will
stop flashing but remain on.

If a front passenger does not fasten
their seat belt, the indicator will
come on about 6 seconds after the
ignition switch is turned to the ON
(II) position.

You will also see a ‘‘FASTEN SEAT
BELT’’ or ‘‘FASTEN PASSENGER
SEAT BELT’’ message on the multi-
information display (see page

).

When no one is sitting in the front
passenger’s seat, or a child or small
adult is riding there, the indicator
should not come on and the beeper
should not sound.

If either the driver or a front
passenger does not fasten their seat
belt while driving, the beeper will
sound and the indicator will flash
again at regular intervals.

62

Seat Belt System Components

Additional Information About Your Seat Belts

Dr
iv

er
and

P

asseng

er
Saf

e

ty

21

TM

TM

10/08/04 18:44:21 31SJA660_026

To unlock the belt, press the red
PRESS button on the buckle. Guide
the belt across your body so that it
retracts completely. After exiting the
vehicle, be sure the belt is out of the
way and will not get closed in the
door.

All seat belts have an emergency
locking retractor. In normal driving,
the retractor lets you move freely in
your seat while it keeps some
tension on the belt. During a collision
or sudden stop, the retractor
automatically locks the belt to help
restrain your body.

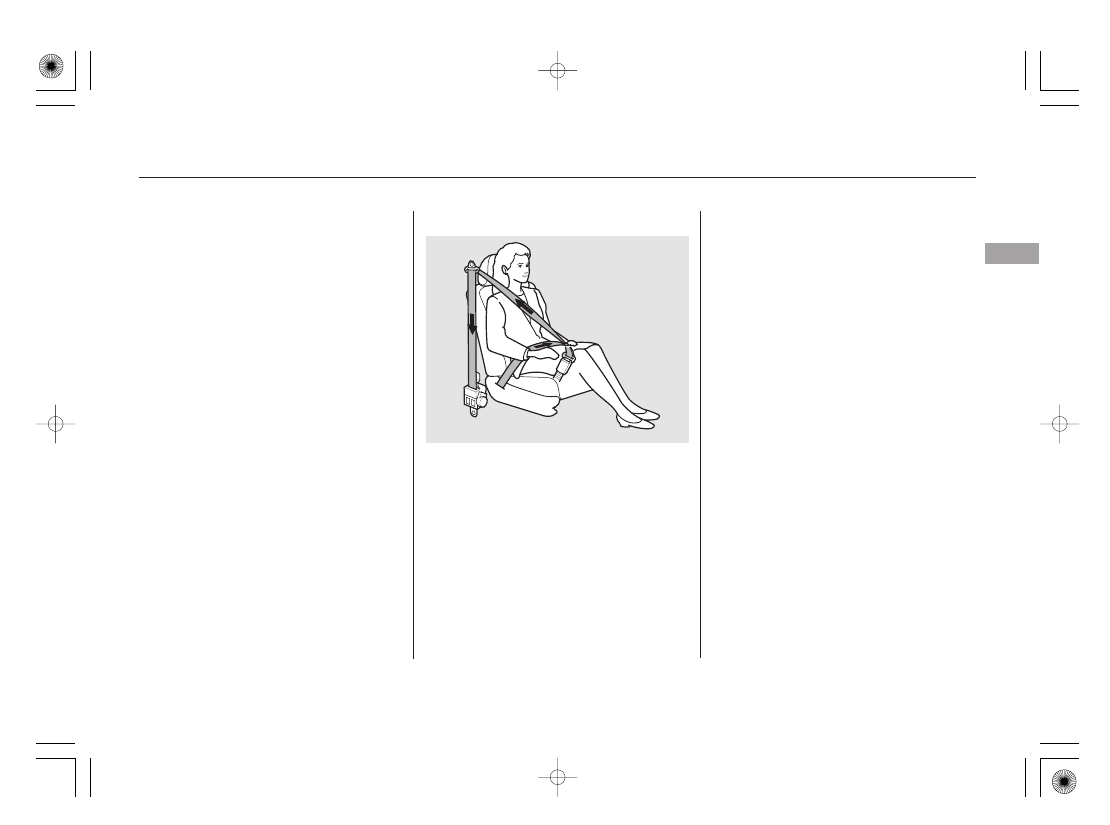

The lap/shoulder belt goes over
your shoulder, across your chest,
and across your hips.

To fasten the belt, insert the latch
plate into the buckle, then tug on the
belt to make sure the buckle is
latched (see page

for how to

properly position the belt).

If the indicator comes on or the
beeper sounds when the driver’s seat
belt is latched and there is no front
seat passenger and no items on the
front seat, something may be
interfering with the monitoring
system. Look for and remove:

Any items under the front
passenger’s seat.

Any object(s) hanging on the seat
or in the seat-back pocket.

Any object(s) touching the rear of
the seat-back.

If no obstructions are found, have
your vehicle checked by a dealer.

17

Lap/Shoulder Belt

Additional Information About Your Seat Belts

22

10/08/04 18:44:32 31SJA660_027

For added protection, the front seat
belts are equipped with automatic
seat belt tensioners. When activated,
the tensioners immediately tighten
the belts to help hold the driver and
a front passenger in position.

The seat belts in all positions except
the driver’s have a lockable retractor
that must be activated to secure a
child seat (see page

).

If the shoulder part of the belt is
pulled all the way out, the lockable
retractor will activate. The belt will
retract, but it will not allow the
passenger to move freely.

To deactivate the lockable retractor,
unlatch the buckle and let the seat
belt fully retract. To refasten the
seat belt, pull it out only as far as
needed.

The tensioners can be activated
during a collision in which the front
airbags

. In this case, the

airbags would not be needed, but the
additional restraint could be helpful.

If the tensioner is activated, the SRS
indicator comes on and the tensioner
must be replaced.

49

do not deploy

Automatic Seat Belt Tensioners

Additional Information About Your Seat Belts

Dr
iv

er
and

P

asseng

er
Saf

e

ty

23

10/08/04 18:44:42 31SJA660_028

For added safety, the front seat belts
are equipped with e-pretensioners
that work in combination with the
collision mitigation braking system
(CMBS ) (see page

) and the

brake pedal assist function (see page

).

If your vehicle gets too close to the
vehicle ahead of it in your lane, the
driver’s e-pretensioner slightly
retracts the seat belt to alert the
driver of the approaching vehicle. If
a collision with the vehicle in front of
you is likely, the e-pretensioners on
both front seats retract the seat belts
with enough force to properly
restrain you and your front
passenger. After they activate, the
e-pretensioners release the retracted
seat belts.

To get the full benefit of the
e-pretensioners, you and your front
passenger must sit normally in your
seats and wear your seat belts
properly (see page

).

The e-pretensioners do not activate
when the vehicle stability assist
(VSA) off indicator on the
instrument panel is on.

If the automatic seat belt tensioners
are activated by a collision, both
front seat belts and all related
components must be replaced (see
page

). If only the

e-pretensioners were activated, no
components need to be replaced.

In addition, the front passenger’s
e-pretensioner does not activate
when the passenger’s airbag is
automatically turned off because the
weight sensor detects a child in the
front passenger’s seat.

17

415

418

25

On models with Collision Mitigation
Braking System

Seat Belt e-pretensioners

Additional Information About Your Seat Belts

24

TM

TM

10/08/04 18:44:52 31SJA660_029

If a seat belt is worn during a crash,
it must be replaced by the dealer. A
belt that has been worn during a
crash may not provide the same level
of protection in a subsequent crash.

The dealer should also inspect the
anchors for damage and replace
them if needed. If the automatic seat
belt tensioners activate during a
crash, they must be replaced.

For safety, you should check the
condition of your seat belts regularly.

Pull each belt out fully, and look for
frays, cuts, burns, and wear. Check
that the latches work smoothly and
the belts retract easily. If a belt does
not retract easily, cleaning the belt
may correct the problem (see page

). Any belt that is not in good

condition or working properly will
not provide good protection and
should be replaced as soon as
possible.

Acura provides a limited warranty on
seat belts. See your

booklet for details.

476

Acura Warranty

Information

Additional Information About Your Seat Belts

Seat Belt Maintenance

Dr
iv

er
and

P

asseng

er
Saf

e

ty

25

Not checking or maintaining
seat belts can result in serious
injury or death if the seat belts
do not work properly when
needed.

Check your seat belts regularly
and have any problem
corrected as soon as possible.

10/08/04 18:45:00 31SJA660_030

＊

＊

＊

: On models with CMBS

Airbag System Components

Additional Information About Your Airbags

26

(1)

(8)

(4)

(5)

(15)

(2)

(11)

(14)

(13)

(14)

(16)

(13)

(4)

(17)

(10)

(5)

(8)

(6)

(7) (12)

(9)

(3)

(1) Driver’s Front Airbag
(2) Passenger’s Front Airbag
(3) Control Unit
(4) Front Seat Belt Tensioners/

Seat Belt e-pretensioners

(5) Side Airbags

(15) Supplemental Restraint System (SRS) Indicator
(16) Safing Sensor
(17) e-pretensioner Control Unit

(6) Driver’s Seat Position Sensor
(7) Front Passenger’s Seat Weight Sensors
(8) Front Impact Sensors
(9) Passenger Airbag Off Indicator
(10) Side Impact Sensors (First)
(11) Occupant Detection System (ODS) Sensors
(12) Front Passenger’s Weight Sensor Control Unit/

ODS Sensors Control Unit

(13) Side Impact Sensors (Second)
(14) Side Curtain Airbags

10/08/04 18:45:07 31SJA660_031

CONTINUED

Your airbag system includes:

Two SRS (supplemental restraint
system) front airbags. The driver’s
airbag is stored in the center of
the steering wheel; the front
passenger’s airbag is stored in the
dashboard. Both are marked ‘‘SRS
AIRBAG’’ (see page

).

Two side airbags, one for the
driver and one for a front
passenger. The airbags are stored
in the outer edges of the seat-
backs. Both are marked ‘‘SIDE
AIRBAG’’ (see page

).

Two side curtain airbags, one for
each side of the vehicle. The
airbags are stored in the ceiling,
above the side windows. The front
and rear pillars are marked ‘‘SIDE
CURTAIN AIRBAG’’ (see page

).

A driver’s seat position sensor that
monitors the distance of the seat
from the front airbag. If the seat is
too far forward, the airbag will
inflate with less force (see page

).

Weight sensors that monitor the
weight on the front passenger’s
seat. If the weight is about 65 lbs
(29 kg) or less (the weight of an
infant or small child), the
passenger’s front airbag will be
turned off (see page

).

A sophisticated electronic system
that continually monitors and
records information about the
sensors, the control unit, the
airbag activators, the seat belt
tensioners, and driver and front
passenger seat belt use when the
ignition switch is in the ON (II)
position.

On models with CMBS , front
seat belt e-pretensioners (see page

).

Automatic front seat belt
tensioners (see page

).

Sensors that can detect a
moderate to severe front impact or
side impact.

Sensors that can detect whether a
child is in the passenger’s side
airbag path and signal the control
unit to turn the airbag off (see
page

).

Sensors that can detect whether
the driver’s seat belt and the front
passenger’s seat belt are latched
or unlatched (see page

).

28

32

33

30

31

24

23

33

21

Additional Information About Your Airbags

Dr
iv

er
and

P

asseng

er
Saf

e

ty

27

TM

10/08/04 18:45:21 31SJA660_032

An indicator on the instrument
panel that alerts you to a possible
problem with your airbag system
components (see page

).

An indicator on the instrument
panel that alerts you that the
passenger’s side airbag has been
turned off (see page

).

An indicator on the dashboard that
alerts you that the passenger’s
front airbag has been turned off
(see page

).

Emergency backup power in case
your vehicle’s electrical system is
disconnected in a crash.

During a frontal crash, your seat belt
restrains your lower body and torso,
and the front airbag helps protect
your head and chest.

Although both airbags normally
inflate within a split second of each
other, it is possible for only one
airbag to deploy.

This can happen if the severity of a
collision is at the margin, or
threshold, that determines whether
or not the airbags will deploy. In
such cases, the seat belt will provide
sufficient protection, and the
supplemental protection offered by
the airbag would be minimal.

Only the driver’s airbag will deploy if
there is no passenger in the front
seat, or if the advanced airbag
system has turned the passenger’s
airbag off (see page

).

If the rate of deceleration is high
enough, the control unit will inflate
the driver’s and front passenger’s
airbags, at the time and with the
force needed.

If you ever have a moderate to
severe frontal collision, sensors will
detect the vehicle’s rapid
deceleration.

34

35

35

30

Additional Information About Your Airbags

How Your Front Airbags Work

28

10/08/04 18:45:35 31SJA660_033

CONTINUED

After inflating, the front airbags will
immediately deflate, so they won’t
interfere with the driver’s visibility,
or the ability to steer or operate
other controls.

The total time for inflation and
deflation is one-tenth of a second, so
fast that most occupants are not
aware that the airbags deployed until
they see them lying in their laps.

After a crash, you may see what
looks like smoke. This is actually
powder from the airbag’s surface.
Although the powder is not harmful,
people with respiratory problems
may experience some temporary
discomfort. If this occurs, get out of
the vehicle as soon as it is safe to do
so.

Your vehicle is equipped with dual-
stage, multiple-threshold front
airbags (SRS). During a frontal crash
severe enough to cause one or both
front airbags to deploy, the airbags
can inflate at different rates,
depending on the severity of the
crash, whether or not the seat belts
are latched, and/or other factors.
Front airbags are designed to
supplement the seat belts to help
reduce the likelihood of head and
chest injuries in frontal crashes.

Additional Information About Your Airbags

Dual-Stage, Multiple-Threshold
Front Airbags (SRS)

Dr
iv

er
and

P

asseng

er
Saf

e

ty

29

10/08/04 18:45:43 31SJA660_034

Your front airbags are also advanced
airbags. The main purpose of this
feature is to help prevent airbag-
caused injuries to short drivers and
children or small-statured adults who
ride in front.
For both advanced airbags to work
properly:

Occupants must sit upright and
wear their seat belts properly.

Do not spill any liquids on or
under the seats, cover the sensors,
or put any objects or metal items
under the front seats.

The driver’s advanced front airbag
system includes a seat position
sensor under the seat. If the seat is
too far forward, the airbag will
inflate with less force, regardless of
the severity of the impact.

If there is a problem with the sensor,
the SRS indicator will come on, and
the airbag will inflate in the normal
manner regardless of the driver’s
seating position.

Failure to follow these instructions
could damage the sensors or prevent
them from working properly.

Objects placed or pushed under
the front passenger’s seat may
cause the sensor to malfunction,
increasing the risk of injury in a
crash.

Advanced Airbags

Additional Information About Your Airbags

30

DRIVER’S SEAT POSITION SENSOR

10/08/04 18:45:53 31SJA660_035
