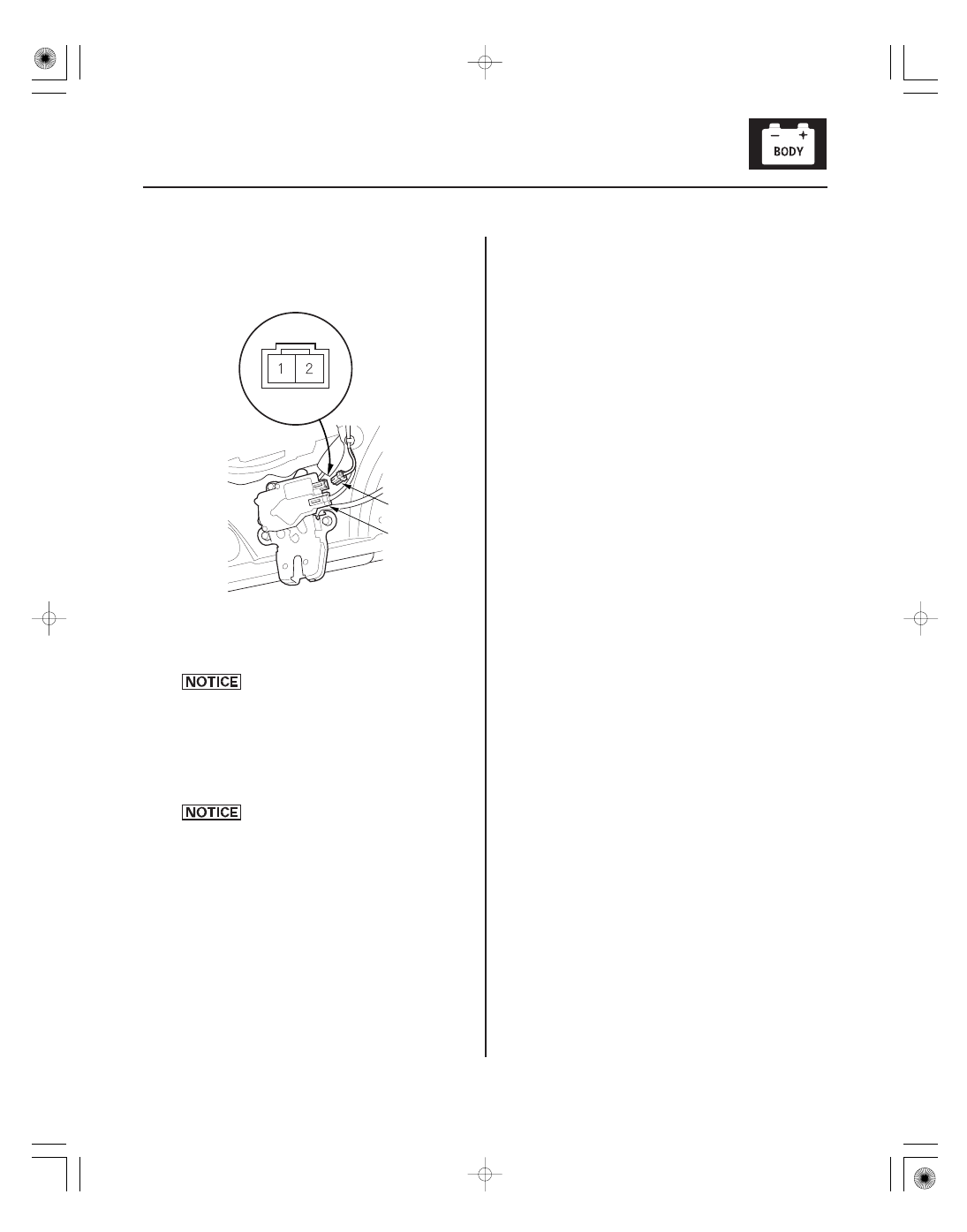

Hatch Lock Actuator Test

A

B

1. Remove the hatch trim panel (see page 20-54).

2. Disconnect the 2P connector (A) from the actuator

(B).

3. Check actuator operation by connecting power to

the No. 2 terminal and ground the No. 1 terminal
for a moment.
The actuator should move to UNLOCK.

To prevent damage to the actuator, apply
battery voltage momentarily.

4. Check actuator operation by connecting power to

the No. 1 terminal and ground the No. 2 terminal
for a moment.
The actuator should move to LOCK.

To prevent damage to the actuator, apply
battery voltage momentarily.

5. If the actuator does not work as specified, replace it.

05/06/27 18:05:33 61S6M040_220_0172

０１

０２

Ｓ６Ｍ６Ａ００Ｊ４６６４３４２０９０１ＦＥＡＴ３０

Driver’s Door

Passenger’s Door

22-172

Keyless/Power Door Lock System

Door Lock Actuator Test

A

B

B

A

1. Remove the driver’s door panel (see page 20-5).

2. Disconnect the 2P connector (A) from the actuator

(B).

3. Check actuator operation by connecting power to

the No. 1 terminal and ground the No. 2 terminal
for a moment.
The actuator should move to LOCK.

To prevent damage to the actuator, apply
battery voltage momentarily.

4. Check actuator operation by connecting power to

the No. 2 terminal and ground the No. 1 terminal
for a moment.
The actuator should move to UNLOCK.

To prevent damage to the actuator, apply
battery voltage momentarily.

5. If the actuator does not work as specified, replace it.

1. Remove the passenger’s door panel (see page

20-5).

2. Disconnect the 2P connector (A) from the actuator

(B).

3. Check actuator operation by connecting power to

the No. 1 terminal and ground the No. 2 terminal
for a moment.
The actuator should move to LOCK.

To prevent damage to the actuator, apply
battery voltage momentarily.

4. Check actuator operation by connecting power to

the No. 2 terminal and ground the No. 1 terminal
for a moment.
The actuator should move to UNLOCK.

To prevent damage to the actuator, apply
battery voltage momentarily.

5. If the actuator does not work as specified, replace it.

05/06/27 18:05:33 61S6M040_220_0173

Ｓ６Ｍ６Ａ００Ｊ４６６４３４３６１０１ＬＢＡＴ３０

Storing transmitter codes

22-174

Keyless/Power Door Lock System

Transmitter Programming

The codes of up to three transmitters can be stored into
the keyless receiver unit memory. (If a fourth code is
stored, the code which was input first will be erased.)

NOTE: It is important to maintain the time limits
between the steps. Make sure the doors, the hood and
the tailgate are closed.

1. Turn the ignition switch ON (II).

2. Within 1 to 4 sec., press the transmitter lock or

unlock button with the transmitter aimed at the
keyless receiver unit built into the power window
master switch.

3. Within 1 to 4 sec., turn the ignition switch OFF.

4. Within 1 to 4 sec., turn the ignition switch ON (II).

5. Within 1 to 4 sec., press the transmitter lock or

unlock button with the transmitter aimed at the
keyless receiver unit built into the power window
master switch.

6. Within 1 to 4 sec., turn the ignition switch OFF.

7. Within 1 to 4 sec., turn the ignition switch ON (II).

8. Within 1 to 4 sec., press the transmitter lock or

unlock button with the transmitter aimed at the
keyless receiver unit built into the power window
master switch.

9. Within 1 to 4 sec., turn the ignition switch OFF.

10. Within 4 sec., turn the ignition switch ON (II).

11. Within 1 to 4 sec., press the transmitter lock or

unlock button with the transmitter aimed at the
keyless receiver unit built into the power window
master switch.

12. Confirm you can hear the sound of the door lock

actuators within 1 to 4 sec., then push the
transmitter lock or unlock button again, or the code
will not be stored.

13. Within 10 sec., aim the transmitters (up to two

additional ones) whose codes you want to store in
the keyless receiver, and press the transmitter lock
or unlock buttons.
Confirm that you can hear the sound of the door
lock actuators after each transmitter code is stored.

14. Turn the ignition switch OFF, and remove the key.

15. Confirm proper operation with the transmitters.

NOTE: Once the programming mode is entered, the
remote button must be pressed a second time. If
the button is not pressed, or if the ignition switch is
turned OFF, the programming for all remotes will
be cancelled.

05/06/27 18:05:34 61S6M040_220_0175

＊０１

Ｓ６Ｍ６Ａ００Ｊ４６６３６２０００００ＤＡＡＴ００

22-175

Immobilizer System

Component Location Index

IMMOBILIZER INDICATOR

IMMOBILIZER CONTROL UNIT-RECEIVER

ECM/PCM

TRANSPONDER
(Built into the ignition key)

IGNITION KEY

Self-diagnostic Procedure, page 22-68

Troubleshooting, page 22-178
Replacement, page 22-184

Replacement
• ’02-04 models, page 11-284
• ’05-06 models, page 11-284
Substitute known-good for testing,

page 11-6
