Exterior Lights

Daytime Running Lights Control Unit Input Test

WHT/BLU

GRN/ORN

BLU/RED

RED/BLK

RED/BLU

BLK

GRN/RED

YEL/RED

RED

BLK

RED/YEL

RED/BLU

RED/GRN

B

A

1. Remove the driver’s dashboard lower cover (see page 20-63).

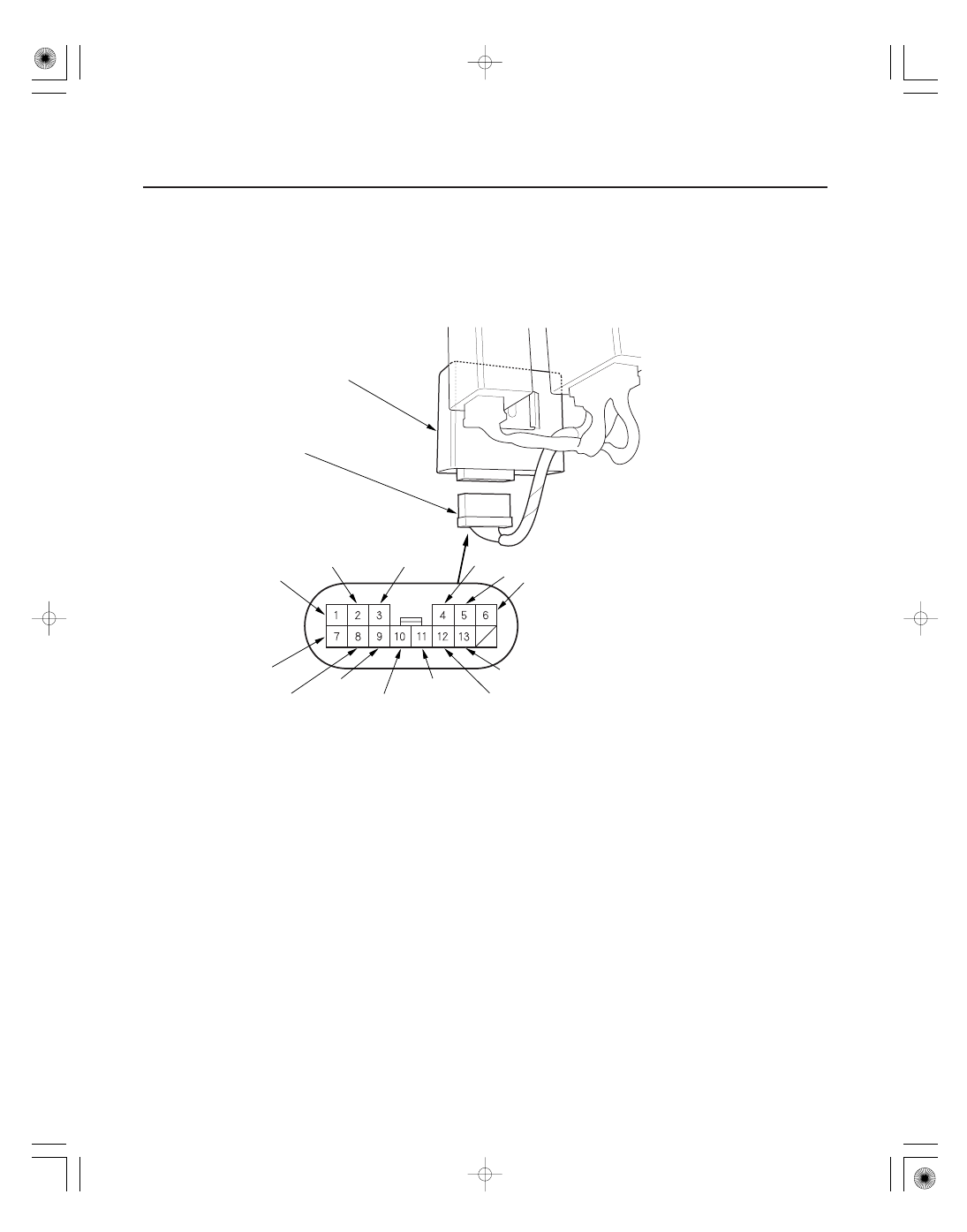

2. Disconnect the 14P connector (A) from the daytime running lights control unit (B).

3. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, go to step 4.

Wire side of
female terminals

05/06/27 18:03:32 61S6M040_220_0087

Cavity

Wire

Test condition

Test: Desired result

Possible cause if result is not obtained

22-87

4. Make these input tests at the connector.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, the control unit must be faulty; replace it.

•

•

•
•

•
•
•
•
•
•

•
•
•
•

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

2

RED/BLU

Under all conditions

Check for voltage to ground:
There should be battery voltage.

Blown No. 14 (30 A) fuse in the under-hood
fuse/relay box
Blown No. 3 (10 A) fuse in the under-dash
fuse/relay box
An open in the wire

12

YEL/RED

Ignition switch ON (II)

Check for voltage to ground:
There should be battery voltage.

Blown No. 12 (7.5 A) fuse in the under-dash
fuse/relay box
An open in the wire

4

BLK

Under all conditions

Check for continuity to ground:
There should be continuity.

Poor ground (G401)
An open in the wire

7

BLK

Under all conditions

Check for continuity to ground:
There should be continuity.

Poor ground (G401)
An open in the wire

3

RED/YEL

Combination light
switch ON (

)

Check for voltage to ground:
There should be battery voltage.

Blown No. 15 (20 A) fuse in the under-hood
fuse/relay box
Faulty headlight relay 2
Faulty combination light switch
An open in the wire

5

RED

Combination light
switch ON (

)

Check for voltage to ground:
There should be battery voltage.

Blown No. 17 (20 A) fuse in the under-hood
fuse/relay box
Faulty headlight relay 1
Faulty combination light switch
An open in the wire

1

RED/GRN

Combination light
switch ON (

), and

dimmer switch in
HIGH

Connect a jumper wire between
No. 3 and No. 1, and No. 8 and No. 4
terminals.
Left headlight (HIGH) and high beam
indicator light should come on.

Blown bulb
Faulty daytime running lights relay
Faulty combination light switch
Poor ground (G401)
An open in the wire

11

RED/BLK

Combination light
switch ON (

), and

dimmer switch in
HIGH

Connect a jumper wire between
No. 5 and No. 11, and No. 8 and
No. 4 terminals.
Right headlight (HIGH) should come
on.

Blown bulb
Faulty daytime running lights relay
Faulty combination light switch
Poor ground (G401)
An open in the wire

10

RED/BLU

Combination light
switch ON (

), and

dimmer switch in
HIGH

Connect a jumper wire between
No. 8 and No. 4 terminals.
Check for continuity to ground:
There should be continuity.

Faulty daytime running lights relay
Faulty combination light switch
Poor ground (G401)
An open in the wire

6

GRN/ORN

Parking brake lever
pulled

Check for continuity to ground:
There should be continuity.

Faulty parking brake switch
An open in the wire

8

BLU/RED

Under all conditions

Attach to ground:
Headlights (LOW) should come on.

Faulty headlight relays
Blown bulb
An open in the wire

9

WHT/BLU

Ignition switch ON (II)

Attach to ground:
The DRL indicator light should come
on.

An open in the wire

13

GRN/RED

Ignition switch ON (II)

Attach to ground:
The brake system light should come
on.

An open in the wire

05/06/27 18:03:32 61S6M040_220_0088
