Acura RSX Honda Integra. Manual - part 387

０１

Ｓ６Ｍ６Ａ００Ｊ４６１６６４５３９０２ＫＤＡＴ００

20-85

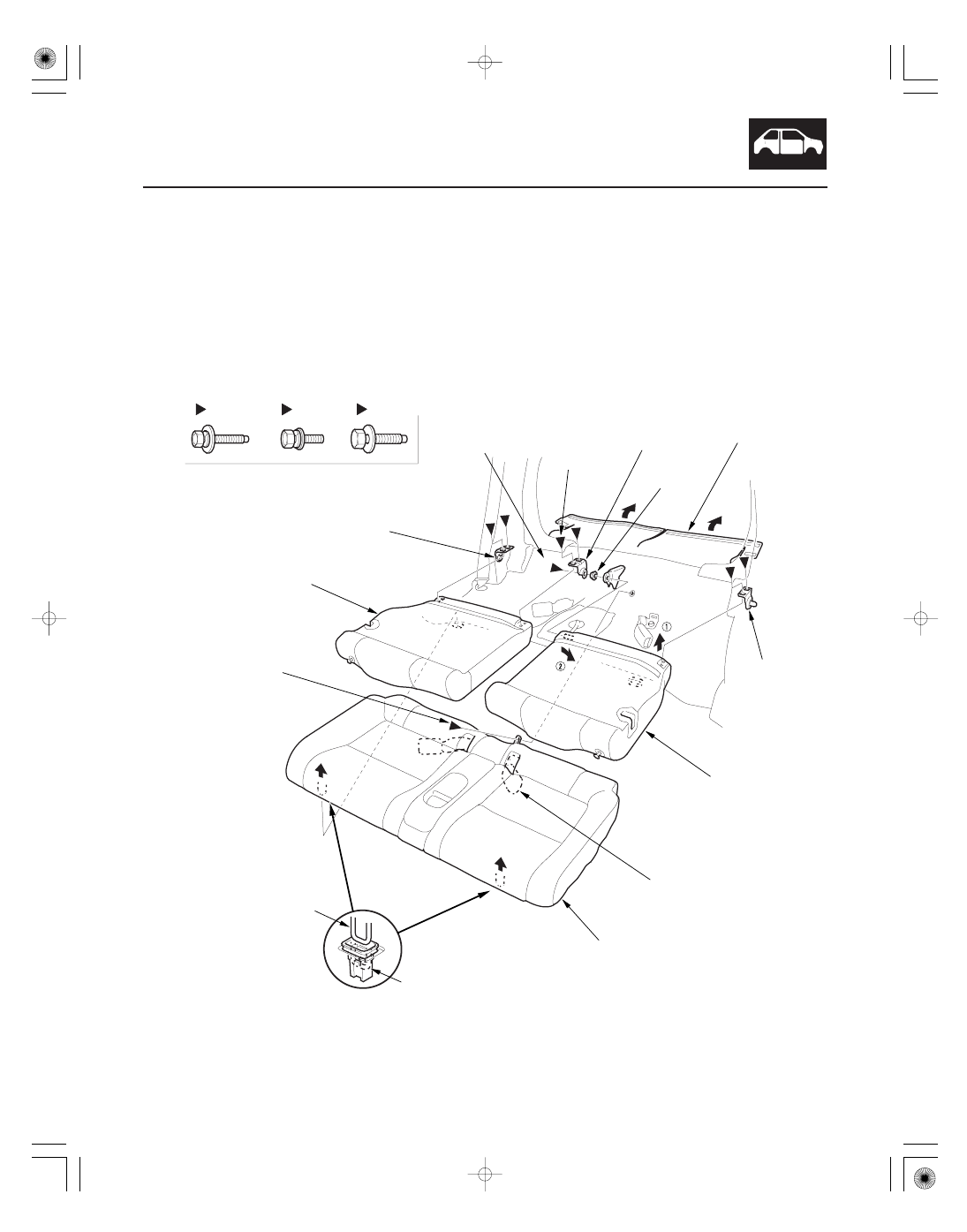

Rear Seat Removal/Installation

CARGO
FLOOR MAT

BUSHING

LEFT SEAT-BACK

SEAT BELT BUCKLE

CLIPS

HOOKS

SEAT CUSHION

RIGHT SEAT-BACK

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

B

B

C

LEFT
PIVOT
BRACKET

Fastener Locations

: Bolt, 1

A

: Bolt, 6

B

: Bolt, 1

C

CENTER
PIVOT BRACKET

RIGHT PIVOT BRACKET

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

B

B

B

B

8 x 1.25 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

NOTE: Take care not to scratch the body or tear the seat covers.

1. Remove the rear seat as shown.

2. Install the seat in the reverse order of removal, and note these items:

• Before attaching the seat cushion, make sure there are no twists or kinks in the seat belt buckle straps.
• When installing the seat cushion, slip the seat belt buckles through the holes in the seat cushion.
• Make sure the seat-back locks securely.

Pull back.

05/06/27 18:24:25 61S6M040_200_0086

０１

Ｓ６Ｍ６Ａ００Ｊ４６１６６４５３９９５ＫＢＡＴ０１

０２

０１

Ｓ６Ｍ６Ａ００Ｊ４６１６６４５４０３１ＫＢＡＴ００

20-86

20-86

Seats

Rear Seat-back Pivot Bracket
Replacement

Rear Seat-back Striker Replacement

A
8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

B

D

E

C

Fastener Locations

: Bolt, 2

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

B

A

1. Remove the rear seat-back (see page 20-85).

2. Remove the pivot bolt (A), then remove the seat-

back pivot bracket (B). If necessary, remove the
toothed lock washer (C), then separate the pivot
bolt, washer (D), bracket, and bushing (E).

3. Install the pivot bracket in the reverse order of

removal, and note these items:

• Apply multipurpose grease to the pivot portion of

the washer and bushing.

• Apply liquid thread lock to the pivot bolt before

reinstallation.

NOTE: Take care not to scratch the interior trim.

1. Remove the rear side trim panel (see page 20-51).

2. Remove the bolts, then remove the seat-back

striker (A).

3. Install the striker in the reverse order of removal,

and move the striker (A) up or down until it is
centered in the seat-back latch (B).

05/06/27 18:24:26 61S6M040_200_0087

０１

Ｓ６Ｍ６Ａ００Ｊ４６１６６４５３９７１ＫＢＡＴ０１

０１

Ｓ６Ｍ６Ａ００Ｊ４６１６６４５３９５１ＫＢＡＴ０２

20-87

20-87

Rear Seat-back Latch Replacement

Rear Seat-back Cover Replacement

Fastener Locations

: Bolt, 2

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

B

Fastener Locations

: Screw, 1

A

: Clip, 2

B

B

B

C

A

NOTE:

• Take care not to tear the seams or damage the seat

covers.

• Put on gloves to protect your hands.

1. Remove the seat-back (see page 20-85).

2. Remove the latch cover, and pull back the seat-back

cover (see page 20-87).

3. Remove the latch knob.

4. Remove the bolts, then remove the seat-back latch

(A) from the seat-back frame (B).

5. Install the latch in the reverse order of removal, and

make sure the seat-back locks and unlocks properly.

NOTE:

• Take care not to tear the seams or damage the seat

covers.

• Put on gloves to protect your hands.

1. Remove the seat-back (see page 20-85).

2. Remove the screw (A) and clips (B), then remove

the latch cover (C).

(cont’d)

05/06/27 18:24:26 61S6M040_200_0088

０２

０３

０４

20-88

Seats

Rear Seat-back Cover Replacement (cont’d)

A

B

A

B

B

C

A

3. Release the fasteners (A) and hook (B).

4. Pull back the seat-back cover (A), and remove the

clips (B).

5. Pull back the seat-back cover (A) all the way around.

Remove the latch knob (B), and remove the latch
collar (C) by pinching the end and pulling it out.

6. Remove the seat-back cover.

7. Install the cover in the reverse order of removal,

and note these items:

• To prevent wrinkles when installing a seat-back

cover, make sure the material is stretched evenly
over the pad before securing the hook and clips.

• Replace any clips you removed with new ones.

Install them with commercially available
upholstery ring pliers.

05/06/27 18:24:27 61S6M040_200_0089
