Special Tools Required

20-65

20-65

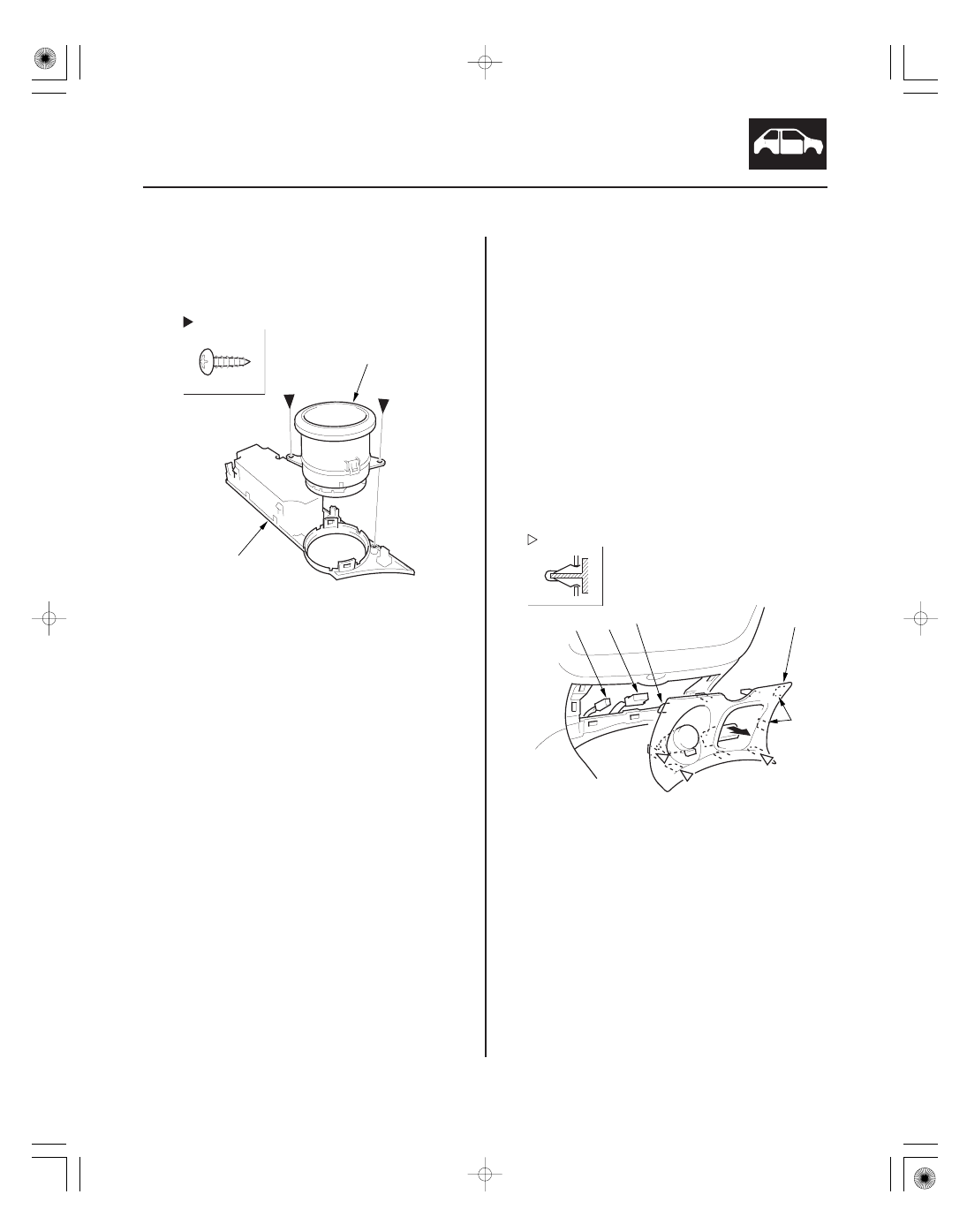

Dashboard Center Lower Cover
Removal/Installation

Fastener Locations

: Screw, 2

A

B

Fastener Locations

: Clip, 3

A

D

C

B

B

3. If necessary, remove the screws securing the

driver’s center vent (A), then separate it from the
heater control panel (B).

4. Install the panel in the reverse order of removal,

and note these items:

• Make sure the climate control unit connector is

plugged in properly.

• Replace any damaged or stress-whitened clips.
• Push the clips and hooks into place securely.

KTC trim tool set SOJATP2014

NOTE:

• Use the appropriate tool from the KTC trim tool set to

avoid damage when prying components.

• Take care not to scratch the dashboard and related

parts.

1. Remove the dashboard center lower cover (A).

–1 Gently pull out the cover to release the clips

and hooks (B).

–2 If equipped, disconnect the accessory power

socket connector (C) and seat heater switch
connector (D).

2. Install the cover in the reverse order of removal,

and note these items:

• If equipped, make sure the accessory power

socket connector and seat heater switch
connector are plugged in properly.

• Replace any damaged or stress-whitened clips.
• Push the clips and hooks into place securely.

05/06/27 18:23:50 61S6M040_200_0066

０１

Ｓ６Ｍ６Ａ００Ｊ２６２２０２１９２９１ＫＤＡＴ０１

Special Tools Required

20-66

Dashboard

Center Panel Removal/Installation

Fastener Locations

: Bolt, 2

D

B

E

F

G

5 x 0.8 mm
5 N·m (0.5 kgf·m,
4 lbf·ft)

C

D

D

C

C

: Clip, 3

C

: Clip, 3

D

B

B

A

KTC trim tool set SOJATP2014

NOTE:

• Use the appropriate tool from the KTC trim tool set to

avoid damage when prying components.

• Take care not to scratch the dashboard and related

parts.

1. Remove the dashboard center lower cover

(see page 20-65).

2. Make sure you have the anti-theft code for the radio,

then write down the frequencies for the preset
buttons.

3. Remove the center panel (A).

–1 Remove the bolts (B) from the dashboard

center lower cover opening.

–2 Gently pull out along the bottom to release the

lower clips (C, D), then along both sides and
top to release the remaining clips (C).

–3 Disconnect the hazard warning switch

connector (E), audio unit connector (F), and
antenna lead (G).

4. Install the panel in the reverse order of removal,

and note these items:

• Make sure each connector is plugged in properly

and antenna lead is connected properly.

• Enter the anti-theft code for the radio, then enter

the customer’s radio station presets.

• Replace any damaged or stress-whitened clips.
• Push the clips into place securely.
• Reset the clock.
• ’02-04 models: Do the ECM/PCM idle learn

procedure (see page 11-349).

05/06/27 18:23:50 61S6M040_200_0067

０１

Ｓ６Ｍ６Ａ００Ｊ２６２２０２１９３０１ＫＤＡＴ０２

０１

０２

Ｓ６Ｍ６Ａ００Ｊ２６２２０２３０１０１ＫＤＡＴ０１

20-67

20-67

Passenger’s Dashboard Lower
Cover Removal/Installation

Glove Box Removal/Installation

Fastener Locations

: Clip, 3

A

B

A

B

Fastener Locations

5 x 0.8 mm
5 N·m
(0.5 kgf·m, 4 lbf·ft)

: Bolt, 2

NOTE: Take care not to scratch the dashboard and
related parts.

1. Remove the passenger’s dashboard lower cover

(A).

–1 Remove the clips.
–2 Pull down the edge nearest the glove box.
–3 Pull the cover away to release it from the

holders (B).

2. Install the cover in the reverse order of removal,

and note these items:

• Replace any damaged or stress-whitened clips.
• Push the clips into place securely.

SRS components are located in this area. Review the
SRS component locations (see page 23-10) and the
precautions and procedures (see page 23-11) before
performing repairs or service.

NOTE: Take care not to scratch the dashboard and
related parts.

1. Remove the passenger’s dashboard lower cover.

2. While holding the glove box (A), remove the glove

box stop (B) on each side.

3. Remove the bolts, then remove the glove box.

4. Install the glove box in the reverse order of

removal.

05/06/27 18:23:51 61S6M040_200_0068

０２

０３

Ｓ６Ｍ６Ａ００Ｊ２６２２０２１９２５１ＫＤＡＴ０２

０１

Ｓ６Ｍ６Ａ００Ｊ２６２２０２１９２５１ＫＤＡＴ０１

Special Tools Required

20-68

20-68

Dashboard

Driver’s Side Vent Panel Removal/
Installation

Passenger’s Side Vent Removal/
Installation

B

: Clip, 2

C

: Clip, 2

: Screw, 2

A

Fastener Locations

B

B

C

C

Fastener Locations

A

B

B

Fastener Locations

Fastener Locations

: Screw, 3

Center

Side

A

C

C

B

A

C

C

B

KTC trim tool set SOJATP2014

NOTE:

• Use the appropriate tool from the KTC trim tool set to

avoid damage when prying components.

• Take care not to scratch the dashboard and related

parts.

1. Gently pry up on the driver’s side vent panel (A) to

detach the clips (B, C), then pull out and remove it.

2. If necessary, remove the screws securing the

driver’s side vent (A), then separate it from the
panel (B).

3. Install the panel in the reverse order of removal,

and note these items:

• Replace any damaged or stress-whitened clips.
• Push the clips into place securely.

NOTE:

• Put on gloves to protect your hands.
• Take care not to scratch the dashboard and related

parts.

1. Remove the glove box (see page 20-67).

2. Remove the screws securing the passenger’s vent

(A) and the air conditioner duct (B), and the screws
securing the passenger’s vent to the dashboard.

3. Install the vent in the reverse order of removal, and

note these items:

• When installing the vent, wrap its panel surface

with tape to prevent damage.

• Align the holes in the vent with the pins (C) on

the dashboard.
