16-18

Driveline/Axle

Driveshaft Installation (cont’d)

A

E

B

D

A

E

C

D

A

B

’05-06 models:

REAR

FRONT

OUTSIDE

180 °

REAR

FRONT

OUTSIDE

90 °

D
12 x 1.25 mm
59

69 N·m

(6.0

7.0 kgf·m,

43

51 lbf·ft)

14 x 2.0 mm
88

98.1 N·m

(9.0

10.0 kgf·m,

65

72.3 lbf·ft)

’02-04 models:

A

B

C

E

D
10 x 1.25 mm
39 N·m
(4.0 kgf·m, 29 lbf·ft)

B

A

C

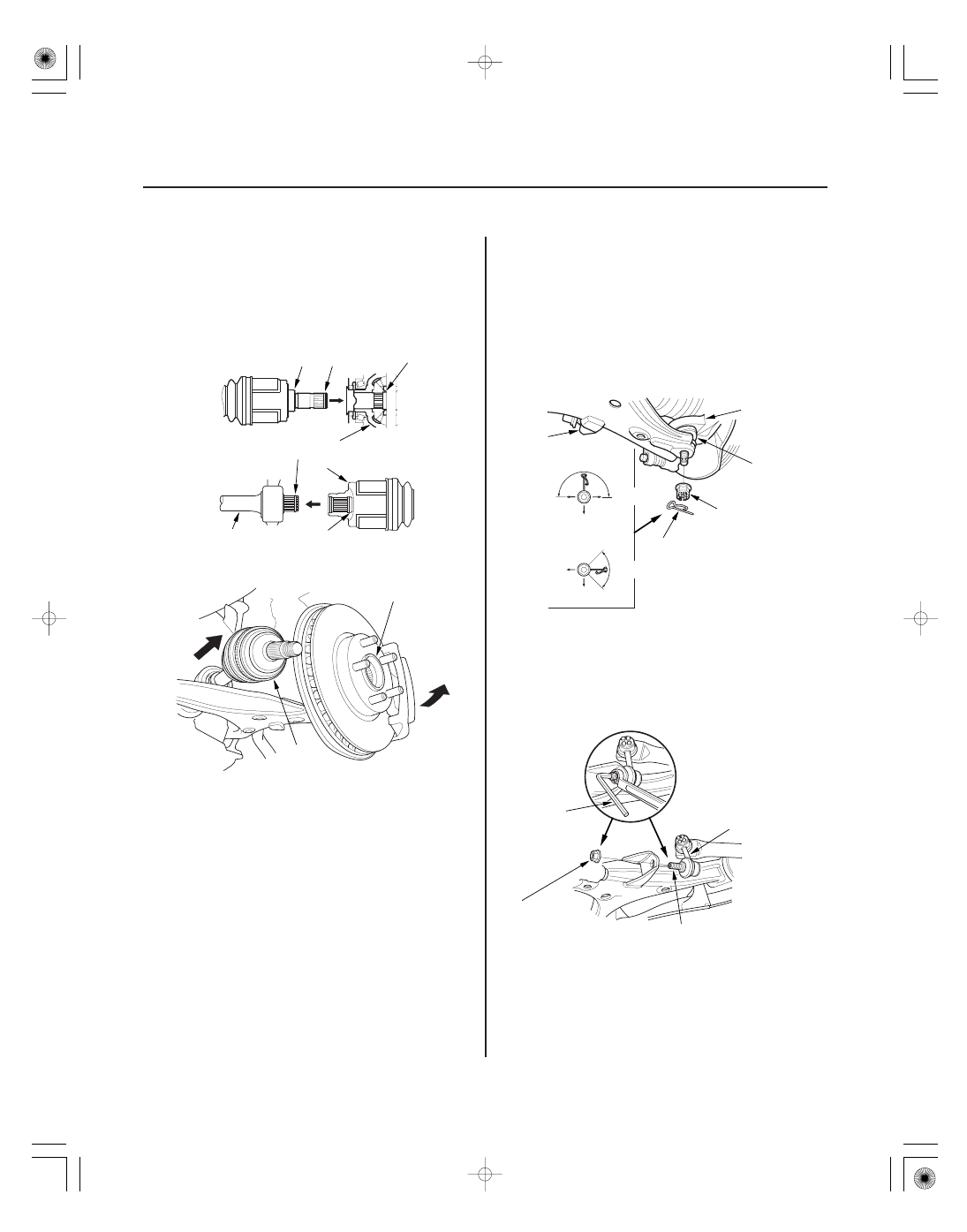

3. Clean the areas where the driveshaft contacts the

differential thoroughly with solvent or brake
cleaner, and dry with compressed air. Do not wash
the rubber parts with solvent. Insert the inboard
end (A) of the driveshaft into the differential (B) or
intermediate shaft (C) until the set ring (D) locks in
the groove (E).

4. Install the outboard joint (A) into the front hub (B).

5. Install the knuckle (A) onto the lower arm (B). Be

careful not to damage the ball joint boot (C). Wipe
off the grease before tightening the nut at the ball
joint. Torque the castle nut (D) to the lower torque
specification, then tighten it only far enough to
align the slot with the ball joint pin hole. Do not
align the nut by loosening it.

NOTE: Make sure the ball joint boot is not damaged
or cracked.

6. Install the new lock pin (E) into the pin hole from

the inside of the vehicle.

7. Connect the front stabilizer link (A) to the lower arm.

Hold the stabilizer link ball joint pin (B) with a hex
wrench (C), and tighten the new flange nut (D).

05/06/27 18:12:44 61S6M040_160_0018

０３

０１

０１

Ｓ６Ｍ６Ａ００Ｅ１６２３６５０００００ＫＡＡＴ００

16-19

16-19

Intermediate Shaft Removal

B

A

108 N·m
(11.0 kgf·m,
80 lbf·ft)

K20A2 engine model: 245 N·m (25.0 kgf·m, 181 lbf·ft)
K20A3 engine model: 181 N·m (18.5 kgf·m, 134 lbf·ft)
K20Z1 engine model: 245 N·m (25.0 kgf·m, 181 lbf·ft)

A

B

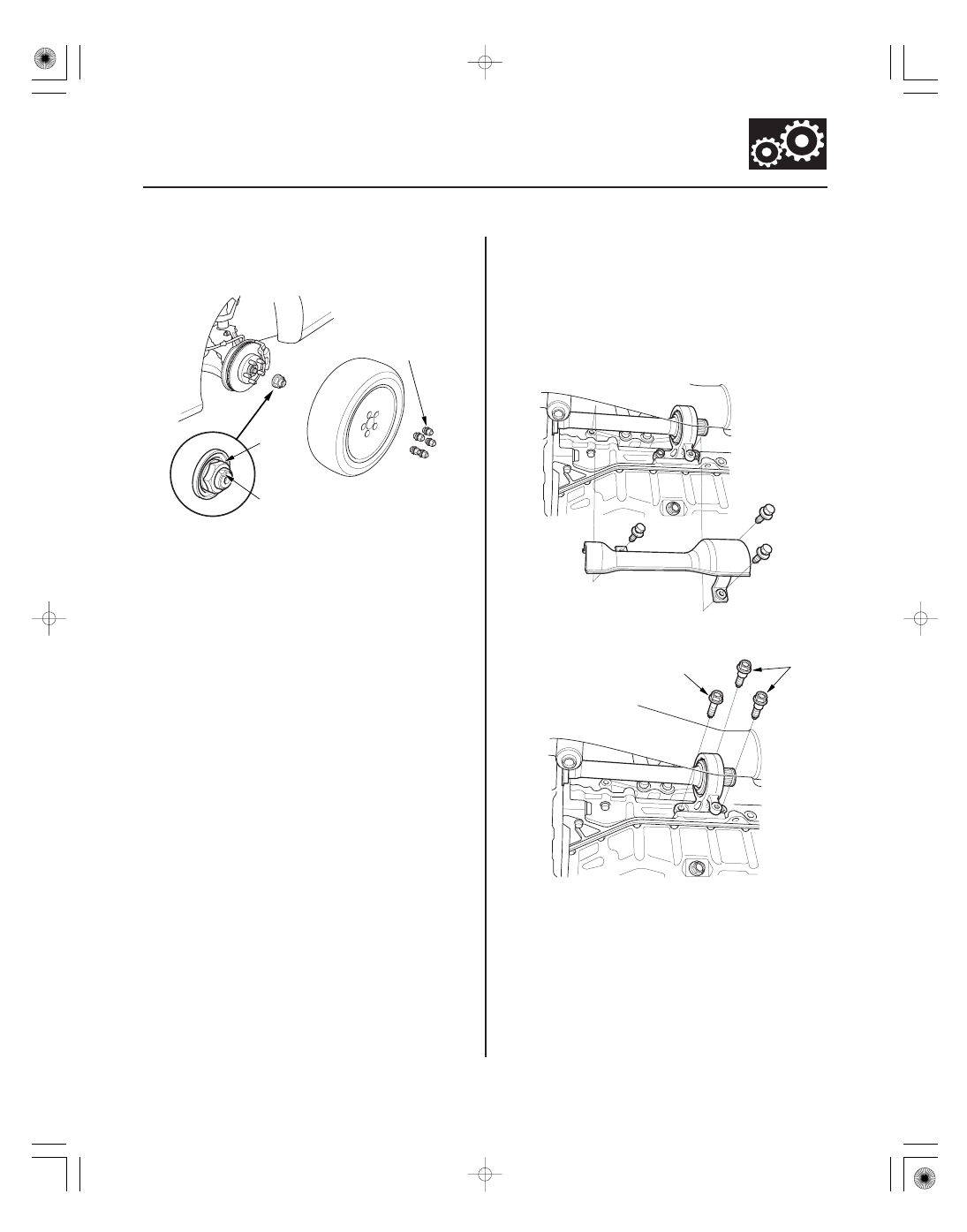

8. Install a new spindle nut (A), then tighten the nut.

After tightening, use a drift to stake the spindle nut
shoulder (B) against the driveshaft.

9. Clean the mating surfaces of the brake disc and the

front wheel, then install the front wheel with the
wheel nuts.

10. Turn the front wheel by hand, and make sure there

is no interference between the driveshaft and
surrounding parts.

11. Refill the transmission with recommended

transmission fluid:

• Manual transmission (see page 13-4)
• Automatic transmission (see page 14-272)

12. Check the front wheel alignment, and adjust it if

necessary (see page 18-4).

1. Drain the transmission fluid. Reinstall the drain

plug using a new washer:

• Manual transmission (see page 13-4)
• Automatic transmission (see page 14-272)

2. Remove the right driveshaft (see page 16-4).

3. Remove the heat cover.

4. Remove the flange bolt (A) and two dowel bolts (B).

(cont’d)

05/06/27 18:12:45 61S6M040_160_0019

０３

０１

０２

Ｓ６Ｍ６Ａ００Ｅ１６２３６５０００００ＬＣＡＴ００

Special Tools Required

16-20

16-20

Driveline/Axle

Intermediate Shaft Removal
(cont’d)

Intermediate Shaft Disassembly

B

A

C

A

B

PRESS

B

C

A

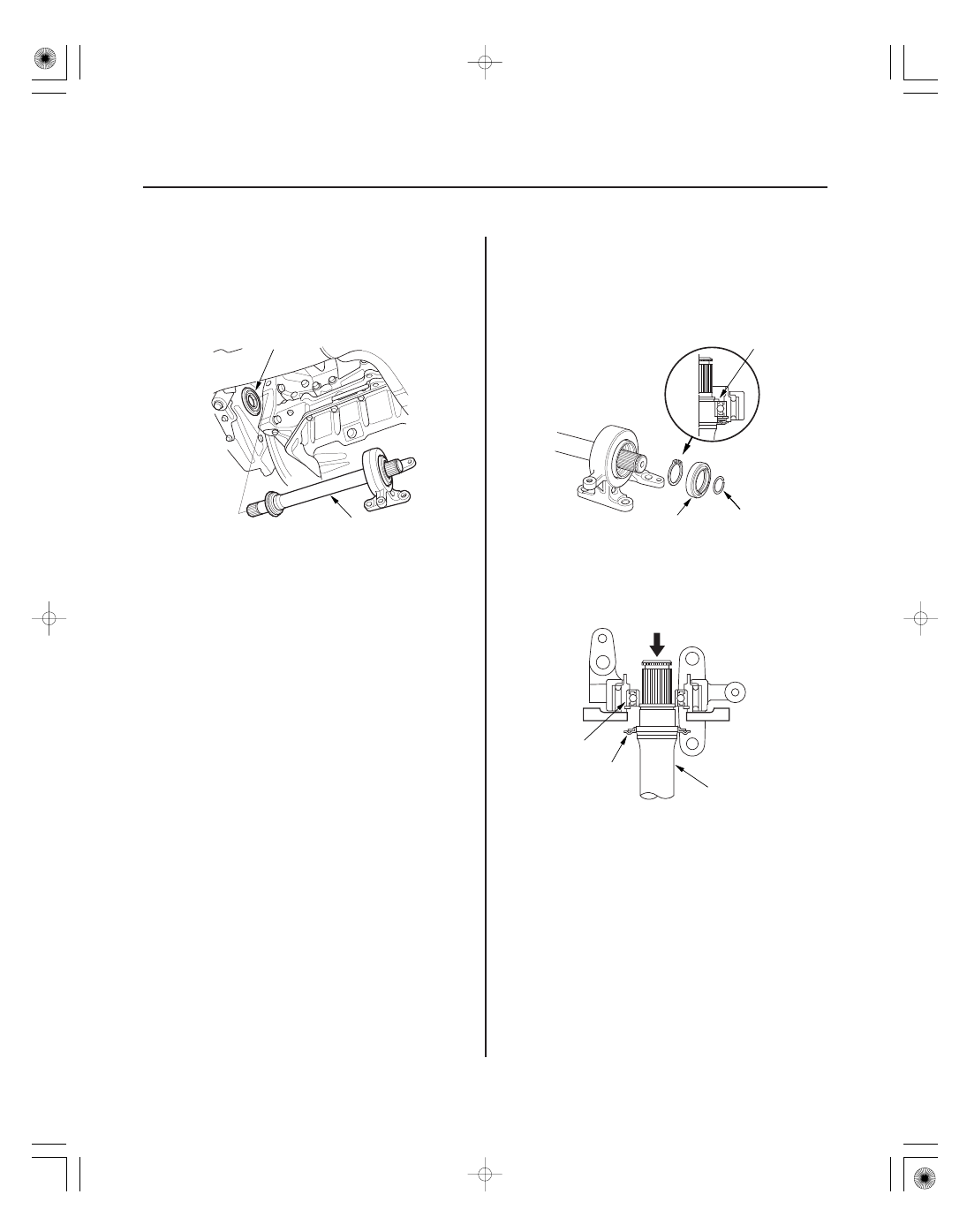

5. Remove the intermediate shaft (A) from the

differential. Hold the intermediate shaft horizontally
until it is clear of the differential to prevent damage
to the differential oil seal (B).

• Oil seal driver 07947-SB00100
• Half shaft base 07NAF-SR30101

1. Remove the set ring (A), outer seal (B), and external

snap ring (C).

2. Press the intermediate shaft (A) out of the

intermediate shaft bearing (B) using a press. Be
careful not to damage the metal rings (C) on the
intermediate shaft during disassembly.

05/06/27 18:12:46 61S6M040_160_0020

０３

０４

16-21

PRESS

B

A

07947-SB00100

07NAF-SR30101

3. Remove the internal snap ring.

4. Press the intermediate shaft bearing (A) out of the

bearing support (B) using the special tools and a
press.
