Special Tools Required

14-402

A/T Differential

Oil Seal Replacement

07749-0010000

07947-SD90101

A

07749-0010000

07JAD-PH80101

A

• Driver 07749-0010000
• Oil seal driver attachment 07947-SD90101
• Oil seal driver attachment 07JAD-PH80101

1. Remove the oil seal from the transmission housing.

2. Remove the oil seal from the torque converter

housing.

3. Install the new oil seal (A) in the transmission

housing with the special tools.

4. Install the new oil seal (A) in the torque converter

housing with the special tools.

05/06/27 18:00:02 61S6M040_140_0403

０１

０２

０３

Ｓ６Ｍ６Ａ０２Ｅ１０４１１６１９６０１ＫＢＡＴ００

Special Tools Required

14-403

Carrier Bearing Outer Race Replacement

E

D

C

B

A

A

B

C

07749-0010000

07GAD-SD40101

• Driver 07749-0010000
• Attachment, 78 x 90 mm 07GAD-SD40101
• Attachment, 72 x 75 mm 07746-0010600

NOTE:

• The bearing and bearing outer race should be

replaced as a set.

• Replace the bearing with a new one whenever the

outer race is replaced.

• Do not use the thrust shim on the torque converter

housing.

• Adjust bearing preload after replacing the bearing

and outer race.

• Coat all parts with ATF during installation.

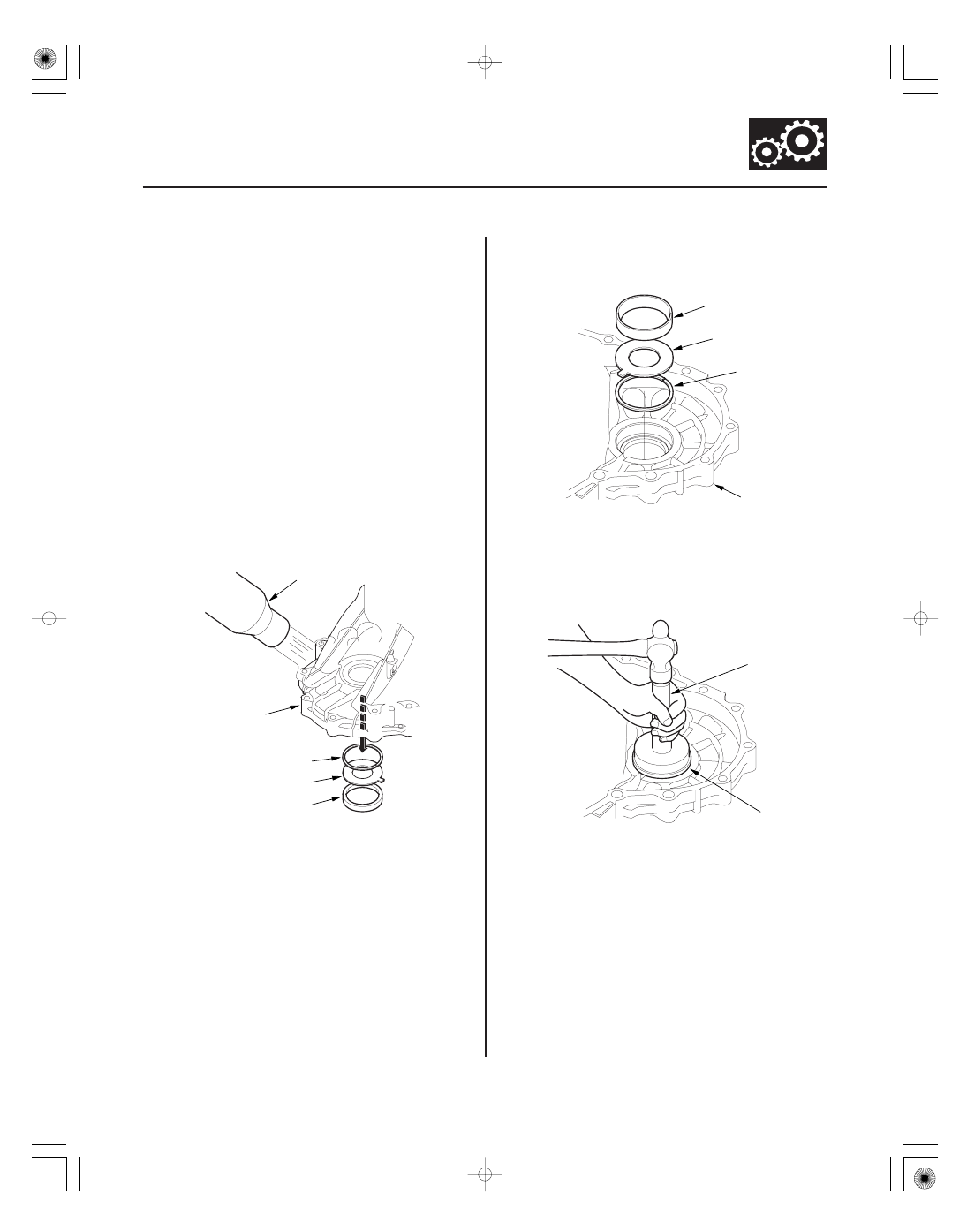

1. Remove the bearing outer race (A), 76.2 mm thrust

washer (B), and 76 mm thrust shim (C) from the
transmission housing (D) by heating the housing to
about 212 °F (100 °C) with heat gun (E). Do not heat
the housing in excess of 212 °F (100 °C).

NOTE: Let the transmission housing cool to room
temperature before installing the bearing outer
race.

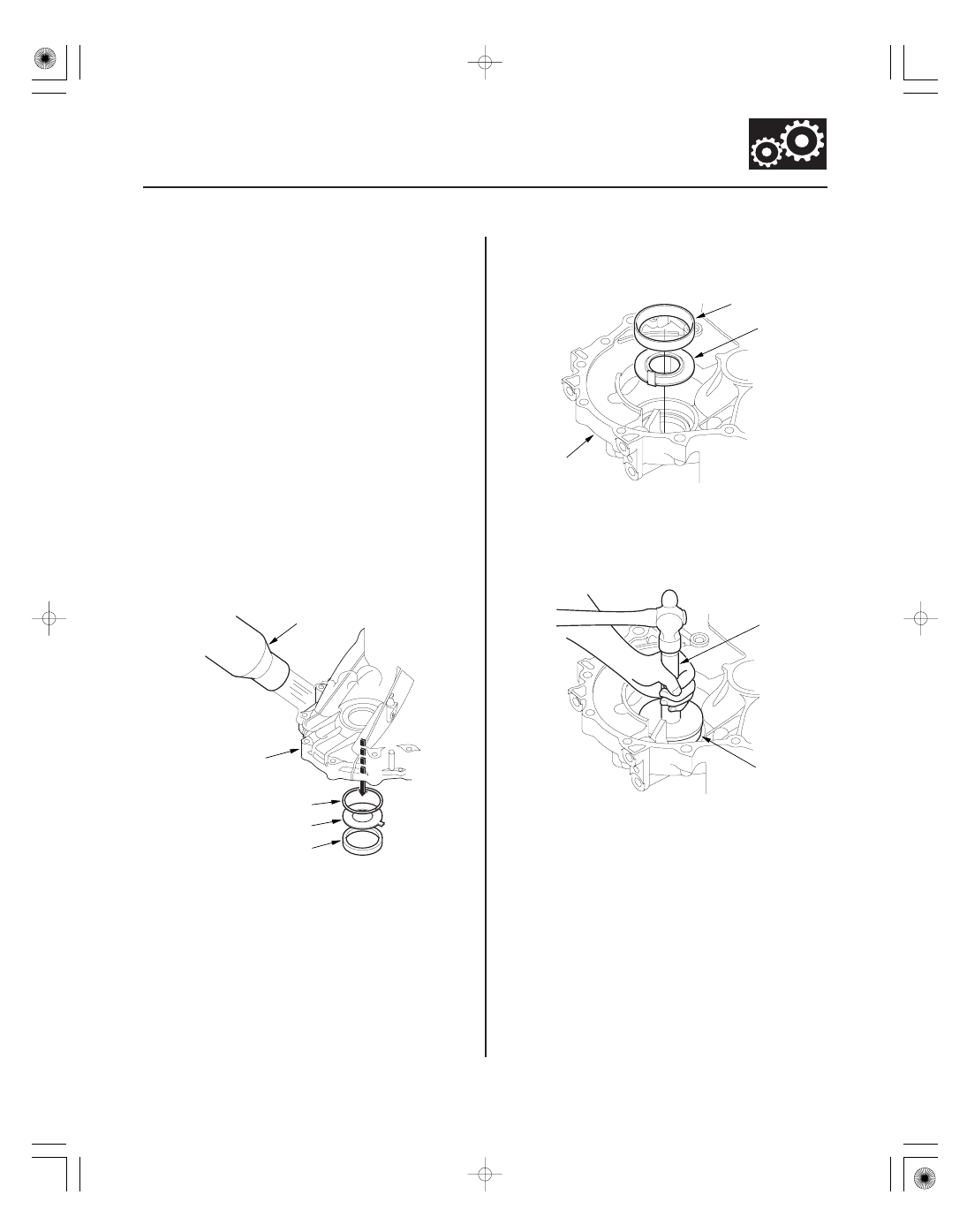

2. Remove the bearing outer race (A) and 80 mm

thrust washer (B) from the torque converter
housing (C).

3. Install the 80 mm thrust washer and the new

bearing outer race in the torque converter housing.

4. Drive the bearing outer race to install securely in

the housing with the special tools.

(cont’d)

05/06/27 18:00:03 61S6M040_140_0404

０４

０５

14-404

A/T Differential

Carrier Bearing Outer Race Replacement (cont’d)

C

B

A

D

07749-0010000

07746-0010600

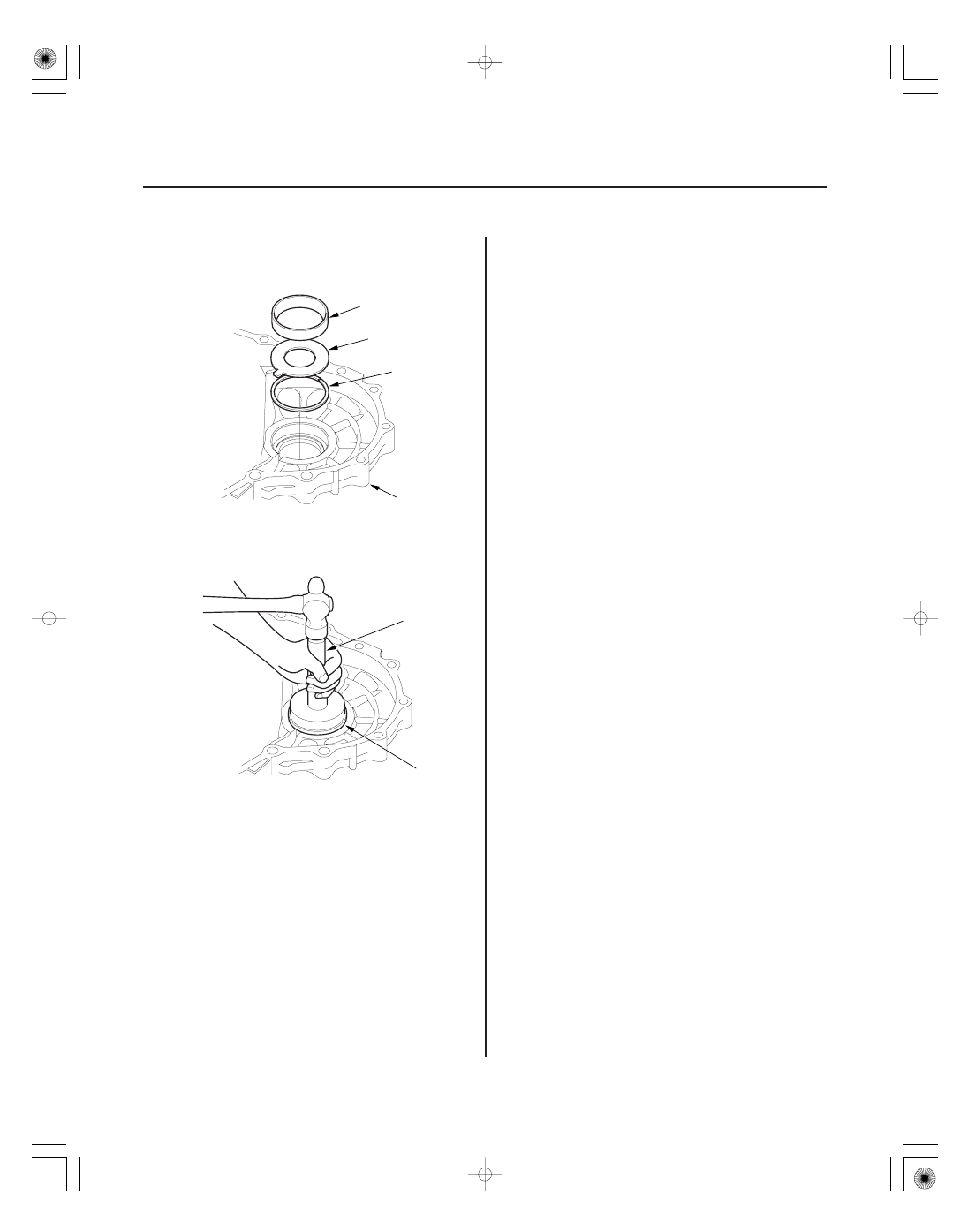

5. Install the 76 mm thrust shim (A), 76.2 mm thrust

washer (B), and the new bearing outer race (C) in
the transmission housing (D).

6. Drive the bearing outer race in securely so there is

no clearance between the outer race, thrust washer,
shim, and housing with the special tools.

05/06/27 18:00:03 61S6M040_140_0405

０１

０２

０３

Ｓ６Ｍ６Ａ０２Ｅ１０４１１６１９６１１ＭＡＡＴ００

Special Tools Required

14-405

Carrier Bearing Preload Inspection

E

D

C

B

A

D

C

A

B

07749-0010000

07746-0010600

• Driver 07749-0010000
• Attachment, 72 x 75 mm 07746-0010600
• Preload inspection tool 07HAJ-PK40201

NOTE:

• If the transmission housing, torque converter housing,

differential carrier, carrier bearing and outer race, or
thrust shim were replaced, the bearing preload must
be adjusted.

• Coat all parts with ATF during installation.
• Do not use the thrust shim in the torque converter

housing.

1. Remove the bearing outer race (A), 76.2 mm thrust

washer (B), and 76 mm thrust shim (C) from the
transmission housing (D) by heating the housing to
about 212 °F (100 °C) with heat gun (E). Do not heat
the housing in excess of 212 °F (100 °C).

NOTE: Let the transmission housing cool to room
temperature before adjusting the bearing preload.

2. Install the 76 mm thrust shim of 2.6 mm (0.102 in.)

in thickness (P/N 41449-PK4-000) (A) in the
transmission housing (B).

3. Install the 76.2 mm thrust washer (C) and the

bearing outer race (D) in the transmission housing.

4. Drive the bearing outer race in securely so there is

no clearance between the outer race, thrust washer,
shim, and housing with the special tools.

(cont’d)
