Shafts and Clutches

Clutch Reassembly (cont’d)

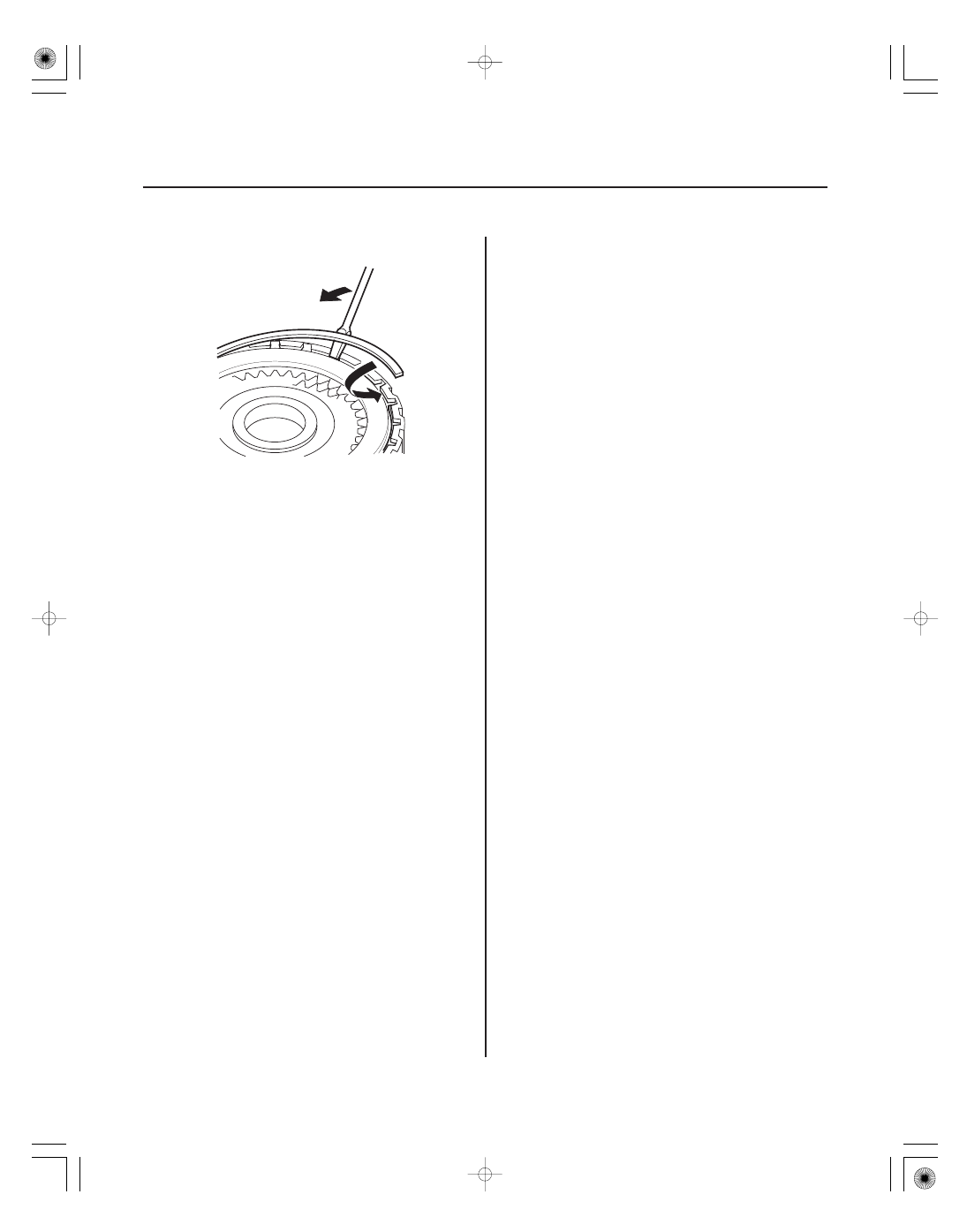

18. Install the snap ring with a screwdriver.

19. Check that the clutch piston moves by applying air

pressure into fluid passage.

05/06/27 17:59:38 61S6M040_140_0387

＊０２

Ｓ６Ｍ６Ａ０２Ｅ１０４８０１３９３０１ＫＣＡＴ２０

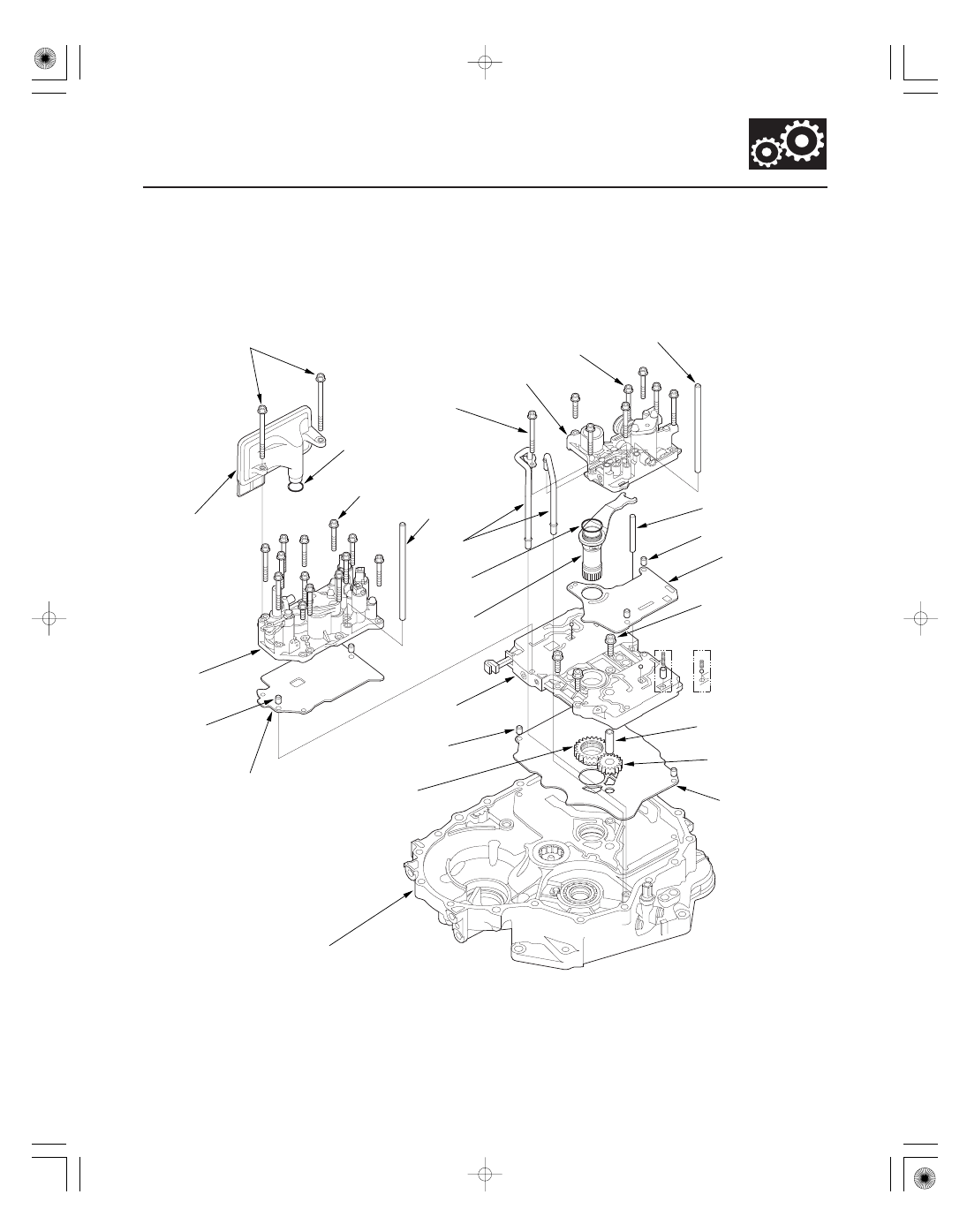

Exploded View

14-387

Valve Body

Valve Body and ATF Strainer Installation

6 x 1.0 mm
Two Bolts

ATF STRAINER

O-RING

6 x 1.0 mm
13 Bolts

ATF FEED PIPE,
8 x 220 mm

6 x 1.0 mm
One Bolts

REGULATOR
VALVE BODY

6 x 1.0 mm
Seven Bolts

ATF FEED PIPE,
8 x 198 mm

ATF JOINT
PIPES

O-RING

STATOR SHAFT STOP

DOWEL PIN

REGULATOR
SEPARATOR
PLATE

STATOR SHAFT

SERVO BODY

DOWEL PIN

SERVO SEPARATOR
PLATE

8 x 1.25 mm
Three Bolts

COOLER CHECK
VALVE

MAIN VALVE BODY

ATF PUMP DRIVEN
GEAR SHAFT

ATF PUMP DRIVEN
GEAR

MAIN
SEPARATOR
PLATE

DOWEL PIN

ATF PUMP DRIVE
GEAR

TORQUE CONVERTER HOUSING

COOLER CHECK
VALVE SPRING

COOLER CHECK
VALVE (BALL)

Torque Specifications:
6 x 1.0 mm: 12 N·m (1.2 kgf·m, 8.7 lbf·ft)
8 x 1.25 mm: 18 N·m (1.8 kgf·m, 13 lbf·ft)

(cont’d)

Replace.

Replace.

05/06/27 17:59:38 61S6M040_140_0388

０２

０３

14-388

Valve Body

Valve Body and ATF Strainer Installation (cont’d)

D

B

C

A

A

B

NOTE: Refer to the Exploded View as needed during the
following procedure.

1. Install the main separator plate (A) and two dowel

pins on the torque converter housing. Then install
the ATF pump drive gear (B), driven gear (C), and
ATF pump driven gear shaft (D). Install the ATF
pump driven gear with its grooved and chamfered
side facing down.

2. Install the main valve body.

3. Make sure the ATF pump drive gear (A) rotates

smoothly in the normal operating direction, and the
ATF pump driven gear shaft (B) moves smoothly in
the axial and normal operating direction.

4. If the ATF pump drive gear and ATF pump driven

gear shaft do not move smoothly, loosen the main
valve body bolts. Realign the ATF pump driven
gear shaft, and retighten the bolts to the specified
torque, then recheck. Failure to align the ATF pump
driven gear shaft correctly will result in a seized
ATF pump drive gear or ATF pump driven gear
shaft.

5. Make sure that the check balls (two) are in the main

valve body, then install the cooler check valve and
the cooler check valve spring.

NOTE:

• Cooler check valve (ball) applies to the 2002

model; transmission number 1000001-1006166.

• Cooler check valve applies to the 2002 model;

transmission number 1006167 or later, and
2003-2006 models.

6. Install the regulator separator plate and dowel pins

(two) on the main valve body.

7. Install the stator shaft and stator shaft stop.

8. Install the regulator valve body (seven bolts).

9. Install the servo separator plate and dowel pins

(two) on the main valve body.

10. Install the servo body (13 bolts).

11. Install the ATF strainer (two bolts).

12. Install the ATF joint pipes (one bolt).

13. Install the ATF feed pipes in the regulator valve

body and servo body.

05/06/27 17:59:39 61S6M040_140_0389

＊０１

Ｓ６Ｍ６Ａ０２Ｅ１０４１０４５９８０１ＫＣＡＴ００

Exploded View

14-389

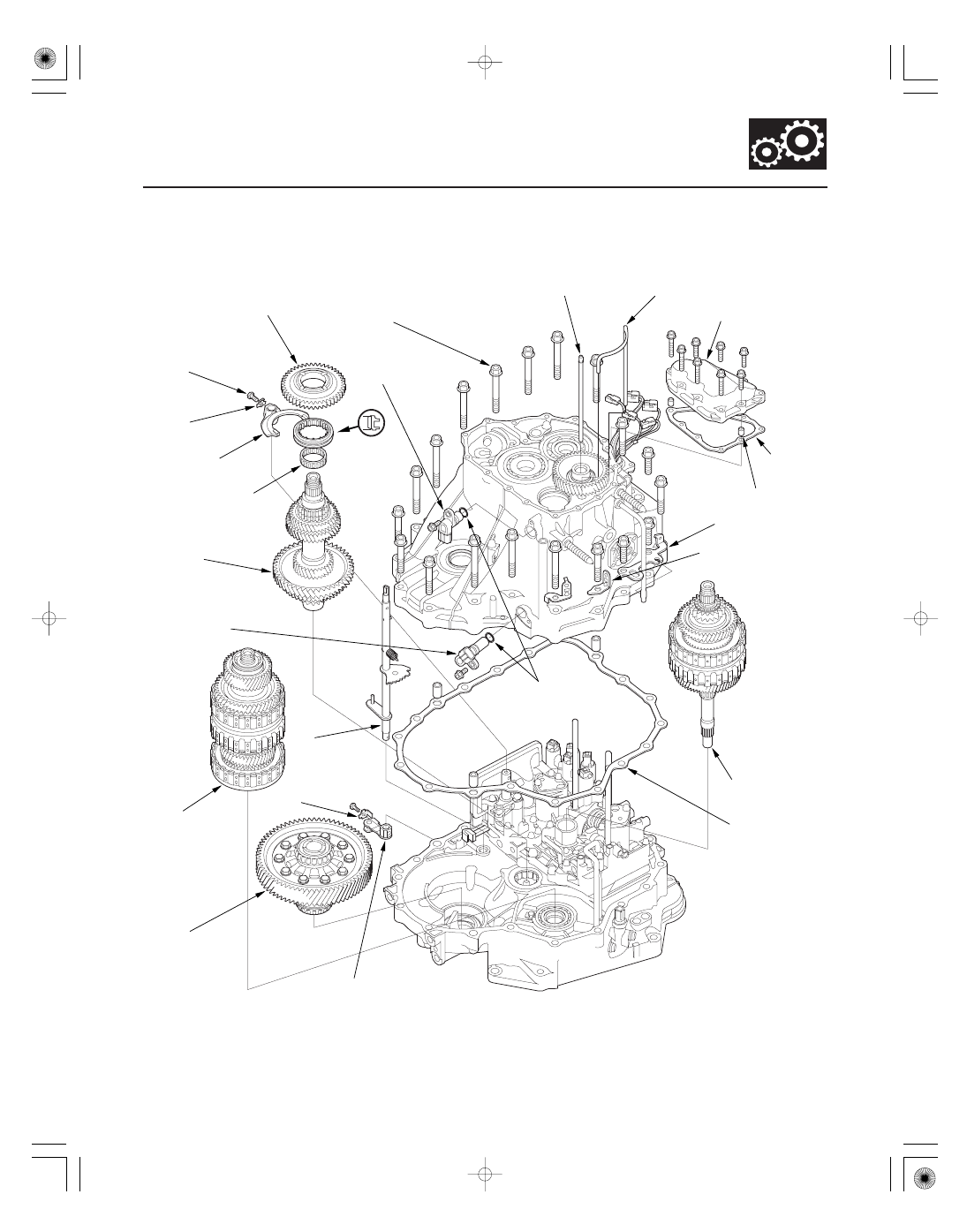

Transmission Housing

Shaft Assembly and Housing Installation

TRANSMISSION HOUSING
MOUNTING BOLTS
10 x 1.25 mm
44 N·m (4.5 kgf·m, 33 lbf·ft)
19 Bolts

REVERSE
SHIFT FORK

SECONDARY
SHAFT
SUBASSEMBLY

DIFFERENTIAL
ASSEMBLY

TRANSMISSION
HANGER

INPUT SHAFT
(MAINSHAFT)
SPEED SENSOR

MAINSHAFT
SUBASSEMBLY

TRANSMISSION
HOUSING GASKET

NEEDLE
BEARING

REVERSE
SELECTOR

O-RINGS

6 x 1.0 mm
14 N·m (1.4 kgf·m,
10 lbf·ft)

DOWEL
PINS

COUNTERSHAFT
REVERSE GEAR

LOCK WASHER

COUNTERSHAFT
SUBASSEMBLY

OUTPUT SHAFT
(COUNTERSHAFT)
SPEED SENSOR

ATF FEED PIPE

ATF LUBRICATION
PIPE

SHIFT SOLENOID
VALVE COVER

GASKET

HARNESS CLAMP
BRACKET

SELECTOR CONTROL LEVER

LOCK WASHER

SELECTOR
CONTROL
SHAFT

(cont’d)

Replace.

Replace.

Replace.

Replace.

Replace.
