14-297

Shift Cable Replacement

B

A

C

D

B

A

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

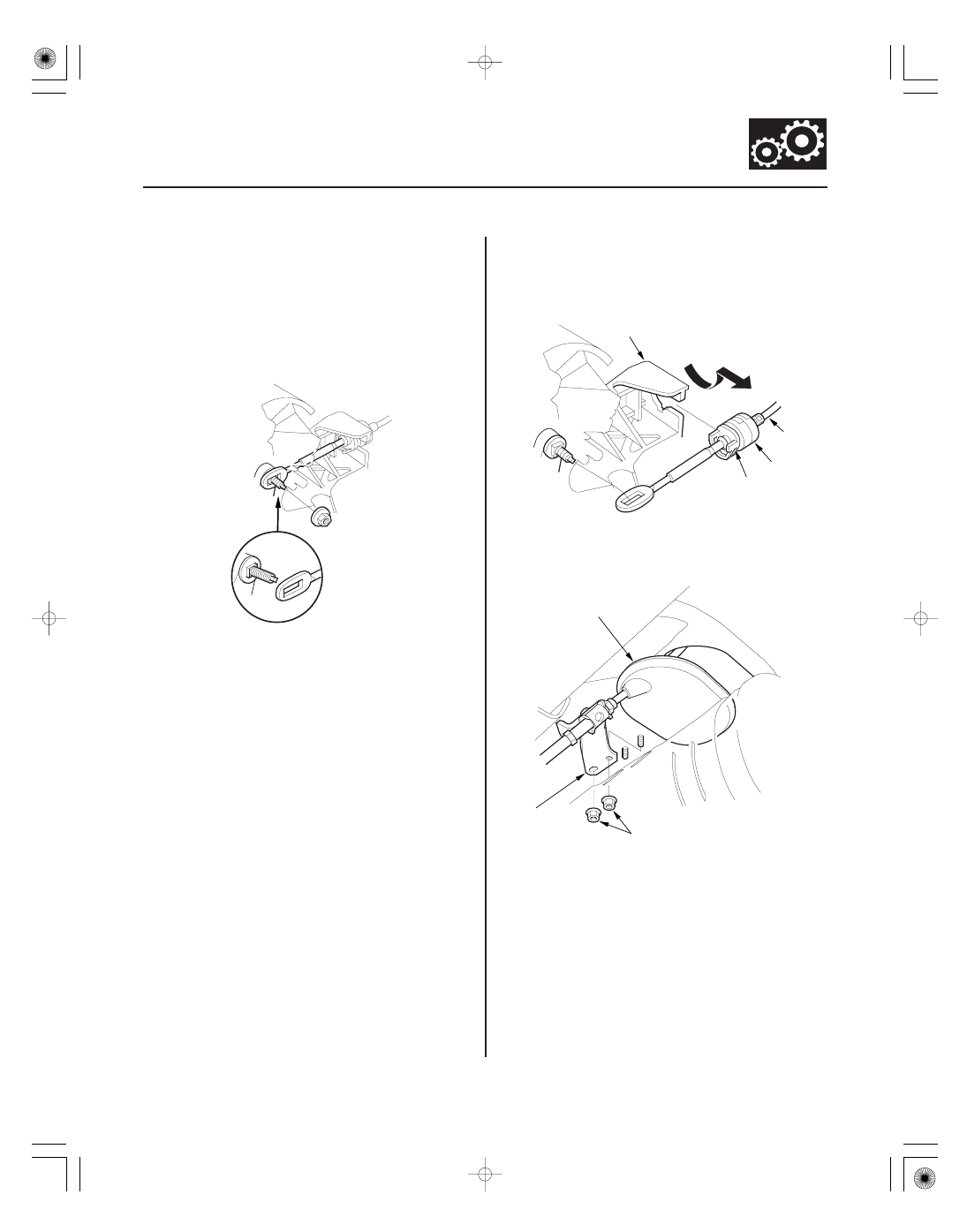

1. Raise the vehicle, and make sure it is securely

supported.

2. Remove the center console (see page 20-59).

3. Shift the transmission into the N position.

4. Remove the nut securing the shift cable end, then

separate the cable end from the shift lever.

5. Rotate the socket holder (A) on the shift cable (B) a

quarter turn; the tab (C) on the socket holder will be
in the opening of the shift lever bracket base (D).
Then slide the holder to remove the shift cable
from the shift lever bracket base (D).

6. Remove the heat shield.

7. Remove the shift cable bracket (A) and grommet (B).

(cont’d)

05/06/27 17:57:54 61S6M040_140_0298

０２

０１

14-298

Automatic Transmission

Shift Cable Replacement (cont’d)

6 x 1.0 mm
9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)

B

A

C

D

F

E

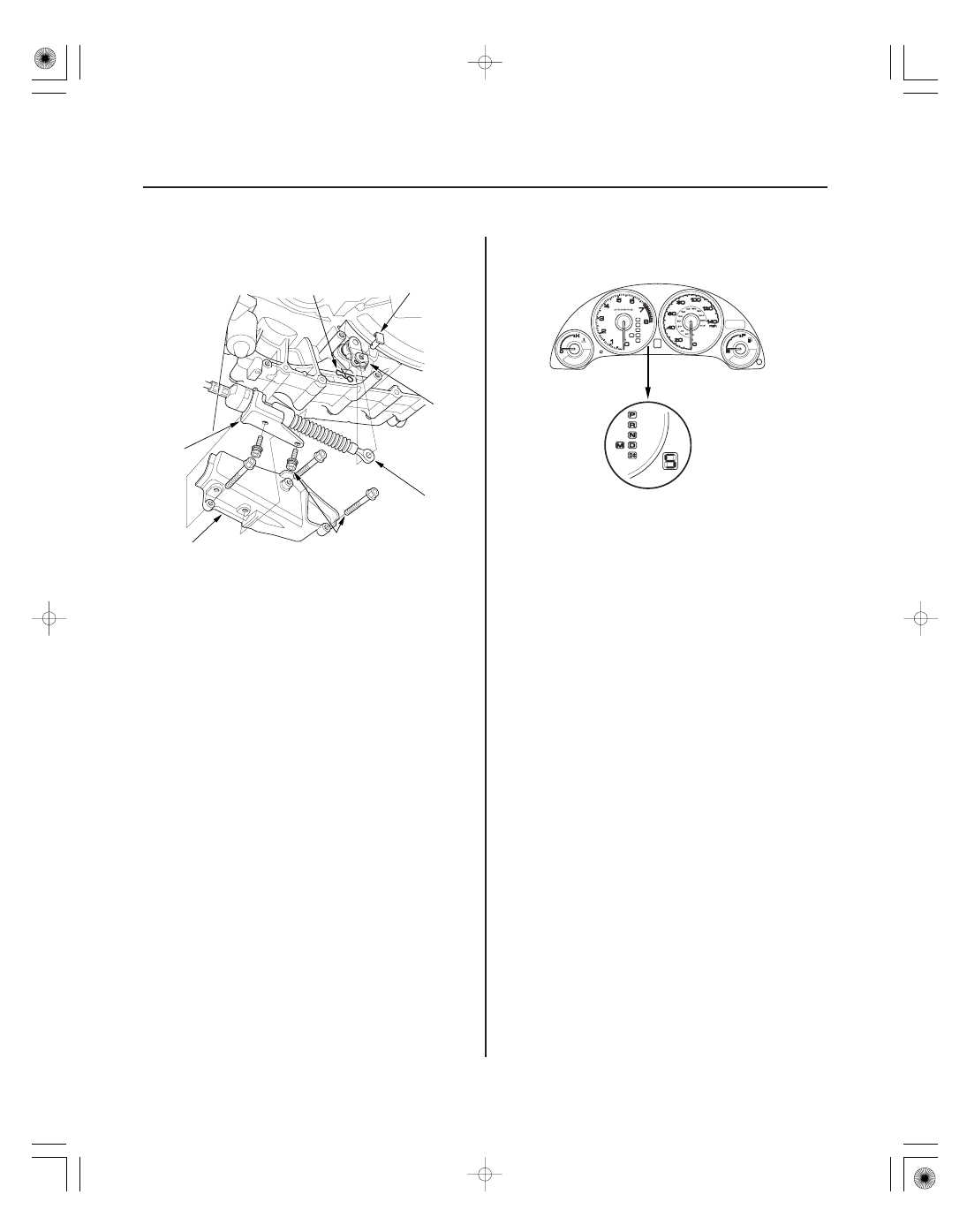

8. Remove the bolts securing the shift cable holder (A),

then remove the shift cable cover (B).

9. Remove the spring clip (C) and control pin (D), then

separate the shift cable (E) from the control lever
(F).

10. Insert the new shift cable through the grommet

hole. Do not bend the shift cable excessively.

11. Install the shift cable bracket on the body, then

install the grommet.

12. Verify that the transmission is in the N position on

the control lever.

13. Attach the shift cable end to the control lever, then

insert the control pin into the control lever through
the shift cable end, and secure the control pin with
the spring clip.

14. Install the shift cable cover, then secure the shift

cable holder to the shift cable cover with the bolts.

NOTE: To prevent damage to the control lever joint,
remove the bolts securing the shift cable holder
before removing the bolts securing the shift cable
cover.

15. Install the heat shield.

16. Turn the ignition switch ON (II); and verify that the

N position indicator comes on.

17. Install the shift cable to the shift lever (see step 5 on

page 14-299). If necessary, adjust the shift cable.

05/06/27 17:57:54 61S6M040_140_0299

０１

０１

０３

０２

Ｓ６Ｍ６Ａ０２Ｅ１０４１１４１２２８１ＭＢＡＴ００

14-299

Shift Cable Adjustment

D

A

C

E

B

A

B

B

B

C

A

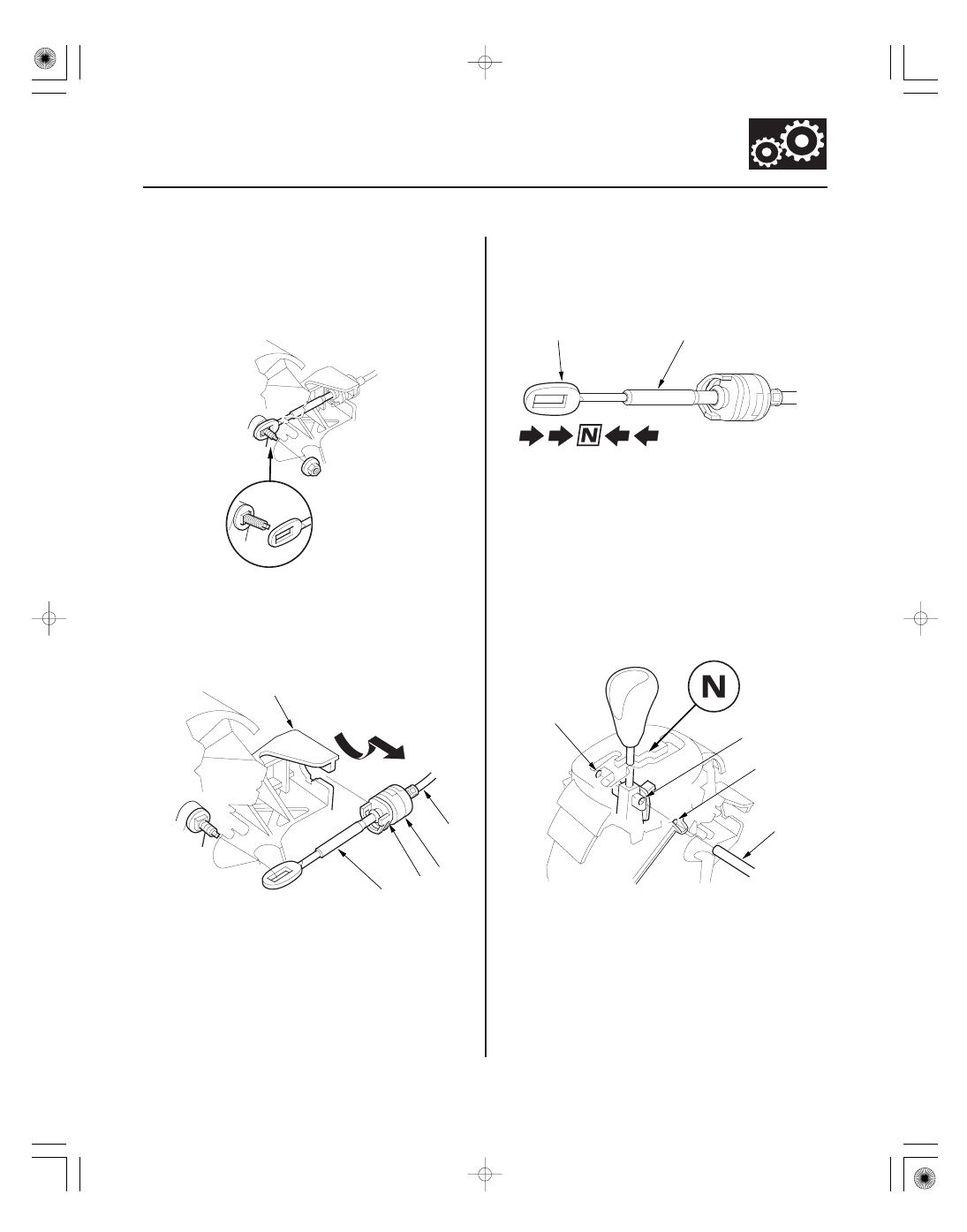

1. Remove the center console (see page 20-59).

2. Shift the transmission into the N position.

3. Remove the nut securing the shift cable end, then

separate the cable end from the shift lever.

4. Rotate the socket holder (A) on the shift cable (B) a

quarter turn; the tab (C) on the socket holder will be
in the opening of the shift lever bracket base (D).
Then slide the holder to remove the shift cable
from the shift lever bracket base (D). Do not remove
the shift cable by twisting the shift cable guide (E).

5. Push the shift cable (A) until it stops, then release it.

Pull the shift cable back two steps so that the shift
position is in N. Do not push and pull the shift cable
by holding the shift cable guide (B).

6. Turn the ignition switch ON (II), and verify that the

N position indicator comes on.

7. Turn the ignition switch OFF.

8. Insert a 6.0 mm (0.24 in.) pin (A) through the

positioning hole (B) on the shift lever bracket base
and into the positioning hole (C) on the shift lever.
The shift lever is secured in the N position.

(cont’d)

05/06/27 17:57:54 61S6M040_140_0300

０３

０１

０６

14-300

Automatic Transmission

Shift Cable Adjustment (cont’d)

H

A

B

C

D

F

E

G

Properly Installed:

Improperly Installed:

A

B

8 x 1.25 mm
22 N·m (2.2 kgf·m,
16 lbf·ft)

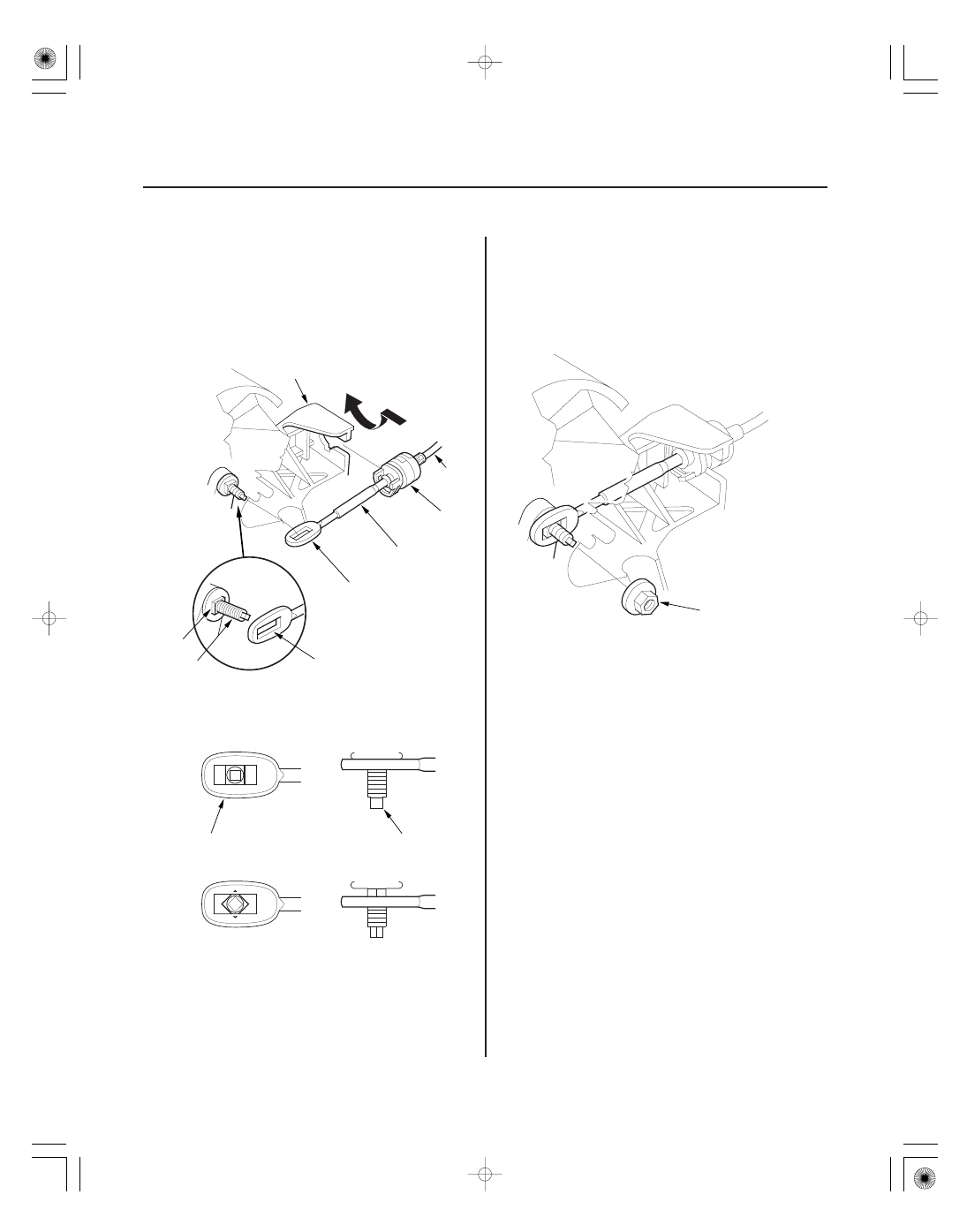

9. Align the socket holder (A) on the shift cable (B)

with the slot in the bracket base (C), then slide the
holder into the base. Install the shift cable end (D)
over the mounting stud (E) by aligning its square
hole (F) with the square fitting (G) at the bottom of
the stud. Rotate the holder a quarter turn to secure
the shift cable. Do not install the shift cable by
twisting the shift cable guide (H).

10. Verify that the shift cable end (A) is properly

installed on the mounting stud (B).

11. If improperly installed, remove the shift cable from

the shift lever bracket base, and reinstall the shift
cable. Do not install the shift cable end on the
mounting stud while the shift cable is on the shift
lever bracket base.

12. Install and tighten the nut.

13. Remove the 6.0 mm (0.24 in.) pin that was installed

to hold the shift lever.

14. Move the shift lever to each position, and verify

that the A/T gear position indicator follows the
transmission range switch.

15. Push the shift lock release, and verify that the shift

lever releases.

16. Reinstall the center console (see page 20-59).

Cable end rides on the bottom
of the mounting stud.
