DTC P1717:

2002-2004 Models

YES

NO

YES

NO

YES

NO

14-137

PCM CONNECTOR A (31P)

LG1 (BRN/YEL)

LG2 (BRN/YEL)

Problem in ATP RVS Signal

Circuit of Transmission Range Switch

NOTE:

• Record all freeze data and review General

Troubleshooting Information (see page 14-3) before
you troubleshoot.

• This code is caused by an electrical circuit problem

and cannot be caused by mechanical problem in the
transmission.

1. Check whether DTC P1705 or P1706 is indicated.

Perform the troubleshooting for the indicated

code(s), then go to step 2.

Go to step 6.

2. Shift the shift lever into the P position, and shift to

R, N, D, then shift back to N, R, and into P. The shift
lever should stop for more than 2 seconds at each
position.

3. Turn the ignition switch OFF, then turn it ON (II).

4. Shift the shift lever to the R position for more than

2 seconds, then shift into the N position.

5. Check for DTC P1717.

Go to step 6.

The problem has been corrected.

6. Turn the ignition switch OFF.

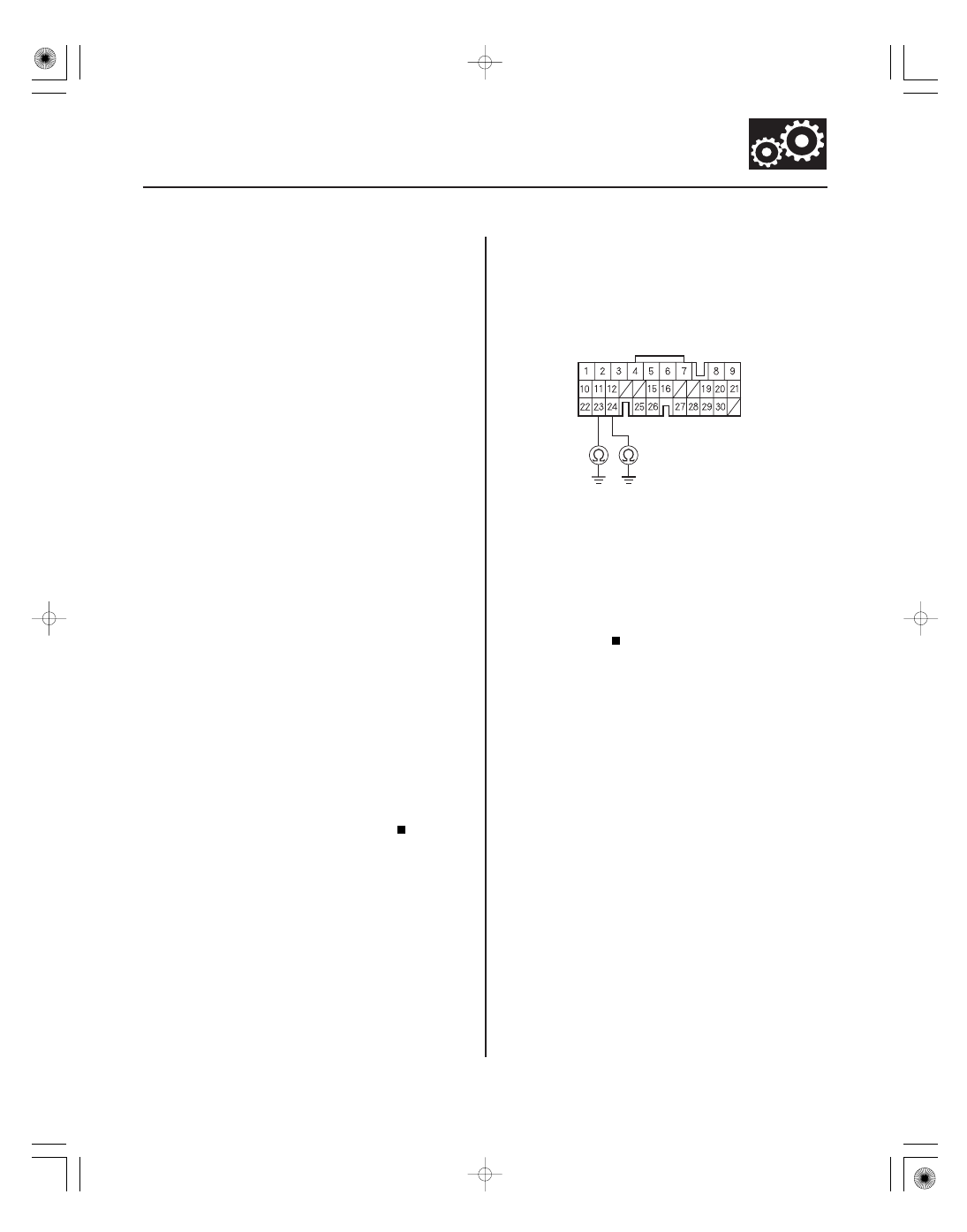

7. Check for continuity between PCM connector

terminals A23 and body ground, and between A24
and body ground.

Go to step 8.

Repair open in the wires between PCM

connector terminals A23 and ground (G101), and
between A24 and ground (G101), and repair poor
ground (G101).

(cont’d)

Wire side of female terminals

Does the scan tool or the HDS indicate code
P17 05 or P17 06?

Does the scan tool or the HDS indicate code
P17 17 ?

Is ther e continuity?

05/06/27 17:50:40 61S6M040_140_0138

＊０２

＊０１

−

−

−

−

YES

NO

YES

NO

14-138

Automatic Transmission

DTC Troubleshooting (cont’d)

LG2 (BRN/YEL)

LG1 (BRN/YEL)

ATP RVS (RED/WHT)

PCM CONNECTORS

A (31P)

C (22P)

TRANSMISSION RANGE SWITCH CONNECTOR

GND (BLK)

ATP RVS
(WHT/RED)

8. Turn the ignition switch ON (II).

9. Shift to the R position.

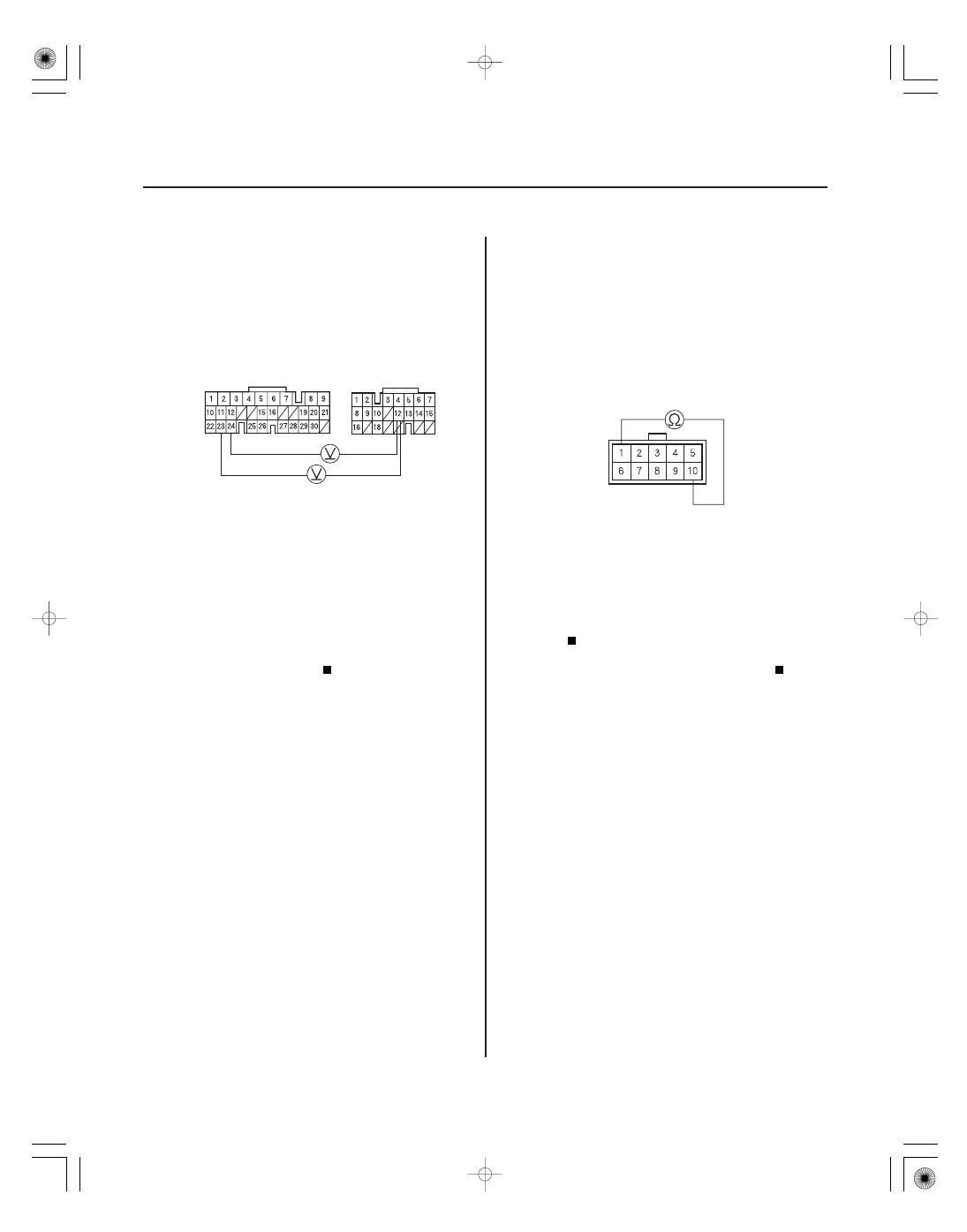

10. Measure the voltage between PCM connector

terminals C12 and A23 or A24.

Go to step 11.

Update the PCM if it does not have the latest

software, or substitute a known-good PCM
(see page 14-7), then recheck. If the symptom/
indication goes away with a known-good PCM,
replace the original PCM.

11. Turn the ignition switch OFF.

12. Disconnect the transmission range switch

connector.

13. Check for continuity between transmission range

switch connector terminals No. 1 and No. 10. The
shift position must be the R position.

Repair open in the wire between PCM

connector terminal C12 and the transmission range
switch.

Replace the transmission range switch.

Wire side of female terminals

Terminal side of male terminals

Is ther e voltage?

Is ther e continuity?

05/06/27 17:50:40 61S6M040_140_0139

＊０１

Ｓ６Ｍ６ＡＰＰＫ７７１０００９０７０５ＦＡＡＴ００

−

−

−

−

−

−

DTC P0705:

2005-2006 Models

YES

NO

YES

NO

YES

NO

14-139

PCM CONNECTORS

A (31P)

ATP P
(BLU/BLK)

LG1 (BRN/YEL)

D (17P)

Short in Transmission Range

Switch Circuit (Multiple Shift-position Input)

NOTE:

• Record all freeze data and review General

Troubleshooting Information (see page 14-8) before
you troubleshoot.

• This code is caused by an electrical circuit problem

and cannot be caused by a mechanical problem in the
transmission.

1. Clear the DTC with the HDS.

2. Start the engine.

3. Move the shift lever to each position. Stop for at

least 1 second in each position, and monitor the
OBD status for P0705 in the DTCs/Freeze Data in
A/T Mode Menu for a pass/fail.

Go to step 4.

Intermittent failure, the system is OK at this

time. Check for an intermittent short in the wires
between the transmission range switch and PCM. If
the tester indicates NOT COMPLETED, repeat this
step and recheck.

4. Test the transmission range switch (see page

14-306).

Go to step 5.

Replace the transmission range switch, then

go to step 49.

5. Turn the ignition switch ON (II).

6. Shift to all positions other than P.

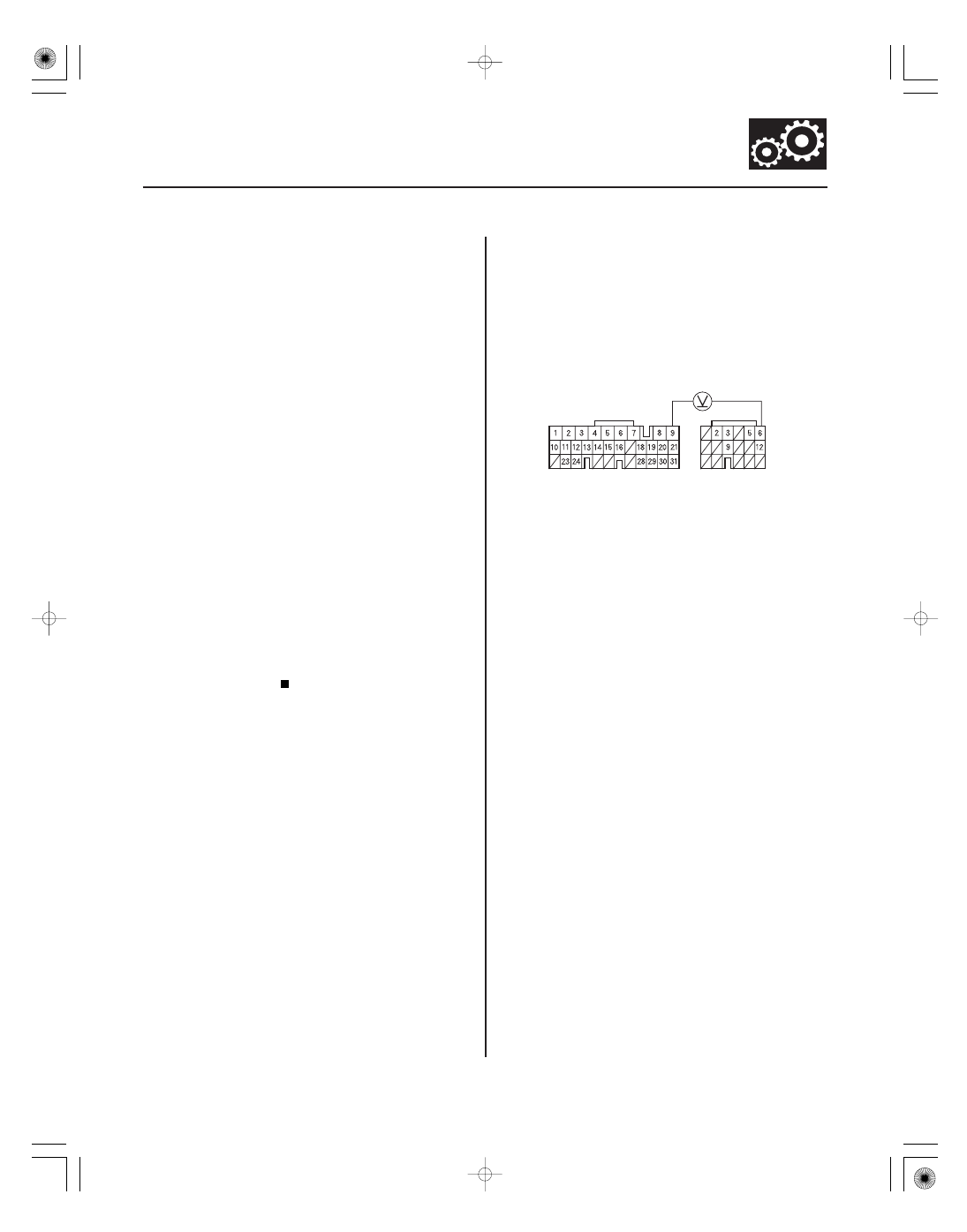

7. Measure the voltage between PCM connector

terminals D6 and A9.

Go to step 14.

Go to step 8.

(cont’d)

Wire side of female terminals

Does the r esult indicate a f ailed?

Is the switch OK ?

Is ther e batter y voltage?

05/06/27 17:50:40 61S6M040_140_0140

０２

０３

−

−

−

−

YES

NO

YES

NO

14-140

Automatic Transmission

DTC Troubleshooting (cont’d)

PCM CONNECTOR D (17P)

ATP P (BLU/BLK)

PCM CONNECTOR A (31P)

LG1 (BRN/YEL)

LG2 (BRN/YEL)

8. Turn the ignition switch OFF.

9. Jump the SCS line with the HDS.

10. Disconnect PCM connector D (17P).

11. Check for continuity between PCM connector

terminal D6 and body ground.

Repair short to ground in the wire between

PCM connector terminal D6 and the transmission
range switch, then go to step 49.

Go to step 12.

12. Disconnect PCM connector A (31P).

13. Check for continuity between PCM connector

terminals A8 and body ground, and between A9
and body ground.

Update the PCM if it does not have the latest

software, or substitute a known-good PCM
(see page 14-11), then recheck. If the symptom/
indication goes away with a known-good PCM,
replace the original PCM.

Repair open in the wire between PCM

connector terminals A8, A9, and ground (G101), or
repair poor ground (G101), then go to step 49.

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity?
