０１

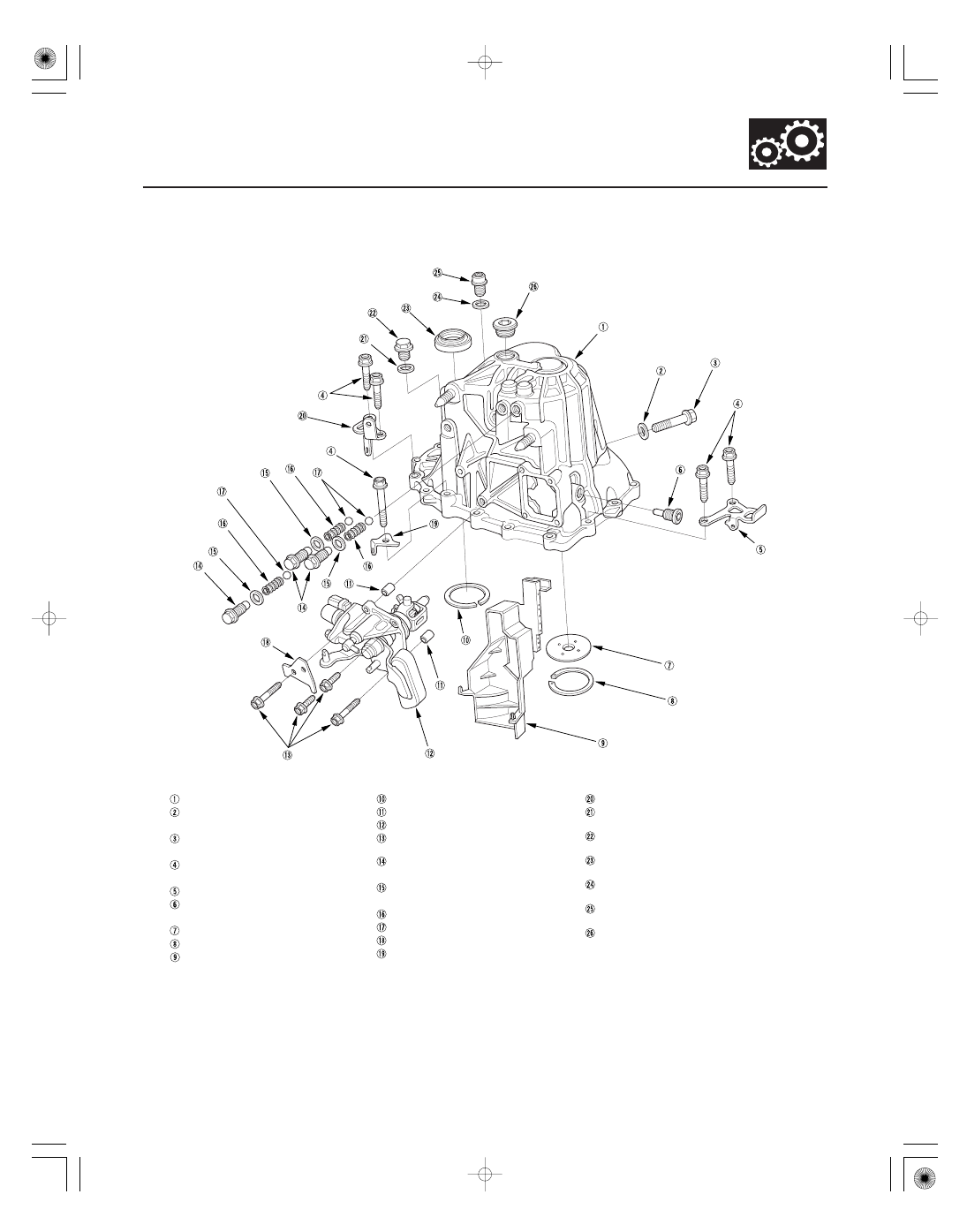

Exploded View-Transmission Housing

2002-2004 5-speed models:

13-23

TRANSMISSION HOUSING

32 mm SEALING CAP
34 N·m (3.5 kgf·m, 25 lbf·ft)

10 mm WASHER

FILLER PLUG
44 N·m (4.5 kgf·m, 33 lbf·ft)

40 x 56 x 8 mm OIL SEAL

10 mm FLANGE BOLT
44 N·m (4.5 kgf·m, 33 lbf·ft)

14 mm WASHER

TRANSMISSION HANGER A

8 mm FLANGE BOLT
27 N·m (2.8 kgf·m, 20 lbf·ft)

INTERLOCK BOLT
39 N·m (4.0 kgf·m, 29 lbf·ft)

OIL GUIDE PLATE M
72 mm SHIM
OIL GUTTER PLATE

DRAIN PLUG
39 N·m (4.0 kgf·m, 29 lbf·ft)

20 mm WASHER

6 mm FLANGE BOLT
12 N·m (1.2 kgf·m, 9 lbf·ft)

8 x 14 mm DOWEL PIN
CHANGE LEVER ASSEMBLY

STEEL BALL

SPRING

TRANSMISSION HANGER B

DETENT BOLT
22 N·m (2.2 kgf·m, 16 lbf·ft)

12 mm WASHER

80 mm SHIM

CLUTCH LINE CLIP BRACKET

(cont’d)

Replace.

Replace.

Replace.

Replace.

Replace.

05/06/27 18:09:39 61S6M040_130_0023

０３

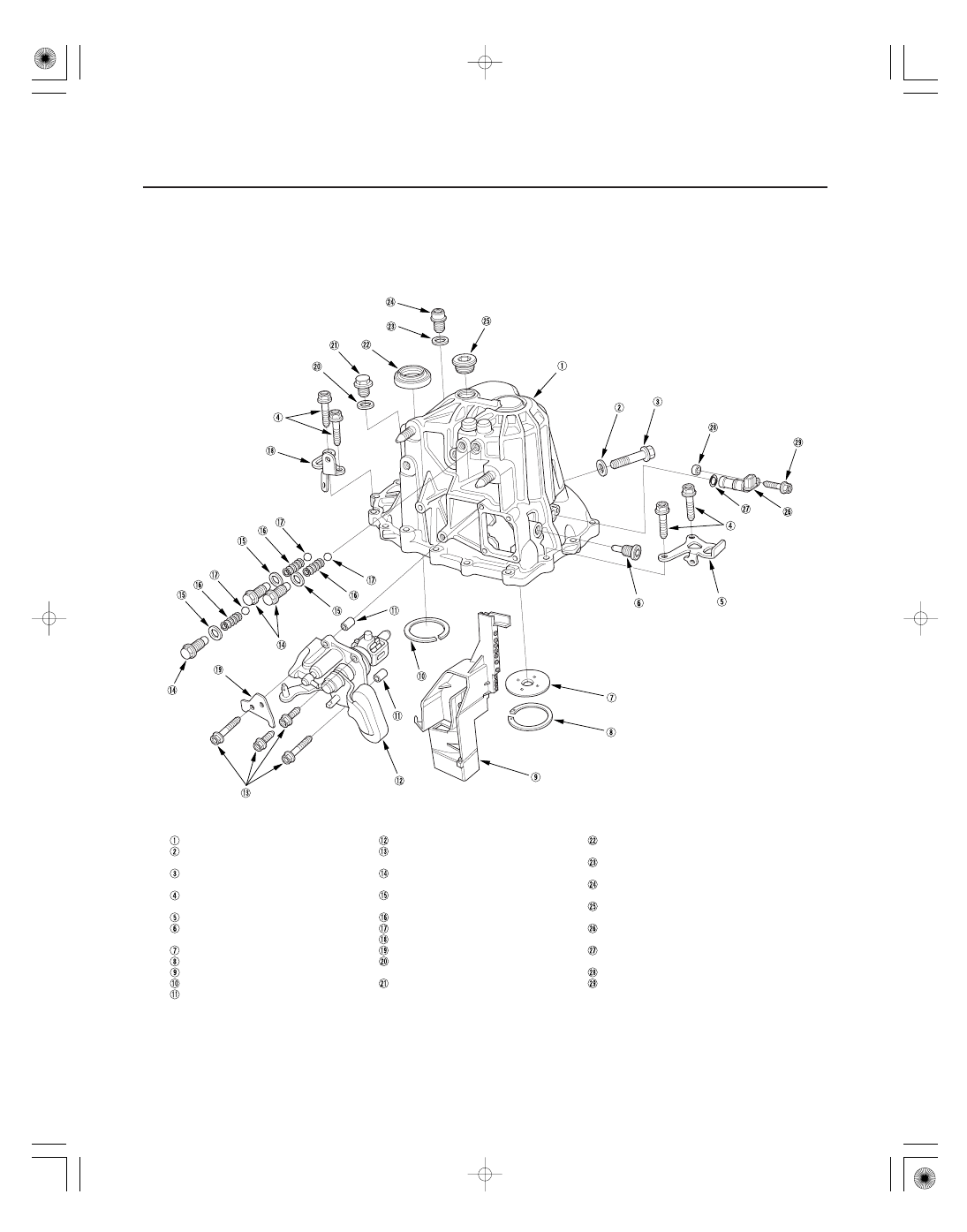

Exploded View-Transmission Housing

2005-2006 5-speed models:

13-24

Manual Transmission

Transmission Disassembly (cont’d)

TRANSMISSION HOUSING

32 mm SEALING CAP
34 N·m (3.5 kgf·m, 25 lbf·ft)

10 mm WASHER

FILLER PLUG
44 N·m (4.5 kgf·m, 33 lbf·ft)

40 x 56 x 8 mm OIL SEAL

10 mm FLANGE BOLT
44 N·m (4.5 kgf·m, 33 lbf·ft)

14 mm WASHER

TRANSMISSION HANGER A

8 mm FLANGE BOLT
27 N·m (2.8 kgf·m, 20 lbf·ft)

INTERLOCK BOLT
39 N·m (4.0 kgf·m, 29 lbf·ft)
OIL GUIDE PLATE M
72 mm SHIM
OIL GUTTER PLATE

DRAIN PLUG
39 N·m (4.0 kgf·m, 29 lbf·ft)

20 mm WASHER

6 mm FLANGE BOLT
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

CHANGE LEVER ASSEMBLY

STEEL BALL

SPRING

TRANSMISSION HANGER B

DETENT BOLT
22 N·m (2.2 kgf·m, 16 lbf·ft)
12 mm WASHER

80 mm SHIM

CLUTCH LINE CLIP BRACKET

8 x 14 mm DOWEL PIN

OUTPUT SHAFT (COUNTERSHAFT)
SPEED SENSOR
O-RING

PLAIN WASHER
6 mm FLANGE BOLT
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

05/06/27 18:09:40 61S6M040_130_0024

０３

2002-2004 6-speed models:

13-25

TRANSMISSION HOUSING

32 mm SEALING CAP
34 N·m (3.5 kgf·m, 25 lbf·ft)

10 mm WASHER

FILLER PLUG
44 N·m (4.5 kgf·m, 33 lbf·ft)
40 x 56 x 8 mm OIL SEAL

10 mm FLANGE BOLT
44 N·m (4.5 kgf·m, 33 lbf·ft)

14 mm WASHER

TRANSMISSION HANGER A

8 mm FLANGE BOLT
27 N·m (2.8 kgf·m, 20 lbf·ft)

INTERLOCK BOLT
39 N·m (4.0 kgf·m, 29 lbf·ft)

OIL GUIDE PLATE M
72 mm SHIM
OIL GUTTER PLATE

DRAIN PLUG
39 N·m (4.0 kgf·m, 29 lbf·ft)

20 mm WASHER

6 mm FLANGE BOLT
12 N·m (1.2 kgf·m, 9 lbf·ft)

8 x 14 mm DOWEL PIN
CHANGE LEVER ASSEMBLY

STEEL BALL

SPRING

TRANSMISSION HANGER B

DETENT BOLT
22 N·m (2.2 kgf·m, 16 lbf·ft)

12 mm WASHER

80 mm SHIM

CLUTCH LINE CLIP BRACKET
HARNESS STAY

(cont’d)

Replace.

Replace.

Replace.

Replace.

Replace.

05/06/27 18:09:40 61S6M040_130_0025

０４

Exploded View-Transmission Housing

2005-2006 6-speed models:

13-26

Manual Transmission

Transmission Disassembly (cont’d)

TRANSMISSION HOUSING

32 mm SEALING CAP
34 N·m (3.5 kgf·m, 25 lbf·ft)

10 mm WASHER

FILLER PLUG
44 N·m (4.5 kgf·m, 33 lbf·ft)

40 x 56 x 8 mm OIL SEAL

10 mm FLANGE BOLT
44 N·m (4.5 kgf·m, 33 lbf·ft)

14 mm WASHER

TRANSMISSION HANGER A

8 mm FLANGE BOLT
27 N·m (2.8 kgf·m, 20 lbf·ft)

INTERLOCK BOLT
39 N·m (4.0 kgf·m, 29 lbf·ft)
OIL GUIDE PLATE M
72 mm SHIM
OIL GUTTER PLATE

DRAIN PLUG
39 N·m (4.0 kgf·m, 29 lbf·ft)

20 mm WASHER

STEEL BALL

SPRING

DETENT BOLT
22 N·m (2.2 kgf·m, 16 lbf·ft)
12 mm WASHER

80 mm SHIM

CLUTCH LINE CLIP BRACKET

8 x 14 mm DOWEL PIN

OUTPUT SHAFT (COUNTERSHAFT)
SPEED SENSOR
O-RING

6 mm FLANGE BOLT
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

6 mm FLANGE BOLT
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

CHANGE LEVER ASSEMBLY

HARNESS STAY
TRANSMISSION HANGER B

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

05/06/27 18:09:41 61S6M040_130_0026
