DTC P0134:

YES

NO

YES

NO

YES

NO

11-138

PGM-FI System

DTC Troubleshooting (cont’d)

A/F Sensor (Sensor 1) Heater

System Malfunction
(2005-2006 models)

NOTE: If DTC P0135 is stored at the same time as DTC
P0134, troubleshoot DTC P0135 first, then recheck for
DTC P0134.

1. Turn the ignition switch ON (II).

2. Clear the DTC with the HDS.

3. Start the engine. Hold the engine speed at

3,000 rpm without load (in Park or neutral) until the
radiator fan comes on, then let it idle.

4. Check for Temporary DTCs or DTCs with the HDS.

Go to step 5.

Intermittent failure, system is OK at this time.

Check for poor connections or loose terminals at
the A/F sensor (Sensor 1) and the ECM/PCM.

5. Turn the ignition switch OFF.

6. Replace the A/F sensor (Sensor 1) (see page

11-279).

7. Turn the ignition switch ON (II).

8. Reset the ECM/PCM with the HDS.

9. Do the ECM/PCM idle learn procedure (see page

11-349).

10. Check for Temporary DTCs or DTCs with the HDS.

If DTC P0134 is indicated, check for poor

connections or loose terminals at the A/F sensor
(Sensor 1), the A/F sensor relay and the ECM/PCM,
then go to step 1. If any other Temporary DTCs or
DTCs are indicated, go to the indicated DTC’s
troubleshooting.

Go to step 11.

11. Monitor the OBD STATUS for DTC P0134 in the

DTCs MENU with the HDS.

Troubleshooting is complete.

If the screen indicates FAILED, check for poor

connections or loose terminals at the A/F sensor
(Sensor 1), the A/F sensor relay and the ECM/PCM,
then go to step 1. If the screen indicates NOT
COMPLETED, go to step 8 and recheck.

Is DT C P0134 indicated?

Ar e any T empor ar y DT Cs or DT Cs indicated?

Does the scr een indicate PASSED?

05/06/27 17:34:19 61S6M040_110_0138

＋

０１

０２

Ｓ６Ｍ６ＡＡＣＫ７２１０００９０１３５ＦＡＡＴ００

＋

−

−

−

−

−

−

−

−

DTC P0135:

DTC P1166:

YES

NO

YES

NO

YES

NO

YES

NO

11-139

LG1 (BRN/YEL)

ECM/PCM CONNECTOR A (31P)

AFSHTC
(BLK/WHT)

LG1 (BRN/YEL)

ECM/PCM CONNECTOR A (31P)

AFSHTC
(WHT)

A/F Sensor (Sensor 1) Heater

Circuit Malfunction
(2004 model)

A/F Sensor (Sensor 1) Heater

Circuit Malfunction
(2002-2003 models)

NOTE:

• Information marked with an asterisk ( ) applies to

2004 model.

• Information marked with double asterisk (

) applies

to 2002-2003 models.

1. Reset the ECM/PCM (see page 11-4).

2. Start the engine.

Go to step 3.

Intermittent failure, system is OK at this time.

Check for poor connections or loose terminals at
C101 (located under the right side of the dash),
C401 (located under middle of the dash), C402
(located under middle of the dash) the A/F sensor
relay, the A/F sensor (Sensor 1) and the ECM/
PCM.

3. Check these fuses:

• No. 14 OPTION (30 A) fuse in under-hood fuse/

relay box.

• No. 2

B LAF HEATER (20 A) fuse in under-dash

fuse/relay box.

• No. 4 ACG (10 A) in under-dash fuse/relay box.

Repair short in the wire between the A/F

sensor relay and the fuses.

Go to step 4.

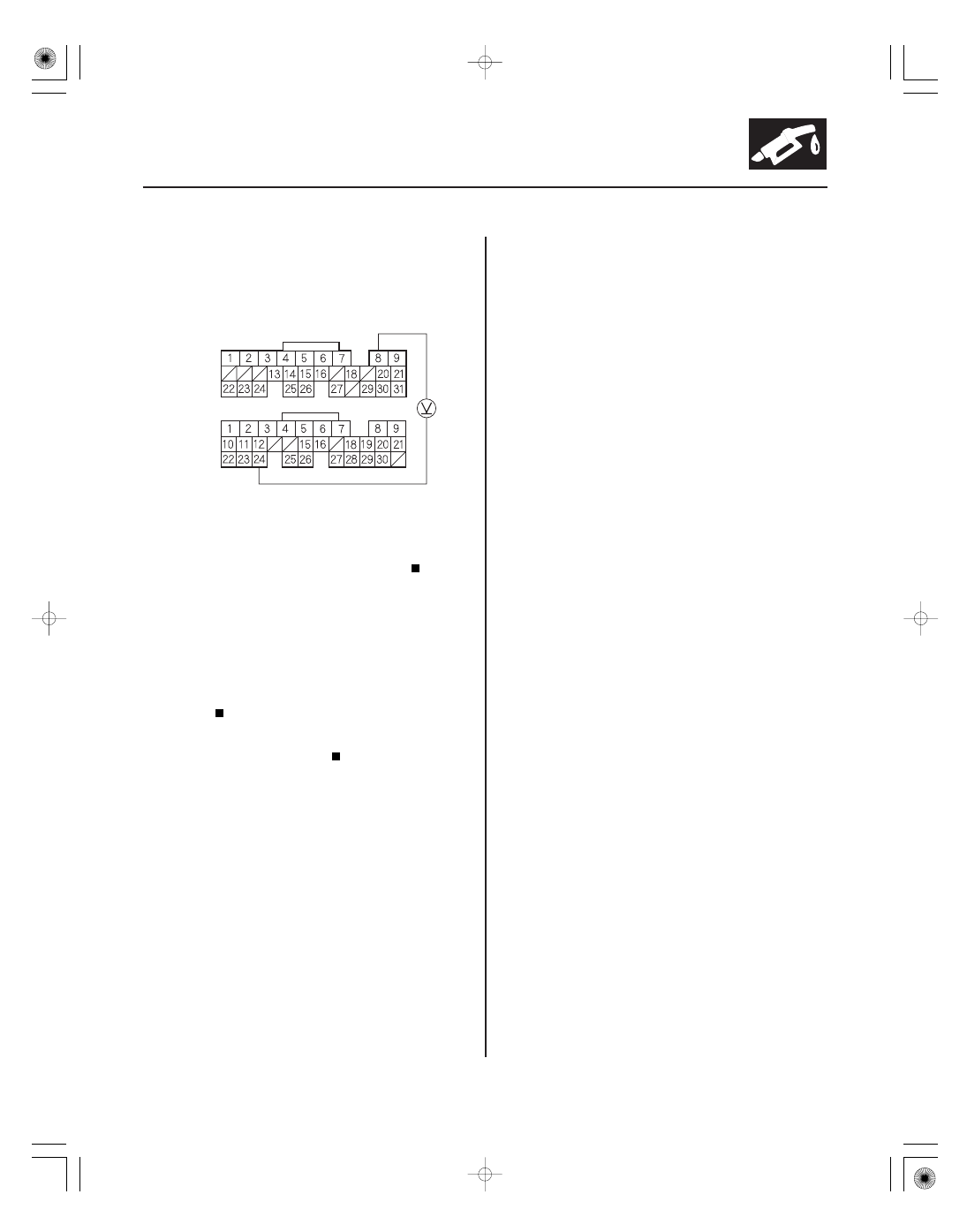

4. Measure voltage between ECM/PCM connector

terminals A1 and A24, 30 seconds after the ignition
switch is turned ON (II).

Update the ECM/PCM if it does not have the

latest software, or substitute a known-good ECM/
PCM (see page 11-6), then recheck. If the symptom/
indication goes away with a known-good ECM/PCM,
replace the original ECM/PCM (see page 11-284).

Go to step 5.

5. Measure voltage between ECM/PCM connector

terminals A22 and A24.

Go to step 6.

Go to step 10.

(cont’d)

Wire side of female terminals

Wire side of female terminals

Is DT C P0135 ( P1166)

indicated?

Ar e any of the f uses blown?

Is ther e batter y voltage?

Is ther e batter y voltage?

05/06/27 17:34:20 61S6M040_110_0139

０３

０４

＋

−

−

−

−

YES

NO

YES

NO

11-140

PGM-FI System

DTC Troubleshooting (cont’d)

ECM/PCM CONNECTORS

E (31P)

AFSHTCR (ORN)

JUMPER WIRE

A (31P)

AFSHTC
(BLK/WHT)

LG1 (BRN/YEL)

A/F SENSOR (SENSOR 1) 4P CONNECTOR

AFSHTC
(WHT)

6. Turn the ignition switch OFF.

7. Disconnect ECM/PCM connector E (31P).

8. Turn the ignition switch ON (II).

9. Connect ECM/PCM connector terminal E8 to body

ground with a jumper wire, then measure voltage
between ECM/PCM connector terminals A1 and
A24.

Update the ECM/PCM if it does not have the

latest software, or substitute a known-good ECM/
PCM (see page 11-6), then recheck. If the symptom/
indication goes away with a known-good ECM/PCM,
replace the original ECM/PCM (see page 11-284).

Repair open or short in the wire between the

A/F sensor (Sensor 1) and the ECM/PCM (A1).

10. Turn the ignition switch OFF.

11. Disconnect ECM/PCM connector A (31P) and the

A/F sensor (Sensor 1) 4P connector.

12. Check for continuity between A/F sensor (Sensor 1)

4P connector terminal No. 3 and body ground.

Repair short in the wire between the A/F

sensor relay, the A/F sensor (Sensor 1), and the
ECM/PCM (A22).

Go to step 13.

Wire side of female terminals

Wire side of female terminals

Is ther e batter y voltage?

Is ther e continuity?

05/06/27 17:34:20 61S6M040_110_0140

０５

−

−

−

−

YES

NO

YES

NO

11-141

ECM/PCM CONNECTORS

A (31P)

E (31P)

AFSHTCR (ORN)

LG1 (BRN/YEL)

13. Turn the ignition switch ON (II).

14. Measure voltage between ECM/PCM connector

terminals E8 and A24.

Repair open in the wire between the ECM/

PCM (A22) and the A/F sensor (Sensor 1).

Go to step 15.

15. Check for continuity in the wires between the A/F

sensor and the fuses.

The wires are OK. Replace the A/F sensor

relay.

Repair open in the wire between the A/F

sensor relay and the fuses.

Wire side of female terminals

Is ther e batter y voltage?

Is ther e continuity?
