Acura RSX Honda Integra. Manual - part 53

０１
０１

０１

Ｓ６Ｍ６Ａ０００００００００Ｊ０７０１ＰＡＡＴ００

Ref. No.

Tool Number

Description

Qty

7-2

Engine Block

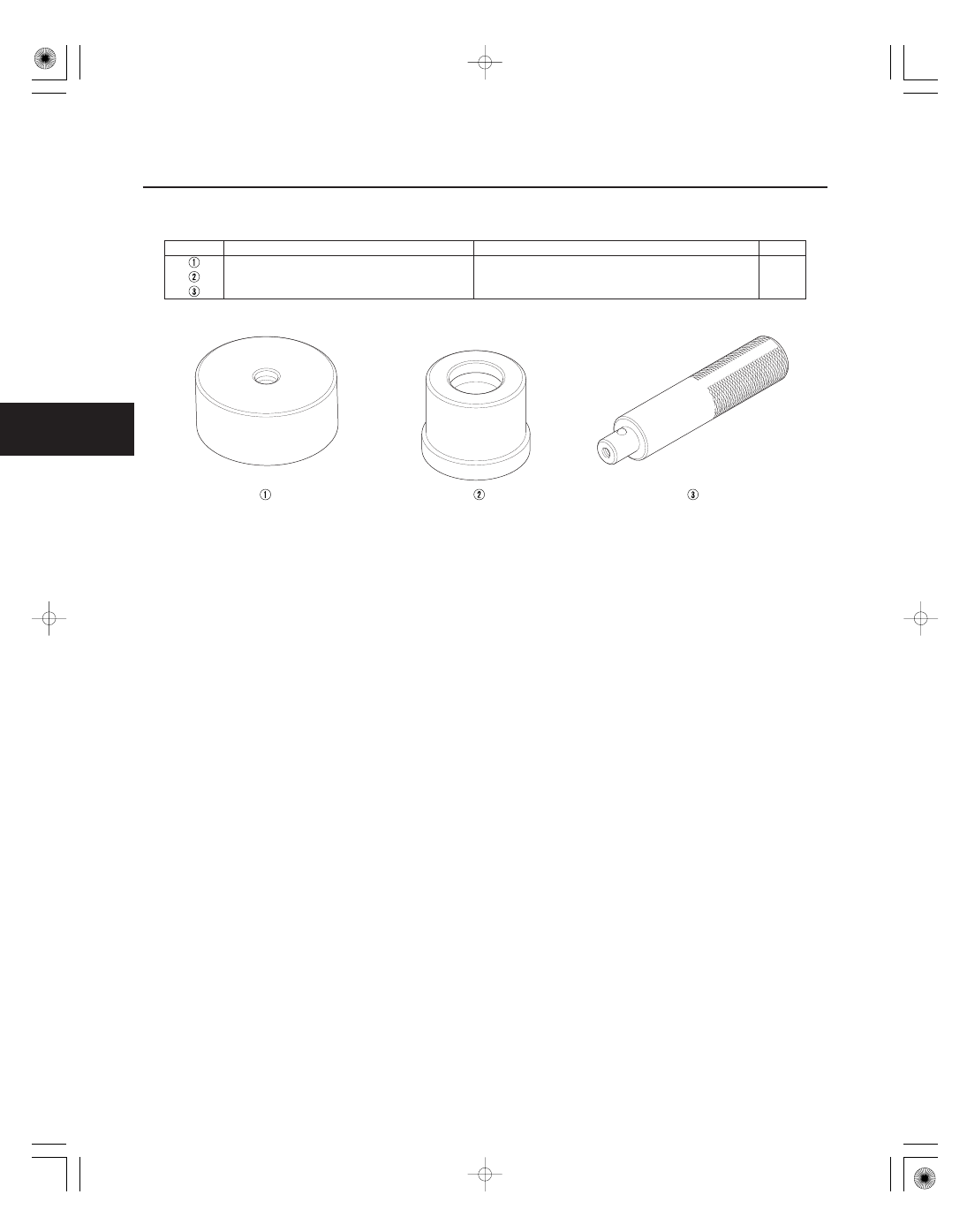

Special Tools

07ZAD-PNAA100

Oil Seal Driver Attachment, 96 mm

1

07746-0010700

Attachment, 24 x 26 mm

1

07749-0010000

Driver

1

＊０１

Ｓ６Ｍ６Ａ００Ａ１８３００００００００ＤＡＡＴ００

7-3

Component Location Index

THRUST WASHERS

FLYWHEEL (M/T)

CRANKSHAFT OIL SEAL

CRANKSHAFT

MAIN BEARINGS

DOWEL PINS

BAFFLE PLATE

LOWER BLOCK

DRIVE PLATE (A/T)

(cont’d)

Installation, step 21 on page 7-28
Installation - in car, page 7-32

End play, page 7-5
Runout, page 7-15
Out-of-round, page 7-15
Removal, page 7-13
Installation, page 7-26

Oil clearance, page 7-6
Selection, page 7-7

＊０２

7-4

Engine Block

Component Location Index (cont’d)

PISTON RINGS

PISTON PIN

CONNECTING ROD

CONNECTING ROD
BEARINGS

CONNECTING ROD
BEARING CAP

PISTON

ENGINE BLOCK

CONNECTING ROD BOLTS

Replacement, page 7-22

Removal, page 7-19
Inspection, page 7-20
Installation, page 7-21

End play, page 7-5
Small end measurement, page 7-20

Oil clearance, page 7-8
Selection, page 7-9

Removal, page 7-13
Measurement, page 7-16

Cylinder bore inspection, page 7-16
Warpage inspection, page 7-16
Cylinder bore honing, page 7-18
Ridge removal, step 14 on page 7-14

Inspection, page 7-25

０１

０２

Ｓ６Ｍ６Ａ００Ａ１８３１６２０００００ＭＡＡＴ００

−

−

−

−

Connecting Rod End Play
Standard (New): 0.15

0.30 mm (0.006

0.012 in.)

Service Limit:

0.40 mm (0.016 in.)

Crankshaft End Play
Standard (New): 0.10

0.35 mm (0.004

0.014 in.)

Service Limit:

0.45 mm (0.018 in.)

7-5

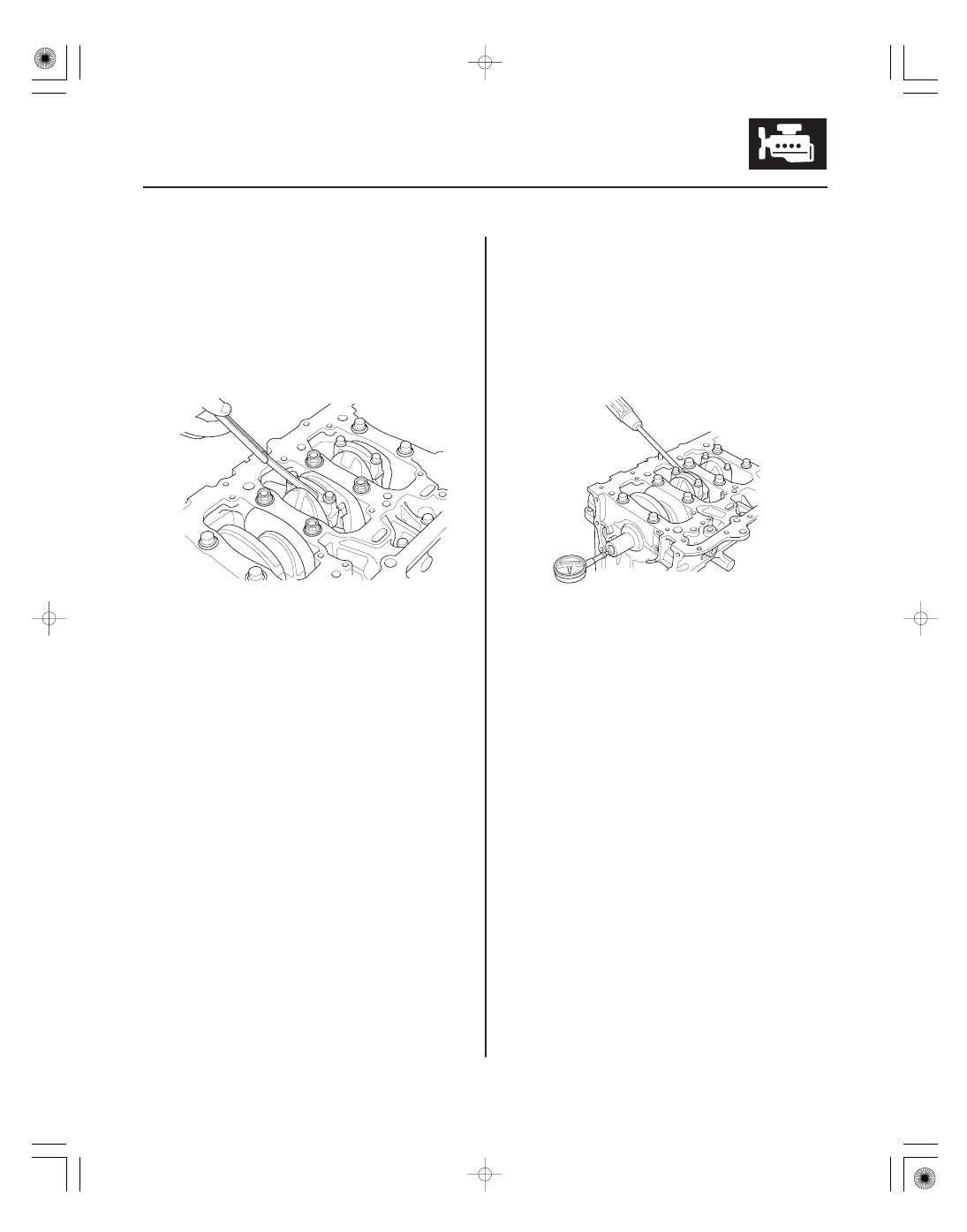

Connecting Rod and Crankshaft End Play Inspection

1. Remove the oil pump (see page 8-13).

2. Remove the baffle plate (see step 7 on page 7-13).

3. Measure the connecting rod end play with a feeler

gauge between the connecting rod and crankshaft.

4. If the connecting rod end play is out-of-tolerance,

install a new connecting rod, and recheck. If it is
still out-of-tolerance; replace the crankshaft (see
step 8 on page 7-13).

5. Push the crankshaft firmly away from the dial

indicator, and zero the dial against the end of the
crankshaft. Then pull the crankshaft firmly back
toward the indicator; the dial reading should not
exceed the service limit.

6. If the end play is out-of-tolerance, replace the thrust

washers and recheck. If it is still out-of-tolerance,
replace the crankshaft (see step 8 on page 7-13).
