K20A3 engine:

K20A2, K20Z1 engines:

Specified Torque
8 mm Bolts: 22 N·m (2.2 kgf·m, 16 lbf·ft)
6 mm Bolts: 12 N·m (1.2 kgf·m, 8.7 lbf·ft)
6 mm Bolts:

,

,

6-40

6-40

Cylinder Head

Rocker Arm and Shaft Inspection
(cont’d)

Camshaft Inspection

A

A

6. Inspect the rocker arm pistons (A). Push each

piston manually. If it does not move smoothly,
replace the rocker arm set.

NOTE: Apply new engine oil to the pistons when
reassembling.

7. Install the rocker arm assembly (see page 6-50).

NOTE: Do not rotate the camshaft during inspection.

1. Remove the rocker arm assembly (see page 6-35).

2. Put the rocker shaft holders, camshaft and

camshaft holders on the cylinder head, then tighten
the bolts to the specified torque.

NOTE: If the engine does not have bolt

, skip it

and continue the torque sequence.

０１

０２

−

−

−

−

−

−

Camshaft End Play
Standard (New): 0.05

0.20 mm

(0.002

0.008 in.)

Service Limit:

0.4 mm (0.02 in.)

Camshaft-to-Holder Oil Clearance
Standard (New):
No. 1 Journal:

0.030

0.069 mm

(0.001

0.003 in.)

No. 2, 3, 4, 5 Journals:

0.060

0.099 mm

(0.002

0.004 in.)

Service Limit:

0.15 mm (0.006 in.)

6-41

3. Seat the camshaft by pushing it away from the

camshaft pulley end of the cylinder head.

4. Zero the dial indicator against the end of the

camshaft, then push the camshaft back and forth
and read the end play. If the end play is beyond the
service limit, replace the cylinder head and recheck.
If it is still beyond the service limit, replace the
camshaft.

5. Unscrew the camshaft holder bolts two turns at a

time, in a crisscross pattern. Then remove the
camshaft holders from the cylinder head.

6. Lift the camshafts out of the cylinder head, wipe

them clean, then inspect the lift ramps. Replace the
camshaft if any lobes are pitted, scored, or
excessively worn.

7. Clean the camshaft journal surfaces in the cylinder

head, then set the camshafts back in place. Place a
plastigage strip across each journal.

8. Install the camshaft holders, then tighten the bolts

to the specified torque as shown in step 2.

9. Remove the camshaft holders. Measure the widest

part of plastigage on each journal.

• If the camshaft-to-holder clearance is within

limits, go to step 11.

• If the camshaft-to-holder clearance is beyond the

service limit and the camshaft has been replaced,
replace the cylinder head.

• If the camshaft-to-holder clearance is beyond the

service limit and the camshaft has not been
replaced, go to step 10.

(cont’d)

０３

０２

０３

←

←

←

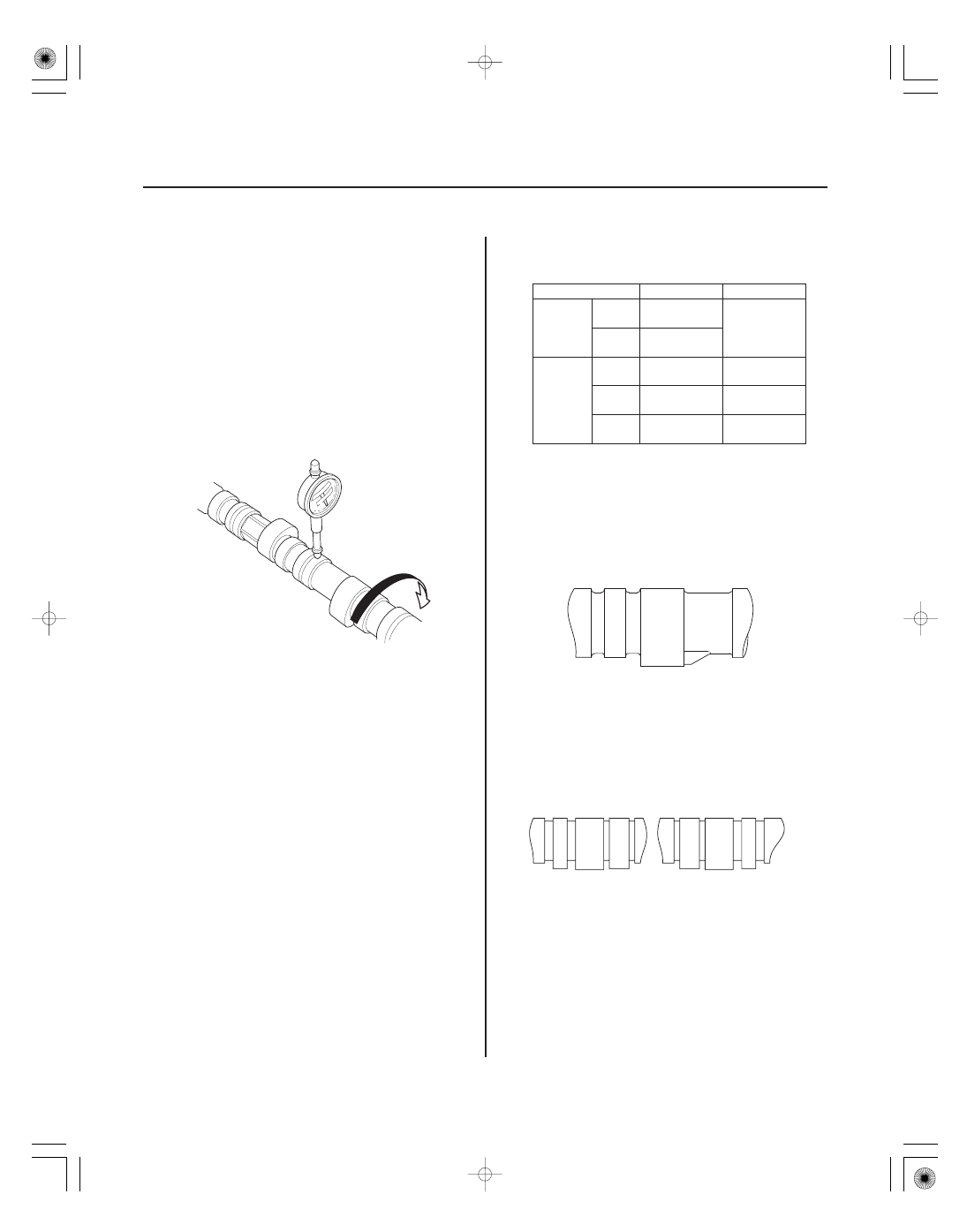

Camshaft Total Runout
Standard (New): 0.03 mm (0.001 in.) max.
Service Limit:

0.04 mm (0.002 in.)

Cam Lobe Height Standard (New):

K20A3 engine:

K20A2, K20Z1 engines:

6-42

Cylinder Head

Camshaft Inspection (cont’d)

INTAKE

SEC

PRI

C/C

INTAKE

EXHAUST

PRI

MID SEC

SEC

MID

PRI

C/C

C/C

10. Check the total runout with the camshaft supported

on V-blocks.

• If the total runout of the camshaft is within the

service limit, replace the cylinder head.

• If the total runout is beyond the service limit,

replace the camshaft and recheck the camshaft-
to-holder oil clearance. If the oil clearance is still
beyond the service limit, replace the cylinder
head.

11. Measure cam lobe height.

INTAKE

EXHAUST

K20A3
engine

PRI

33.925 mm

(1.3356 in.)

34.092 mm

(1.3422 in.)

SEC

29.638 mm

(1.1668 in.)

K20A2,
K20Z1
engines

PRI

32.791 mm

(1.2910 in.)

32.772 mm

(1.2902 in.)

MID

35.534 mm

(1.3990 in.)

34.768 mm

(1.3688 in.)

SEC

32.678 mm

(1.2865 in.)

32.661 mm

(1.2859 in.)

PRI: Primary

MID: Mid

SEC: Secondary

C/C: Cam Chain

０１

０１

０２

０３

Ｓ６Ｍ６Ａ００Ａ１４６８０２０００００ＫＡＡＴ００

Special Tools Required

6-43

Valve, Spring, and Valve Seal Removal

B

A

07757-PJ1010A

Valve spring compressor attachment 07757-PJ1010A

Identify the valves and valve springs as they are
removed so that each item can be reinstalled in its
original position.

1. Remove the cylinder head (see page 6-31).

2. Using an appropriate-sized socket (A) and plastic

mallet (B), lightly tap the valve retainer to loosen
the valve cotters.

3. Install the valve spring compressor attachment and

valve spring compressor. Compress the spring and
remove the valve cotters.

4. Remove the valve spring compressor, valve spring

compressor attachment, spring retainer, and spring.

5. Install the valve guide seal remover.

6. Remove the valve seal.

7. Remove the valve spring seat and valve.
