(K) From page

 24-133

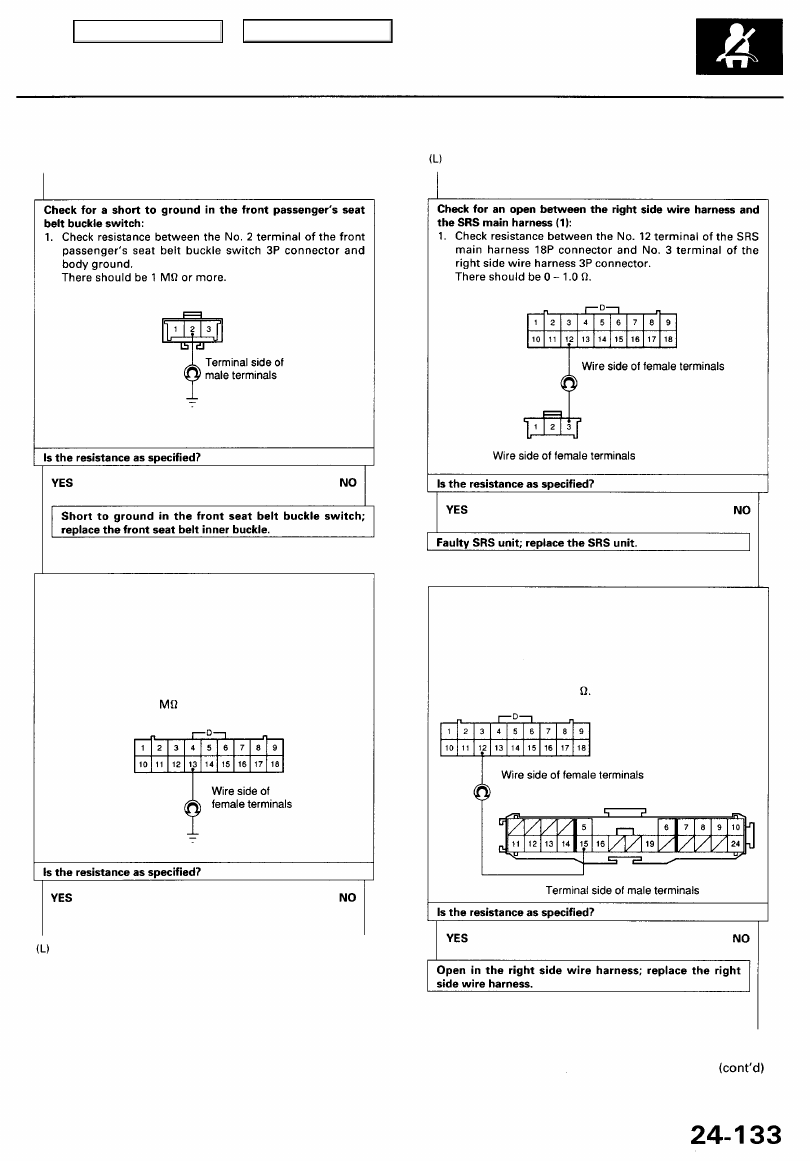

Check for a short to ground in the low line:

1. Disconnect the front passenger's tension reducer

solenoid connector from the front passenger's tension

reducer solenoid.

2. Disconnect the airbag connectors (see page

24-33

).

3. Disconnect the SRS main harness 18P connector from

the SRS unit.

4. Check resistance between the No. 13 terminal of the SRS

main harness 18P connectors and body ground.

There should be 1 or more.

Check for an open between the right side wire harness and
the SRS main harness (2):

1. Disconnect the right side wire harness 24P connector

(see page

24-97

).

2. Check resistance between the No. 12 terminal of the SRS

main harness 18P connector and the No. 15 terminal of

the main wire harness 24P connector.
There should be 0- 1.0

To page

24-134

 (M)

To page

24-134

 (N)

Main Menu

Table of Contents

Troubleshooting - '99 - 01 Models

DTC 9-4 (cont'd)

From page

24-133

 (N) From page

 24-133

 (M)

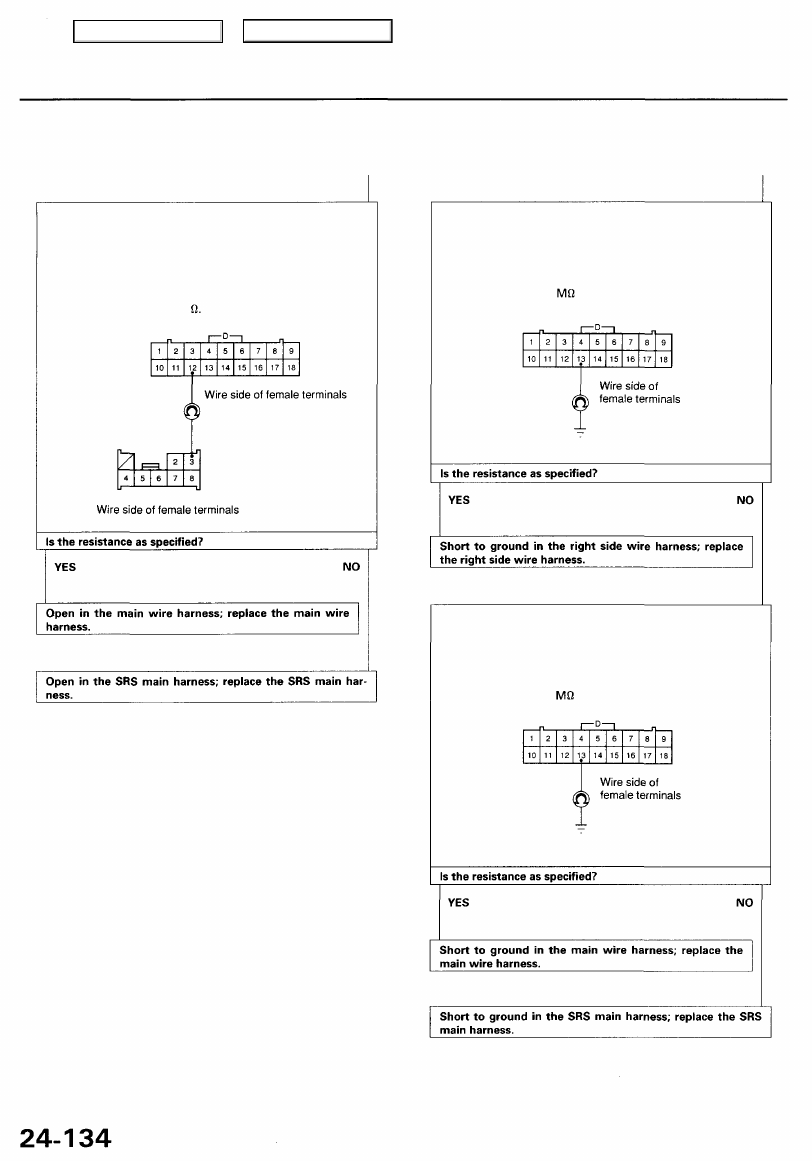

Check for a short to ground between the right side wire

harness and the SRS main harness (1):

1. Disconnect the right side wire harness 24P connector

(see page

24-97

).

2. Check resistance between the No. 13 terminal of the SRS

main harness 18P connector and body ground.

There should be 1 or more.

Check for an open between the right side wire harness and
the SRS main harness (3):

1. Disconnect the main wire harness 8P connector from the

SRS main harness (see page

 24-93

).

2. Check resistance between the No. 12 terminal of the SRS

main harness 18P connector and the No. 3 terminal of

the SRS main harness 8P connector.
There should be 0 - 1.0

Check for a short to ground between the right side wire
harness and the SRS main harness (2):

1. Disconnect the main wire harness 8P connector from the

SRS main harness (see page

24-93

).

2. Check resistance between the No. 13 terminal of the SRS

main harness 18P connector and body ground.

There should be 1 or more.

Main Menu

Table of Contents

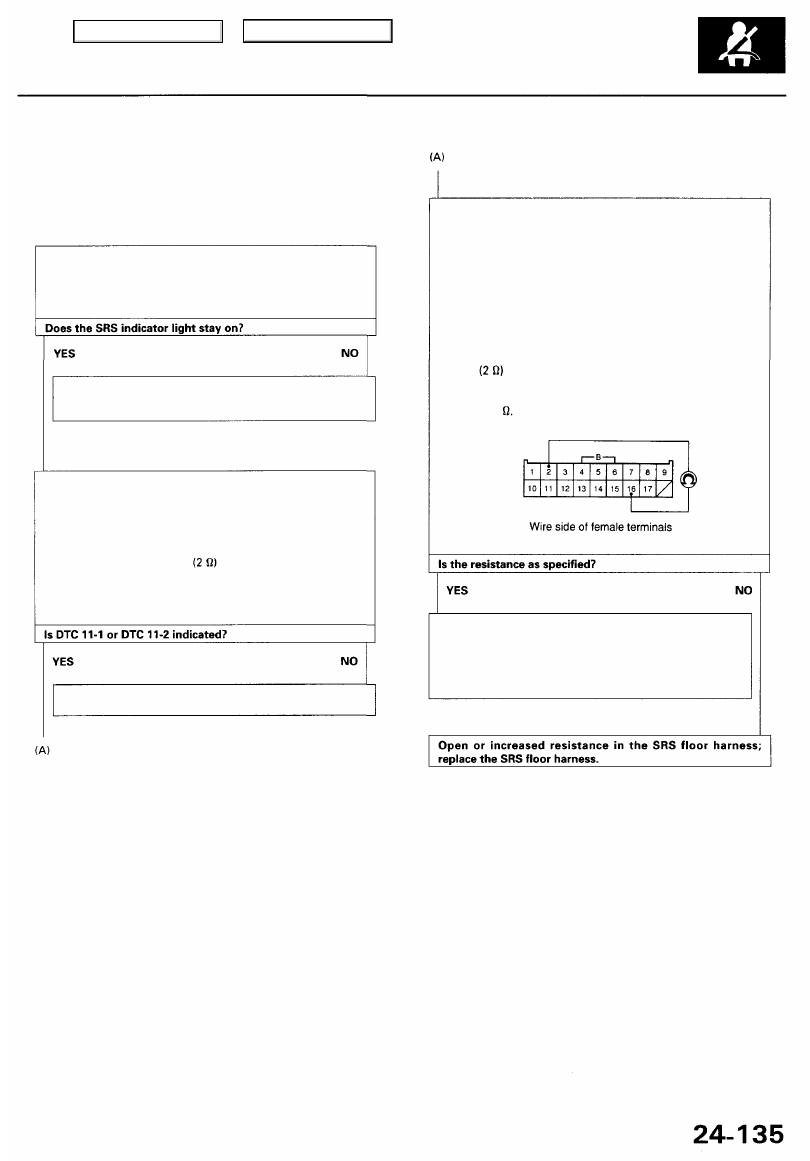

DTC 11-1 and DTC 11-2

CAUTION: Whenever the ignition switch is ON (II), or

has been turned OFF for less than 3 minutes, be careful

not to bump the SRS unit or the side impact sensor; the

airbags could accidentally deploy and cause damage or

injuries.

Check for an open or increased resistance in the SRS floor
harness:

1. Disconnect the negative battery cable, and wait for 3

minutes.

2. Disconnect between the front passenger's side airbag 2P

and the SRS floor harness 2P connectors, between the
driver's seat belt tensioner 2P and the left side wire har-
ness 2P connectors, and between the front passenger's
seat belt tensioner 2P and the right side wire harness 2P
connectors (see page

24-95

,

24-96

).

3. Disconnect the SRS floor harness 18P connector from the

SRS unit (see page

24-92

). Do not disconnect the special

tool from the SRS floor harness 2P connector.

4. Check resistance between the No. 2 and No. 16 terminals

of the SRS floor harness 18P connector. There should be
2.0-3.0

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (see page

24-87

).

2. Turn the ignition switch ON (II), and check that the SRS

indicator light comes on for about 6 seconds, and then
goes off.

Intermittent failure, system is OK at this time. See

Troubleshooting Intermittent Failures on page

24-87

.

Check for an open or increased resistance in the driver's
side airbag inflator:

1. Disconnect the negative battery cable, and wait for 3

minutes.

2. Disconnect the SRS floor harness 2P connector from the

driver's side airbag 2P connector (see page

24-96

).

3. Connect the special tool to the SRS floor harness 2P

connector (see page

24-96

).

4. Reconnect the negative battery cable.
5. Erase the DTC memory (see page

24-87

).

6. Read the DTC (see page

24-84

).

Open or increased resistance in the driver's side airbag
inflator; replace the driver's side airbag (see page

24-164

).

Faulty SRS unit or poor contact at the SRS floor harness
18P connector and the SRS unit; check the connection
between the SRS floor harness 18P connector and the
SRS unit.
• If the connector is OK, replace the SRS unit (see page

24-181

).

Main Menu

Table of Contents

Troubleshooting - '99 - 01 Models

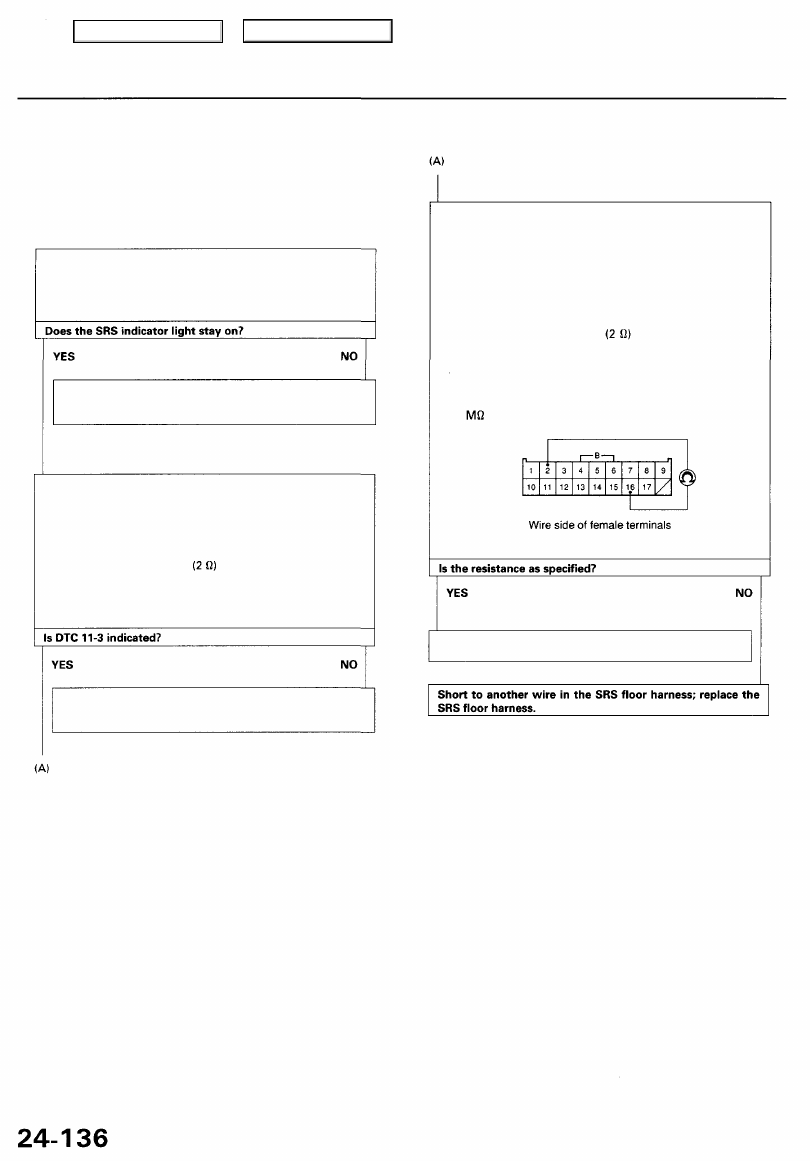

DTC 11-3

CAUTION: Whenever the ignition switch is ON (II), or
has been turned OFF for less than 3 minutes, be careful
not to bump the SRS unit or the side impact sensor; the

airbags could accidentally deploy and cause damage or

injuries.

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (see page

24-87

).

2. Turn the ignition switch ON (II), and check that the SRS

indicator light comes on for about 6 seconds, and then
goes off.

Check for a short to another wire in the SRS floor harness:

1. Disconnect the negative battery cable, and wait for 3

minutes.

2. Disconnect between the front passenger's side airbag 2P

and the SRS floor harness 2P connectors, between the
driver's seat belt tensioner 2P and the left side wire har-
ness 2P connectors, and between the front passenger's
seat belt tensioner 2P and the right side wire harness 2P
connectors (see page

24-95

,

24-96

).

3. Disconnect the special tool from the SRS floor har-

ness 2P connector (see page

24-96

).

4. Disconnect the SRS floor harness 18P connector from

the SRS unit (see page

24-92

).

5. Check resistance between the No. 2 and No. 16 terminals

of the SRS floor harness 18P connector. There should be

1 or more.

Check for a short to another wire in the driver's side airbag
inflator:

1. Disconnect the negative battery cable, and wait for 3

minutes.

2. Disconnect the SRS floor harness 2P connector from the

driver's side airbag 2P connector (see page

24-96

).

3. Connect the special tool to the SRS floor harness 2P

connector (see page

24-96

).

4. Reconnect the negative battery cable.
5. Erase the DTC memory (see page

24-87

).

6. Read the DTC (see page

24-84

).

Faulty SRS unit; replace the SRS unit (see page

24-181

).

Short to another wire in the driver's side airbag inflator;
replace the driver's side airbag (see page

24-164

).

Intermittent failure, system is OK at this time. See

Troubleshooting Intermittent Failures on page

24-87

.
