Fog Lights

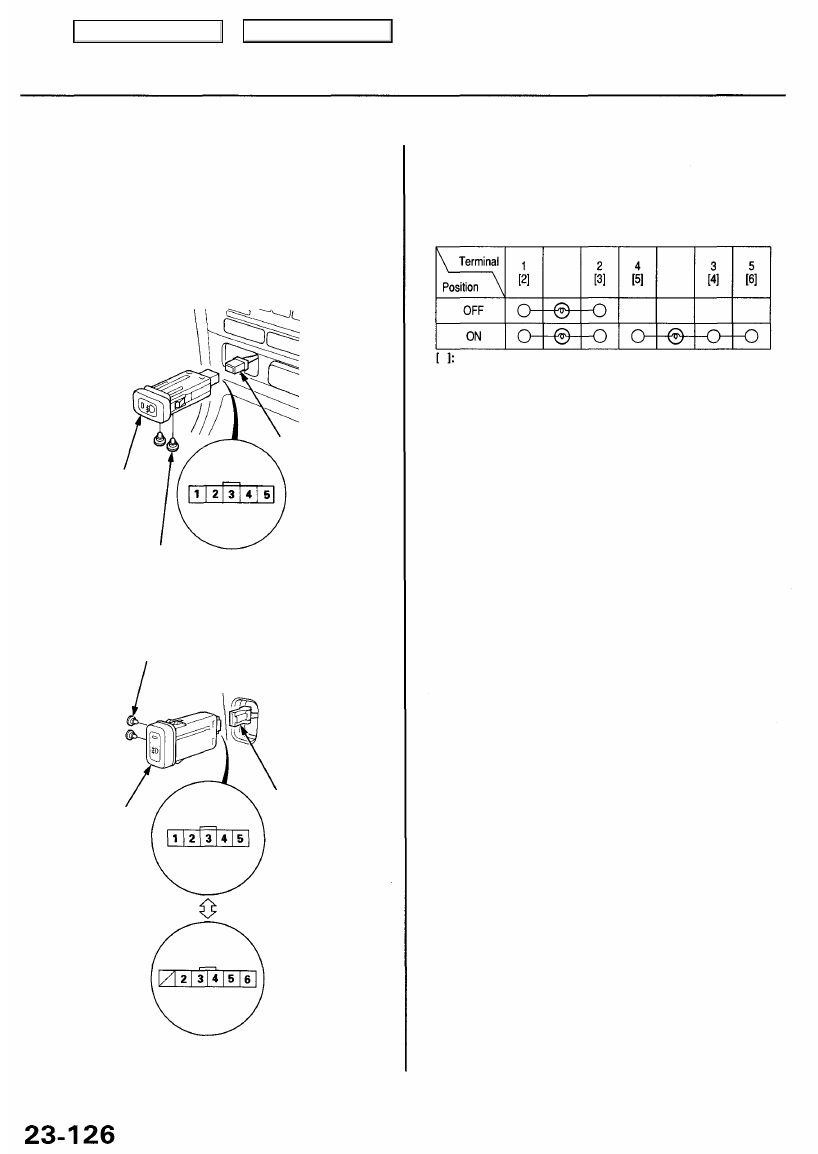

Switch Test

NOTE: You can also test the switch by using the self-

diagnosis function (mode 2). (See page

23-252

.)

1. Remove the fog light switch, then disconnect the

connector.

Without Navigation System:

FOG

LIGHT SWITCH

BULB (0.84 W)

5P CONNECTOR

With Navigation System:

2. Check for continuity between the terminals in each

switch position according to the table.

'99-01 models with Navigation System

BULB (0.84 W)

FOG

LIGHT SWITCH

CONNECTOR

'96 - 98 models

'99 - 01 models

Main Menu

Table of Contents

Adjustment

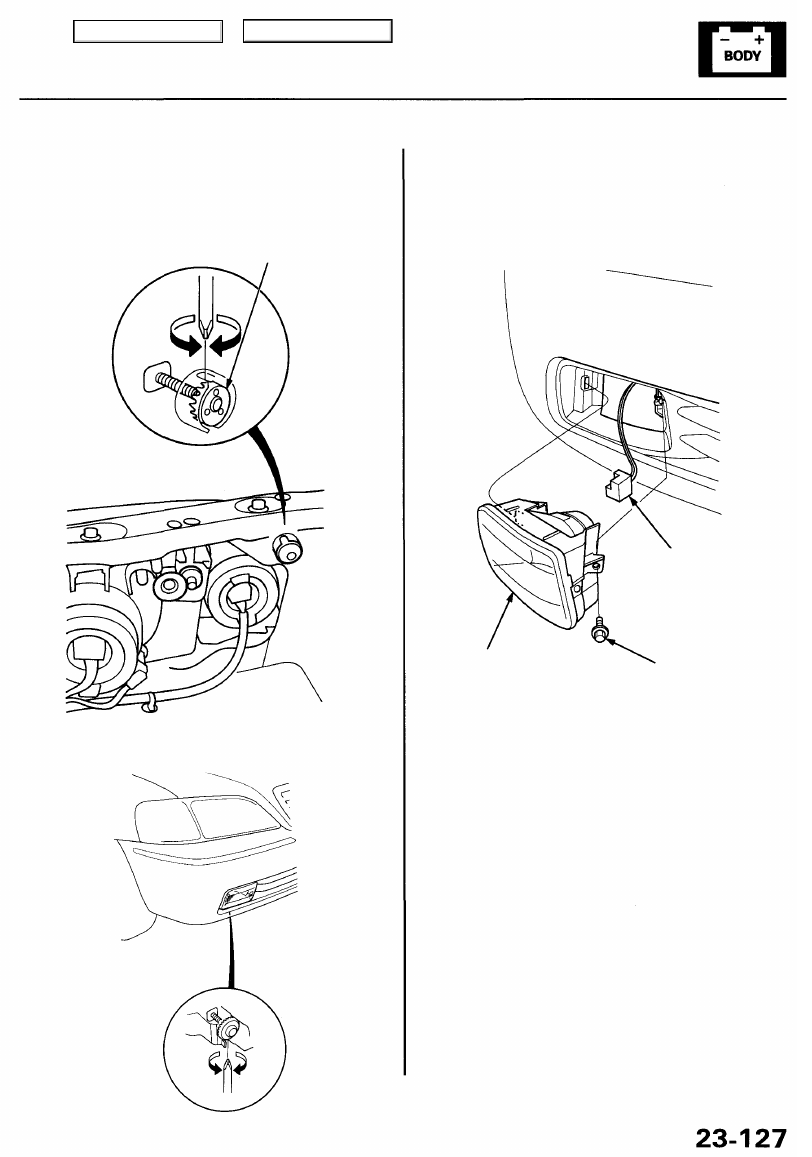

1. Adjust the fog lights to local requirements by turn-

ing the adjusters.

'96-98 models:

ADJUSTER

Replacement

CAUTION: Fog lights become very hot in use; do not
touch them or the attaching hardware immediately
after they have been turned off.

1. Remove the mounting bolt.

2P CONNECTOR

MOUNTING
BOLT

FOG LIGHT
(Bulb: 55 W)

2. Remove the fog light assembly, then disconnect the

2P connector.

3. Install the fog light in the reverse order of removal.

4. After replacement, adjust the fog lights to local

requirements.

'99 - 01 models:

Main Menu

Table of Contents

3. Take the lens off, then replace the bulb.

3. Take the lens off, then replace the bulb.

Replacement

'96 - 98 models:

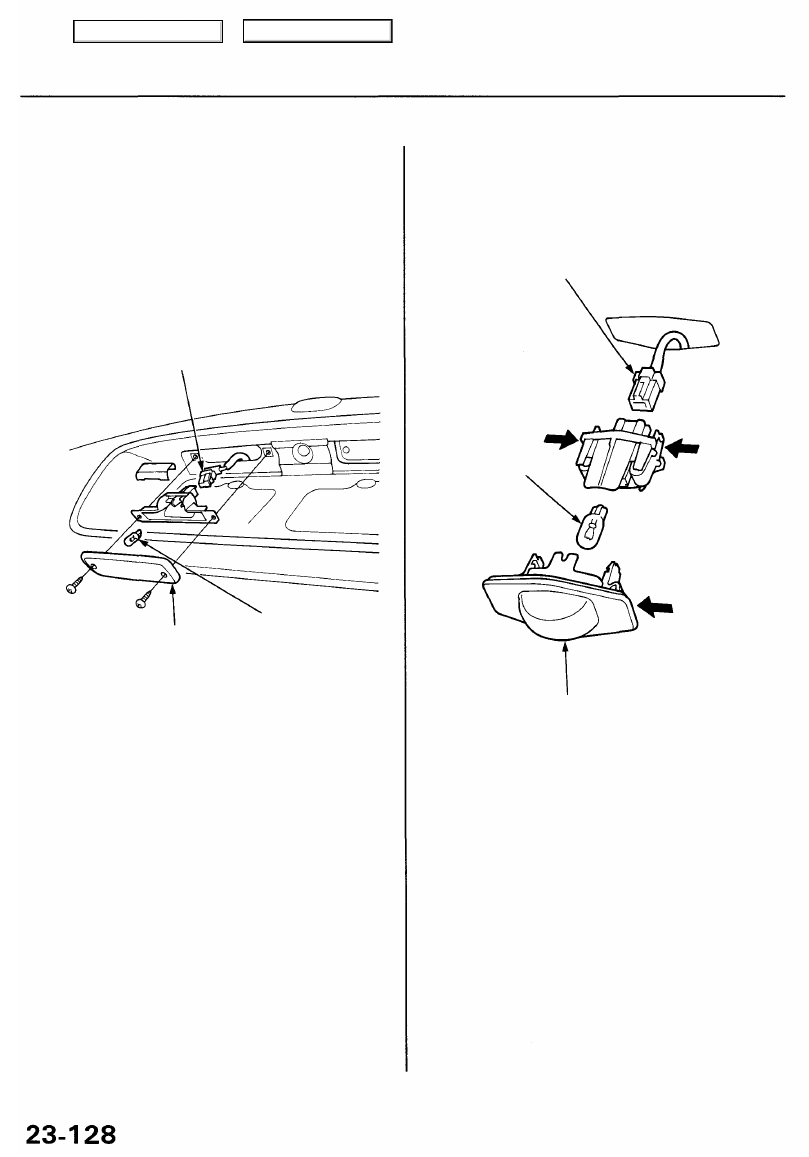

1. Remove the two screws from the license plate light

assembly.

2. Pull the light out, and disconnect the 2P connector

from the light.

License Plate Light

2P CONNECTOR

'99 - 01 models:

1. Slide and pull out the license plate light.

2. Disconnect the 2P connector from the light.

2P CONNECTOR

BULB (5W)

LENS

BULB (3CP)

LENS

Main Menu

Table of Contents

High Mount Brake Light
Replacement

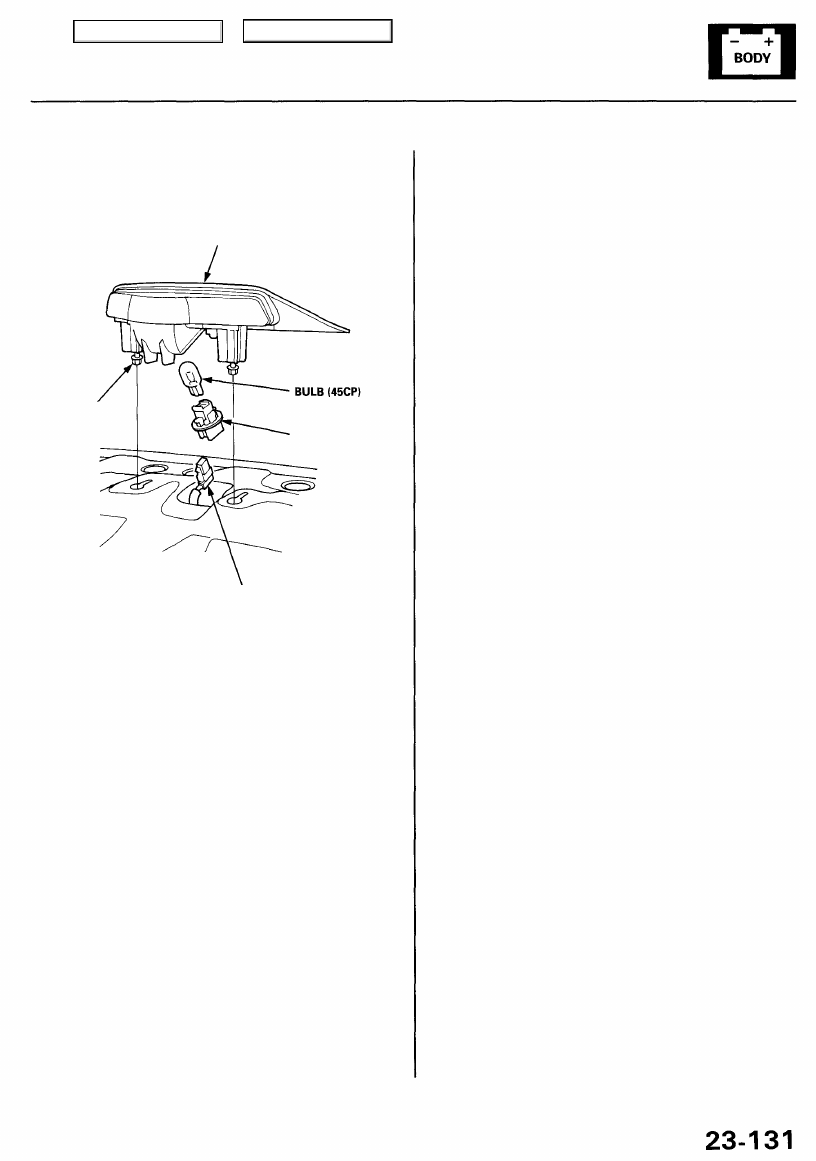

1. Remove the rear shelf (see

section 20

).

2. Loosen the mounting bolts.

HIGH MOUNT BRAKE LIGHT

3. Remove the high mount brake light.

2P CONNECTOR

SOCKET

MOUNTING
BOLT
