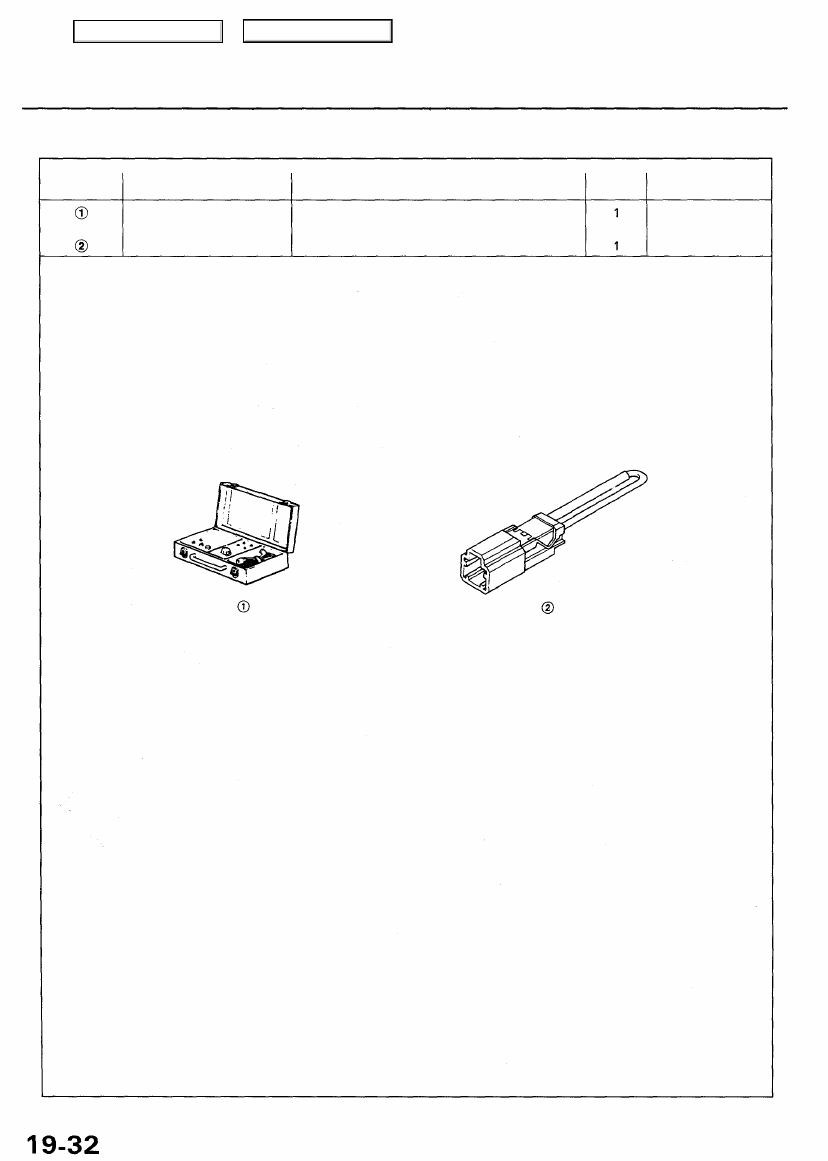

Special Tools

Ref. No.

Tool Number

Description

Qty

Page Reference

07HAJ-SG0010Aor
07HAJ - SG0010B
07PAZ-0010100

ALB Checker

SCS Service Connector

19-95

19-40

Main Menu

Table of Contents

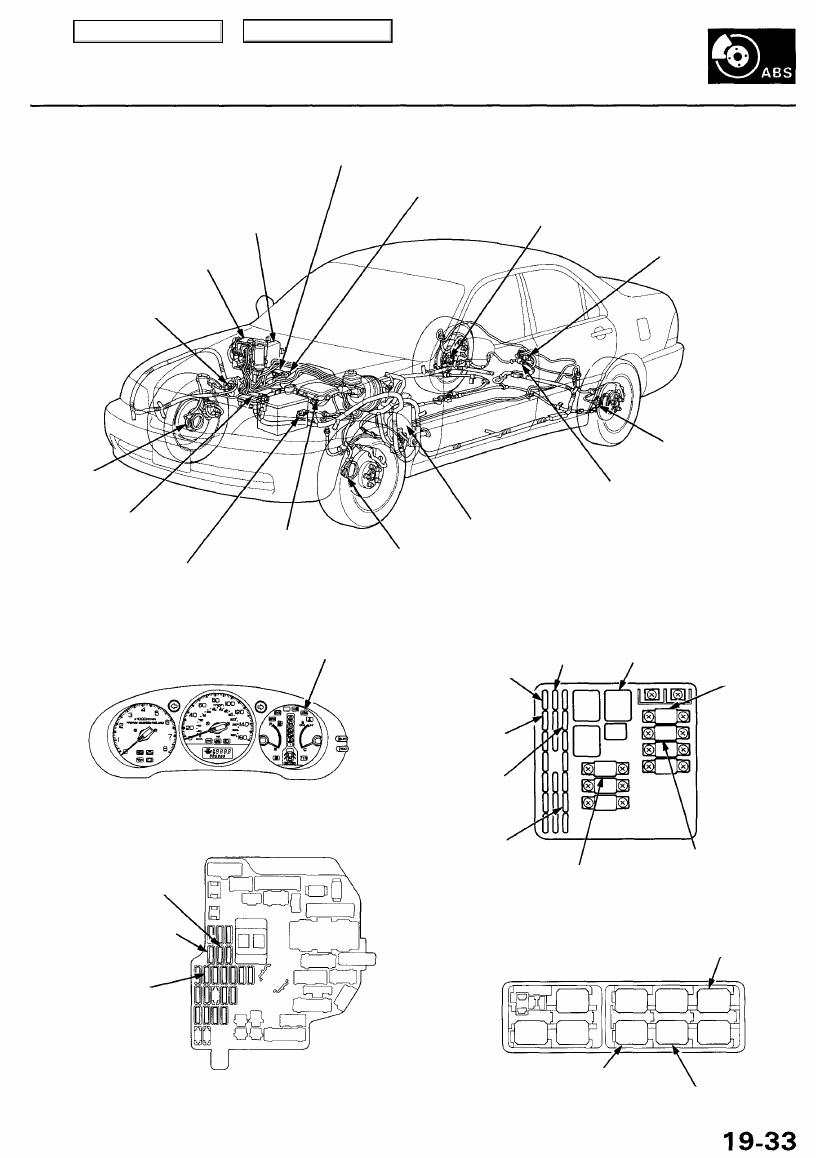

Component Locations

ABS CONTROL UNIT

MODULATOR UNIT

SERVICE CHECK CONNECTOR (2P)

ABS INSPECTION CONNECTOR (6P)

RIGHT-REAR WHEEL SENSOR

RIGHT-FRONT WHEEL
SENSOR CONNECTOR

RIGHT-FRONT

WHEEL SENSOR

LEFT-REAR WHEEL

SENSOR CONNECTOR

LEFT-REAR
WHEEL SENSOR

RIGHT-REAR WHEEL
SENSOR CONNECTOR

UNDER-HOOD
RELAY BOX B

UNDER-HOOD
FUSE/RELAY BOX

UNDER-DASH FUSE/RELAY BOX

LEFT-FRONT WHEEL SENSOR

LEFT-FRONT WHEEL

SENSOR CONNECTOR

GAUGE ASSEMBLY:

ABS INDICATOR LIGHT

UNDER-DASH FUSE/RELAY BOX:

METER
(7.5 A) FUSE

ABS B2

(15 A) FUSE

ABS B1

(20 A) FUSE

METER
(15 A) FUSE

BATTERY
(120 A) FUSE

ABS MOTOR (40 A) FUSE

IG SW (50 A) FUSE

UNDER-HOOD RELAY BOX C:

REAR FAIL-SAFE RELAY

METER RELAY

FRONT FAIL-SAFE RELAY

ABS UNIT
(7.5 A) FUSE

STOP/HORN

(ISA) FUSE

ABS PUMP
MOTOR RELAY

UNDER-HOOD FUSE/RELAY BOX:

ECU
(20 A) FUSE

R/C MIRROR
(7.5 A) FUSE

Main Menu

Table of Contents

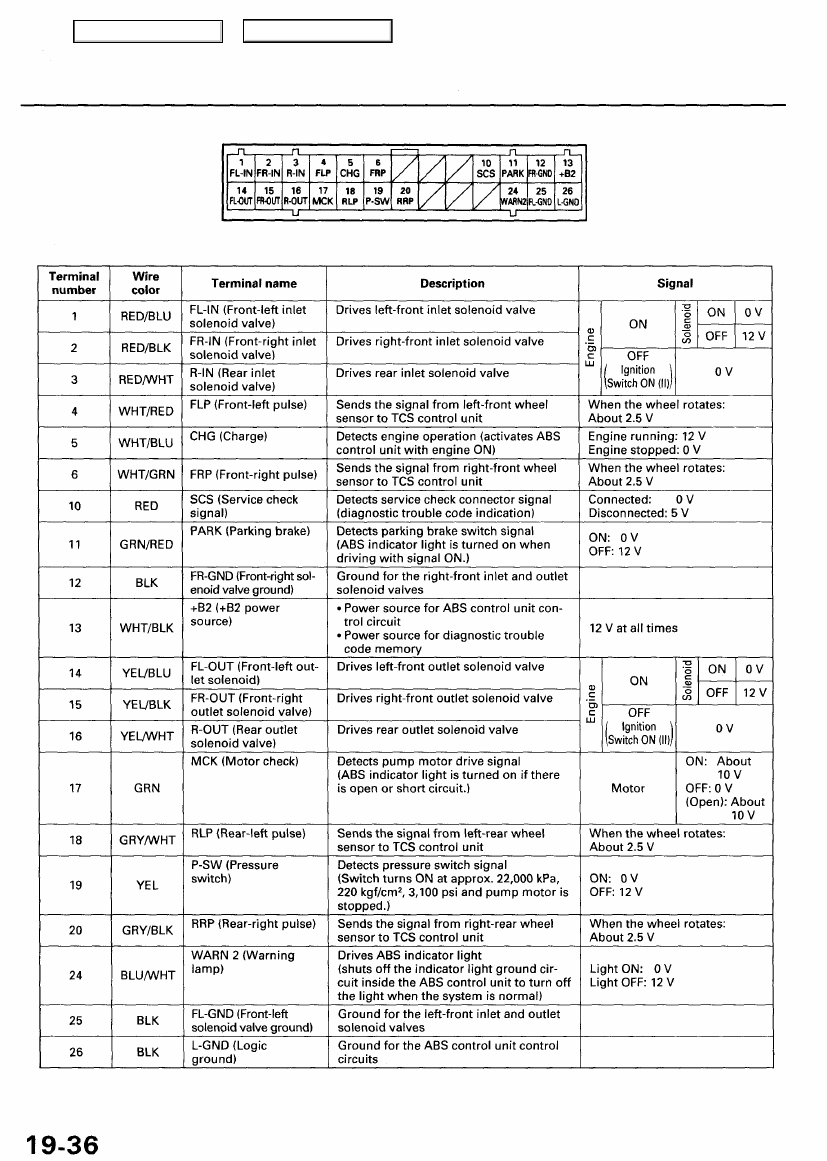

ABS Control Unit Terminal Arrangement

26P CONNECTOR

Terminal side of male terminals

26P CONNECTOR

NOTE: Standard voltage is 12 V.

Main Menu

Table of Contents

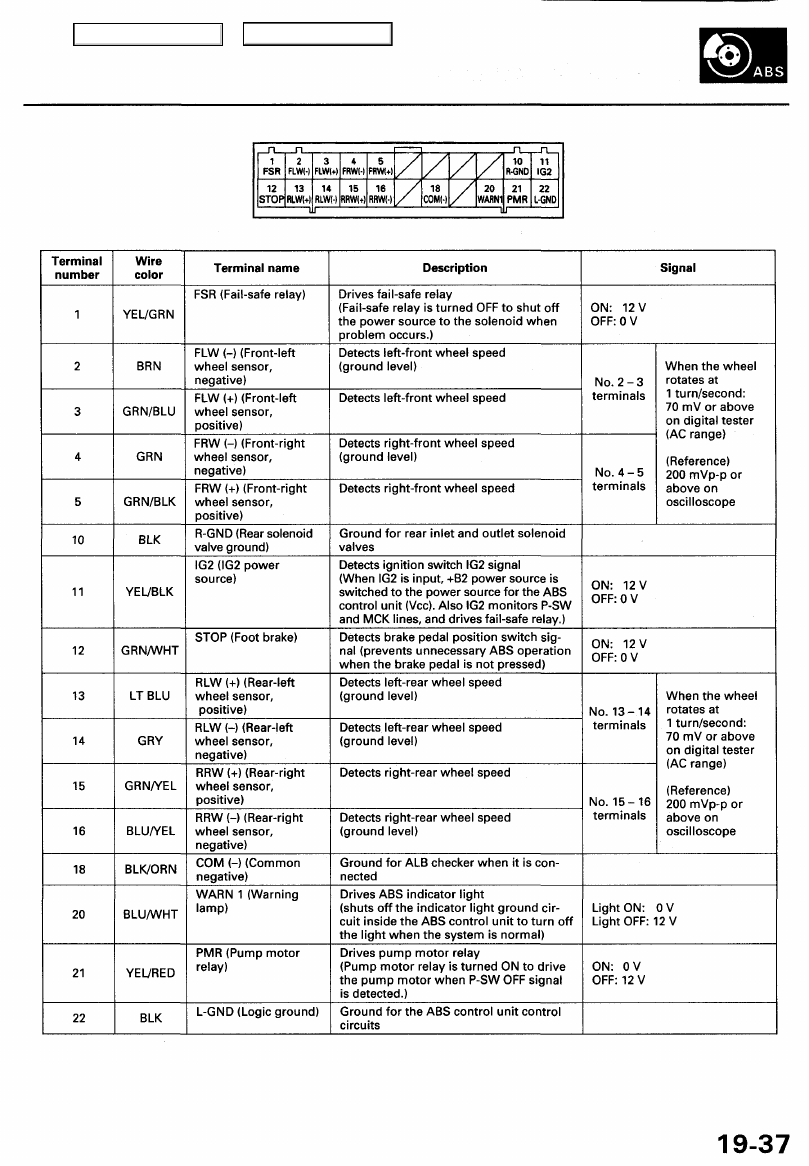

22P CONNECTOR

22P CONNECTOR

Terminal side of male terminals

NOTE: Standard voltage is 12 V.
