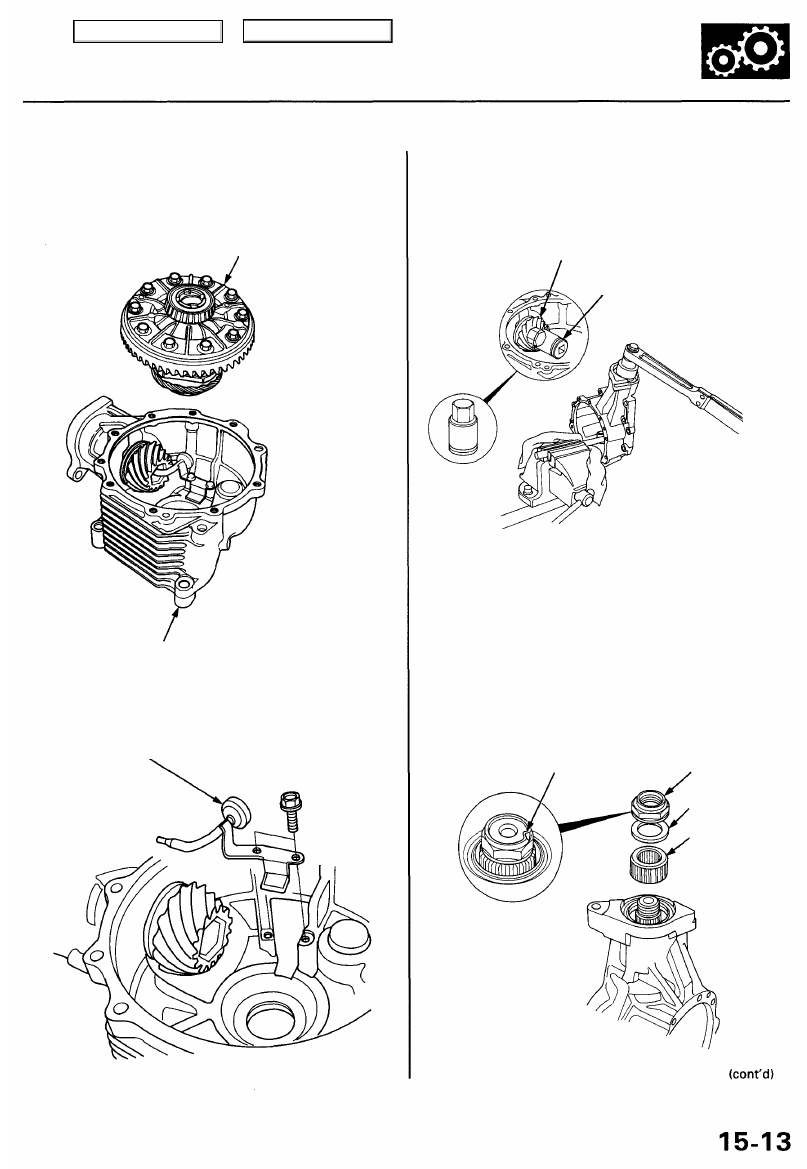

5. Remove the differential carrier from the differential

case.

DIFFERENTIAL CARRIER

DIFFERENTIAL CASE

6. Remove the oil guide pipe.

OIL GUIDE
PIPE

7. Hold the drive pinion with a 1 1/4" (32 mm) hex bit

and socket as shown.

DRIVE PINION

1 1/4" (32 mm) HEX BIT and SOCKET
(Commercially available)

8. Raise the locknut tab from the groove of the drive

pinion, and remove the locknut, thrust washer and
pinion hub.

NOTE: Be sure the tab of the locknut is completely

clear of the groove or damage to the threads can
occur.

TAB

LOCKNUT
Replace.

THRUST WASHER

PINION HUB

Main Menu

Table of Contents

Differential Assembly

Disassembly (cont'd)

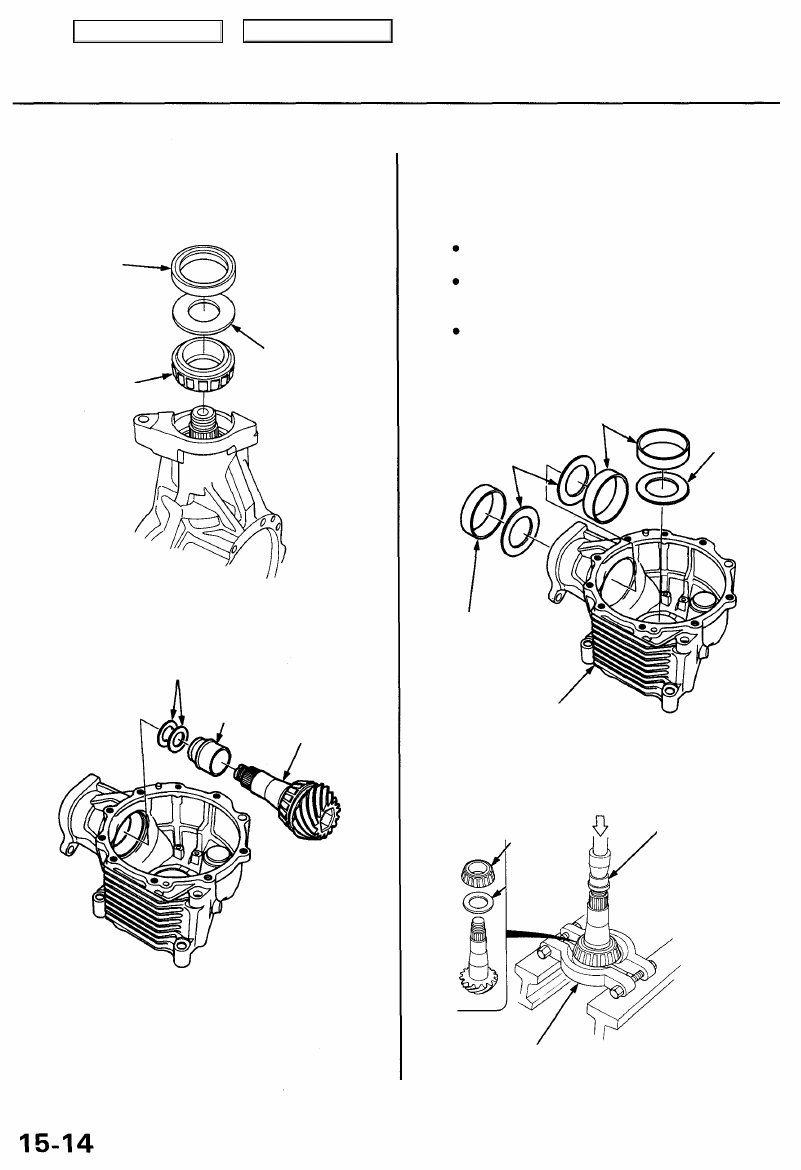

9. Remove the oil seal, then remove the thrust washer.

Use a plastic hammer to carefully tap the drive pin-
ion out of the tapered roller bearing, then remove

the bearing.

OIL SEAL
Replace.

TAPERED ROLLER
BEARING

THRUST WASHER

10. Remove the drive pinion, pinion spacer and thrust

washers.

THRUST WASHERS

PINION SPACER
Replace.

DRIVE PINION

11. Remove the bearing outer races, thrust washers and

79.5 mm thrust shims from the differential case by

heating the differential case to about 212°F (100°C).

NOTE:

Do not heat the differential case in excess of 212°F
(100°C).
If the bearing outer race was removed by heating,
allow the differential case to cool to room tem-
perature.
Replace the tapered roller bearing with a new one

whenever the bearing outer race is replaced.

BEARING OUTER RACES

THRUST WASHERS

79.5 mm

THRUST

SHIM(S)
(1 or 2 shims)

BEARING OUTER
RACE

DIFFERENTIAL
CASE

12. Remove the tapered roller bearing and 43 mm

thrust shim using a press as shown.

PRESS

TAPERED

ROLLER
BEARING

,43

 mm

THRUST

SHIM

ATTACHMENT,

32 x 35 mm

07746-0010100

BEARING SEPARATOR, O - 4 1/2 in
(Commercially available)

Main Menu

Table of Contents

Differential Carrier

Tapered Roller Bearing Replacement Backlash Inspection

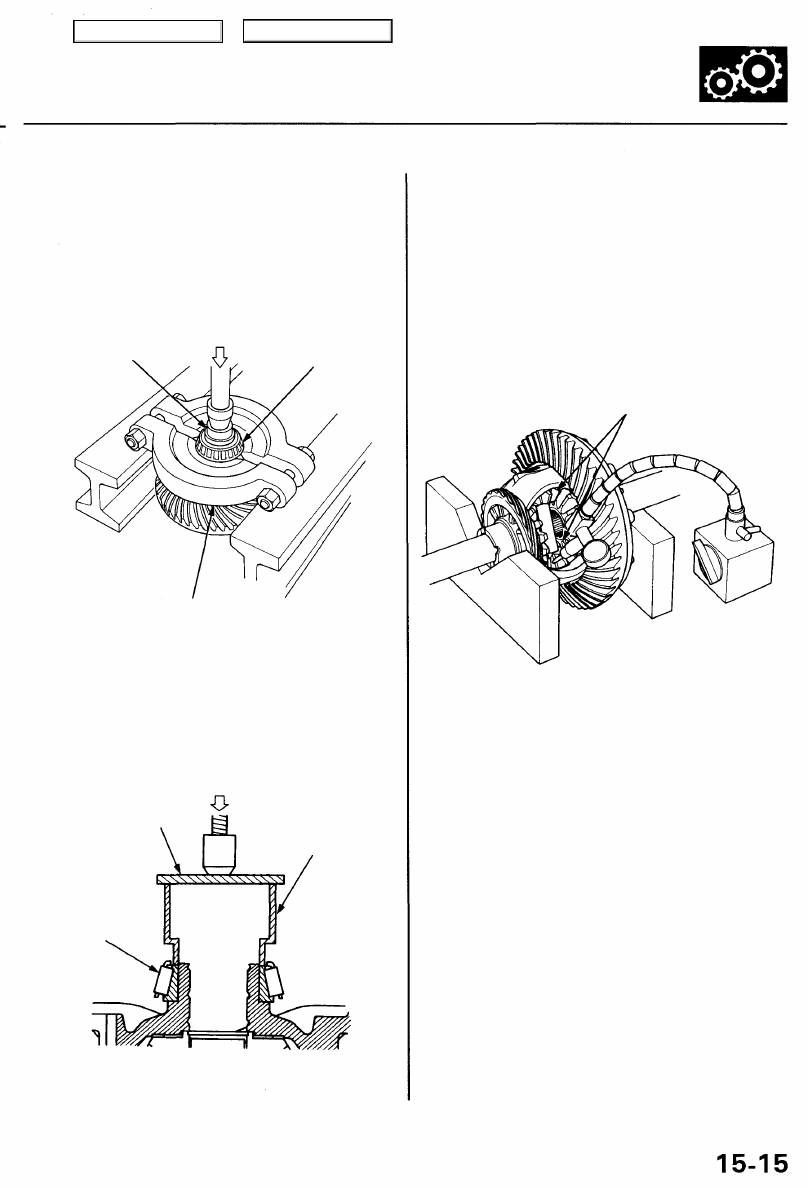

1. Remove the tapered roller bearings using the bear-

ing separator and a press as shown.

NOTE: Support the differential carrier with your
hand so it does not fall and hit the ground when
pressed clear.

ATTACHMENT,
32 x 35 mm

07746-0010100

PRESS

TAPERED

ROLLER
BEARING

BEARING SEPARATOR, 0 - 4 1/2 in
(Commercially available)

2. Install the both tapered roller bearings using the

special tool and a press as shown.

PRESS

STEEL BLOCK

ATTACHMENT,
45 x 55 mm I.D.

07MAD-PR90100

TAPERED ROLLER

BEARING

1. Remove the tapered roller bearings (see tapered

roller bearing replacement).

2. Install the left driveshaft and the intermediate shaft

in the side gears.

3. Measure the backlash of both pinion gears.

Standard: 0.05 - 0.15 mm (0.002 - 0.006 in)
Service Limit: 0.30 mm (0.012 in)

PINION GEARS

If the backlash exceeds the service limit, replace the
differential carrier.

Main Menu

Table of Contents

Differential Carrier

Ring Gear Replacement

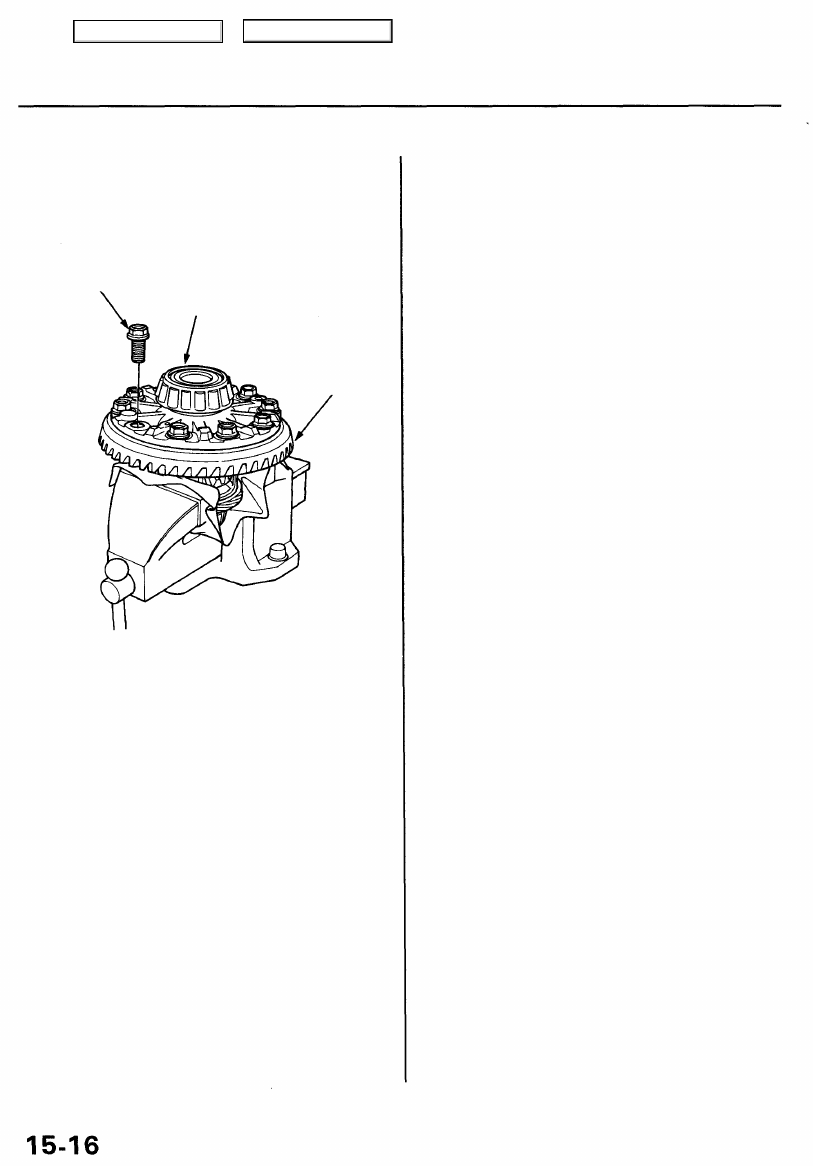

1. Remove the bolts in a crisscross pattern, in several

steps, and remove the ring gear.

11 x 1.0 mm

118 N-m (12.0 kgf-m,

87 Ibf-ft)

DIFFERENTIAL
CARRIER

RING
GEAR

2.

Install the ring gear by tightening the bolts in a
crisscross pattern, in several steps. If the bolts are
difficult to tighten, make sure that the ring gear is
going onto the differential carrier correctly.
