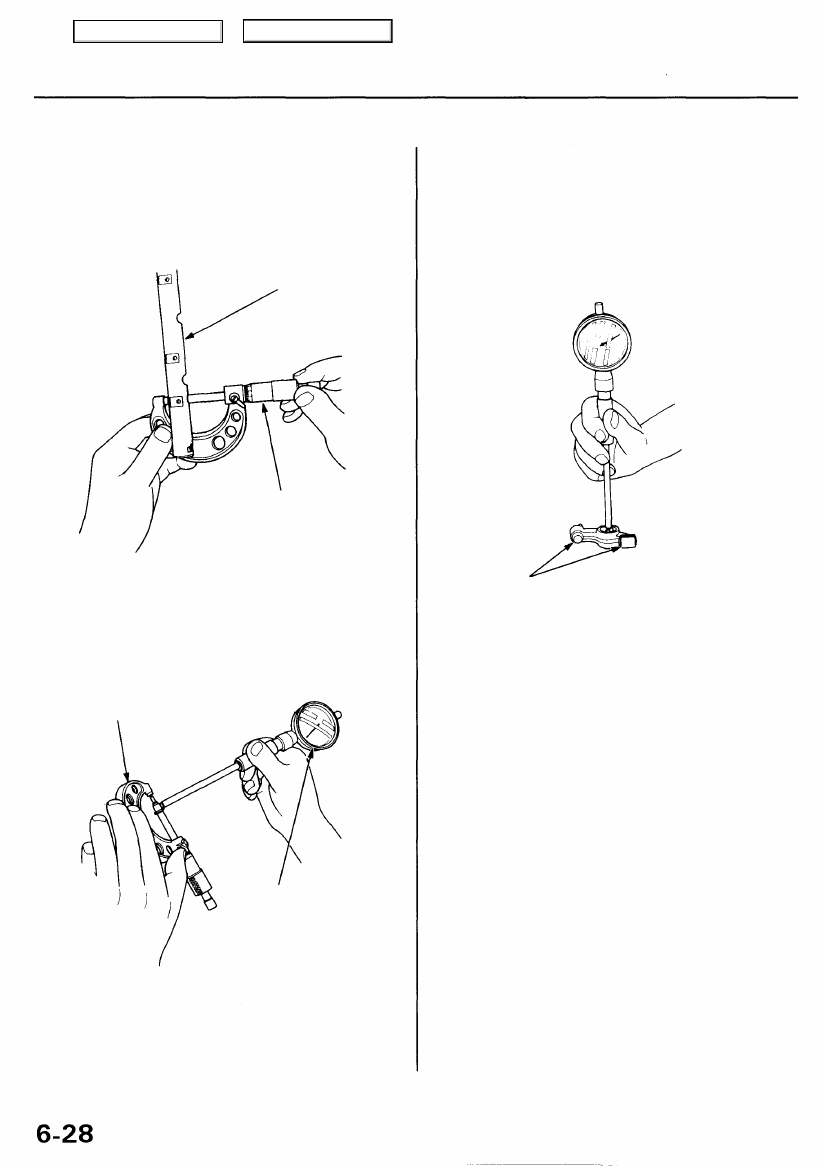

Rocker Arms and Shafts

Clearance Inspection

Measure the intake rocker shafts and exhaust rocker

shaft.

1. Measure the diameter of the shaft at the first rocker

location.

Surface should be smooth.

MICROMETER

2. Zero the gauge to the shaft diameter.

MICROMETER

CYLINDER BORE
GAUGE

3. Measure the inside diameter of each rocker arm,

and check for an out-of-round condition.

Rocker Arm-to-Shaft Clearance:
Standard (NEW): 0.018 - 0.054 mm

(0.0007 - 0.0021 in)

Service Limit: 0.08 mm (0.003 in)

Inspect rocker arm

face for wear.

4. Repeat for all rockers.

If over the service limit, replace the rocker shaft and
all overtolerance rocker arms.

Main Menu

Table of Contents

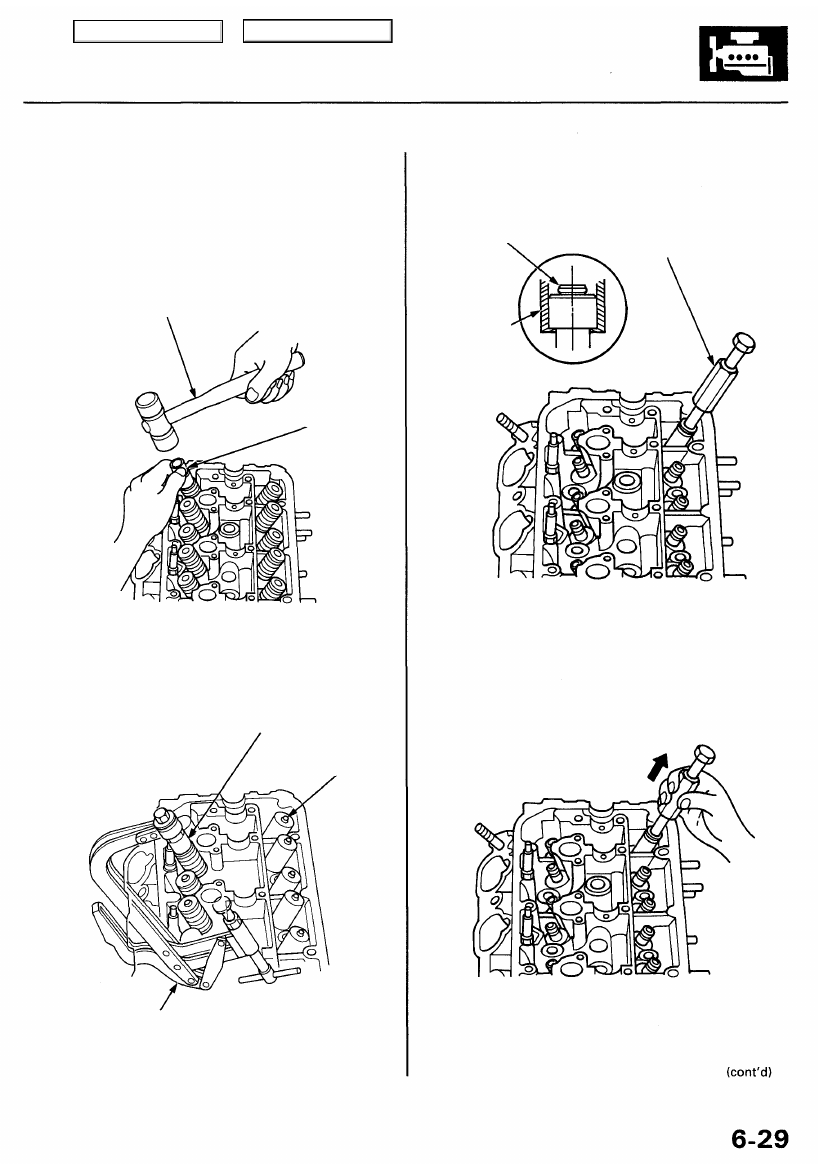

Valves, Valve Springs and Valve Seals

Removal

NOTE: Identify valves and valve springs as they are
removed so that each item can be reinstalled in its origi-
nal position.

1. Using an appropriate-sized socket and plastic mal-

let, lightly tap the valve retainer to loosen the valve
keepers before installing the valve spring compres-

sor.

PLASTIC MALLET

SOCKET

2. Install the valve spring compressor. Compress the

spring, and remove the valve keepers.

VALVE SPRING
COMPRESSOR
ATTACHMENT

07757-PJ1010A

VALVE
KEEPERS

VALVE SPRING COMPRESSOR
Snap-on CF711 or EQUIVALENT

(Commercially available)

3. Install the valve guide seal remover.

VALVE SEAL

SEAL
REMOVER

VALVE GUIDE SEAL REMOVER

LISLE P/N 57900 or KD3350
or EQUIVALENT
(Commercially available)

4. Remove the valve seal.

Main Menu

Table of Contents

Valves, Valve Springs and Valve Seals

Removal (cont'd)

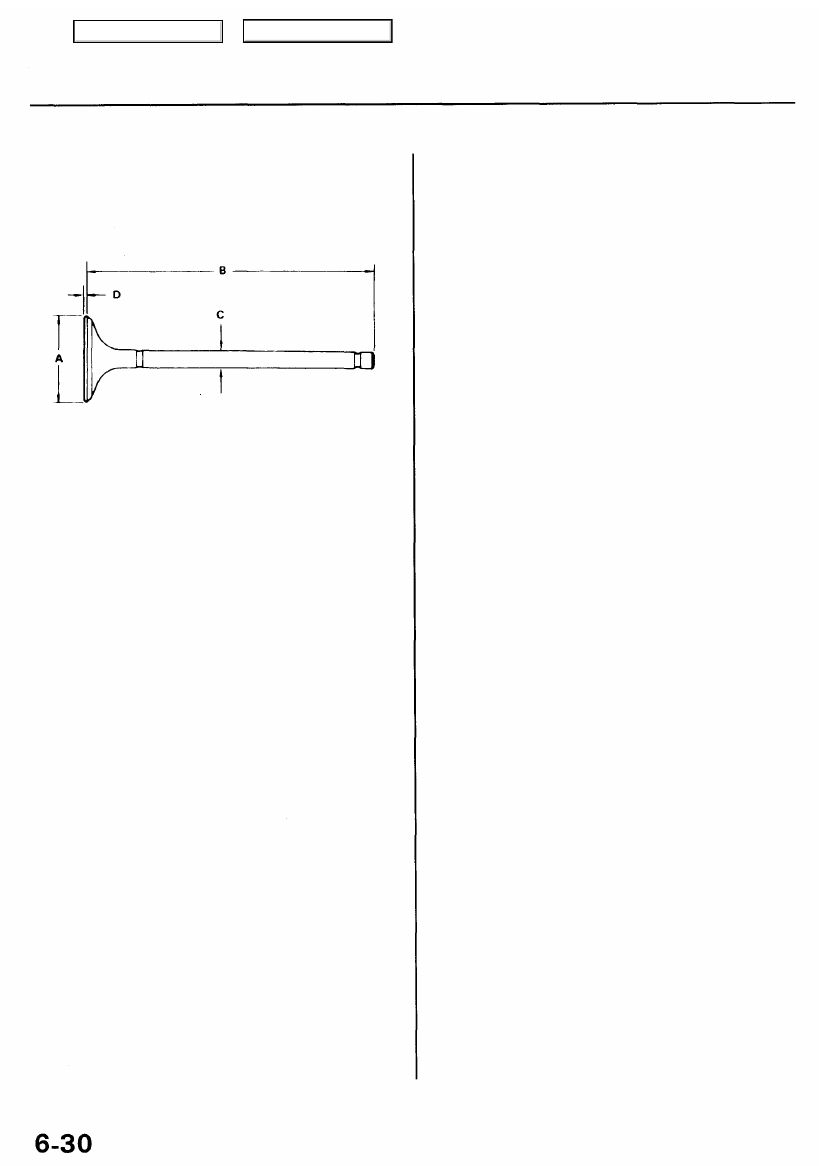

5. Inspect the valves for wear.

Intake Valve Dimensions
A Standard (New):

B Standard (New):

C Standard (New):

C Service Limit:
D Standard (New):

D Service Limit:

32.90-33.10 mm

(1.295-1.303 in)
113.58-113.88 mm
(4.472 - 4.483 in)

5.48 - 5.49 mm

(0.2157-0.2161 in)

5.45 mm (0.215 in)

0.85- 1.15 mm

(0.033 - 0.045 in)

0.65 mm (0.026 in)

Exhaust Valve Dimensions

A Standard (New):

B Standard (New):

C Standard (New):

C Service Limit:

D Standard (New):

D Service Limit:

27.90-28.10 mm

(1.098-1.106 in)
116.03-116.33 mm
(4.568 - 4.580 in)

5.45 - 5.46 mm

(0.2146 - 0.2150 in)

5.42 mm (0.213 in)

1.35- 1.65 mm

(0.053 - 0.065 in)
1.15 mm (0.045 in)

Main Menu

Table of Contents

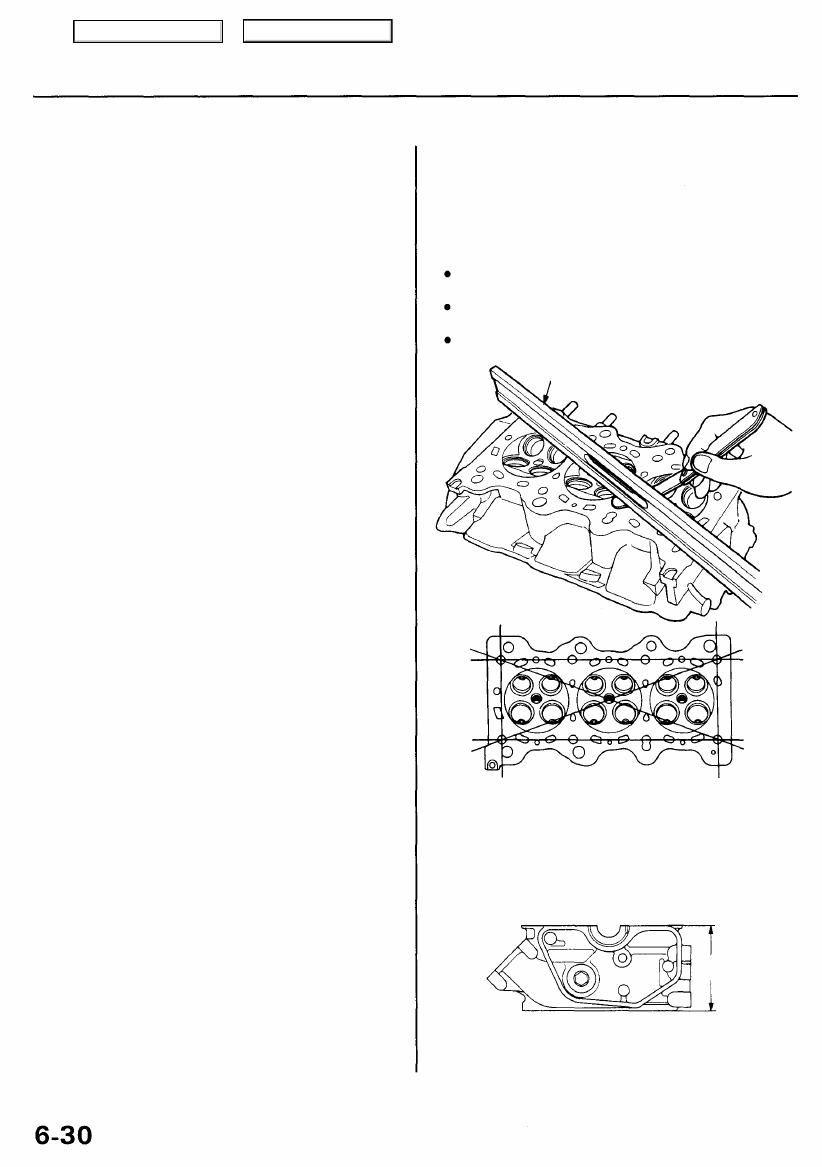

Cylinder Heads

Warpage

NOTE: If camshaft-to-holder oil clearance (see page

6-27

) is not within specifications, the cylinder head can-

not be resurfaced.

If camshaft-to-holder oil clearance is within specifica-

tions, check the cylinder head for warpage.

If warpage is less than 0.05 mm (0.002 in), cylinder
head resurfacing is not required.
If warpage is between 0.05 mm (0.002 in) and 0.2 mm
(0.008 in), resurface the cylinder head.
Maximum resurface limit is 0.2 mm (0.008 in) based

on a height of 100 mm (3.94 in).

Measure along edges and three ways across the center.

Cylinder Head Height:
Standard (New): 99.95 - 100.05 mm

(3.935 - 3.939 in)

CYLINDER

HEAD HEIGHT

Measure the cylinder head height at several points.

PRECISION STRAIGHT EDGE
