Troubleshooting

If the charging system light does not come on or does not go off, or the battery is dead or low, test the following items in

the order listed below:

1. Battery (see

section 23

)

2. Charging System Light (see below)

3. Alternator/Regulator (see page

4-27

)

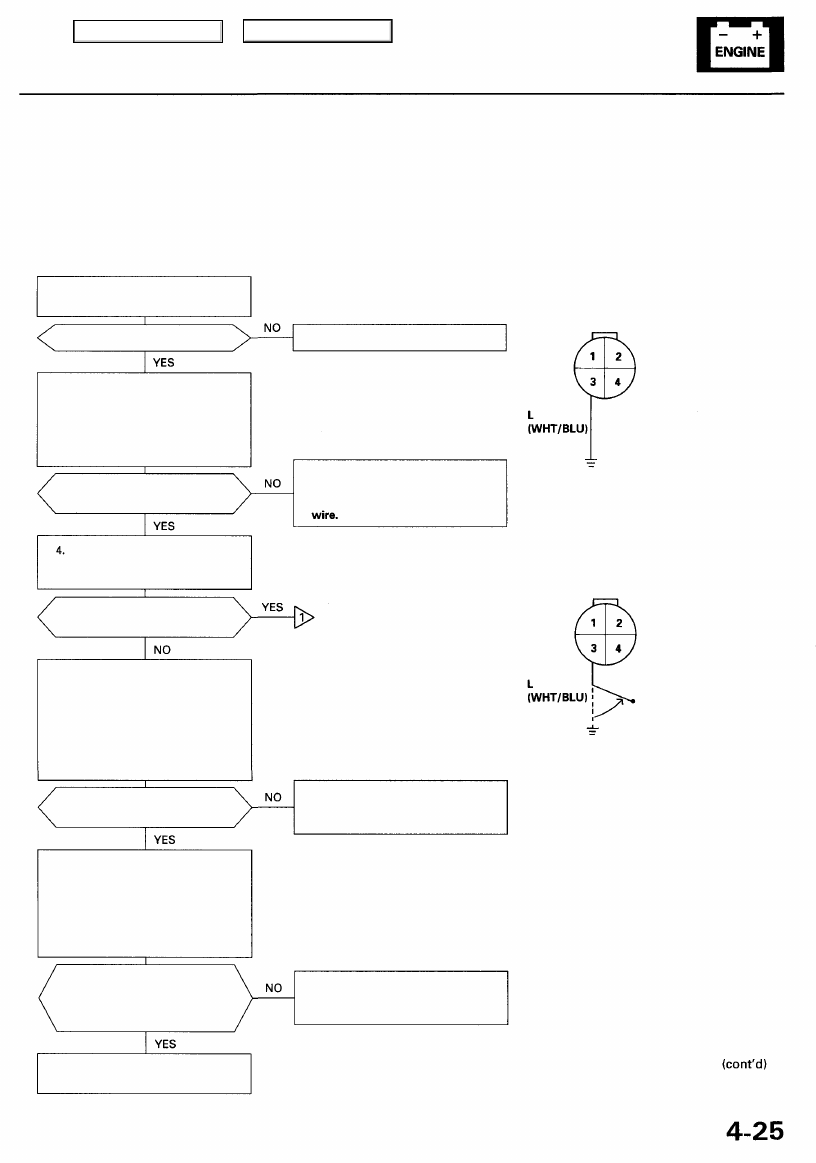

Charging System Light Test

Check the No. 20 (7.5 A) fuse in
the under-dash fuse/relay box.

Is the fuse OK?

Check for an open in the L circuit:

1. Disconnect the 4P connector

from the alternator.

2. Ground the No. 3 terminal of

the 4P connector.

3. Turn the ignition switch ON (II).

Does the charging system
light come on?

Disconnect the No. 3 terminal
of the 4P connector from the
ground.

Does the charging system
light go off?

Check for a short to body ground
in the L circuit:

1. Turn the ignition switch OFF.

2. Disconnect the ABS control

unit (C447) and passenger's
multiplex control unit (C401),
as applicable.

3. Turn the ignition switch ON (II).

Does the charging system
light stay off?

Check for short in control unit(s):

1. Turn the ignition switch OFF.

2. Reconnect the ABS control

unit connector.

3. Turn the ignition switch ON

(II), and check the charging
system light.

Did the light stay off when you

turned on the ignition switch

after connecting ABS control unit
connector?

Substitute a known-good ABS
control unit, and recheck.

ALTERNATOR
4P CONNECTOR

Replace the fuse.

Check for a blown charging sys-
tem light bulb. If the bulb is OK,
repair the open in the WHT/BLU

Wire side of
female terminals

(To page

4-26

)

Turn the ignition switch OFF, and
repair the short to ground in the
WHT/BLU wire.

Substitute a known-good pas-
senger's multiplex control unit,
and recheck.

Main Menu

Table of Contents

Charging System

Troubleshooting (cont'd)

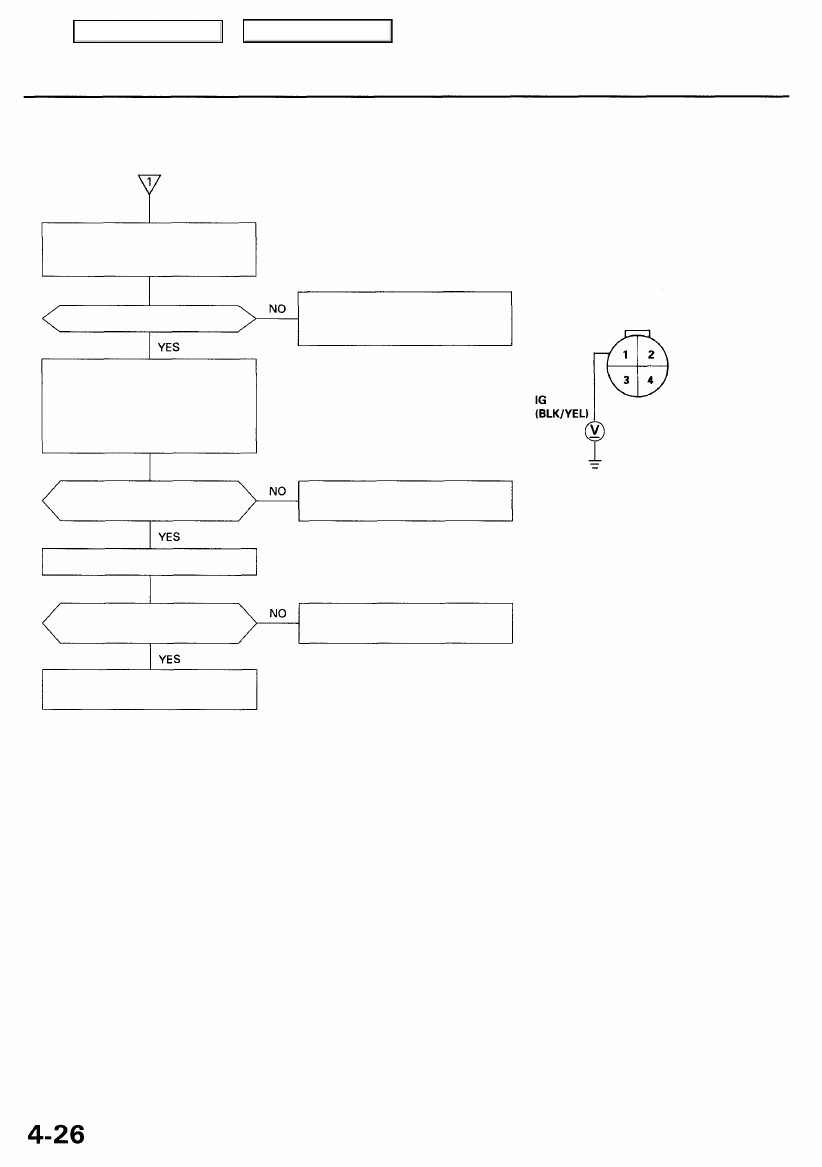

(From page

4-25

)

Check for an open in the IG circuit:

Measure the voltage at the No. 1

terminal of the 4P connector.

Is there battery voltage?

Check the Alternator/Regulator:

1. Turn the ignition switch OFF.

2. Connect the 4P connector to

the alternator.

3. Turn the ignition switch ON

(II).

Does the charging system
light come on?

4. Start the engine.

Does the charging system
light go off?

The charging system light circuit
is OK.

Turn the ignition switch OFF, and

repair the open circuit in the BLK/
YEL wire.

ALTERNATOR

4P CONNECTOR

Wire side of
female terminals

Check the alternator/regulator
(see page

4-27

).

Check the alternator/regulator
(see page

4-27

).

Main Menu

Table of Contents

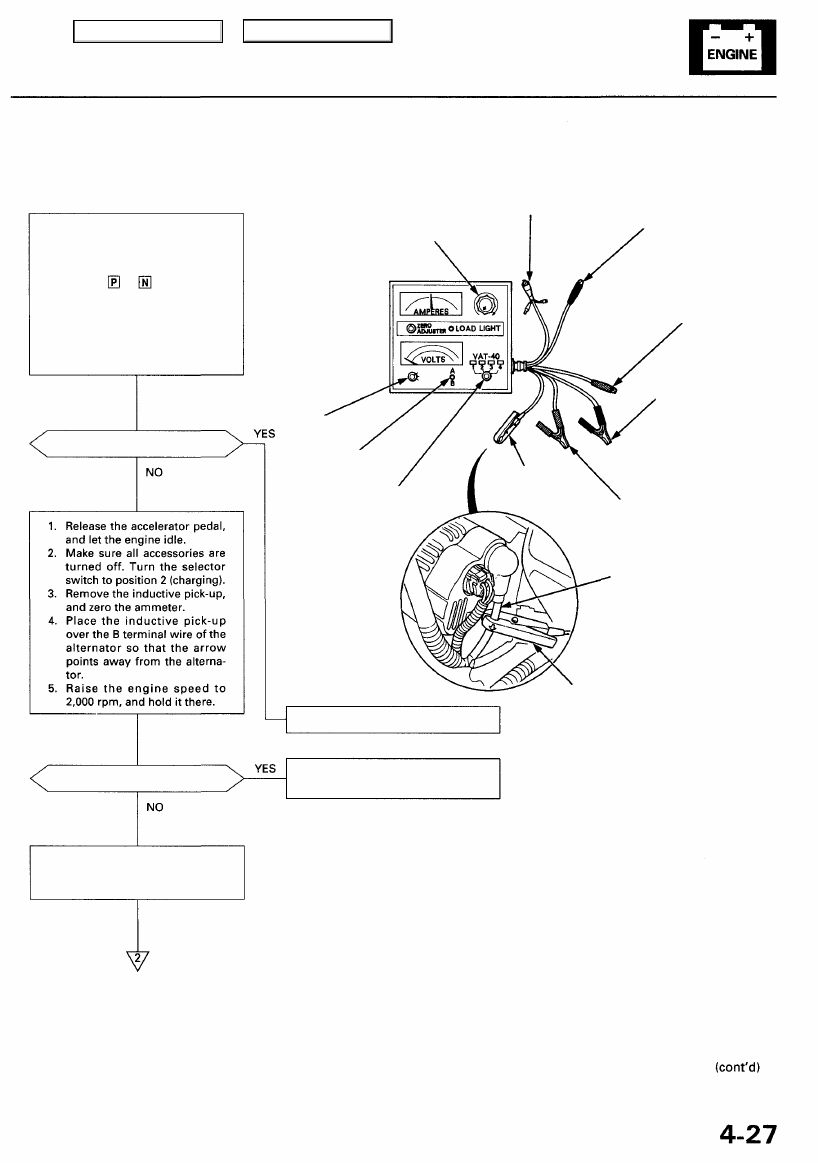

Alternator/Regulator Test

NOTE: Be sure the battery is sufficiently charged (see

section 23

).

1. Connect the Sun VAT-40 (or

equivalent tester), and turn
the selector switch to position

1 (starting).

2. Shift to or position, and

start the engine. Hold the
engine at 3,000 rpm with no
load until the radiator fan
comes on, then let it idle.

3. Raise the engine speed to

2,000 rpm, and hold it there.

Is the voltage over 15.1 V?

Is the voltage less than 13.5 V?

Apply a load with the VAT-40

until the battery voltage drops to
between 12-13.5V.

FULL FIELD

TESTER

LEAD (BLU)

LOAD ADJUSTER
(CARBON PILE)

VOLTMETER

NEGATIVE
LEAD (BLK)

VOLT
SELECTOR

VOLTMETER

POSITIVE
LEAD (RED)

NEGATIVE TESTER
CABLE (BLK)

FIELD
SELECTOR

TEST SELECTOR
SWITCH

POSITIVE TESTER
CABLE (RED)

B TERMINAL

WIRE

INDUCTIVE
PICK-UP

Replace the voltage regulator.

Test and repair the alternator com-
ponents.

(To page

4-28

)

INDUCTIVE
PICK-UP
(GRN)

Main Menu

Table of Contents

Charging System

Troubleshooting (cont'd)

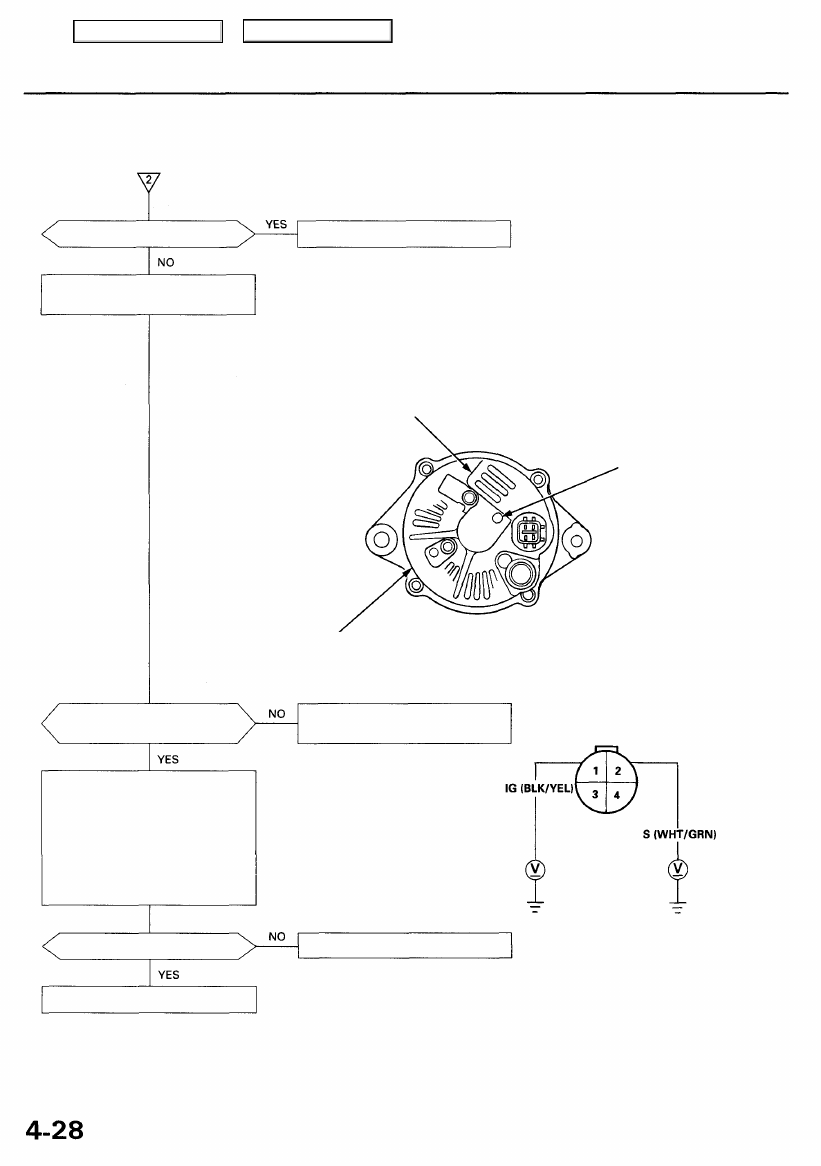

(From page

4-27

)

Is the amperage 75 A or more?

The charging system is OK.

With the engine speed still at
2,000 rpm, full-field the alternator.

CAUTION: The voltage will rise quickly when the alternator is full-fielded. Do not allow
the voltage to exceed 18 V; it may damage the electrical system.

NOTE: Attach a probe to the VAT-40 full field test lead, and insert the probe into the full

field access hole at the back of the alternator. Switch the field selector to the "A (Ground)"

position momentarily, and check the amperage reading.

REGULATOR
(Located inside
the end cover)

FULL FIELD

ACCESS HOLE

END COVER

Is the alternator output 75 A or
more?

Test and repair the alternator com-
ponents.

ALTERNATOR
4P CONNECTOR

Test the BLK/YEL Wire:

1. Turn the ignition switch OFF,

then turn it on (II) again.

2. Disconnect the 4P connector

from the alternator.

3. Measure voltage between body

ground and alternator 4P con-
nector terminals No. 1 and
No. 2 individually.

Is there battery voltage?

Repair the open in the wire.

Wire side of
female terminals

Replace the voltage regulator.
