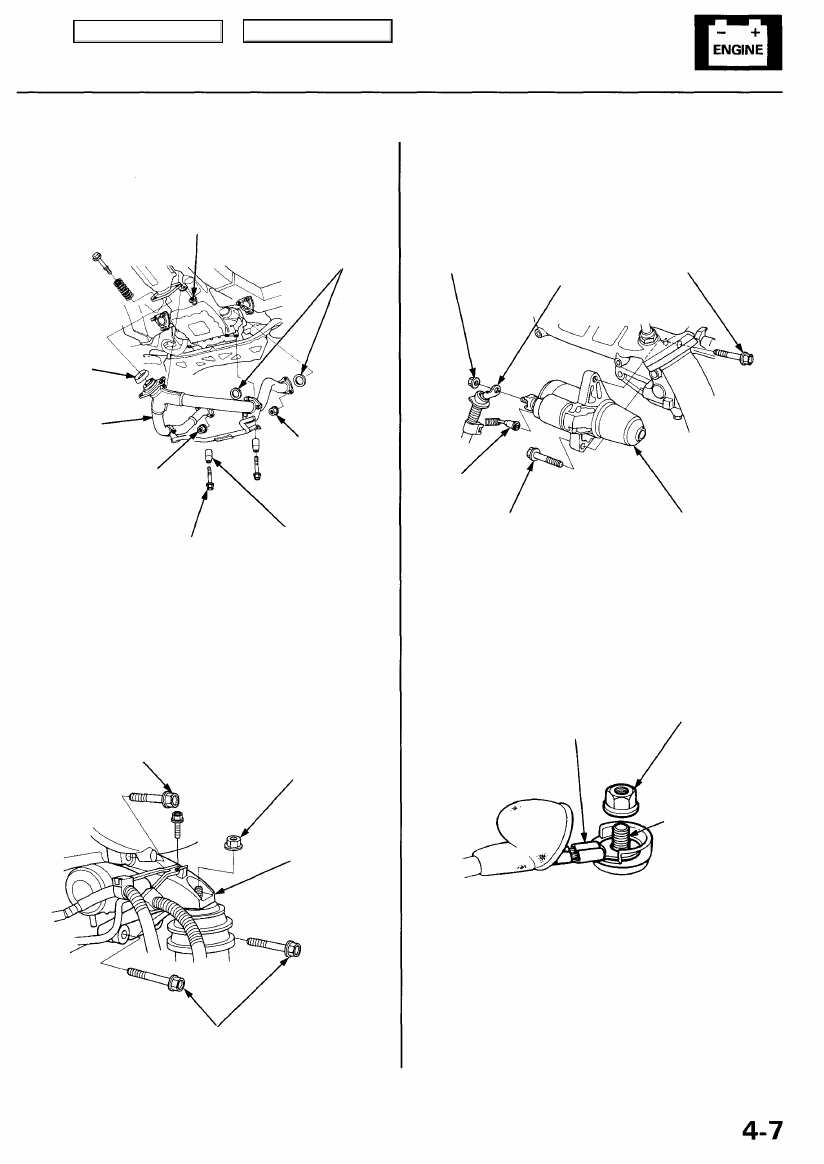

GASKET
Replace.

EXHAUST
PIPE A

SELF-LOCKING NUT

10 x 1.25 mm

54 N-m (5.5 kgf-m,
40 Ibf-ft)
Replace.

10 x 1.25 mm

38 N-m (3.9 kgf-m,
28 Ibf-ft)

SELF-LOCKING NUT

10 x 1.25 mm

54 N-m (5.5 kgf-m,
40 Ibf-ft)

Replace.

TRANSMISSION STOP
COLLAR

10. Remove the front mount mounting bolts (see

section 5

).

11. Attach the chain hoist to the engine (see

section 5

).

12. Remove the left engine mount bracket.

12 x 1.25 mm

54 N-m (5.5 kgf-m,
40 Ibf-ft)

12 x 1.25 mm

64 N-m (6.5 kgf-m,
47 Ibf-ft)

LEFT ENGINE
MOUNT BRACKET

12 x 1.25 mm

54 N-m (5.5 kgf-m, 40 Ibf-ft)

13. Disconnect the starter cable and BLK/WHT wire, then

remove the starter.

8 x 1.25 mm

8.8 N-m (0.9 kgf-m,
6.5 Ibf-ft)

10 x 1.25 mm

STARTER 44 N-m (4.5 kgf-m, 33 Ibf-ft)
CABLE

BLK/WHT

WIRE

10 x 1.25 mm
44 N-m (4.5 kgf-m, 33 Ibf-ft)

STARTER

14. Install in the reverse order of removal.

NOTE: When installing the starter cable, make sure

that the crimped side of the ring terminal is facing

out.

Crimped side of ring

terminal

NUT

TERMINAL

15. Enter the anti-theft code for the radio, then enter the

customer's radio station presets.

9. Remove the transmission stop collar, then remove

the exhaust pipe A.

GASKETS

Replace.

SELF-LOCKING NUT
8 x 1.25 mm
22 N-m (2.2 kgf-m, 16 Ibf-ft)

Replace.

Main Menu

Table of Contents

Starting System

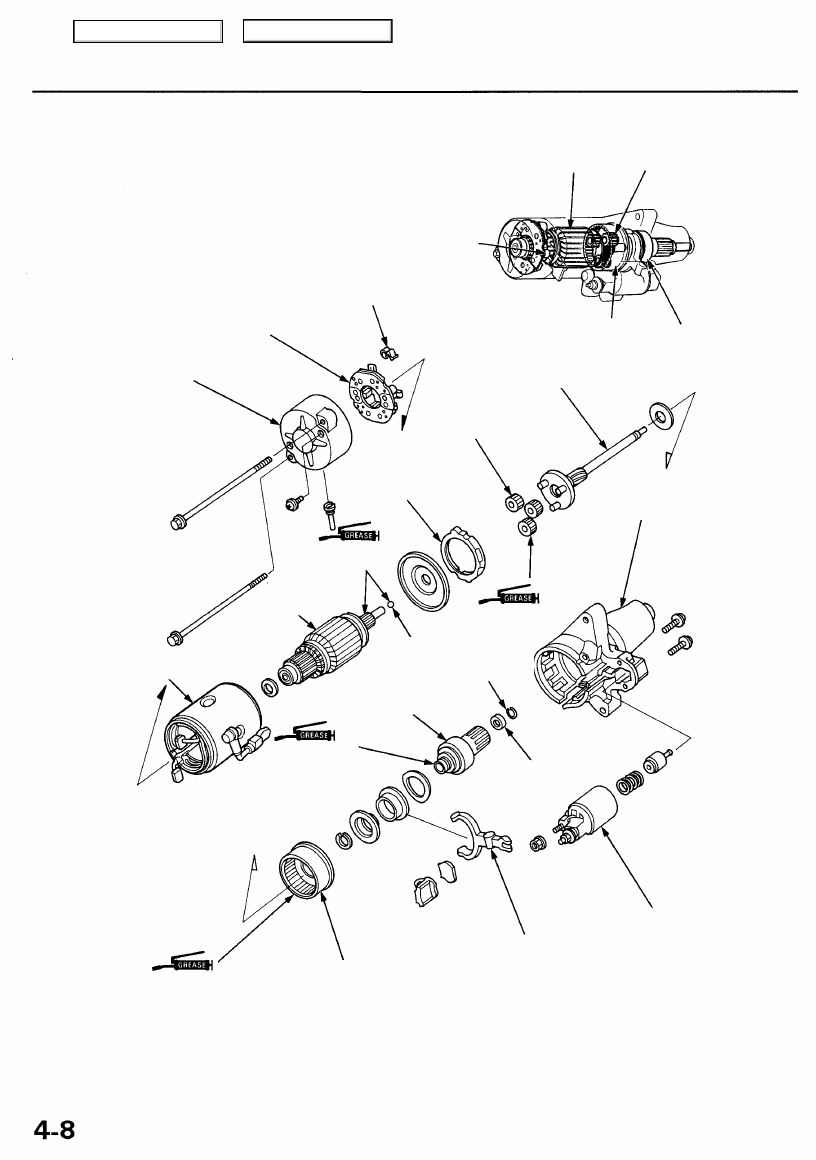

Starter Overhaul

CAUTION: Disconnect the battery cable before remov-

ing the starter (see page

4-6

).

NOTE: The PCM memory setting is needed after recon-

necting the battery (see page

11-125

).

BRUSH HOLDER

BRUSH SPRING

BRUSH HOLDER
Test, page

 4-12

END COVER

RING
GEAR

ARMATURE HOUSING
Test, page

4-9

MOLYBDENUM
DISULFIDE

OVERRUNNING
CLUTCH ASSEMBLY

GEAR SHAFT

PLANETARY GEAR
Inspection, page

4-13

PLATE

MOLYBDENUM
DISULFIDE

ARMATURE
Inspection and

Test, page

 4-10

MOLYBDENUM
DISULFIDE

OVERRUNNING
CLUTCH ASSEMBLY

Inspection, page

4-13

SOLENOID
LEVER

STARTER SOLENOID
Test, page

4-9

RING GEAR

PINION STOP

SPRING CLIP

Replace

MOLYBDENUM
DISULFIDE

GEAR HOUSING

PLANETARY GEAR

ARMATURE

STEEL BALL

Main Menu

Table of Contents

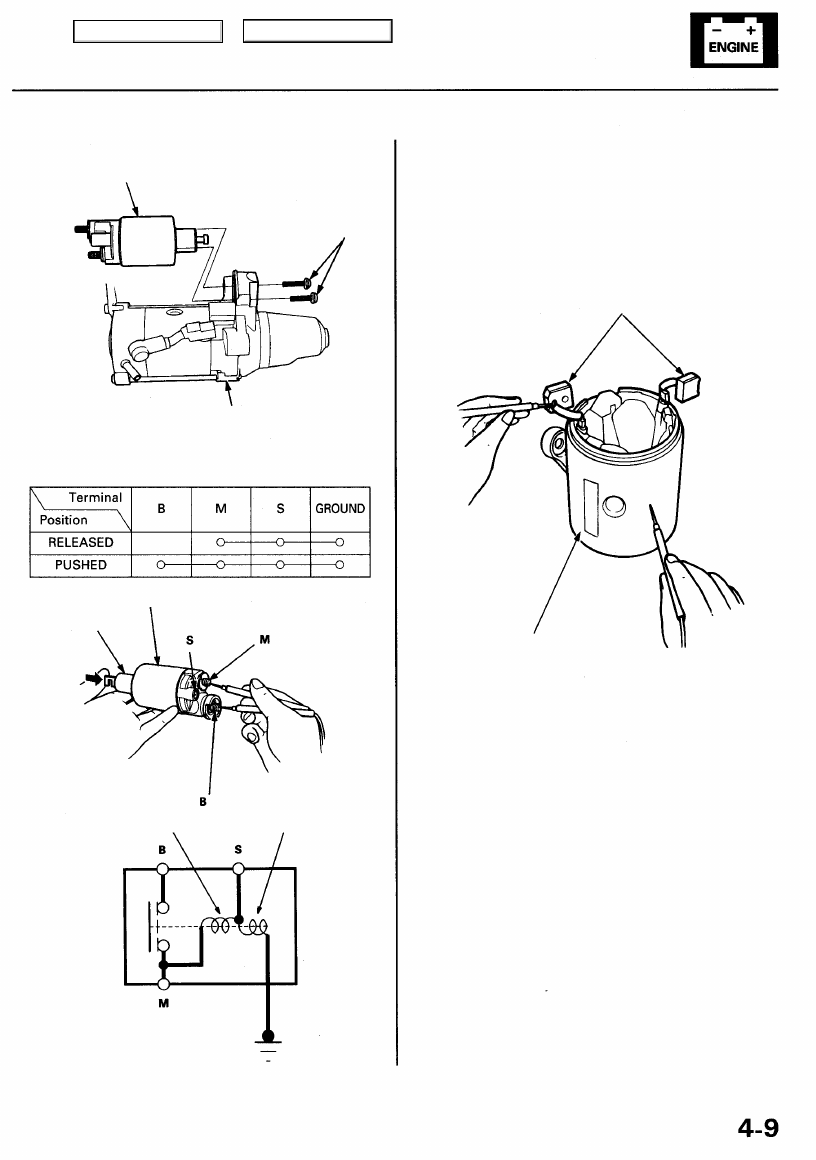

Starter Solenoid Test

1. Remove the starter solenoid from the gear housing.

SOLENOID

SCREWS

GEAR HOUSING

2. Check for continuity between the terminals in each

solenoid plunger position according to the table.

PLUNGER

SOLENOID HOUSING (GROUND)

Starter Field Winding Test

1. Check for continuity between the brushes. If there's

no continuity, replace the armature housing.

2. Check for continuity between each brush and the

armature housing (ground).
If continuity exists, replace the armature housing.

BRUSHES

ARMATURE HOUSING (GROUND)

GROUND

PULL-IN COIL

HOLD-IN COIL

Main Menu

Table of Contents

Starting System

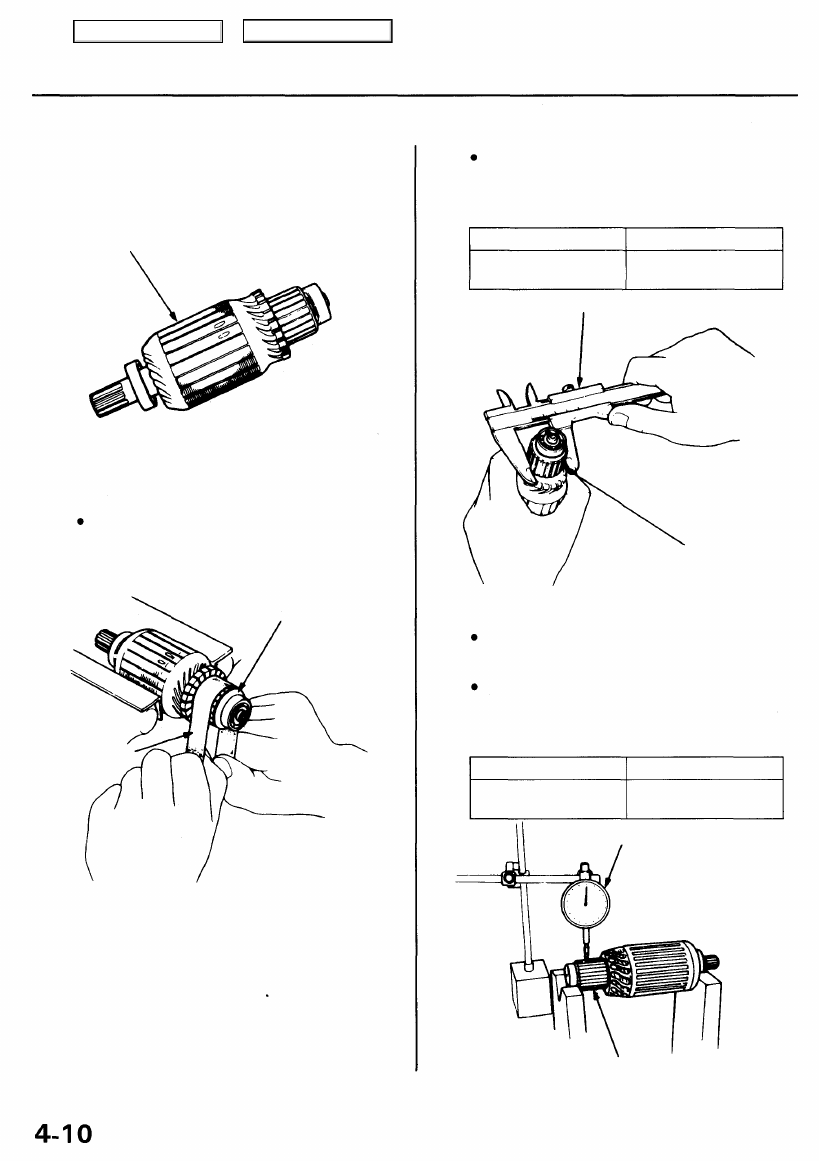

Armature Inspection and Test

1.



Inspect the armature for wear or damage due to con-

tact with the permanent magnet. If there is wear or

damage, replace the armature.

Inspect for damage

2. Check commutator surface and diameter.

If the surface is dirty or burnt, resurface with emery

cloth or a lathe within the following specifications,
or recondition with #500 or #600 sandpaper.

COMMUTATOR

SANDPAPER

If commutator diameter is below the service limit,
replace the armature.

Commutator Diameter

Standard (NEW)

31.9-32.1 mm

(1.256 -1.264 in)

Service Limit

31.5 mm

(1.240 in)

VERNIER CALIPER

COMMUTATOR

3. Measure the commutator runout.

If the commutator runout is within the service
limit, check the commutator for carbon dust or
brass chips between the segments.
If the commutator runout is not within the ser-
vice limit, replace the armature.

Commutator Runout

Standard (NEW)

0-0.05 mm

(0-0.002 in)

Service Limit

0.1 mm

(0.004 in)

DIAL INDICATOR

COMMUTATOR
