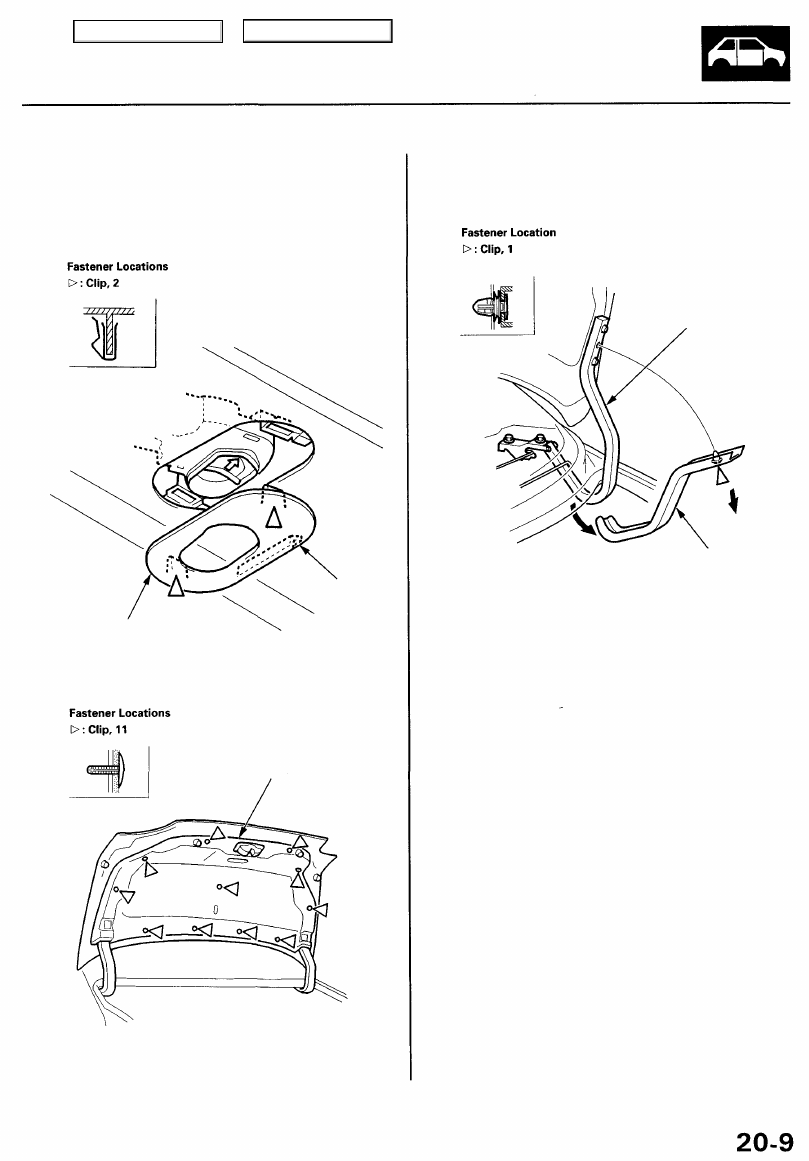

Trunk Lid Hinge Cover

Removal

NOTE: Take care not to bend or scratch the trim and
covers.

1. Detach the clips, and release the hook, then remove

the trunk lid trim cover.

HOOK

TRUNK LID TRIM COVER

2. Using a clip remover, remove the clips, then

remove the trunk lid trim.

TRUNK LID TRIM

3. Pull out on the top of the trunk lid hinge cover to

detach the clip, and pull the cover away from the
trunk lid hinge.

TRUNK LID HINGE

TRUNK LID HINGE COVER

4. Install the hinge cover in the reverse order of

removal, and replace any damaged clips.

Main Menu

Table of Contents

Gauge Assembly

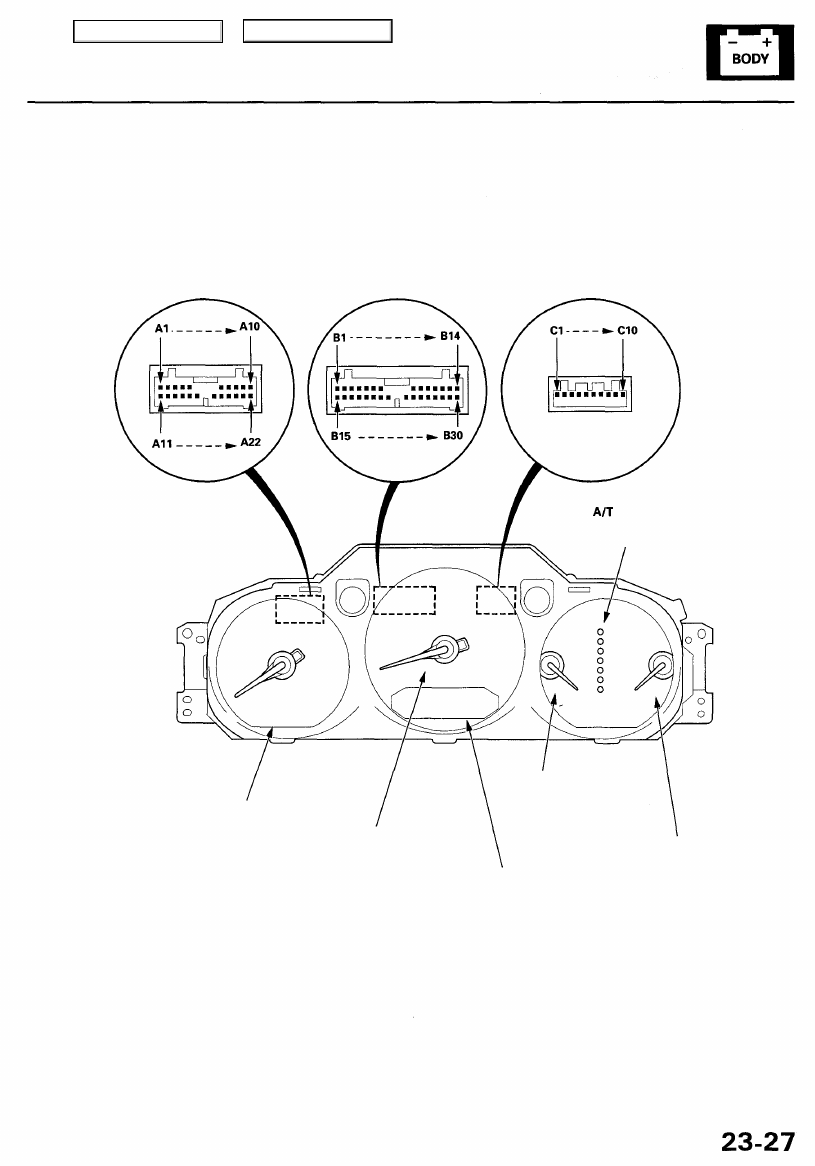

Gauge/Terminal Location Index

CONNECTOR "A"(C508)

CONNECTOR "B"(C509)

CONNECTOR "C"(C519)

TACHOMETER:

Indicates 100 rpm at
300 pulses per minute
of the ignition control
module (ICM).

SPEEDOMETER:
Indicates 60 mph at 1,026 rpm
(60 km/h at 637 rpm) of the
vehicle speed sensor (VSS).

TRIP METER/OUTSIDE
AIR TEMPERATURE INDICATOR
SAFETY INDICATOR:

 - 01 3.5RL service manual,

P/N 61SZ305,

page 23-84

COOLANT TEMPERATURE
GAUGE:
See

section 10

FUEL GAUGE:
See

 section 11

 GEAR POSITION

INDICATOR:
See

section 14

Main Menu

Table of Contents

Audio System

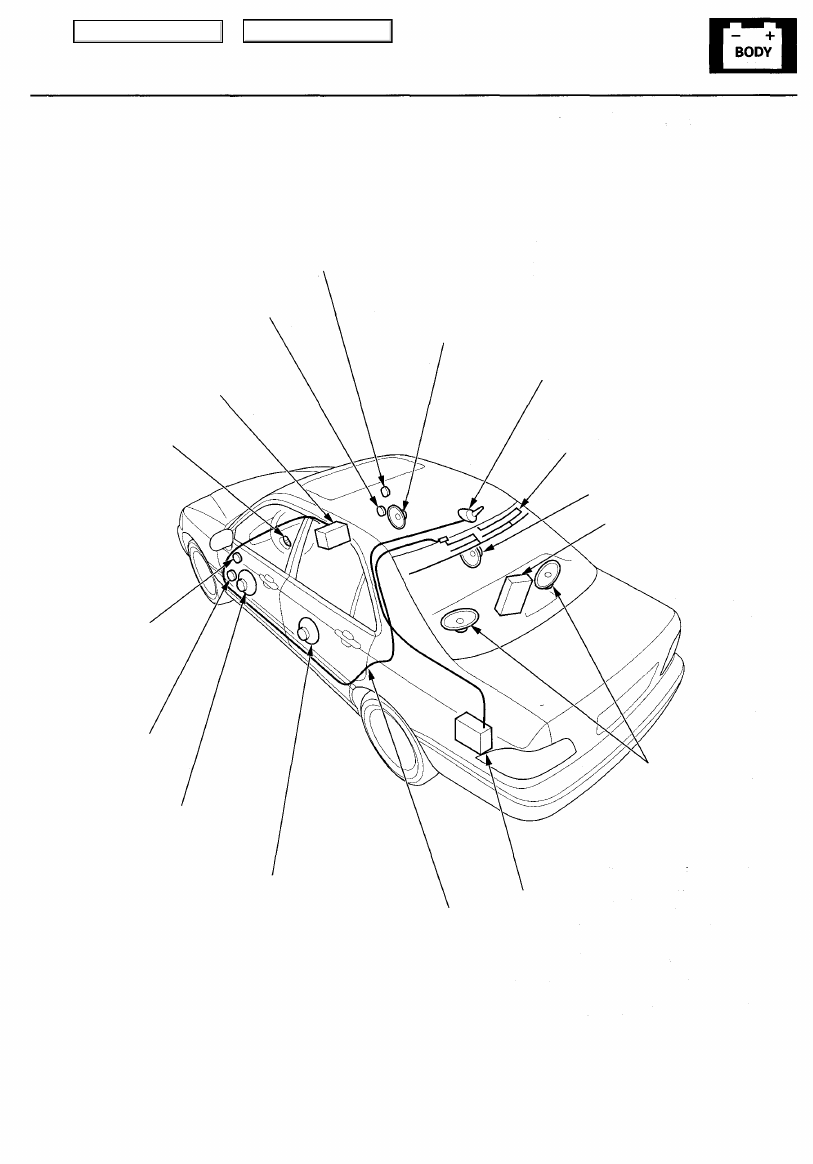

Component Location Index

SRS components are located in this area. Review the SRS component locations, precautions, and procedures in the SRS
section (24) before performing repairs or service.

AUDIO UNIT

Removal, '96-01 3.5RL service
manual, P/N 61SZ305, page

 23-150

Terminals, page

 23-37

RADIO REMOTE SWITCH

Test, '96-01 3.5RL service
manual, P/N 61SZ305,
page

 23-154

Cable Reel Test,
see

 section 24

.

XM ANTENNA

Replacement, page

 23-42

WINDOW ANTENNA
Test, '96-01 3.5RL service manual,

P/N 61SZ305, page

 23-155

Repair, '96-01 3.5RL service manu-
al, P/N 61SZ305, page

 23-155

RIGHT REAR DOOR SPEAKER
Replacement, '96-01 3.5RL service
manual, P/N 61SZ305, page

 23-153

AUDIO AMPLIFIER
Terminals, page 23-36

Removal, '96-01 3.5RL Service
manual, P/N 61SZ305, page

 23-152

LEFT TWEETER
Replacement, '96 - 01 3.5RL
service manual, P/N
61SZ305,
page

 23-153

LEFT TWIDDLER
Replacement, '96-01 3.5RL
service manual, P/N
61SZ305,
page,

 23-153

DRIVER'S DOOR SPEAKER
Replacement, '96-01 3.5RL service
manual, P/N 61SZ305, page

 23-153

REAR SPEAKERS
Replacement, '96-01 3.5RL
service manual, P/N 61SZ305,

page

 23-153

LEFT REAR DOOR SPEAKER
Replacement, '96-01 3.5RL service

manual, P/N 61SZ305, page

 23-153

XM RECEIVER

ANTENNA LEAD Terminal, page

 23-38

23-35

RIGHT TWEETER

Replacement, '96-01 3.5RL
service manual, P/N 61SZ305,
page

 23-153

FRONT PASSENGER'S DOOR SPEAKER
Replacement, '96-01 3.5RL service manual,
P/N 61SZ305, page

23-153

RIGHT TWIDDLER
Replacement, '96-01 3.5RL
service manual, P/N 61SZ305,
page

 23-153

Main Menu

Table of Contents

Audio System

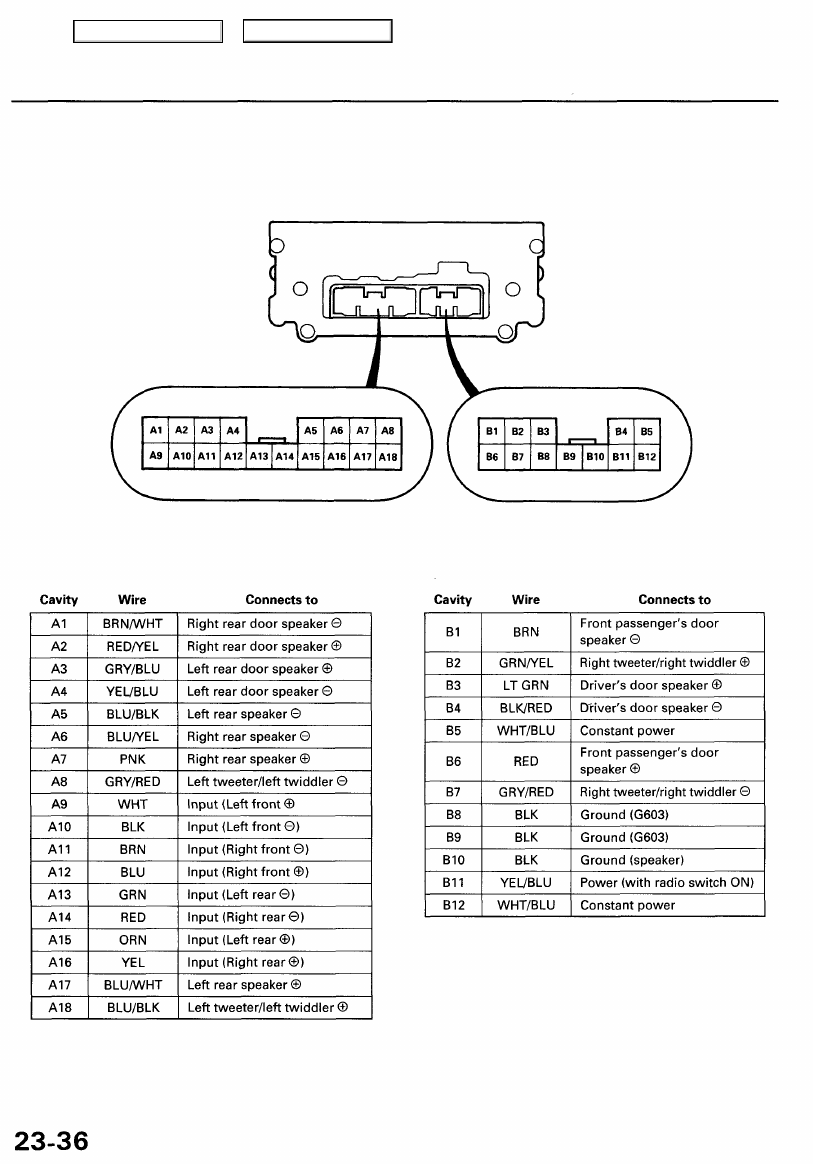

Audio Amplifier Terminals
