Removal

Installation

24-188

SRS

Driver’s Airbag Replacement

A

B

A

B

C
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

B

A

B

NOTE: If replacing the driver’s airbag after deployment,
refer to Component Replacement/Inspection After
Deployment (see page 24-185) for a complete list of
other parts that must also be replaced.

1. Do the battery terminal disconnection procedure

(see page 22-68), then wait at least 3 minutes
before starting work.

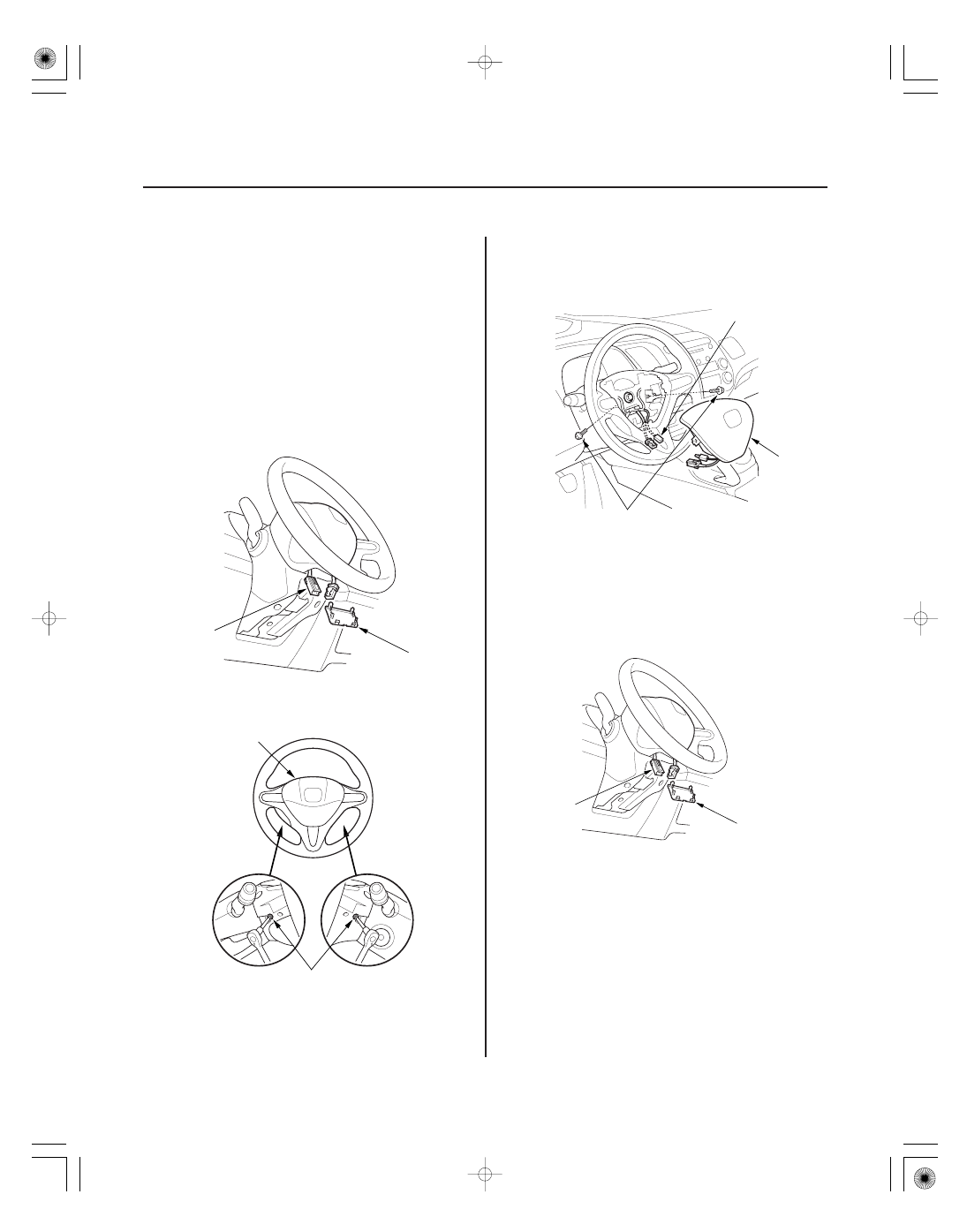

2. Remove the access panel (A) from the steering

wheel, then disconnect the driver’s airbag 4P
connector (B) from the cable reel.

3. Using a TORX T30 bit, remove the two TORX bolts

(A) and discard them.

4. Disconnect the horn switch connector (1P), then

remove the driver’s airbag (B).

1. Connect the horn switch connector (1P) (A) to the

driver’s airbag.

2. Place the driver’s airbag (B) in the steering wheel,

and secure it with new TORX bolts (C).

3. Connect the driver’s airbag 4P connector (A) to the

cable reel 4P connector, then install the access
panel (B) on the steering wheel.

4. Do the battery terminal reconnection procedure

(see page 22-68).

5. Clear any DTCs (see page 24-23).

6. After installing the airbag, confirm proper system

operation:

• Turn the ignition switch to ON (II); the SRS

indicator should come on for about 6 seconds
and then go off.

• Make sure the horn works.

Replace.

08/08/21 14:01:55 61SNR030_240_0188

０１

０２

０３

ＳＮＲ９Ａ００Ｈ４６４０００１２８０３ＫＢＡＴ００

Removal

24-189

Front Passenger’s Airbag Replacement

A

A

B

C

C

NOTE: If replacing the front passenger’s airbag after
deployment, refer to Component Replacement/
Inspection After Deployment (see page 24-185) for a
complete list of other parts that must also be replaced.

1. Do the battery terminal disconnection procedure

(see page 22-68), then wait at least 3 minutes
before starting work.

2. Remove the glove box (see page 20-104).

3. Disconnect the front passenger’s airbag 4P

connector (A) from the dashboard wire harness.

4. Remove the center panel:

• Navigation unit, with navigation system.

– ’06-08 models (see page 23-256)
– ’09 model (see page 23-355)

• Audio unit, without navigation system.

– ’06-08 models (see page 23-80)
– ’09 model (see page 23-155)

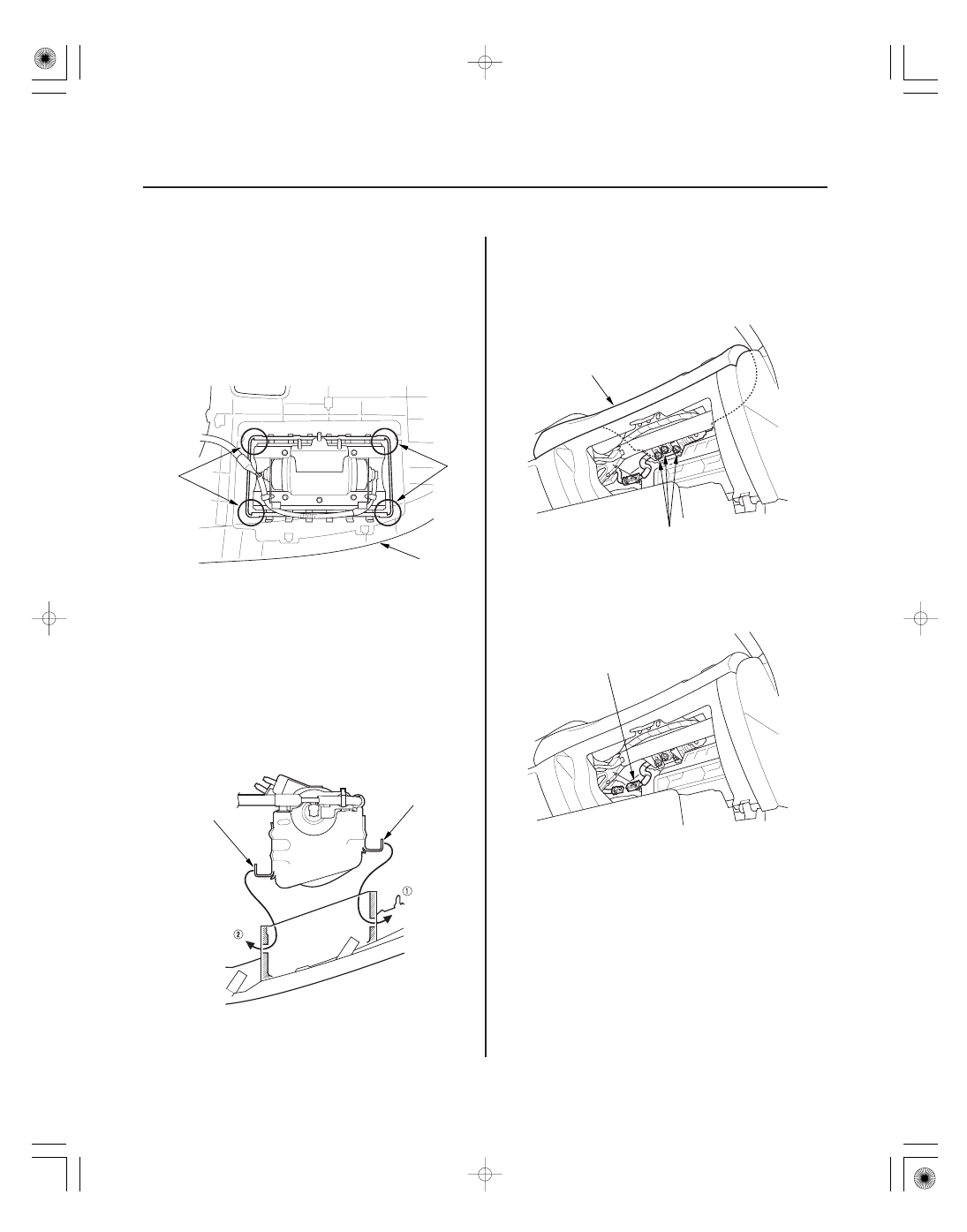

5. Remove the three mounting nuts (A) from the

bracket. Cover the front passenger’s lid and
dashboard with a cloth, and pry carefully with a
screwdriver to lift the front passenger’s airbag
assembly (B) out of the dashboard. If you replacing
only the front passenger’s lid, go to step 6.

NOTE: The front passenger’s lid has pawls (C) on
each side which attach it to the dashboard.

08/08/21 14:01:55 61SNR030_240_0189

０１

０２

０４

０５

Installation

24-190

SRS

A

A

B

A

B

B
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

A

6. Cut the four parts (A) of the front passenger’s lid (B)

as shown, and remove the front passenger’s airbag.

NOTE:

• Always replace the front passenger’s lid

whenever you remove the front passenger’s
airbag from the lid.

• Replace the front passenger’s airbag if the airbag

mounting hooks or its housing is damaged.

7. Insert the hooks (A) of the front passenger’s airbag

housing into the new front passenger’s lid, then
insert the other hooks (B) into the lid.

NOTE:

• Make sure there are no objects between the

airbag and the front passenger’s lid.

• Make sure the airbag is fully seated, and make

sure the front passenger’s lid is not deformed or
damaged after the airbag is in place.

• Do not use tools when detaching the front

passenger’s airbag in order to protect it.

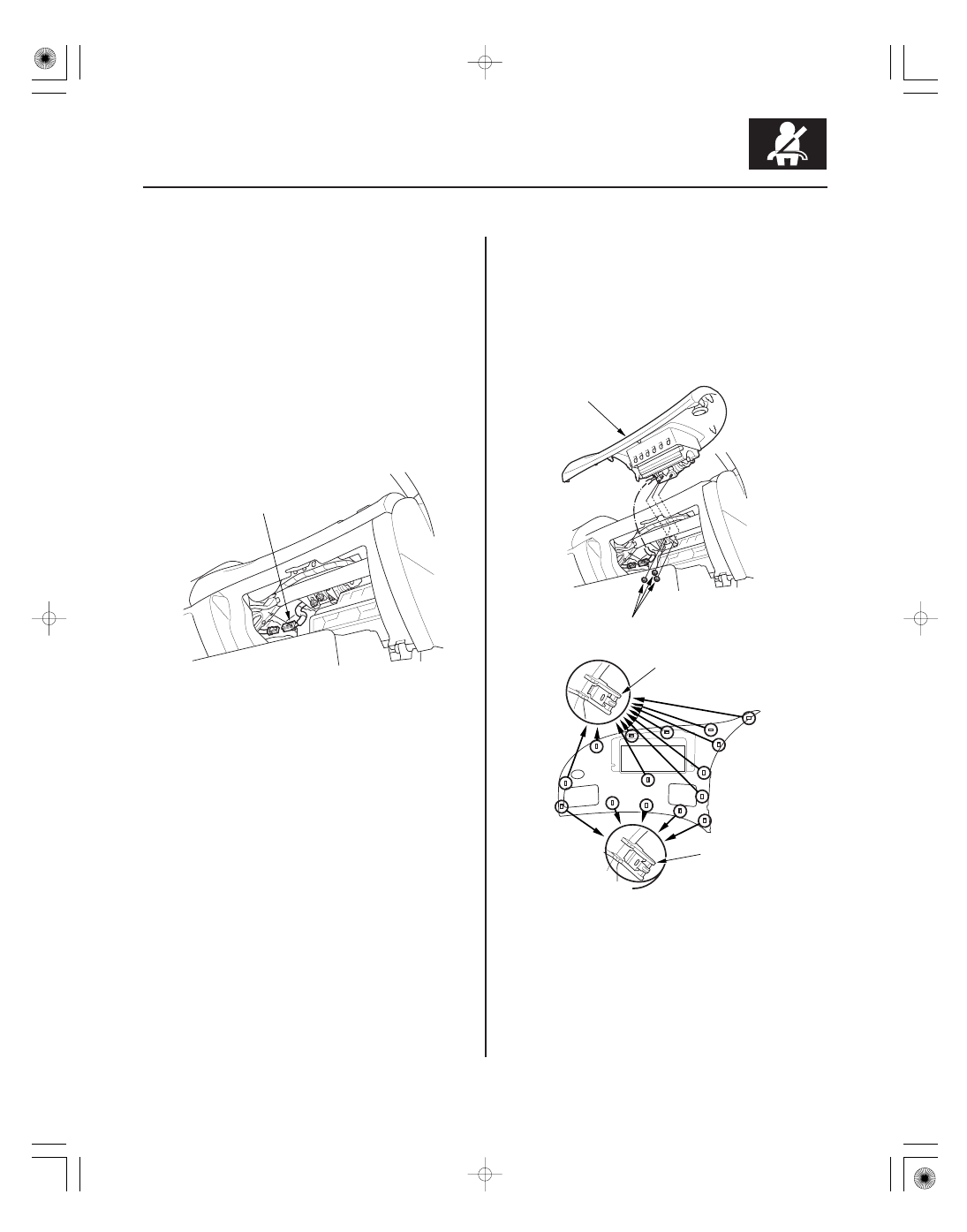

1. Place the front passenger’s airbag assembly (A)

into the dashboard. Tighten the front passenger’s
airbag mounting nuts (B).

2. Connect the front passenger’s airbag 4P connector

(A) to dashboard wire harness, then reinstall the
glove box and center panel.

3. Do the battery terminal reconnection procedure

(see page 22-68).

4. Clear any DTC (see page 24-23).

5. After installing the airbag, confirm proper system

operation: Turn the ignition switch to ON (II); the
SRS indicator should come on for about 6 seconds
and then go off.

08/08/21 14:01:56 61SNR030_240_0190

０１

＊０１

ＳＮＲ９Ａ００Ｈ４６４０００５５３８１ＫＢＡＴ００

Removal

Installation

24-191

Side Airbag Replacement

A

B

A

B
6.3 N·m
(0.64 kgf·m, 4.65 lbf·ft)

NOTE: If replacing the side airbag after deployment,
refer to Component Replacement/Inspection After
Deployment (see page 24-185) for a complete list of
other parts that must also be replaced.

1. Do the battery terminal disconnection procedure

(see page 22-68), then wait at least 3 minutes
before starting work.

2. Remove the seat assembly (see page 20-118) and

seat-back cover (see page 20-123).

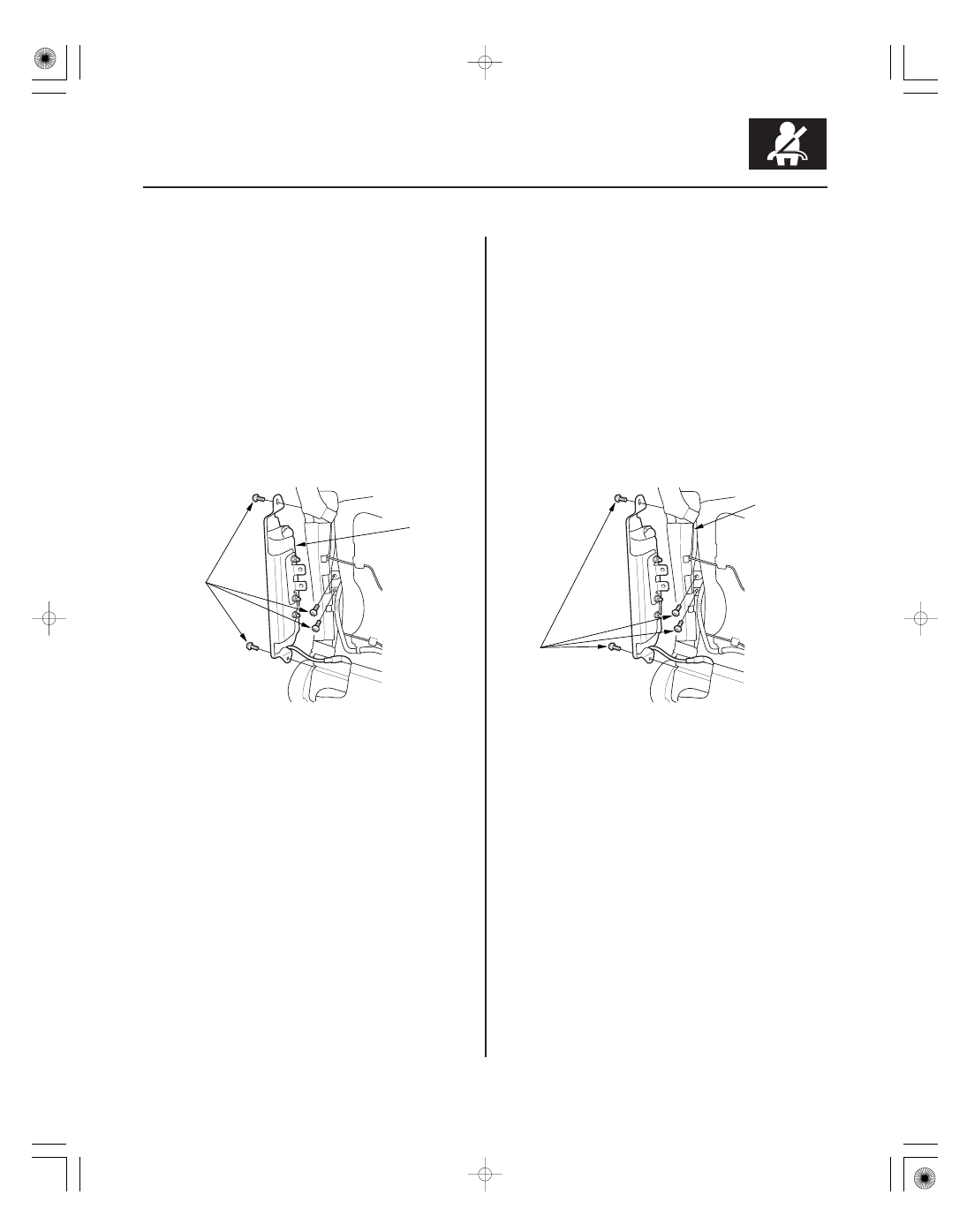

3. Remove the mounting screws (A) and the side

airbag (B).

NOTE:

• If the side airbag lid is secured by tape, remove the

tape.

• Do not open the lid of the side airbag cover.
• Use new mounting screws tightened to the specified

torque. When you replace a side airbag, make sure
that the seat-back cover is installed properly.
Improper installation may prevent proper
deployment.

• Be sure to install the harness wires so that they are

not pinched or interfering with other parts.

1. Place the side airbag on the seat-back frame (A).

Install new side airbag mounting screws (B).

2. Install the seat-back cover in the reverse order of

removal (see page 20-123).

3. Install the seat assembly (see page 20-118).

4. Move the front seat and the seat-back through their

full ranges of movement, making sure the harness
wires are not pinched or interfering with other parts.

5. Do the battery terminal reconnection procedure

(see page 22-68).

6. Clear any DTCs (see page 24-23).

7. After installing the side airbag, confirm proper

system operation: Turn the ignition switch to ON
(II); the SRS indicator should come on for about
6 seconds and then go off.

Replace.
