＊０４

＊１４

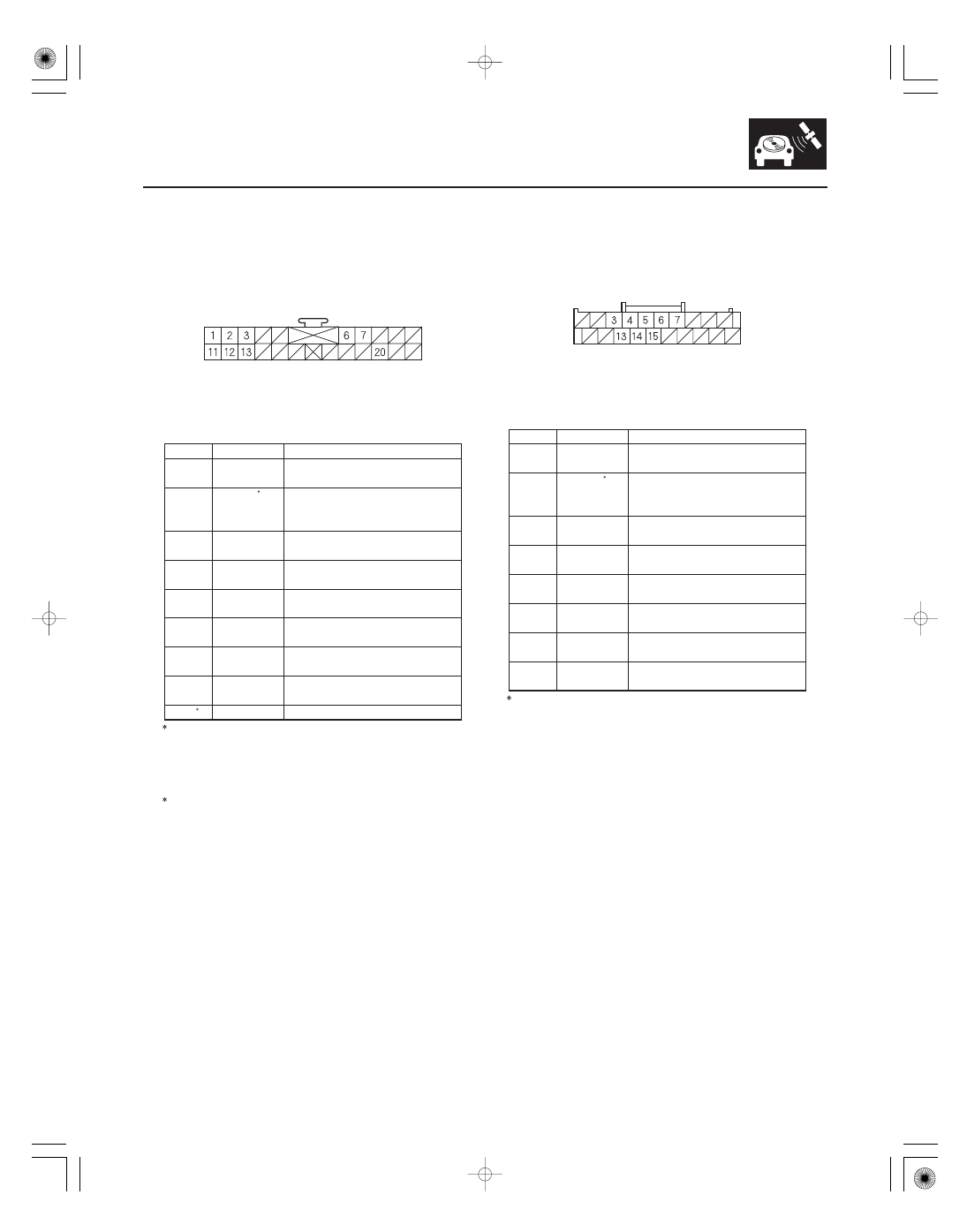

NAVIGATION UNIT CONNECTOR B (22P) (without
navigation)

Cavity

Wire Color

Connect to

AUDIO UNIT CONNECTOR B (20P) (with navigation)

Cavity

Wire Color

Connect to

23-13

B1

BRN

Auxiliary jack assembly (AUX
SGND)

B2

GRY

Shield for terminals No. 1,
No. 3, No. 11, No. 12, and
No. 13 (AUX SH GND)

B3

BLU

Auxiliary jack assembly (AUX
GND)

B6

BRN

Radio remote switch (AUDIO
REMOTE GND)

B7

PNK

Radio remote switch (AUDIO
REMOTE SW)

B11

YEL

Auxiliary jack assembly
(AUX L)

B12

GRN

Auxiliary jack assembly
(AUX R)

B13

WHT

Auxiliary jack assembly
(AUX DET)

B20

LT BLU

Stereo amplifier (AMP ON)

1:

The shielded wires have a heat-shrunk tube
insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.

2:

Type S model

B3

BRN

Auxiliary jack assembly
(AUX SGND)

B4

GRY

Shield for terminals No. 3,
No. 5, No. 13, No. 14, and
No. 15 (AUX SH GND)

B5

BLU

Auxiliary jack assembly
(AUX GND)

B6

BRN

Radio remote switch
(AUDIO REMOTE GND)

B7

PNK

Radio remote switch
(AUDIO REMOTE SW)

B13

YEL

Auxiliary jack assembly
(AUX L)

B14

GRN

Auxiliary jack assembly
(AUX R)

B15

WHT

Auxiliary jack assembly
(AUX DET)

: The shielded wires have a heat-shrunk tube

insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.

1

2

Wire side of female terminals

Wire side of female terminals

08/08/21 14:03:46 61SNR030_230_0016

＋

＋

＋

＋

−

−

−

―――

―――

―――

＋

＊０５

＊０６

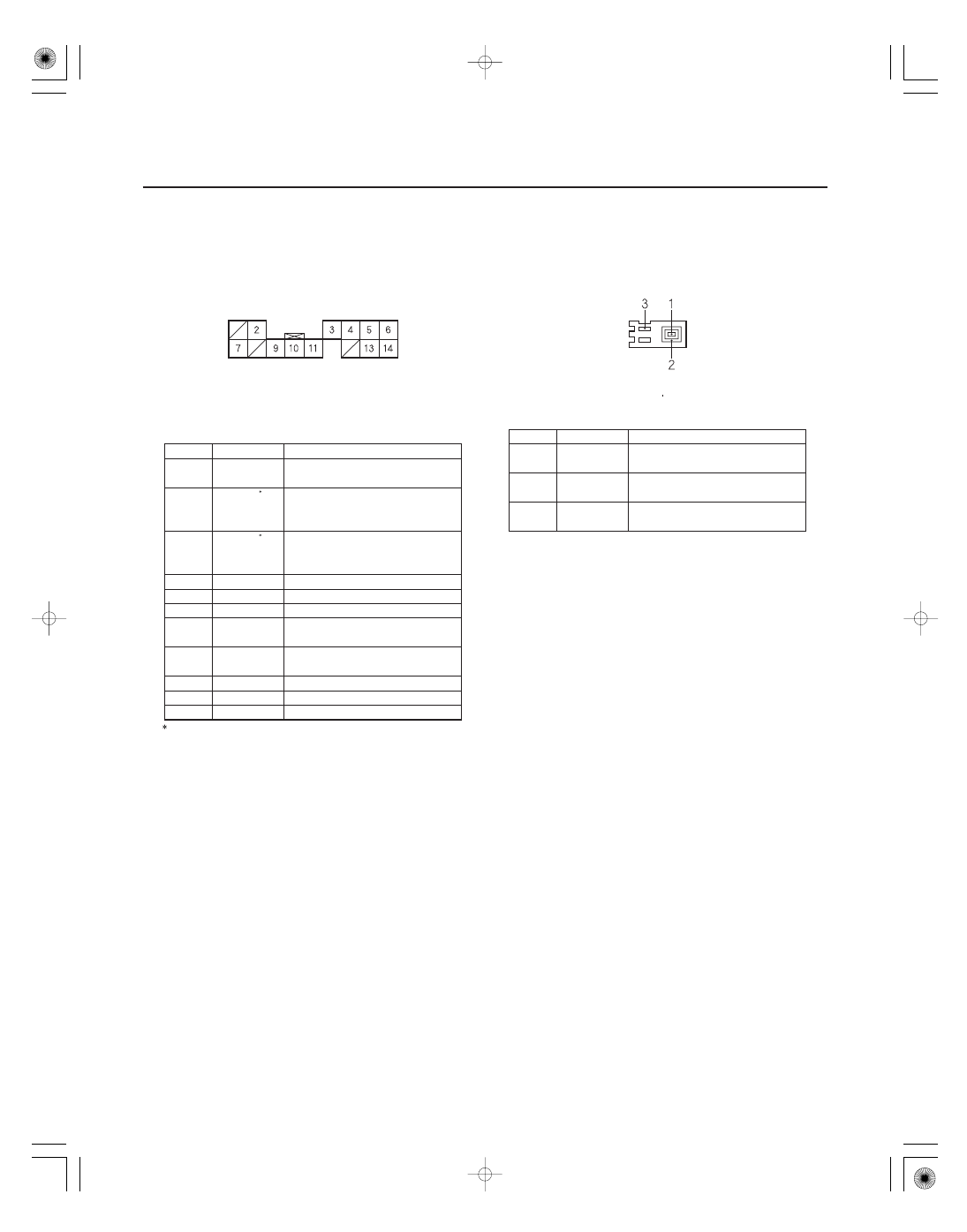

NAVIGATION UNIT CONNECTOR E (14P) (with
navigation)

Cavity

Wire Color

Connect to

NAVIGATION UNIT/AUDIO UNIT CONNECTOR G (3P)

Cavity

Wire Color

Connect to

23-14

Audio System

E2

LT BLU

XM receiver
(SAT SYS ACC)

E3

BRN

Shield for terminals No. 9 and
No. 10
(BUS SH GND)

E4

GRY

Shield for terminals No. 5, No.
6, No. 13, and No. 14
(SAT SH GND)

E5

WHT

XM receiver (SAT R

)

E6

RED

XM receiver (SAT L

)

E7

BLU

XM receiver (

B)

E9

BLU

XM receiver
(SAT BUS

(GA-NET))

E10

PNK

XM receiver
(SAT BUS

(GA-NET))

E11

BLK

XM receiver (GND)

E13

BLK

XM receiver (SAT R

)

E14

GRN

XM receiver (SAT L

)

: The shielded wires have a heat-shrunk tube

insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.

G1

AM/FM antenna amplifier (RF
IN)

G2

Shield for terminal No.1 (RF
SH)

G3

AM/FM antenna amplifier
(SWD

B)

Wire side of female terminals

Terminal side of female terminals

08/08/21 14:03:46 61SNR030_230_0017

＊０７

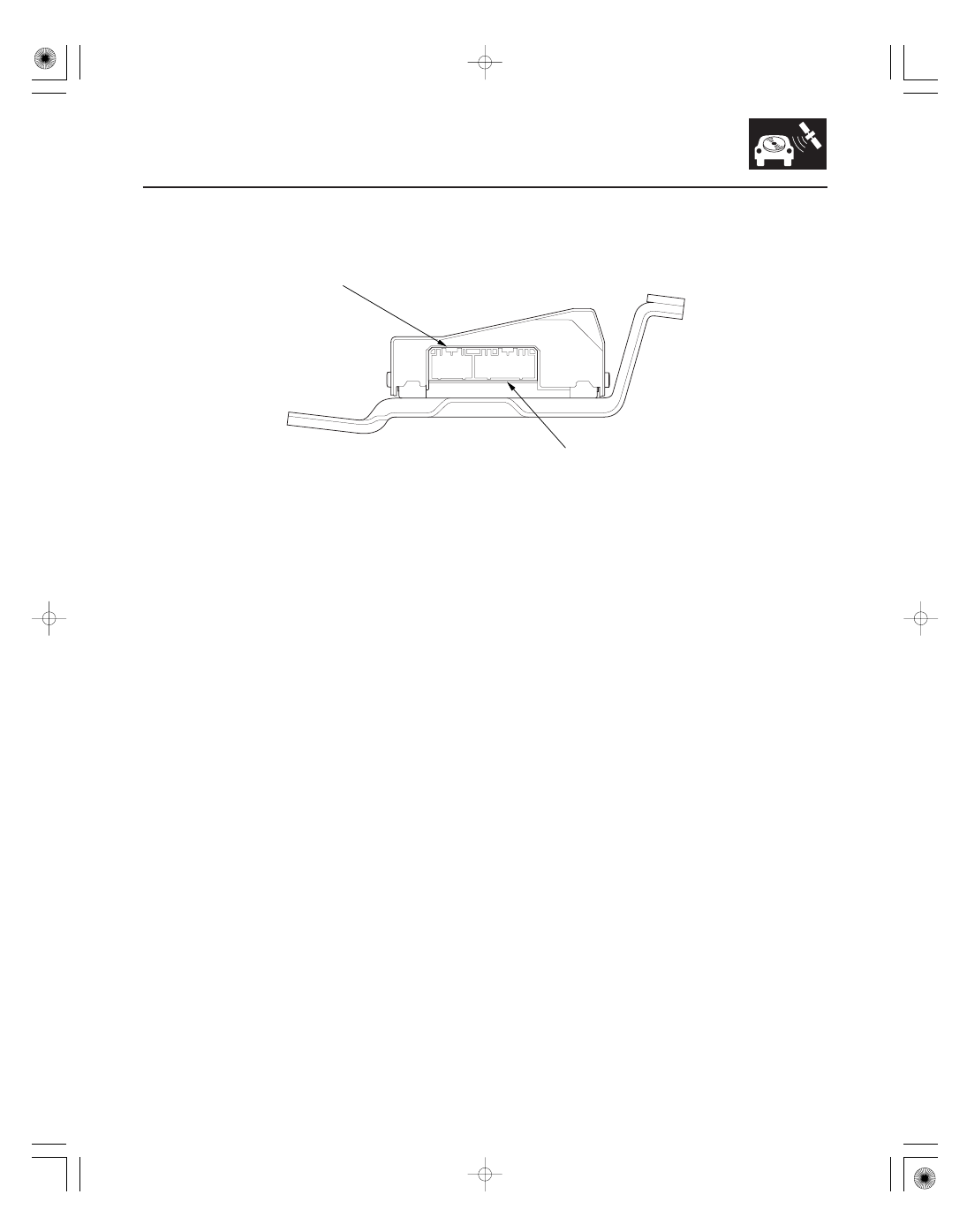

Stereo Amplifier Connector for Inputs and Outputs (Type S model)

23-15

STEREO AMPLIFIER CONNECTOR B (14P)

STEREO AMPLIFIER CONNECTOR A (20P)

08/08/21 14:03:46 61SNR030_230_0018

＋

＋

＋

＋

＋

＋

＋

＋

−

−

−

−

−

−

−

＋

＋
＋

＋

−

−
−

−

＊１５

＊０８

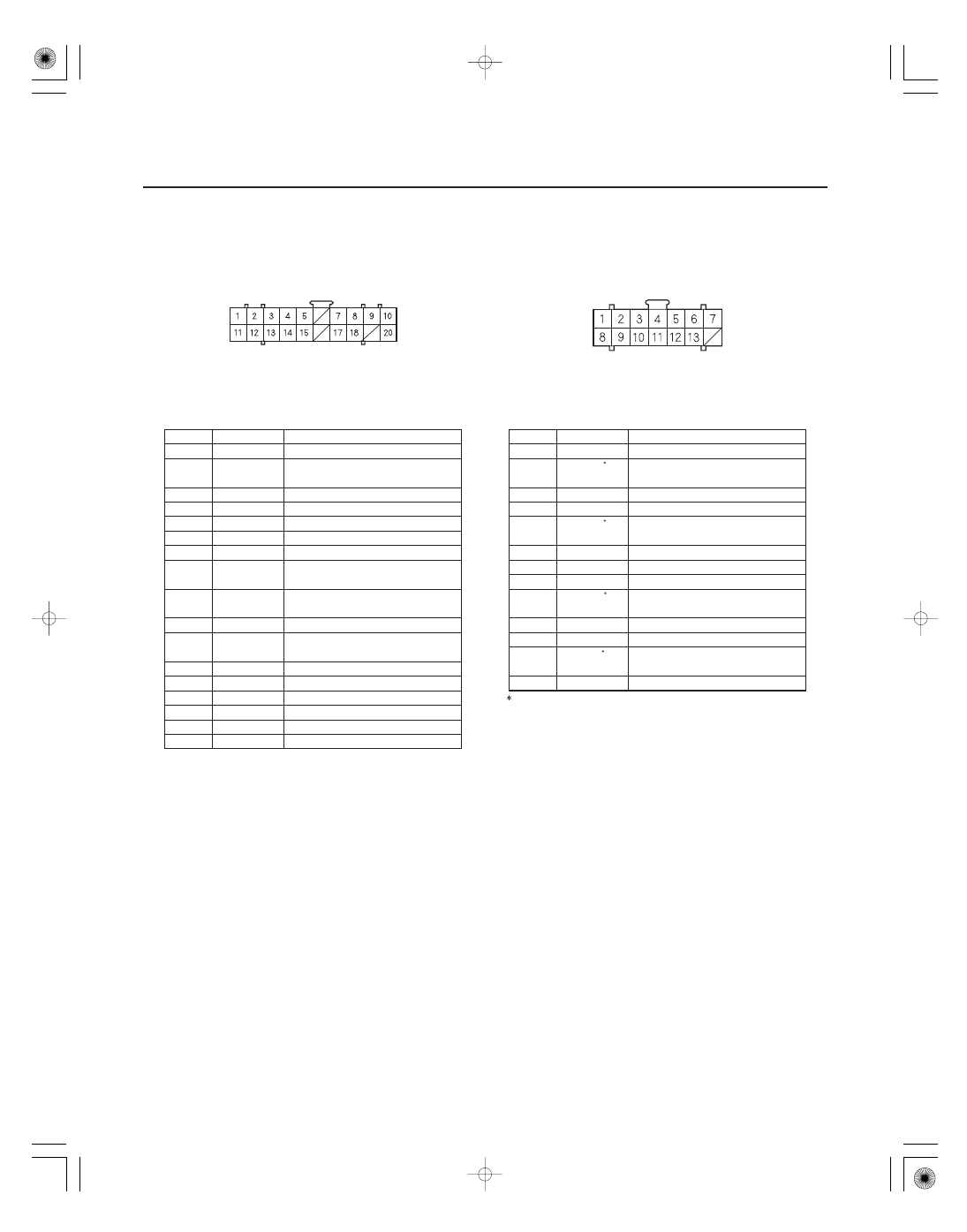

STEREO AMPLIFIER CONNECTOR A (20P)

Cavity

Wire Color

Connect to

STEREO AMPLIFIER CONNECTOR B (14P)

Cavity

Wire Color

Connect to

23-16

Audio System

A1

PNK

Right tweeter (

)

A2

GRY

Front passenger’s door
speaker (

)

A3

LT GRN

Driver’s door speaker (

)

A4

RED

Left tweeter (

)

A5

GRN

Subwoofer (

)

A7

BLU

Right rear speaker (

)

A8

GRY

Left rear speaker (

)

A9

PUR

Multiplex integrated control
unit (MICU) (ACC RADIO)

A10

LT GRN

B (Main stereo power

supply)

A11

BLU

Right tweeter (

)

A12

BRN

Front passenger’s door
speaker (

)

A13

PNK

Driver’s door speaker (

)

A14

GRN

Left tweeter (

)

A15

RED

Subwoofer (

)

A17

ORN

Right rear speaker (

)

A18

BRN

Left rear speaker (

)

A20

BLK

Ground (G505)

B1

BLU

Navigation unit (FL SIG

)

B2

BRN

Shield for terminals No. 1 and
No. 8 (FL SH GND)

B3

BLK

Navigation unit (RL SIG

)

B4

BLU

Navigation unit (FR SIG

)

B5

GRY

Shield for terminals No. 4 and
No. 11 (FR SH GND)

B6

LT GRN

Navigation unit (RR SIG

)

B7

LT BLU

Navigation unit (AMP ON)

B8

RED

Navigation unit (FL SIG

)

B9

GRN

Shield for terminals No. 3 and
No. 10 (RL SH GND)

B10

WHT

Navigation unit (RL SIG

)

B11

PNK

Navigation unit (FR SIG

)

B12

YEL

Shield for terminals No. 6 and
No. 13 (RR SH GND)

B13

PUR

Navigation unit (RR SIG

)

: The shielded wires have a heat-shrunk tube

insulating the outside of the wire. The color of
the insulating tube, typically black or dark gray,
may not match the color of the wire listed on the
schematic.

Wire side of female terminals

Wire side of female terminals

08/08/21 14:03:47 61SNR030_230_0019
