Front Passenger’s

22-303

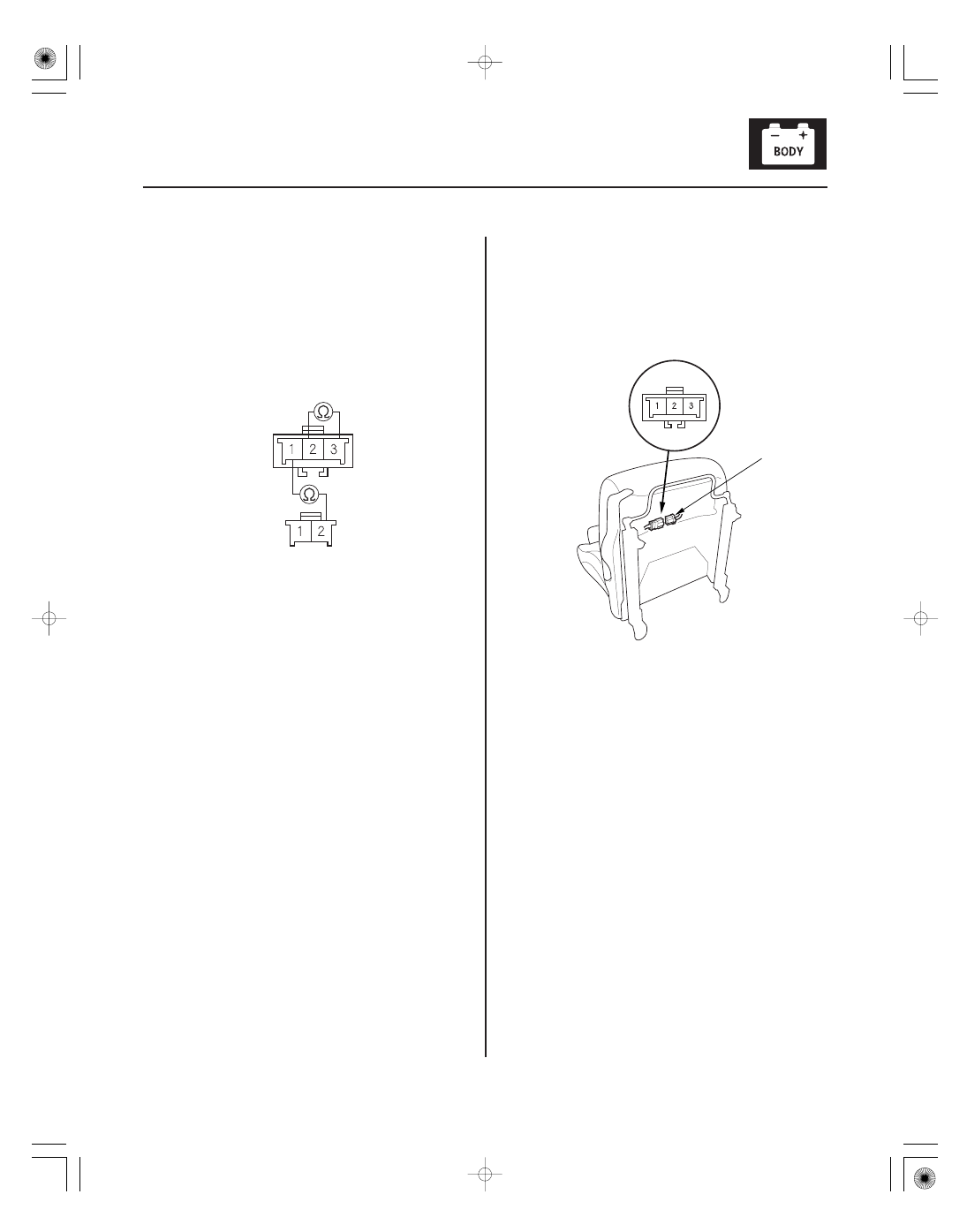

SEAT-CUSHION HEATER 3P CONNECTOR

SEAT-BACK HEATER 2P CONNECTOR

A

4. Reconnect the 2P connector.

5. Check for continuity between seat-cushion heater

3P connector (male terminals) terminal No. 1 and
seat-back heater 2P connector (female terminals)
terminal No. 2, and seat-cushion heater 3P
connector (male terminals) terminals No. 2 and
No. 3. There should be continuity.

6. If the continuity is not as specified, replace the

appropriate seat heater.

1. Remove the front passenger’s seat (see page

20-118).

2. Disconnect the 3P connector (A) from the seat

heater.

3. Check for continuity between seat-cushion heater

3P connector (male terminals) terminals No. 1 and
No. 3, and seat-cushion heater 3P connector (male
terminals) terminals No. 2 and No. 3. There should
be continuity.

4. If the continuity is not as specified, replace the seat

heater.

Terminal side of male terminals

Wire side of female terminals

Terminal side of
male terminals

08/08/21 14:36:49 61SNR030_220_0305

＊０３

＊０４

ＳＮＲ９Ａ００Ｊ３４３０００４４０５１ＤＡＡＴ００

22-304

Power Mirrors

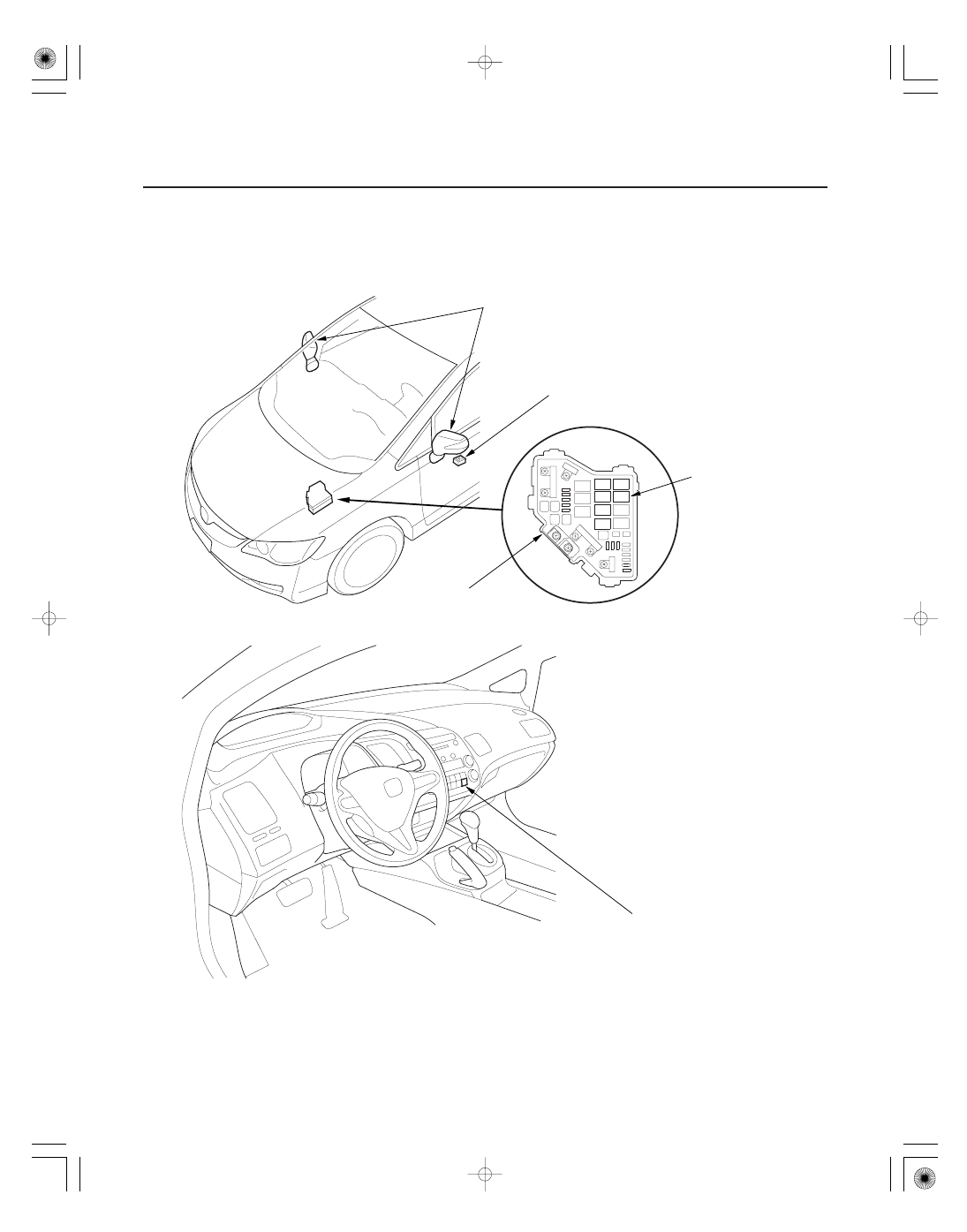

Component Location Index

POWER MIRRORS/
POWER MIRROR DEFOGGERS

POWER MIRROR SWITCH

POWER MIRROR
DEFOGGER RELAY

UNDER-HOOD FUSE/
RELAY BOX

CLIMATE CONTROL UNIT
(Has built-in rear window defogger switch/
mirror defogger switch)

Function Test, page 22-306
Power Mirror Actuator Test, page 22-307
Mirror Actuator Replacement, page 22-308

Test/Replacement, page 22-307

Test, page 22-70

08/08/21 14:36:51 61SNR030_220_0306

０１

ＳＮＲ９Ａ００Ｊ３４３０００４４０５１ＥＡＡＴ００

22-305

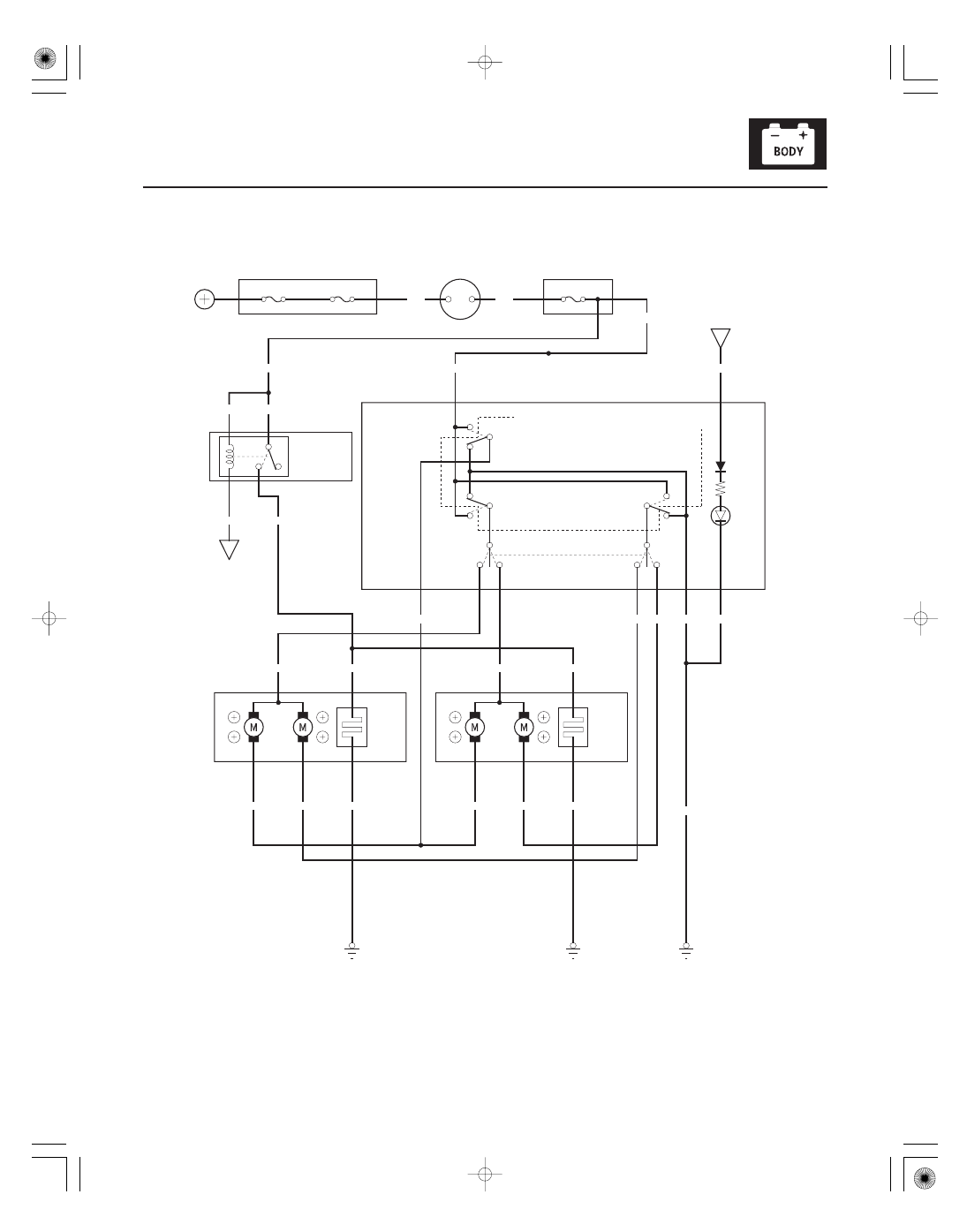

Circuit Diagram

C3

N11

G12

DEFOGGER

DEFOGGER

4

6

ORN

BRN

BRN

BRN

G503

G502

PUR

PNK

BLK

PUR

BLU

BLK

1

6

8

1

6

8

2

7

2

7

GRN

ORN

ORN

WHT

BLK

G503

BLK

BLK

UP

RIGHT

LEFT

DOWN

RIGHT MIRROR

LEFT MIRROR

POWER MIRROR SWITCH

BRN

LT GRN

IG2 HOT in ON (II)

BLU

PNK

LT GRN

WHT

DOWN

LEFT

RIGHT

UP

IGNITION SWITCH

BAT

IG2

UNDER-HOOD FUSE/RELAY BOX

No. 2 (IG) (50 A)

BATTERY

ORN

2

DOWN

RIGHT

LEFT

UP

RIGHT

LEFT

LEFT

RIGHT

5

PUR

10

11

12

13

9

WHT

No. 1 (BAT) (100 A)

UNDER-DASH
FUSE/RELAY BOX

No. 1 (7.5 A) FUSE
(UNDER-DASH
FUSE/RELAY BOX)

CLIMATE
CONTORL
UNIT

LIGHT
(LED)

POWER MIRROR
DEFOGGER
RELAY

UNDER-HOOD
FUSE/RELAY BOX

H1

D7

E2

F8

F15

No. 36 (HAC) (10 A)

08/08/21 14:36:51 61SNR030_220_0307

＊０１

ＳＮＲ９Ａ００Ｊ３４３０００４４０５１ＦＥＡＴ００

Both mirrors

Left mirror

Right mirror

Defogger

22-306

Power Mirrors

Function Test

BLK

WHT

GRN

WHT

PNK

BLU

PUR

BRN

BLK

A

B

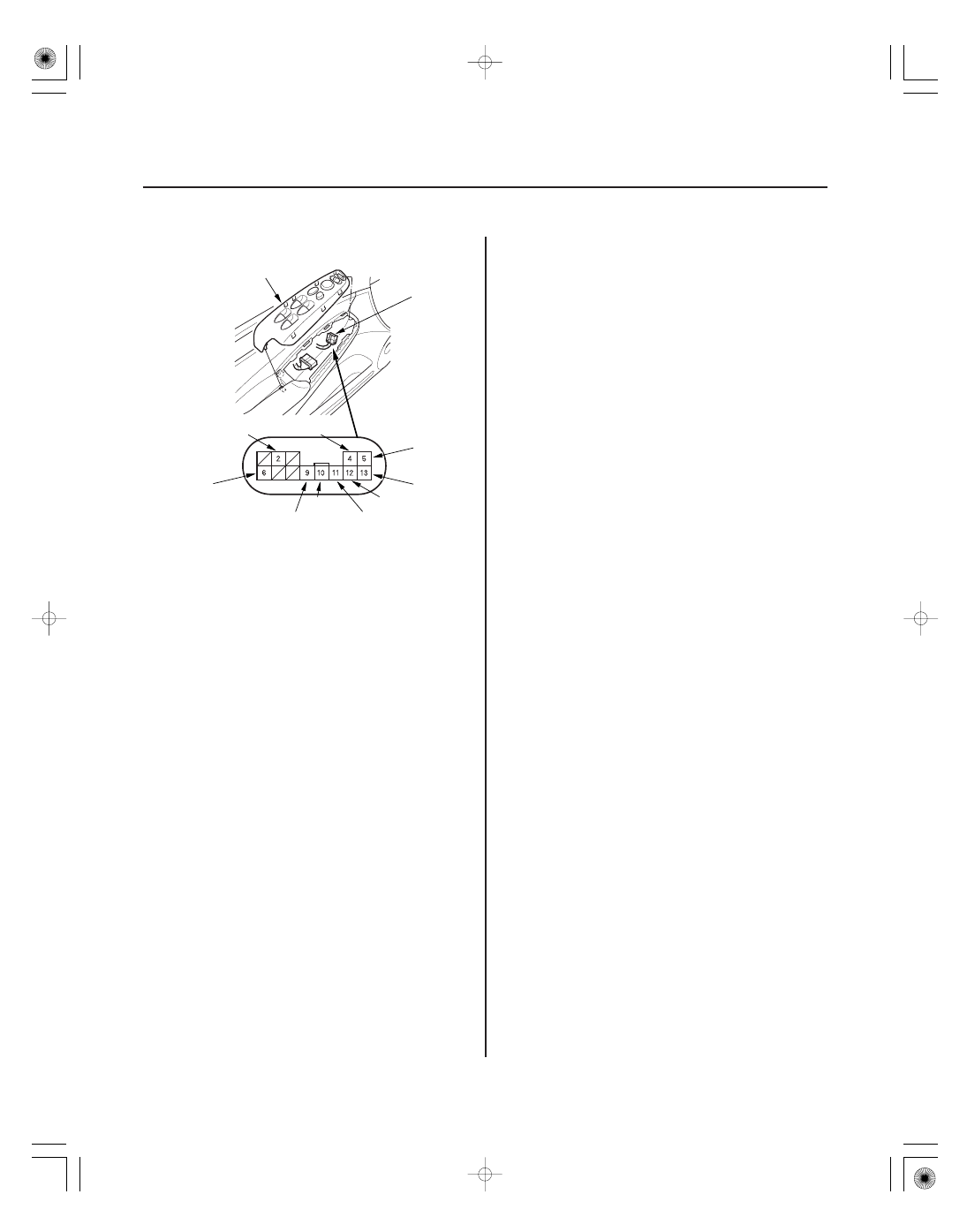

1. Remove the power window master switch (A).

2. Disconnect the 13P connector (B) from the power

mirror switch.

3. Choose the appropriate test based on the

symptom:

• Both mirrors don’t work, go to step 4.
• Left mirror doesn’t work, go to step 6.
• Right mirror doesn’t work, go to step 7.

4. Measure the voltage between terminal No. 2 and

body ground with the ignition switch turned to ON
(II).
There should be battery voltage.

• If there is no voltage, check for:

– Blown No. 36 (10 A) fuse in the under-dash

fuse/relay box.

– An open in the BRN wire.

• If there is battery voltage, go to step 5.

5. Check for continuity between terminal No. 6 and

body ground. There should be continuity.

• If there is no continuity, check for:

– An open in the BLK wire.
– Poor ground (G 503).

• If there is continuity, check both mirrors

individually as described in the next steps.

6. Connect terminals No. 2 and No. 10, and terminals

No. 5 (or No. 12) and No. 6 with jumper wires.
The left mirror should tilt down (or swing left) with
the ignition switch to ON (II).

• If the left mirror does not tilt down (or does not

swing left), check for an open in the PUR (or PNK)
wire between the left mirror and the 13P
connector.
If the wire is OK, check the left mirror actuator.

• If the mirror neither tilts down nor swings left,

repair the GRN wire.

• If the mirror works properly, check the mirror

switch.

7. Connect terminals No. 2 and No. 11, and terminals

No. 5 (or No. 13) and No. 6 with jumper wires. The
right mirror should tilt down (or swing left) with the
ignition switch to ON (II).

• If the mirror does not tilt down (or does not swing

left), check for an open in the PUR (or BLU) wire
between the right mirror and the 13P connector.
If the wire is OK, check the right mirror actuator.

• If the mirror neither tilts down nor swings left,

repair the WHT wire.

• If the mirror works properly, check the mirror

switch.

8. Connect the power mirror defogger relay terminals

No. 1 and No. 2 in the under-hood fuse/relay box
with a jumper wire, and measure the voltage
between mirror connectors terminal No. 1 and
body ground. There should be battery voltage and
both mirrors should warm up with the ignition
switch to ON (II).

• If there is no voltage or neither warms up, check

for:
– An open in the ORN wire.
– Blown No. 36 (10 A) fuse in the under-dash

fuse/relay box.

• If only one fails to warm up, check:

– Its defogger.
– Poor ground (G 503).

• If both warm up, check the defogger switch.

Wire side of female terminals
