Cavity

Wire

Test condition

Test: Desired result

Possible cause if desired result

is not obtained

Cavity

Wire

Test condition

Test: Desired result

Possible cause if desired result

is not obtained

22-275

4. With the connector still disconnected, do these input tests at the following connector.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, go to step 5.

•
•

•
•
•

•

11

BLU

Ignition switch ON,
turn signal switch
in LEFT

Measure the voltage to ground:
There should be battery voltage
when the lights are flashing.

Faulty MICU
Faulty combination light
switch
An open in the wire

12

GRN

Ignition switch ON,
turn signal switch
in RIGHT

Measure the voltage to ground:
There should be battery voltage
when the lights are flashing.

Faulty MICU
Faulty combination light
switch
An open in the wire

7
1

LT GRN

GRY

Disconnect the
gauge control
module (tach) 36P
connector

Check for continuity between
terminal No. 7

No. 1

and

gauge control module (tach)
36P connector terminal No. 20

No. 2

:

There should be continuity.

An open in the wire

Check for continuity between
terminal No. 7

No. 1

and

body ground (gauge control
module (tach) 36P connector
disconnected):
There should be no continuity.

A short to ground in the wire

: TYPE S model

5. Reconnect the connector to the gauge control module (speedo), and do these input tests at the following

connector.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, the gauge control module (speedo) must be faulty; replace it.

•

•
•

•
•
•

6

WHT

Under all
conditions

Measure the voltage to ground:
There should be battery voltage.

Blown No. 23 (10 A) fuse in
the under-hood fuse/relay
box
An open in the wire

5

BRN

Ignition switch ON
(II)

Measure the voltage to ground:
There should be battery voltage.

Blown No. 10 (7.5 A) fuse in
the under-dash fuse/relay box
An open in the wire

4

BLK

Under all
conditions

Measure the voltage to ground:
There should be less than 0.5 V.

Poor ground (G504)
An open in the wire

08/08/21 14:35:59 61SNR030_220_0277

−−−

ＳＮＲ９Ａ００Ｊ２２１０００３００５３ＢＢＡＴ０１

Release Locked odometer mileage to the
original gauge control module.

22-276

Gauges

Rewriting the ODO Data and Transferring the Maintenance Minder Data to a
New Gauge Control Module

NOTE:

• Obtain a new gauge control module before starting

the rewriting process.

• Rewriting is not possible on a gauge control module

that will not communicate with the HDS.

• Make sure that the HDS shows the correct VIN for the

car you are working on.

• One you have started this procedure, you must

complete it before removing the HDS from the DLC.

• Connect a battery jump box (not a Battery charger) to

insure that correct battery voltage will be maintained.

1. Before replacing the gauge control module,

connect the HDS.

2. Select GAUGES from the BODY ELECTRICAL menu

display.

3. Select ‘‘Gauge Control Module Replacement (ODO

rewrite)’’ from the ADJUSTMENT menu, and follow
the instructions on the display to retrieve the ODO
data and the Maintenance Minder information.

4. Replace the gauge control module.

5. Follow the instructions on the display to write the

new ODO data and Maintenance Minder data to a
new gauge control module. If the data transfer fails,
refer to the instructions below to release the locked
ODO data.

If after you attempt to transfer mileage the odometer
has dashes (

), garbled, or incorrect value

displayed, do the following start over. The original
gauge control module is going to be unlocked and
restored to its original state.

1. Confirm that you have the latest HDS version of

software.

2. Make sure that the HDS shows the correct VIN for

the car you are working on.

3. With the ignition switch to LOCK (0), reconnect the

original gauge assembly.

4. Completely re-boot the HDS.

5. Clear any stored DTCs.

6. Navigation to Body.

Electric/Gauges/Adjustment/Instrument Panel
Replacement.

7. Select ‘‘3. Releasing Locked ODO Data’’.

8. Follow the prompts and the Odometer mileage will

be restored.

9. Start over and make sure the screen prompts are

followed.

08/08/21 14:35:59 61SNR030_220_0278

０１

０２

ＳＮＲ９Ａ００Ｊ２２１０００３００５３ＫＢＡＴ００

Tachometer

Speedometer

22-277

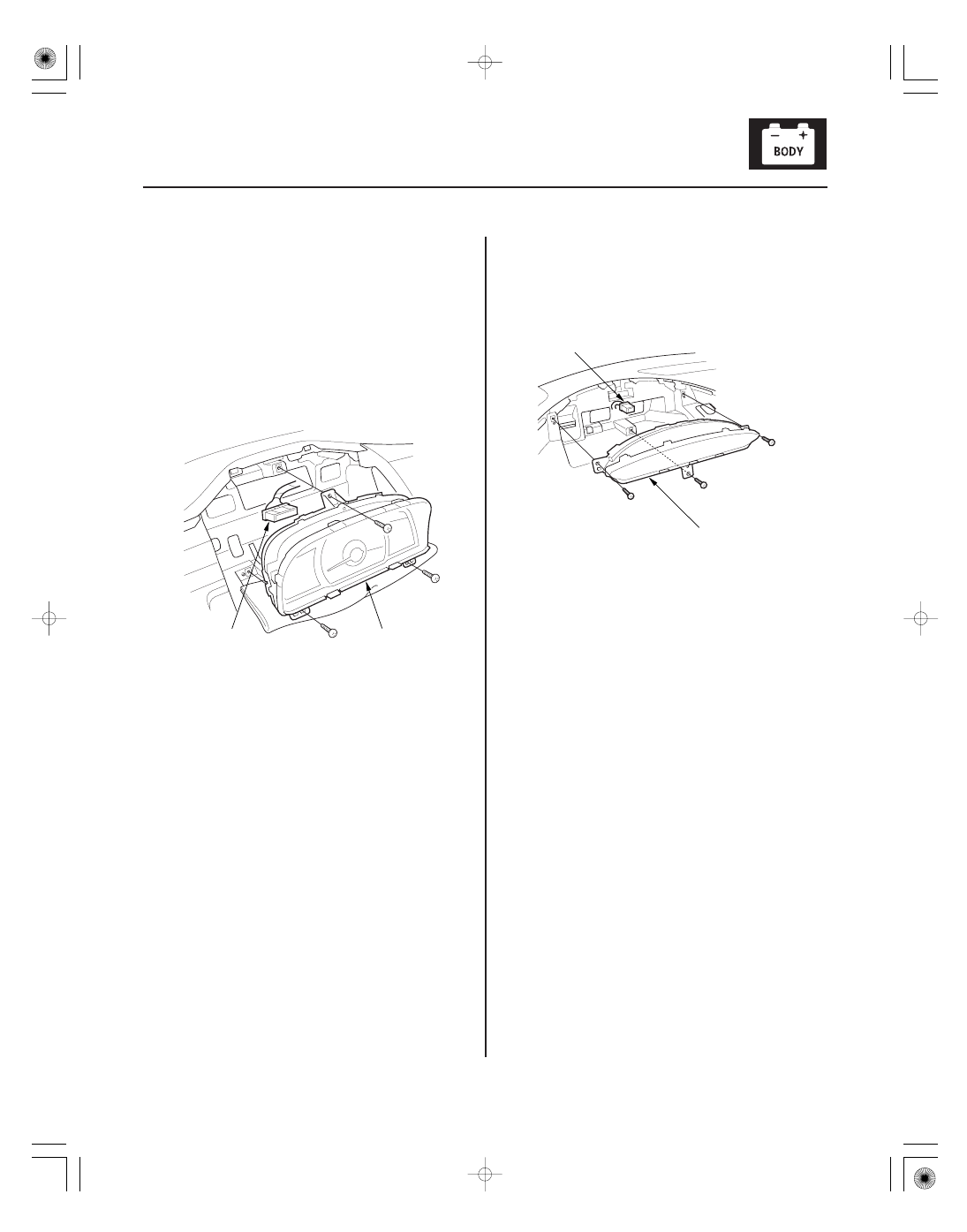

Gauge Control Module Replacement

A

B

A

B

NOTE: Before replacing the gauge control module, do
the ‘‘Rewriting the ODO Data and Transferring the
Maintenance Minder Data to a New Gauge Control
Module’’ (see page 22-276).

1. Remove the subdisplay visor assembly (see page

20-100).

2. Remove the three screws from the gauge control

module (tach) (A).

3. Disconnect the 36P connector (B) from the gauge

control module (tach).

4. Install the gauge control module (tach) in the

reverse order of removal.

1. Remove the instrument panel (see page 20-98).

2. Remove the three screws from the gauge control

module (speedo) (A).

3. Disconnect the 12P connector (B) from the gauge

control module (speedo).

4. Install the gauge control module (speedo) in the

reverse order of removal.

08/08/21 14:35:59 61SNR030_220_0279

０１

＊０１

ＳＮＲ９Ａ００Ｊ３２３２０１１９２０１ＦＨＡＴ００

＋

−

22-278

Gauges

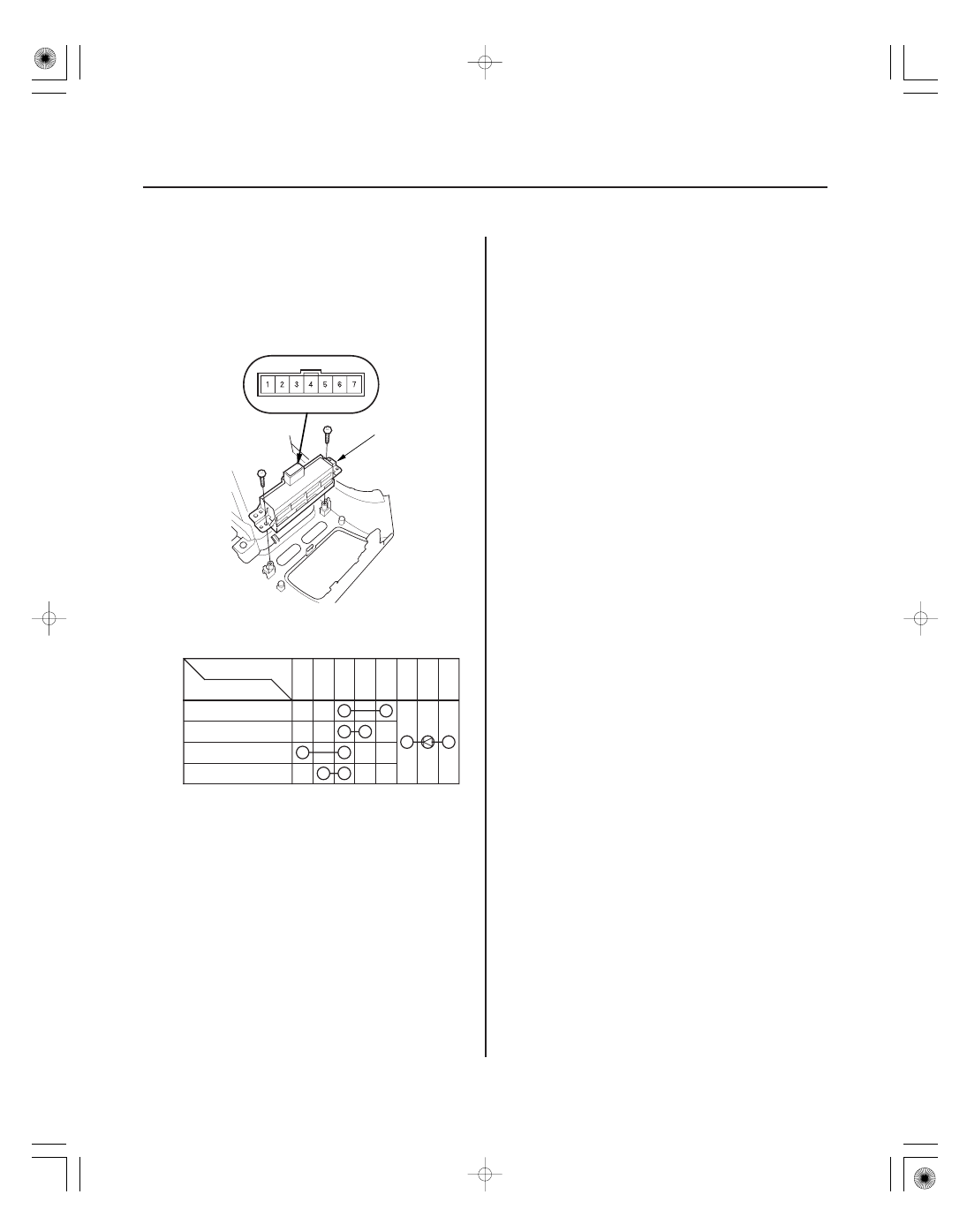

Dash Lights Brightness Controller and Odometer Select/Reset Switch Test/
Replacement

A

Terminal

Position

SEL/RESET
button pressed

(

) button pressed

km/h-mph change
button pressed

(

) button pressed

1

2

4

6

7

3

5

1. Remove the subdisplay visor (see page 20-100) and

disconnect the connectors.

2. Remove the two screws and the dash lights

brightness controller and odometer select/reset
switch (A).

3. Check for continuity between the terminals in each

switch position according the table.

4. If the continuity is not as specified, replace the dash

lights brightness controller and odometer select/
reset switch.

5. Install the dash lights brightness controller and

odometer select/reset switch in the reverse order of
removal.
