Driver’s Switch

Front Passenger’s Switch

Left Rear Switch

Right Rear Switch

22-219

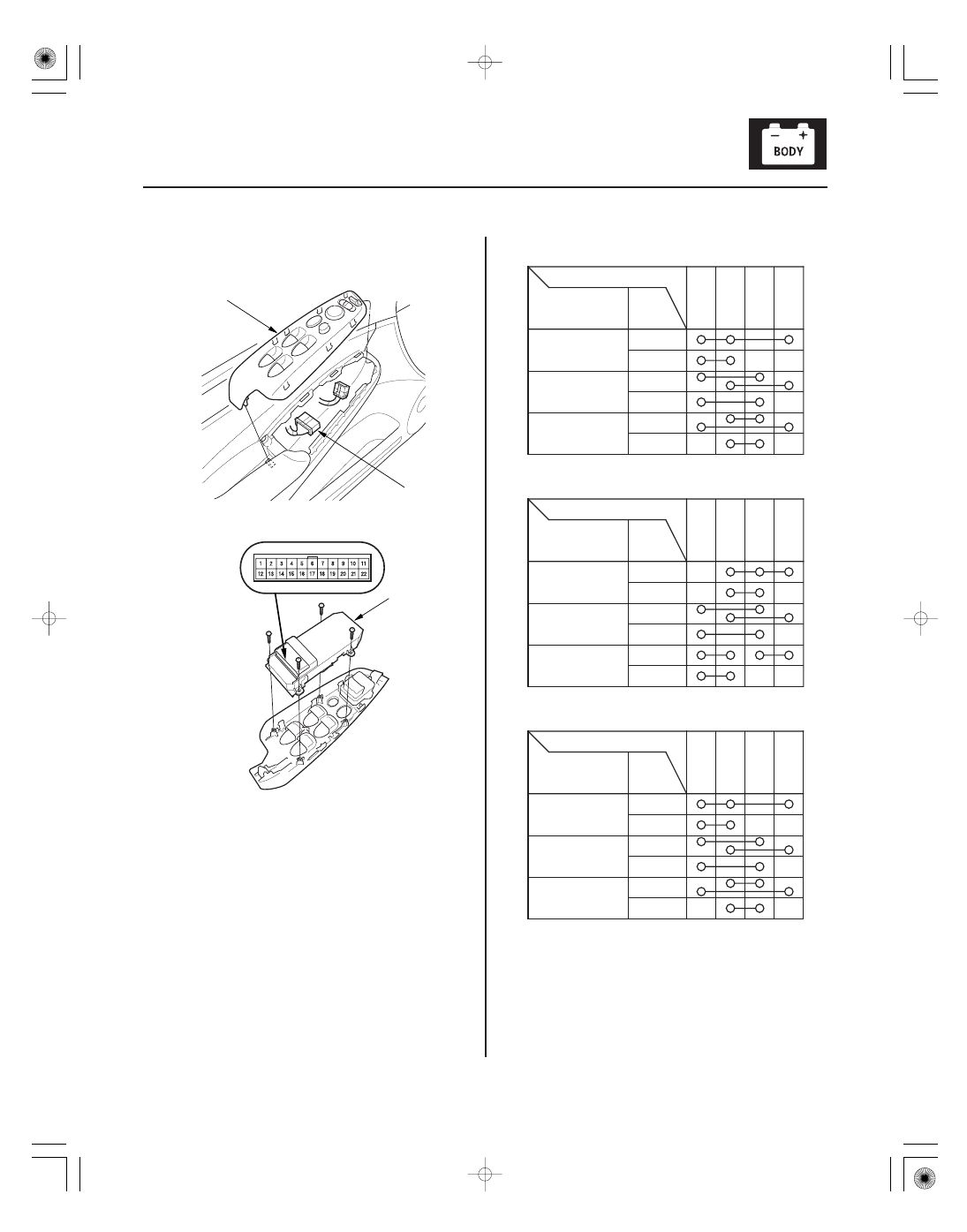

Power Window Master Switch Test/Replacement

A

B

A

Main
Switch

Terminal

Position

1

OFF

ON

OFF

ON

OFF

ON

OFF

UP

DOWN

2

3

12

Main
Switch

Terminal

Position

20

OFF

ON

OFF

ON

OFF

ON

OFF

UP

DOWN

21

22

12

Main
Switch

Terminal

Position

13

OFF

ON

OFF

ON

OFF

ON

OFF

UP

DOWN

14

15

12

1. Carefully pry out the power window master switch

(A).

2. Disconnect the 22P connector (B) from the power

window master switch.

3. Check for continuity between the terminals in each

switch position according to the tables.

The driver’s switch is combined with the control
unit, so you cannot isolate the switch to test it.
Instead, run the power window master switch input
test procedures (see page 22-214). If the tests are
normal, the driver’s switch must be faulty. Replace
the switch.

4. If the continuity is not as specified, remove the

screws and replace the switch.

5. Install the power window master switch in the

reverse order of removal.

08/08/21 14:28:41 61SNR030_220_0221

０１

０２

０３

０４

ＳＮＲ９Ａ００Ｊ５４４６０６４７１２４ＦＨＡＴ０１

Front passenger’s

Rear

22-220

Power Windows

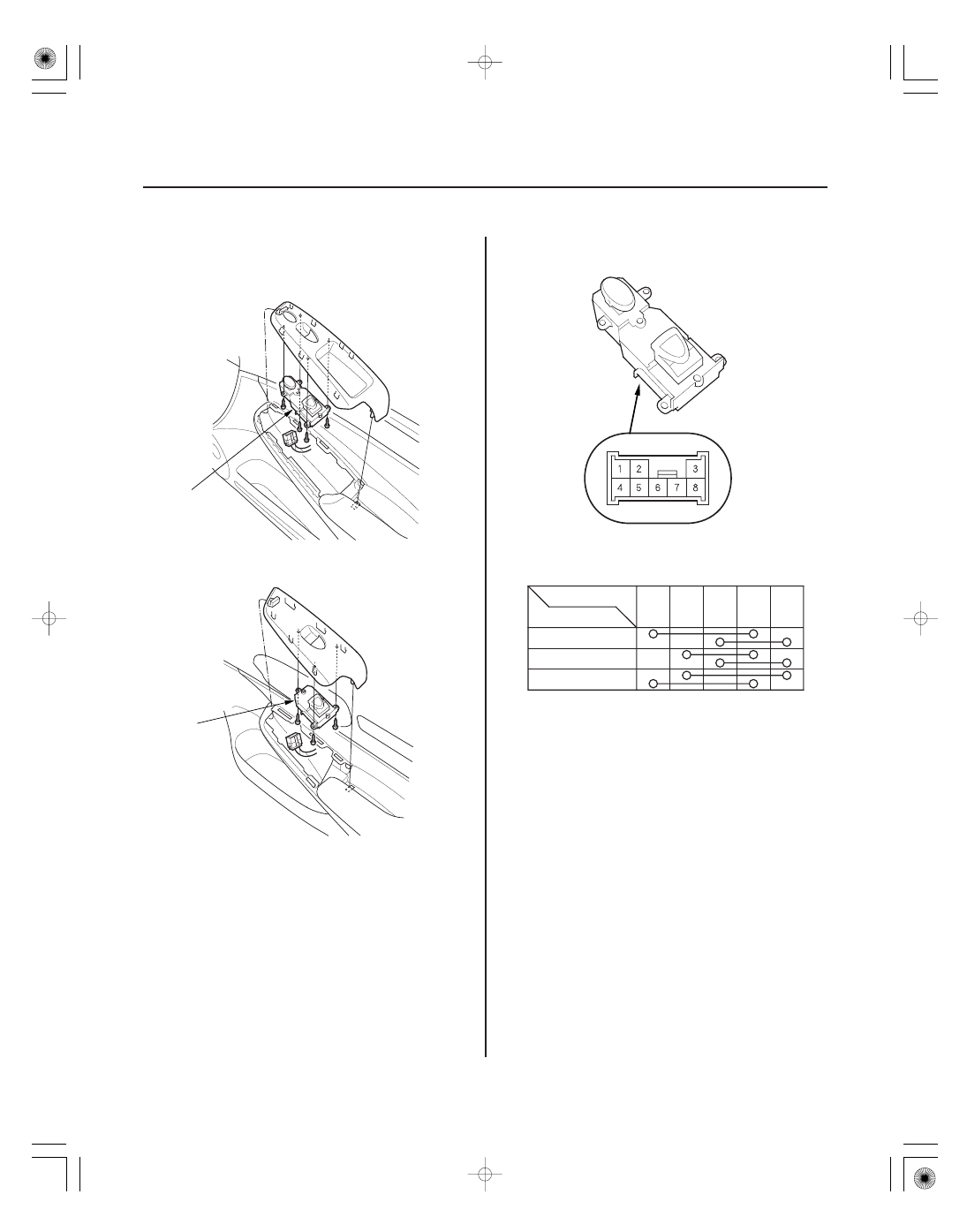

Passenger’s Power Window Switch Test/Replacement

A

A

Terminal

Position

3

4

5

7

8

OFF

UP

DOWN

1. Remove the passenger’s power window switch (A).

2. Check for continuity between the terminals in each

switch position according to the table.

3. Connect battery power to terminal No. 4 and

ground terminal No. 7 (or No. 8). The switch light
should come on.

4. If the continuity or switch light tests is not as

specified, remove the screws and replace the
switch.

5. Install the passenger’s power window switch in the

reverse order of removal.

NOTE: The illustration shows the front passenger’s door.

08/08/21 14:28:42 61SNR030_220_0222

＊０１

ＳＮＲ９Ａ００Ｊ５４３００００００００ＤＡＡＴ００

22-221

Wipers/Washers

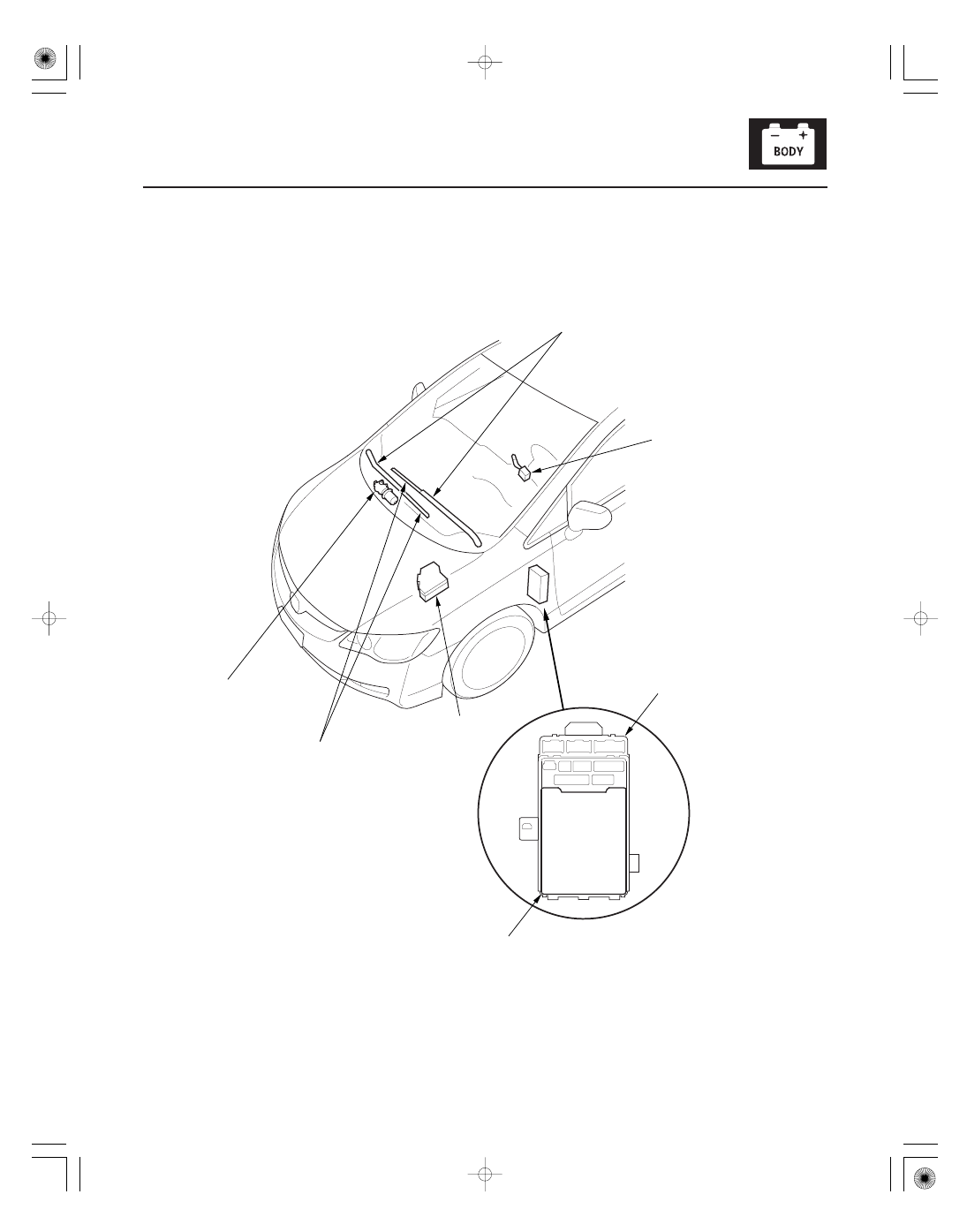

Component Location Index

WIPER/WASHER SWITCH

WINDSHIELD WIPER ARMS and LINKAGE

WIPER BLADES

UNDER-HOOD FUSE/
RELAY BOX

WINDSHIELD
WIPER MOTOR

UNDER-DASH FUSE/
RELAY BOX

INTERMITTENT WIPER RELAY CIRCUIT
(Built into the MICU)

Test, page 22-231
Replacement, page 22-234

Replacement, page 22-233
Adjustment, page 22-236

Replacement,

’06-07 models, page 22-235
’08-09 models, page 22-235

Test, page 22-231
Replacement,

page 22-233

Input Test, page 22-228

08/08/21 14:28:44 61SNR030_220_0223

＊０２

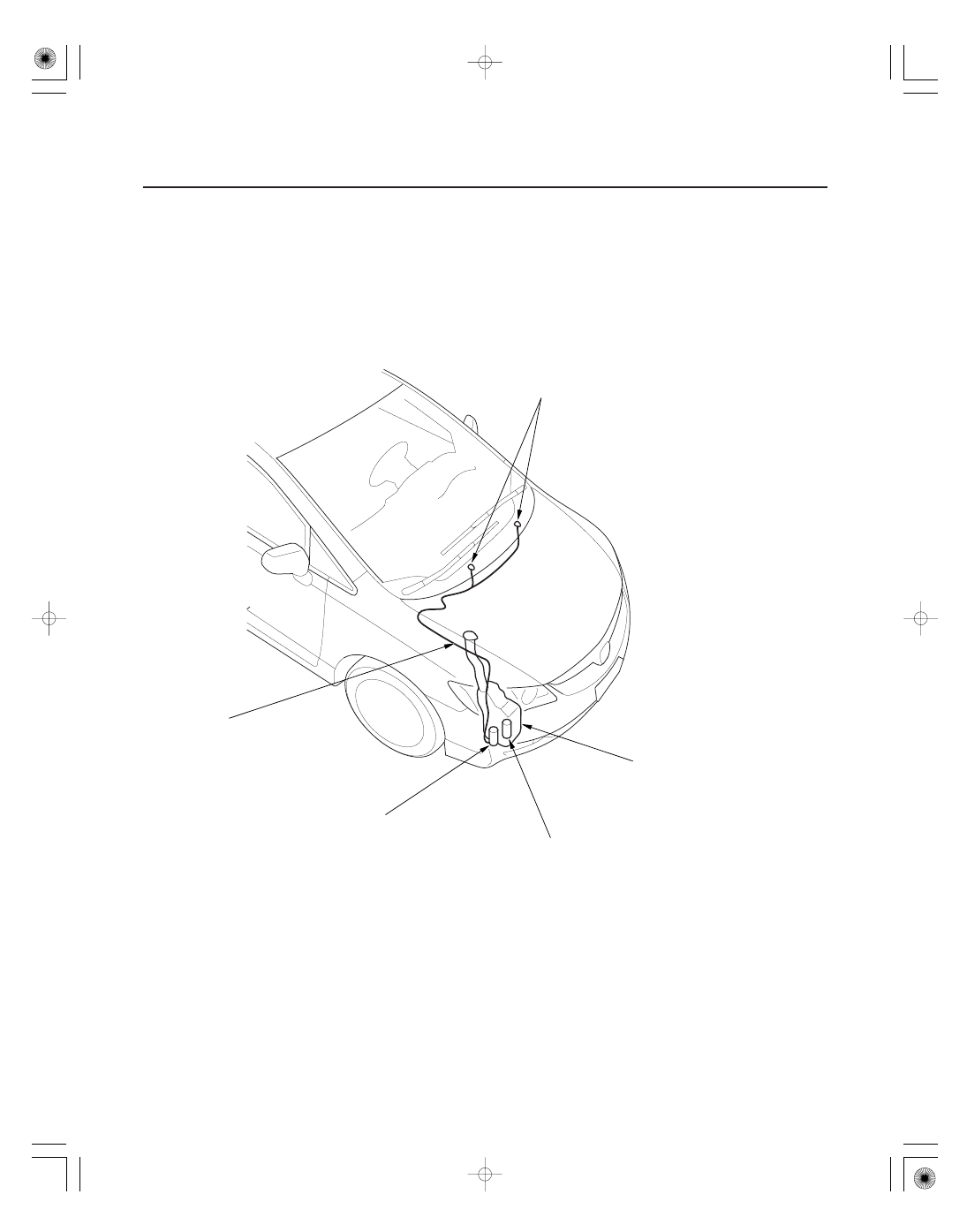

22-222

Wipers/Washers

WINDSHIELD WASHER NOZZLE

WASHER RESERVOIR

WINDSHIELD WASHER MOTOR

WASHER TUBE

WASHER FLUID LEVEL SWITCH

Replacement, page 22-237
Adjustment, page 22-236

Replacement, page 22-234

Test, page 22-232
Replacement, page 22-234

Replacement, page 22-237

Test, page 22-232
