Required Test Equipment

Ordering Information

Software Version

Using the ED-18 Battery Tester

22-67

Battery

Battery Test

A battery can explode if you do not follow the
proper procedure, causing serious injury to anyone
nearby. Follow all procedures carefully and keep
sparks and open flames away from the battery.

Honda Electrical System Analyzer (ED-18 Battery
tester): T/N INBED18LLH

To order an Electrical System Analyzer, go to the Honda
Tool and Equipment catalog on the iN, or call
888-424-6857.

Make sure you have the latest software in the ED-18. To
check the version on the do this:

• Press the POWER button.
• Select Reports, then press ENTER.
• Select i Version, then press ENTER.

If you do not have the correct version, Tools Hotline at
800-346-6327.

NOTE: For set up, customization, and other available
features, refer to the ED-18 user’s manual.

1. Connect the leads to the positive and negative

terminal of the battery.

2. Use the arrow keys to select the battery test, then

press enter, then follow the prompts.

NOTE: Make sure to enter the correct cold cranking
ampere rating of the battery. If the number is not
entered correctly, the result will not be accurate.

3. Here are the five possible battery conditions:

• Good Battery: The battery has at least 60 percent

of its charge and requires no action.

• Good-Recharge: The battery condition appears to

be good, but charging is recommended and then
retest. See your battery charger’s instructions to
fully charge the battery, then recheck. Do not
charge the battery using the vehicle’s alternator.

• Charge and Retest: The battery condition is not

known because its charge is too low. Recharge
the battery, then retest. See your battery’s
instructions to fully charge the battery, then
recheck. Do not charge the battery using the
vehicle’s alternator.

• Replace Battery: The battery condition is poor.

Replace it.

• Bad Cell: There is a problem with the battery.

Replace it.

08/08/21 14:24:04 61SNR030_220_0069

＊０１

ＳＮＲ９Ａ００Ｊ５４２０００１４４０１ＭＦＡＴ００

−

−

−

Disconnection

Reconnection

22-68

Battery

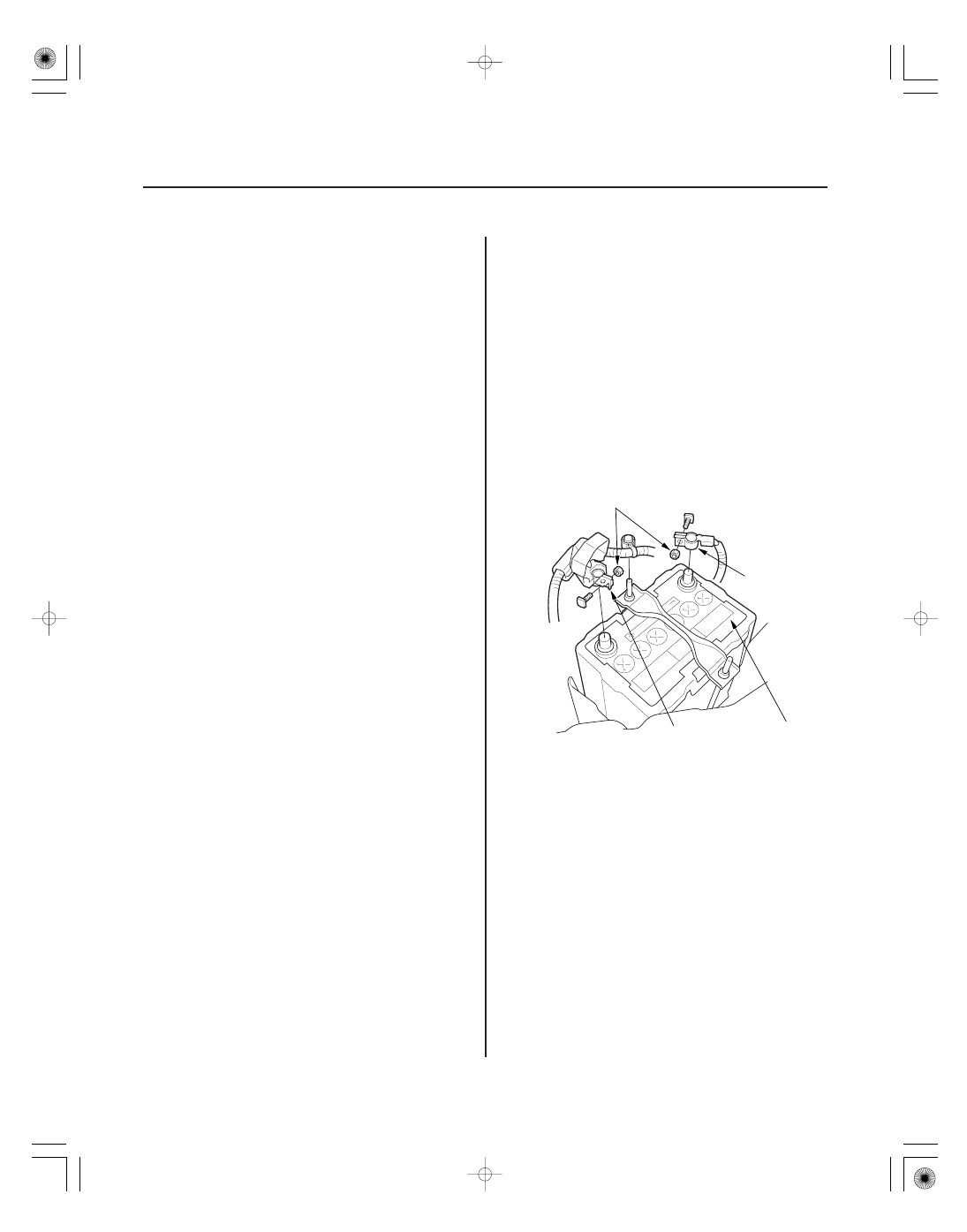

Battery Terminal Disconnection and Reconnection

B

A

2.9

5.9 N·m

(0.3

0.6 kgf·m, 2.1

4.4 lbf·ft)

C

Some systems store data in memory that is lost when
the battery is disconnected. Do the following steps
before disconnecting the battery.

1. Make sure you have the anti-theft code(s) for the

audio and/or the navigation system (if equipped).

2. If you are replacing the audio unit, write down the

audio presets (AM and FM), and the XM audio
presets (if equipped), because the audio unit does
not retain the presets after the battery is
disconnected.

3. Make sure the ignition switch is in LOCK (0).

4. Disconnect and isolate the negative cable from the

battery.

NOTE: Always disconnect the negative cable from
the battery first.

5. Disconnect the positive cable from the battery.

Some systems store data in memory that is lost when
the battery is disconnected. Do the following steps to
restore the systems back to normal operation.

1. Clean the battery terminals.

2. Test the battery (see page 22-67).

3. Reconnect the positive cable (A) to the battery (B)

first, then reconnect the negative cable (C) to the
battery.

NOTE: Always connect the positive cable to the
battery first.

4. Apply multipurpose grease to the terminals to

prevent corrosion.

5. Enter the anti-theft code(s) for the audio system

and/or the navigation system (if equipped).

6. Enter the audio presets (if applicable), and enter the

XM audio presets (if equipped).

7. Set the clock (for vehicles without navigation).

08/08/21 14:24:04 61SNR030_220_0070

＊０１

＊０２

ＳＮＲ９Ａ００Ｊ５４２０００１４４０１ＫＤＡＴ０１

Removal

Installation

22-69

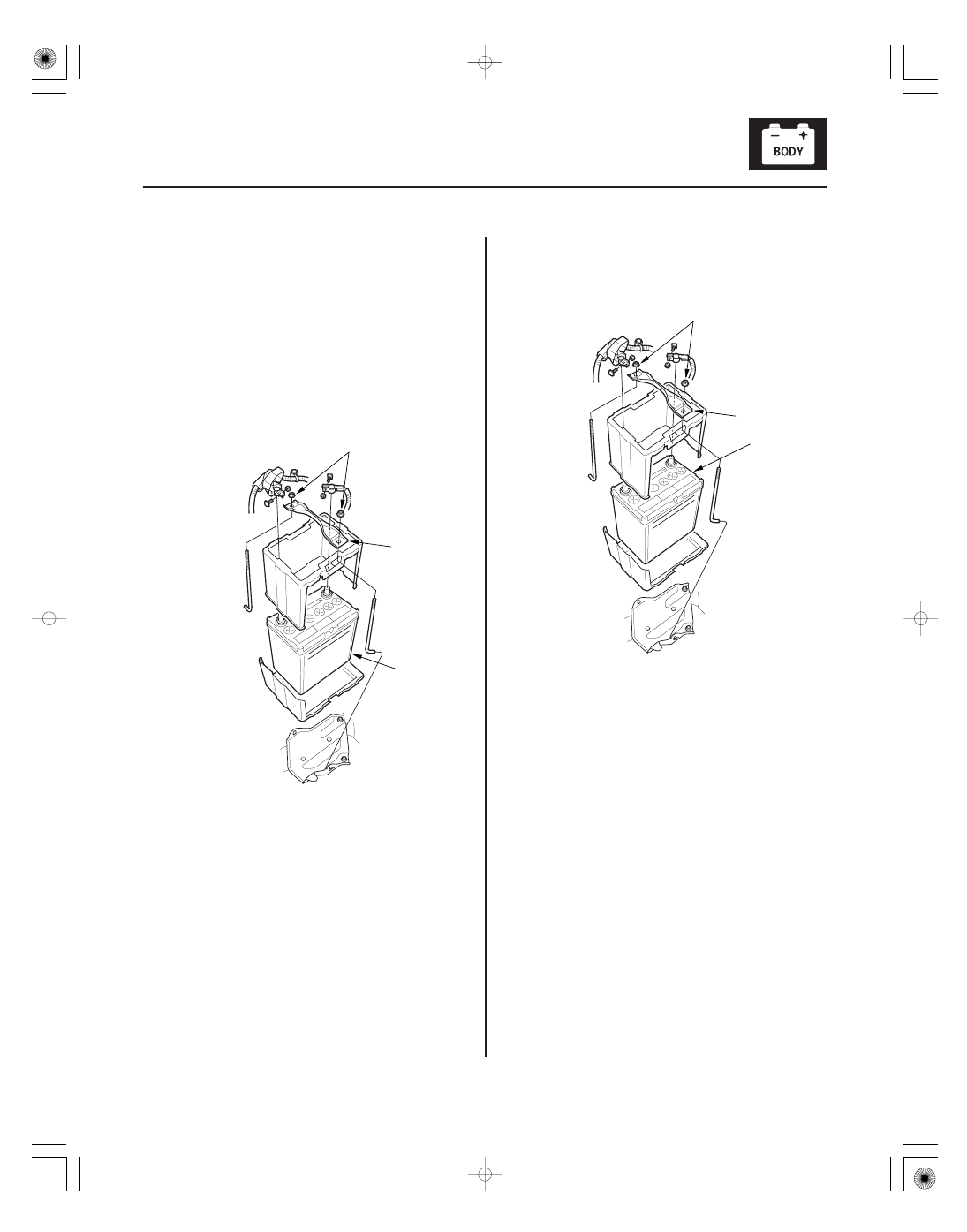

Battery Removal and Installation

A

B

C

A

B

C

NOTE: The battery terminal disconnection/reconnection
procedure (see page 22-68) must be done before and
after doing this procedure. Some systems store data in
memory that is lost when the battery is disconnected.

1. Do the battery terminal disconnection procedure

(see page 22-68).

2. Remove the two nuts (A) securing the battery

setting plate, then remove the battery setting plate
(B) and the battery (C).

1. Install the battery (A), then install the battery

setting plate (B).

2. Tighten the two nuts (C) equally until the battery is

stable.

NOTE: Do not deform the battery setting plate by
over-tightening the nuts.

3. Do the battery terminal reconnection procedure

(see page 22-68).

NOTE: Make sure the positive terminal and the
negative terminal are not reverse-connected.

08/08/21 14:24:04 61SNR030_220_0071

＊０１

０１

０２

ＳＮＲ９Ａ００Ｊ５４２０００４６１２１ＦＥＡＴ００

Special Tools Required

Relay

Test

Normally-open type

22-70

Relays

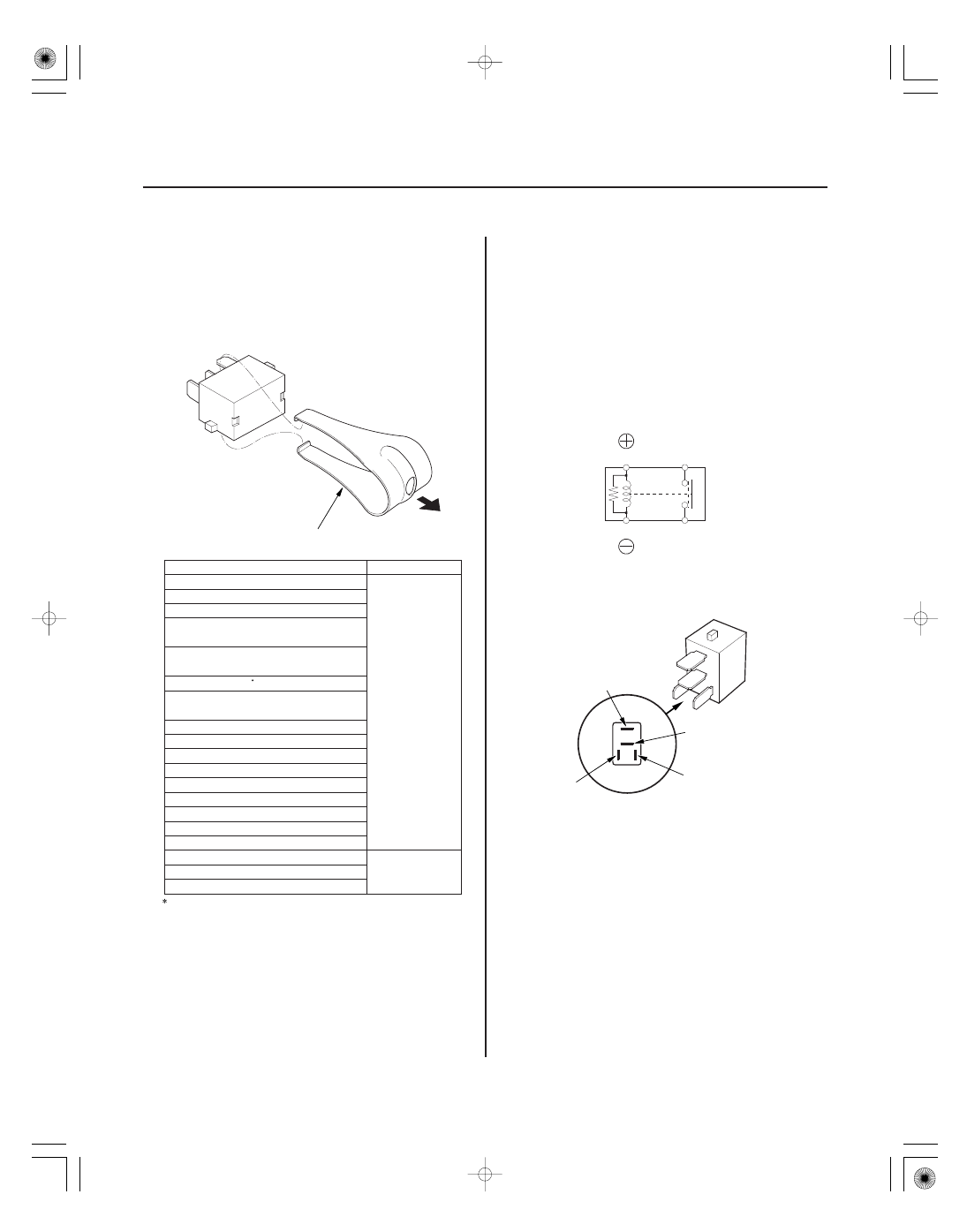

Power Relay Test

07AAC-000A1A0

3

1

4

2

3

4

2

1

Relay puller 07AAC-000A1A0

Use this chart to identify the type of relay, then do the
test listed for it. Carefully remove the relays using the
relay puller. Do not use pliers. Pliers will damage the
relay.

A/C compressor clutch relay

Normally-
open type

A/C condenser fan relay
Blower motor relay
Console accessory power socket
relay
Electronic throttle control system
(ETCS) control relay
Fog light relay
Front accessory power socket
relay
Ignition coil relay
PGM-FI main relay 1 (FI MAIN)
PGM-FI main relay 2 (FUEL PUMP)
PGM-FI subrelay
Power window relay
Radiator fan relay
Rear window defogger relay
Seat heater relay (HIGH)
Starter cut relay
Fan control relay

Five-terminal
type

Power mirror defogger relay
Seat heater relay (LOW)
: TYPE S and ’08 PREMIUM and ’09 models

Check for continuity between the terminals.

• There should be continuity between terminals No. 1

and No. 2 when the battery positive terminal is
connected to terminal No. 4, and the battery negative
terminal is connected to terminal No. 3.

• There should be no continuity between terminals

No. 1 and No. 2 when power is disconnected.
