Acura CSX. Manual - part 464

０３

０４

０５

０６

Retainer Replacement

20-166

Exterior Trim

A

B

A

B

B

B

A

B

A

B

D

A

D

C

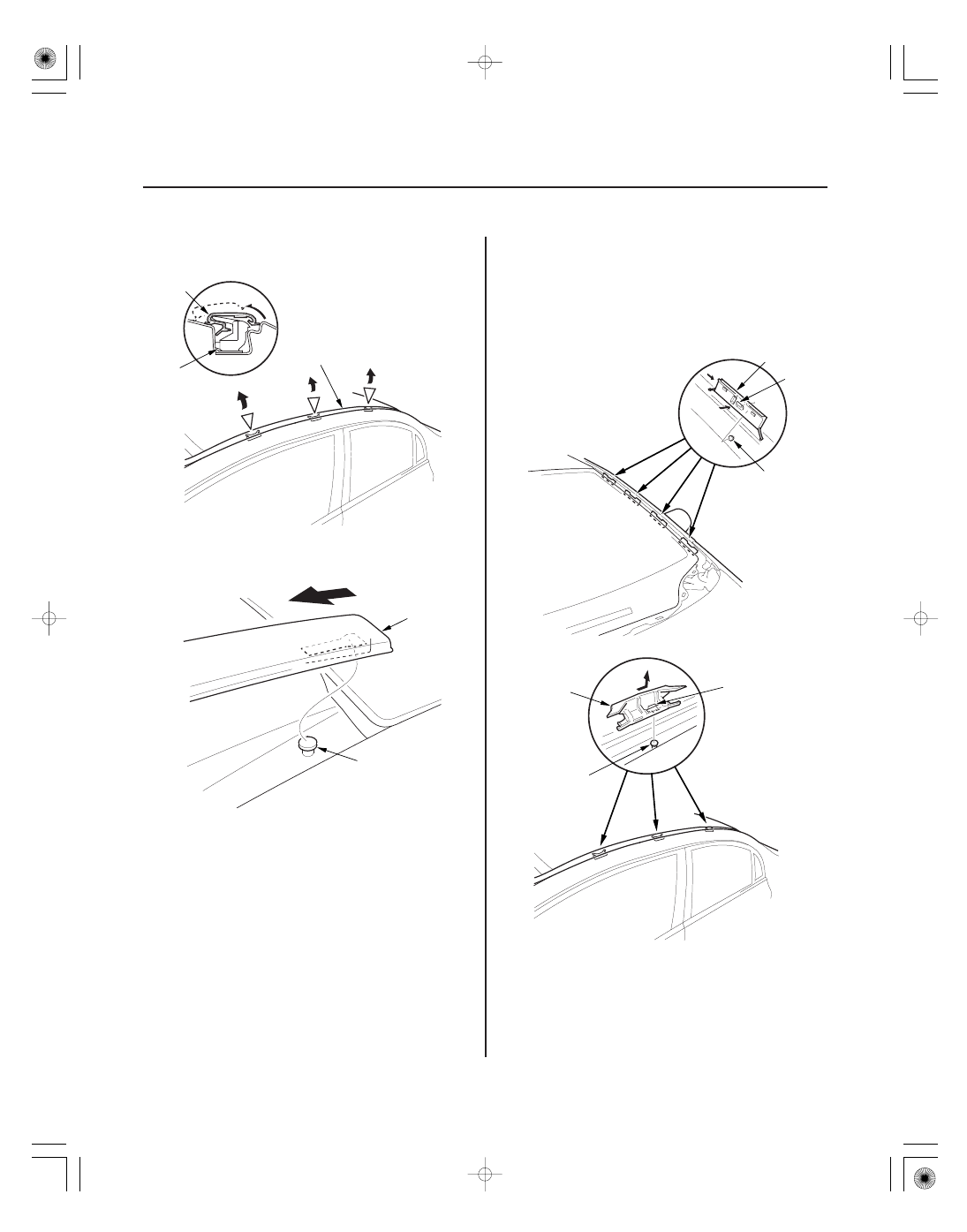

4. Pull up the middle portion of the roof molding (A)

to release it from the retainers (B).

5. Pull up and release the rear end of the roof molding

(A) from the pin (B), then remove the roof molding.

6. Install the molding in the reverse order of removal,

and note these items:

• Make sure the roof molding is installed securely.
• If the clips are damaged or stress-whitened,

replace them with new ones.

1. While prying the middle hooks (A) with a flat-tip

screwdriver, slide the upper retainers (B, C) upward
to release them from the pins (D) on the A-pillar
and roof drip portion. Take care not to scratch the
body.

2. Install the retainers in the reverse order of removal.

08/08/21 15:05:03 61SNR030_200_0168

０１

ＳＮＲ９Ａ００Ｊ１８５７３４２１２０１ＫＢＡＴ００

Special Tools Required

Adhesive tape (C): Thickness 1.2 mm (0.047 in.) Width 5 mm (0.2 in.) Length 30 mm (1.18 in.)
Adhesive tape (D): Thickness 1.2 mm (0.047 in.) Width 10 mm (0.39 in.) Length 930 mm (36.61 in.)
Adhesive tape (E): Thickness 1.2 mm (0.047 in.) Width 10 mm (0.39 in.) Length 580 mm (22.83 in.)
Adhesive tape (F): Thickness 1.2 mm (0.047 in.) Width 5 mm (0.2 in.) Length 24 mm (0.94 in.)

20-167

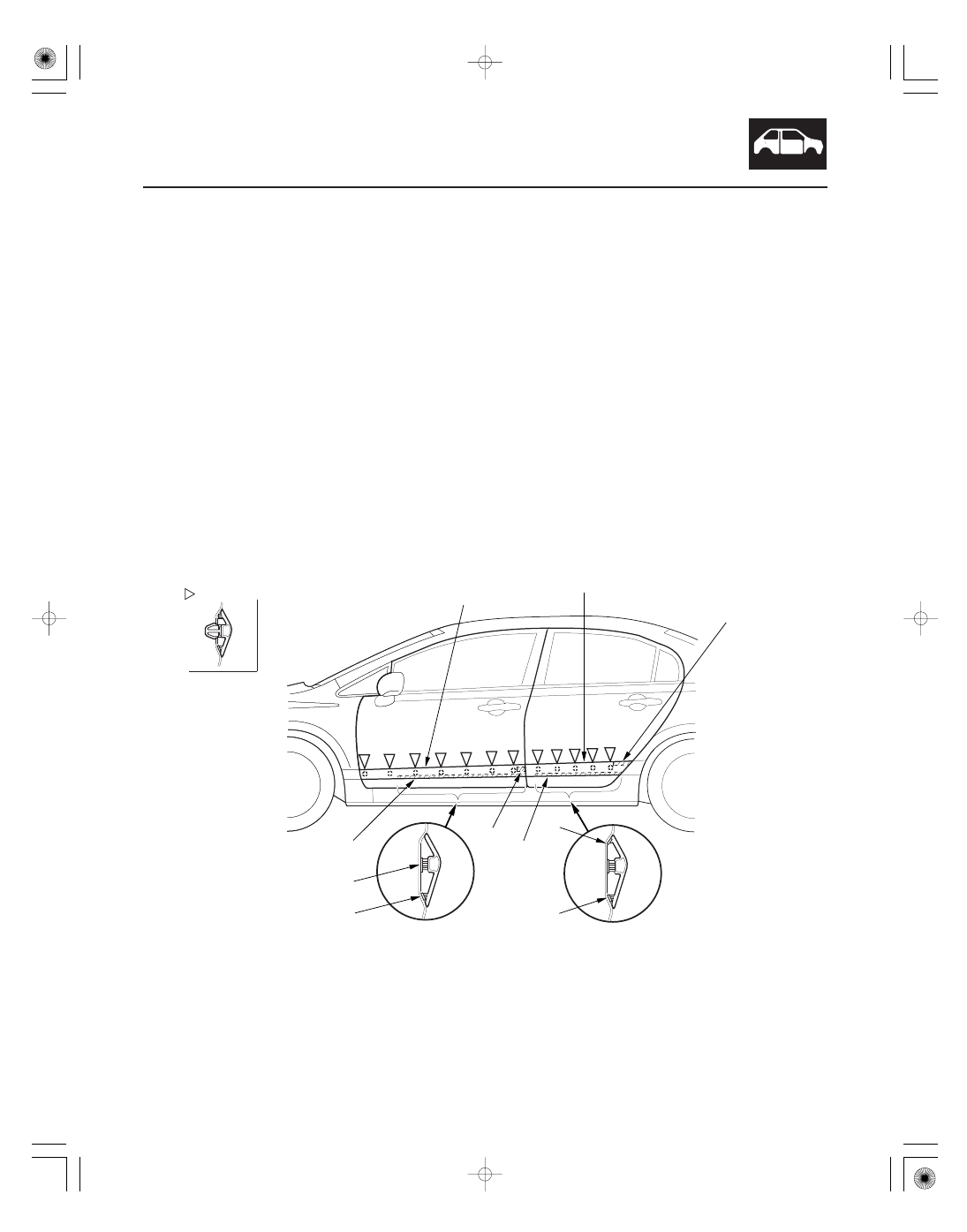

Door Molding Replacement

Fastener Locations

: Clip, 12

A

B

C

D

E

F

F

E

D

C

KTC trim tool set SOJATP2014

NOTE:

• Be careful not to pry too far or you may bend the molding.
• Put on gloves to protect your hands.
• Use the appropriate tool from the KTC trim tool set to avoid damage when removing components.

1. Remove these items:

• Front door panel (see page 20-7) and plastic cover (see page 20-3)
• Rear door panel (see page 20-17) and plastic cover (see page 20-5)

2. Release the clips, and gently pry the front door molding (A) or rear door molding (B) away from the door while

separating the adhesive tape (C, D, E, F).

3. Install the moldings in the reverse order of removal, and if the clips are damaged or stress-whitened, replace them

with new ones.

08/08/21 15:05:04 61SNR030_200_0169

07AAC-SEPA240

０１

ＳＮＲ９Ａ００Ｊ１８５７３４５５６０３ＫＢＡＴ００

０１

ＳＮＲ９Ａ００Ｊ１８５７３４３７３１１ＫＢＡＴ００

20-168

20-168

Exterior Trim

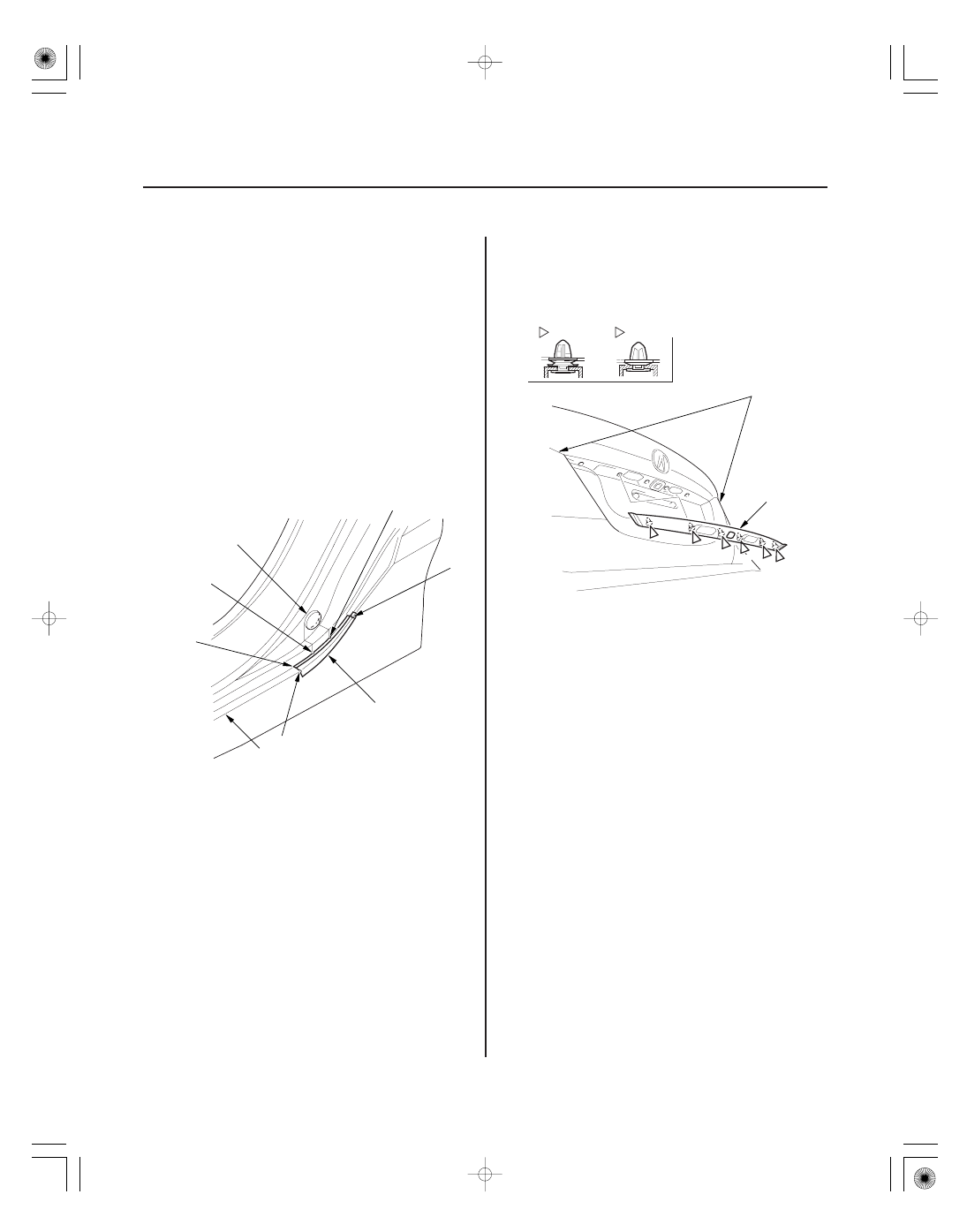

Side Sill Protection Tape
Replacement

Rear License Trim Replacement

A

B

C

D

E

F

A

D

Fastener Locations

: Clip, 4

A

: Clip, 2

B

A

B

C

D

B

A

A

A

1. Slowly peel up the old side sill protection tape.

2. Clean the body bonding surface with a shop towel

dampened in isopropyl alcohol. After cleaning,
keep oil, grease, and water from getting on the
surface.

3. Peel the adhesive backing from the side sill

protection tape.

4. Align the alignment marks (A) of the side sill

protection tape (B) with the body line (C), and align
the alignment marks (D) of the application tape (E)
with the round body bulge (F), then press the side
sill protection tape into place.

1. Detach the clips (A, B), and on both sides of the rear

license trim (C), release the edge of the trim from
the inner taillight (D), then remove the trim. Take
care not to scratch the trunk lid.

2. Install the trim in the reverse order of removal, and

note these items:

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips into place securely.

08/08/21 15:05:04 61SNR030_200_0170

０１

０２

ＳＮＲ９Ａ００Ｊ１８５７３４６０４４３ＫＢＡＴ００

For Some Models

20-169

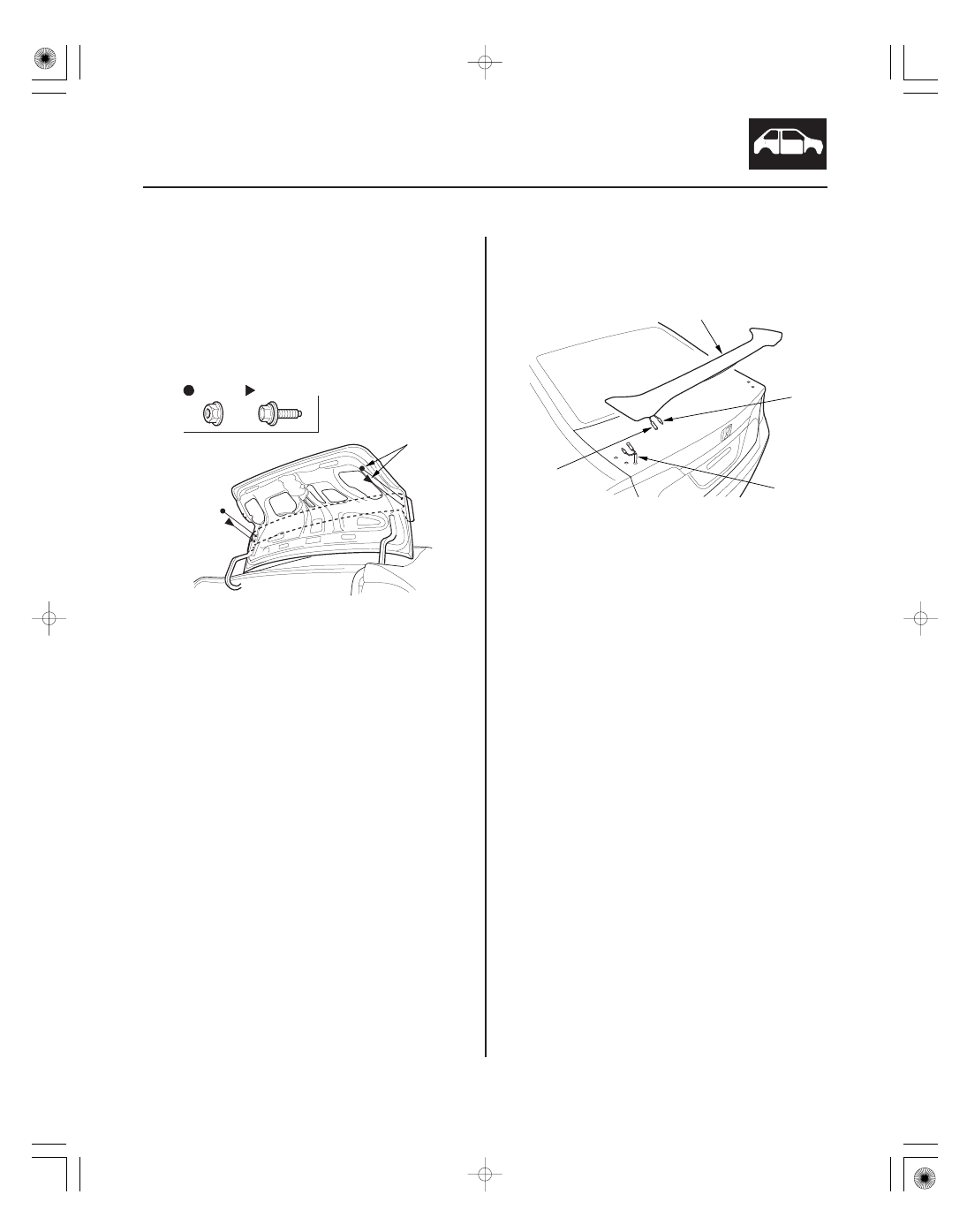

Trunk Lid Spoiler Replacement

: Nut, 2

: Bolt, 2

Fastener Locations

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

B

C

B

A

NOTE:

• Put on gloves to protect your hands.
• Take care not to scratch the trunk lid.

1. Open the trunk lid, and remove the nut and bolts

from inside the trunk lid.

2. Close the trunk lid. While lifting the trunk lid spoiler

(A) up, disconnect the high mount brake light
terminals (B) from the spoiler subharness (C), then
remove the spoiler.

3. Install the spoiler in the reverse order of removal,

and make sure the high mount brake light terminals
are plugged in properly.

08/08/21 15:05:05 61SNR030_200_0171
