VSA activation indicator does not go off, and
no DTCs are stored

YES

NO

YES

NO

YES

NO

19-165

Symptom Troubleshooting

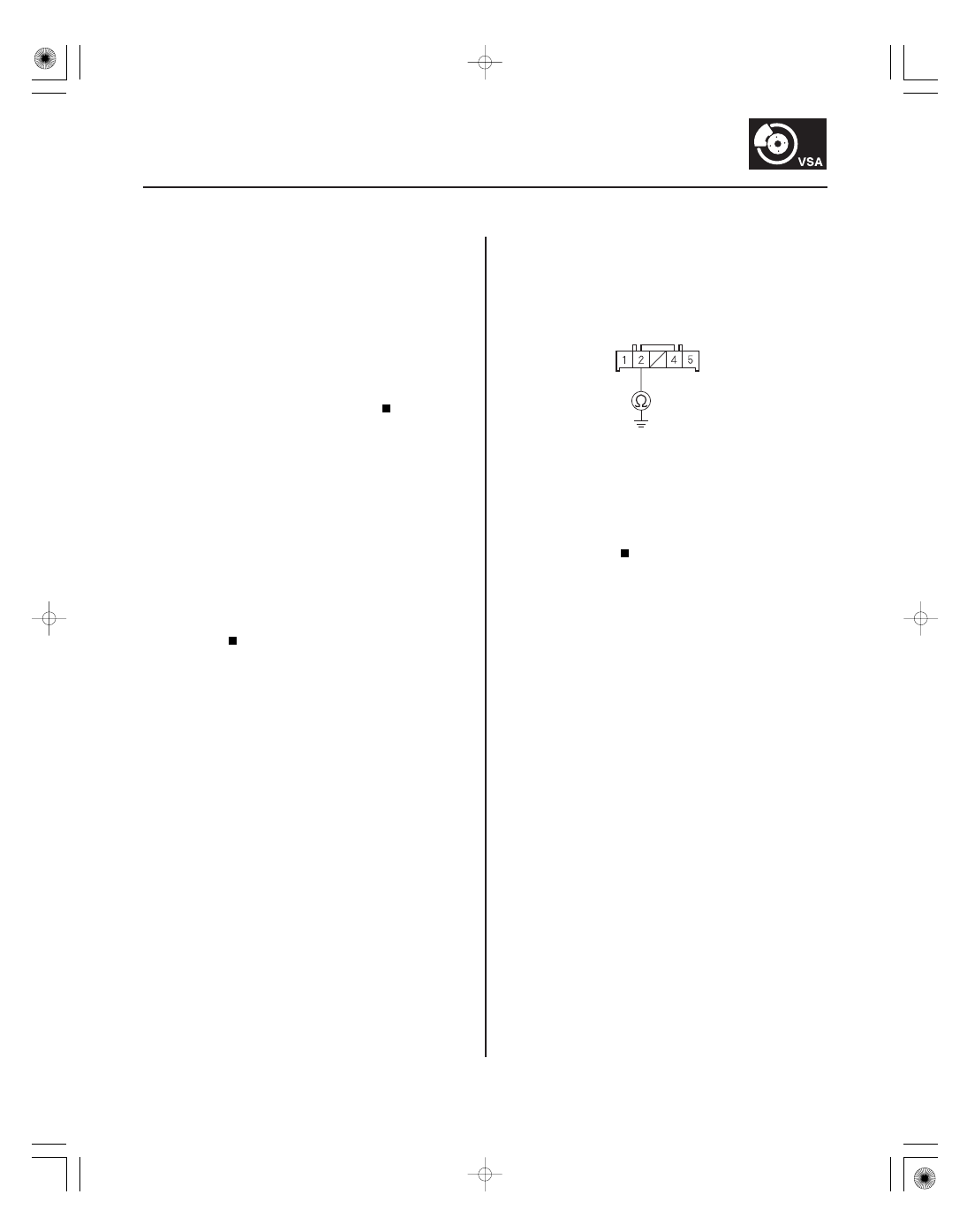

VSA OFF SWITCH 5P CONNECTOR

BRN

1. Turn the ignition switch to ON (II).

2. Check the VSA activation indicator for several

seconds when the ignition switch is turned to
ON (II).

The system is OK at this time.

Go to step 3.

3. Turn the ignition switch to LOCK (0).

4. Disconnect the VSA OFF switch 5P connector

(see page 19-170).

5. Check the VSA OFF switch (see page 19-170).

Go to step 6.

Replace the VSA OFF switch (see page

19-170).

6. Disconnect the gauge control module (tach) 36P

connector.

7. Check for continuity between VSA OFF switch 5P

connector terminal No. 2 and body ground.

Repair short to body ground in the wire

between the gauge control module (tach) and the
VSA OFF switch.

Substitute a known-good gauge control

module (tach) (see page 22-277), then go to step 1,
and recheck. If it is OK, replace the original gauge
control module (tach) (see page 22-277).

Wire side of female terminals

Does the indicator come on then go of f ?

Is the V SA OF F switch OK ?

Is ther e continuity?

08/08/21 15:06:44 61SNR030_190_0165

＊０１

＊０２

ＳＮＲ９ＡＣ７Ｄ５２１００００００００ＦＡＡＴ０５

−

−

−

−

−

−

−

−

ABS indicator, brake system indicator, and
VSA indicator do not go off

YES

NO

YES

NO

YES

NO

YES

NO

19-166

VSA System Components

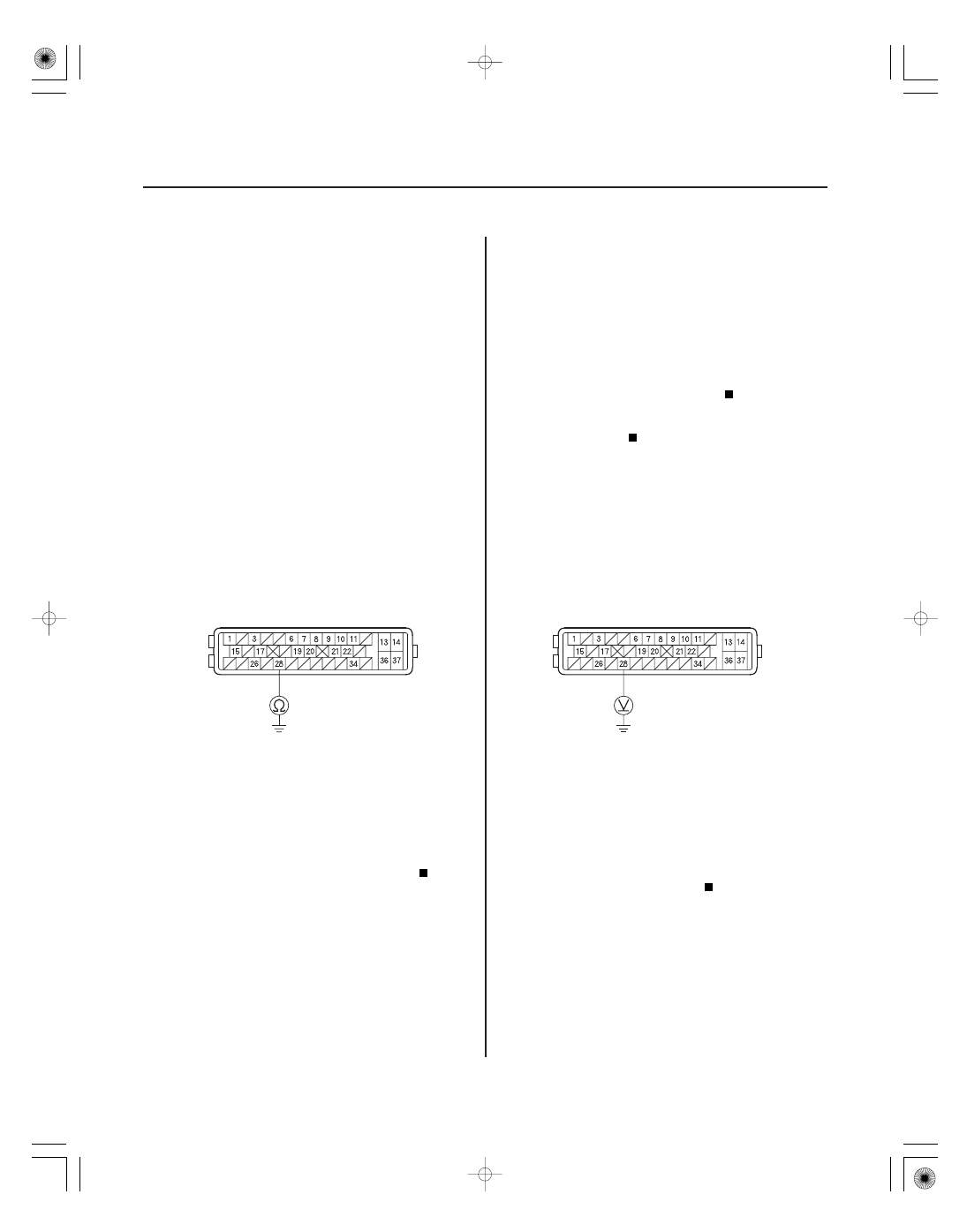

VSA MODULATOR-CONTROL UNIT 37P CONNECTOR

IG1 (GRY)

VSA MODULATOR-CONTROL UNIT 37P CONNECTOR

IG1 (GRY)

1. Turn the ignition switch to LOCK (0).

2. Check the No. 4 (7.5 A) fuse in the under-dash fuse/

relay box.

Go to step 3.

Reinstall the checked fuse, then go to step 9.

3. Disconnect the VSA modulator-control unit 37P

connector (see step 2 on page 19-171).

4. Disconnect the yaw rate-lateral acceleration sensor

5P connector (see page 19-169).

5. Check for continuity between VSA modulator-

control unit 37P connector terminal No. 28 and
body ground.

Repair short to body ground in the wire

between the No. 4 (7.5 A) fuse in the under-dash
fuse/relay box and the VSA modulator-control unit
or the yaw rate-lateral acceleration sensor.

Install a new No. 4 (7.5 A) fuse in the under-

dash fuse/relay box, then go to step 6.

6. Reconnect all connectors.

7. Turn the ignition switch to ON (II).

8. Check the ABS indicator, the brake system

indicator and the VSA indicator for several seconds
when the ignition switch is tuned to ON (II).

Troubleshooting is complete.

Replace the VSA modulator-control unit

(see page 19-171).

9. Disconnect the VSA modulator-control unit 37P

connector (see step 2 on page 19-171).

10. Turn the ignition switch to ON (II).

11. Measure the voltage between VSA modulator-

control unit 37P connector terminal No. 28 and
body ground.

Go to step 12.

Repair open in the wire between the No. 4

(7.5 A) fuse in the under-dash fuse/relay box and
the VSA modulator-control unit.

12. Turn the ignition switch to LOCK (0).

Wire side of female terminals

Wire side of female terminals

Is the f use blown?

Is ther e continuity?

Does the indicator s come on then go of f ?

Is ther e batter y voltage?

08/08/21 15:06:44 61SNR030_190_0166

＊０３

＊０４

０７

＋

−

−

−

−

−

−

YES

NO

YES

NO

Sign

YES

NO

VSA Modulator-
control Unit 37P

Connector Terminal

Gauge Control

Module (Tach) 36P

Connector Terminal

19-167

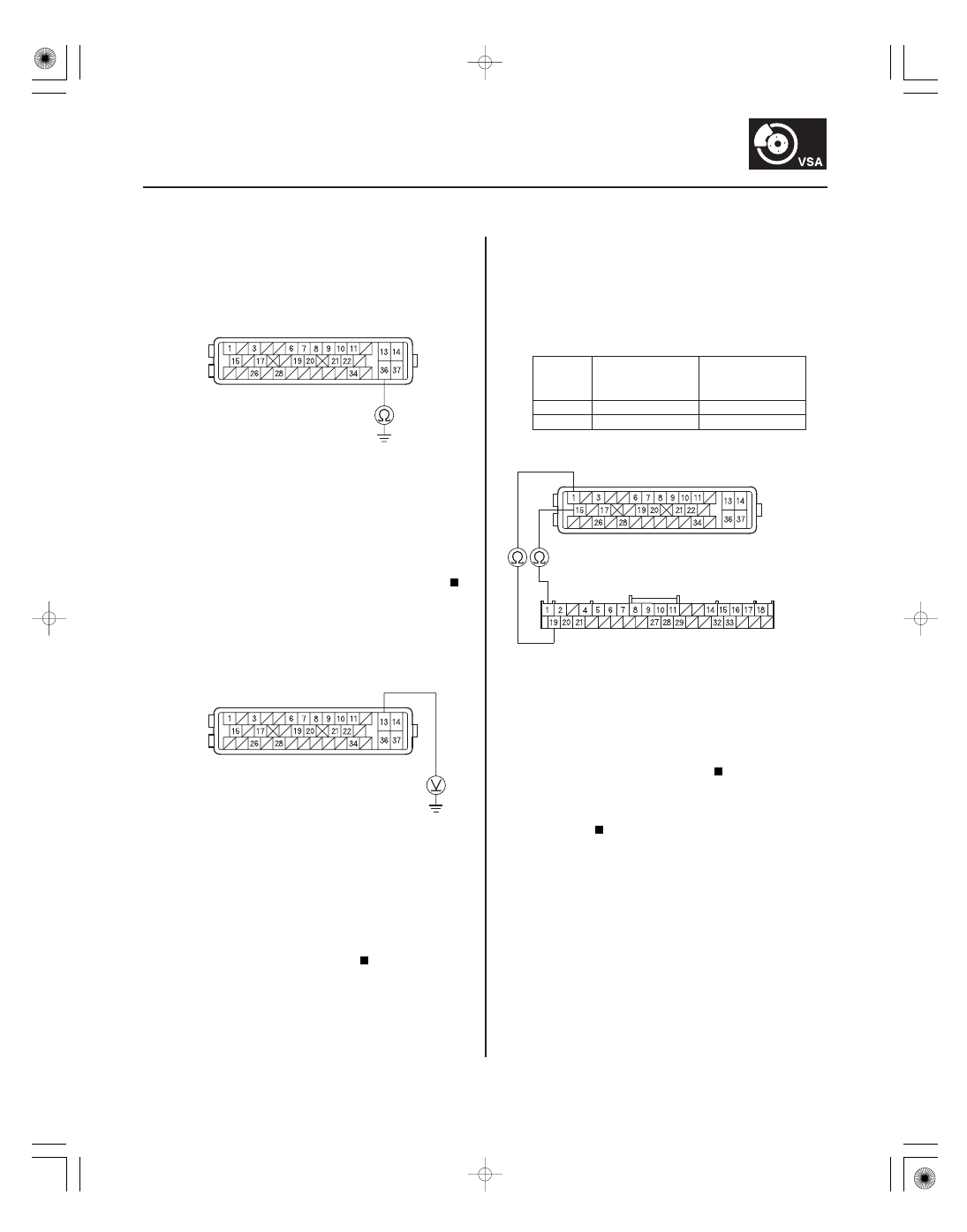

VSA MODULATOR-CONTROL UNIT 37P CONNECTOR

GND (BLK)

VSA MODULATOR-CONTROL UNIT 37P CONNECTOR

FSR

B (WHT)

VSA MODULATOR-CONTROL UNIT 37P CONNECTOR

CAN-L (RED)

CAN-L (RED)

CAN-H (WHT)

CAN-H (WHT)

GAUGE CONTROL MODULE (TACH) 36P CONNECTOR

13. Check for continuity between VSA modulator-

control unit 37P connector terminal No. 36 and
body ground.

Go to step 14.

Repair open in the wire between the VSA

modulator-control unit and body ground (G202).

14. Measure the voltage between VSA modulator-

control unit 37P connector terminal No. 13 and
body ground.

Go to step 15.

Repair open in the wire between the No. 3

(40 A) fuse in the under-hood fuse/relay box and
the VSA modulator-control unit.

15. Disconnect the gauge control module (tach) 36P

connector.

16. Check for continuity between VSA modulator-

control unit 37P connector terminal and gauge
control module (tach) 36P connector terminal (see
table).

CAN-L

No. 1

No. 19

CAN-H

No. 15

No. 1

Check for loose terminals in the VSA

modulator-control unit 37P connector. If necessary,
substitute a known-good VSA modulator-control
unit (see page 19-171), and retest.

Repair open in the wire between the gauge

control module (tach) and the VSA modulator-
control unit.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e batter y voltage?

Is ther e continuity?

08/08/21 15:06:45 61SNR030_190_0167

０１

ＳＮＲ９ＡＣ７Ｄ５２１０００５７０９１ＫＢＡＴ００

19-168

VSA System Components

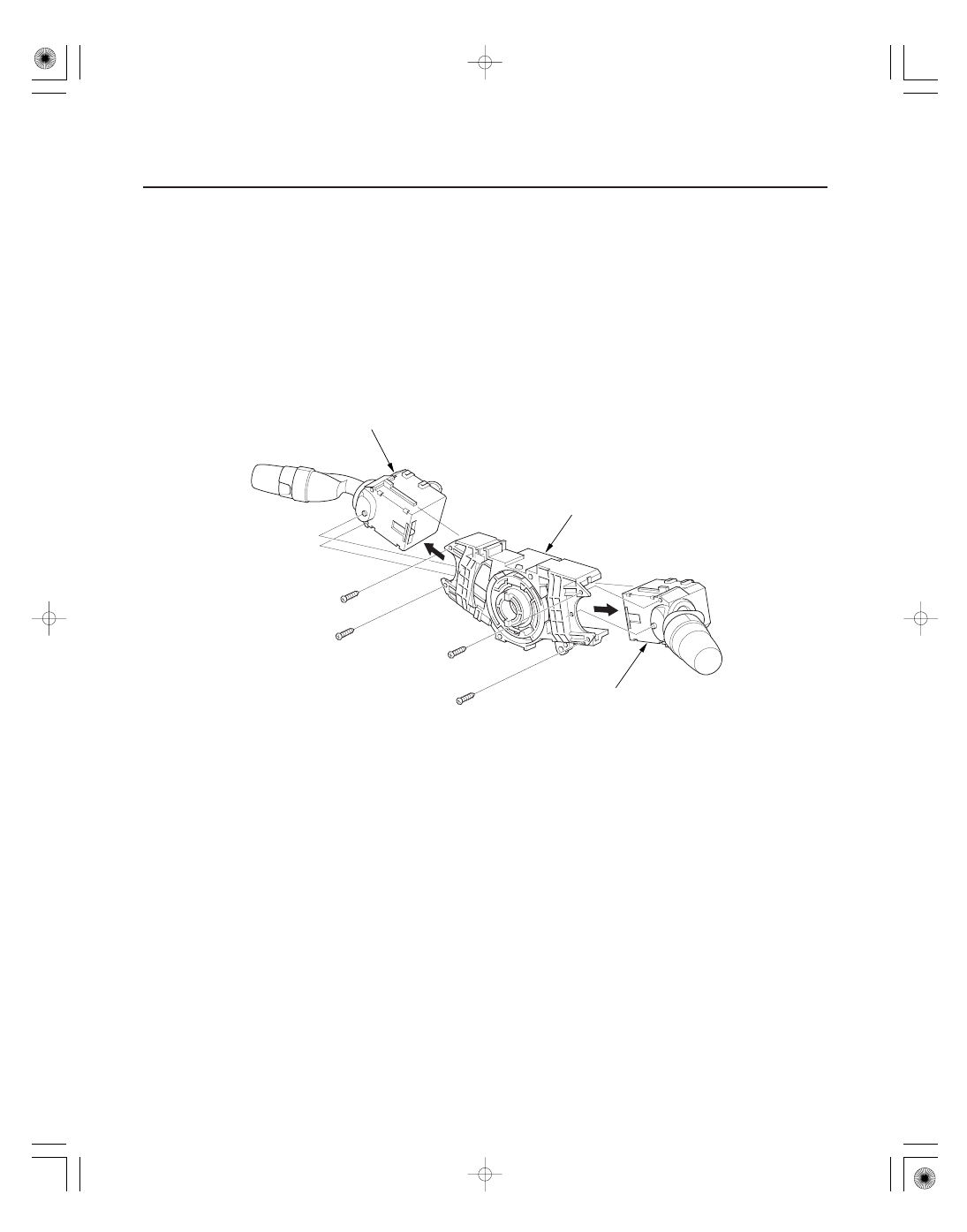

Steering Angle Sensor Replacement

A

B

C

NOTE: Do not damage or drop the combination switch as the steering angle sensor is sensitive to shock and vibration.

1. With the wheels in the straight-ahead position and the steering wheel centered, remove the steering wheel

(see page 17-6).

2. Remove the steering column covers (see page 17-9) and the cable reel (see page 24-200).

3. Remove the combination switch assembly (see step 11 on page 17-11).

4. Remove the combination light switch (A) and the wiper/washer switch (B) from the combination switch body

assembly (C).

5. Install the combination switch body assembly in the reverse order of removal.

NOTE:

• Do not remove the steering angle sensor from the combination switch body.
• When installing the cable reel, set the turn signal canceling sleeve position so that the arrow points straight up

(see page 24-201).

• When installing the combination switch, tighten the mounting screws to the specified torque and sequence

shown (see page 17-12).
