０１

19-64

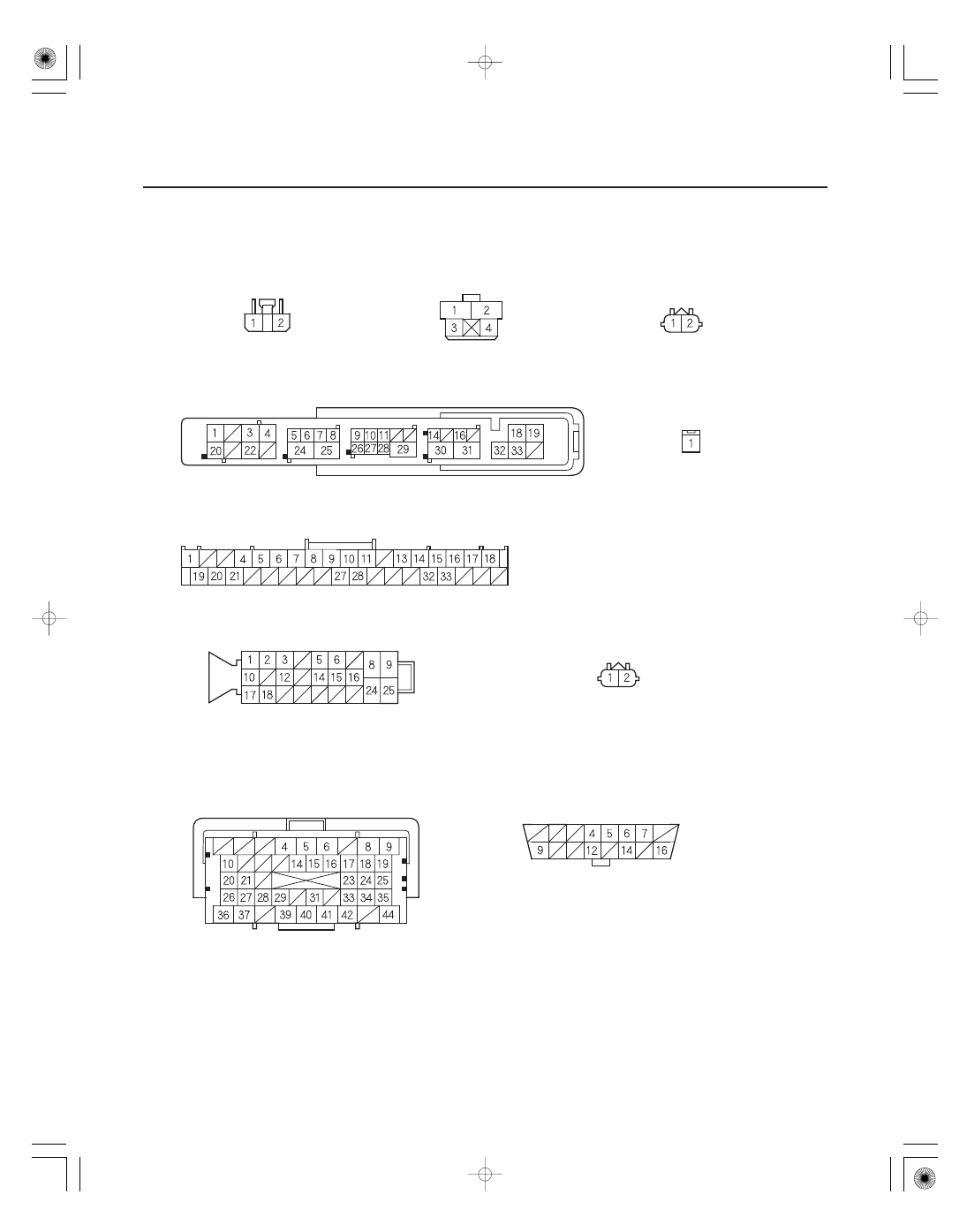

ABS Components

UNDER-HOOD FUSE/RELAY BOX
CONNECTOR C (2P)

BRAKE PEDAL POSITION
SWITCH 4P CONNECTOR

BRAKE FLUID LEVEL SWITCH
2P CONNECTOR

DATA LINK CONNECTOR (DLC)

ECM/PCM CONNECTOR A (44P)

ABS MODULATOR-CONTROL UNIT 25P CONNECTOR

PARKING BRAKE SWITCH
1P CONNECTOR

WHEEL SPEED SENSOR
2P CONNECTOR

UNDER-DASH FUSE/RELAY BOX CONNECTOR F (34P)

GAUGE CONTROL MODULE (TACH) 36P CONNECTOR

Wire side of female terminals

Terminal side of female terminals

08/08/21 15:03:12 61SNR030_190_0064

＋

０１

ＳＮＲ９ＡＣ６Ｋ７０１０００Ｒ１１１３ＦＡＡＴ００

＋

＋

＋

＋

−

−

−

−

DTC 11-13:

DTC 13-13:

DTC 15-13:

DTC 17-13:

YES

NO

DTC

ABS Modulator-control Unit 25P

Connector Terminal

YES

NO

19-65

DTC Troubleshooting

FL-GND (RED)

FR

B (GRN)

RL-GND (PUR)

RR

B (LT GRN)

RR-GND (BLU)

RL

B (YEL)

FR-GND (PNK)

FL

B (WHT)

ABS MODULATOR-CONTROL UNIT 25P CONNECTOR

Right-front Wheel Speed Sensor

Circuit Malfunction

Left-front Wheel Speed Sensor

Circuit Malfunction

Right-rear Wheel Speed Sensor

Circuit Malfunction

Left-rear Wheel Speed Sensor

Circuit Malfunction

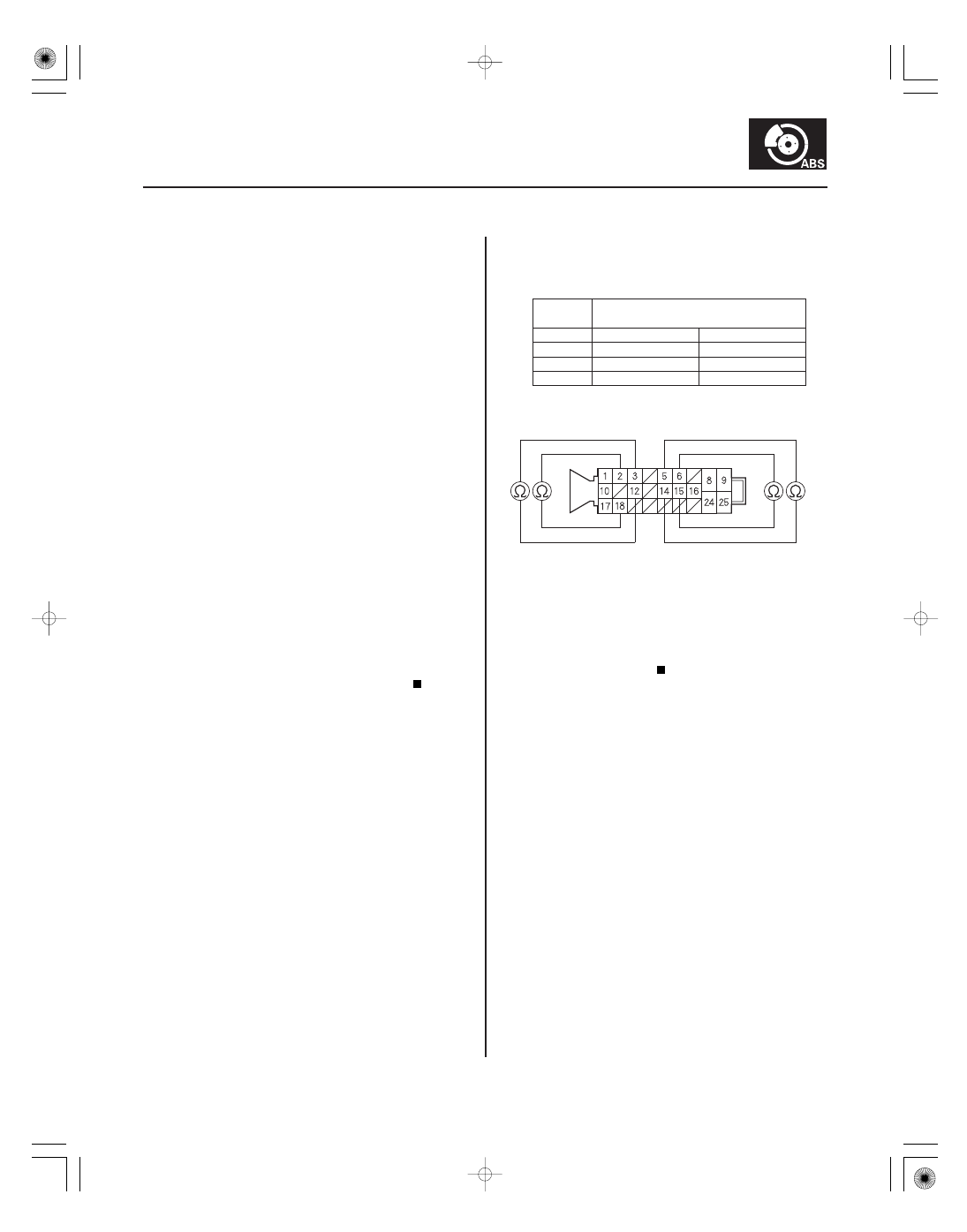

1. Turn the ignition switch to ON (II).

2. Clear the DTC with the HDS.

3. Turn the ignition switch to LOCK (0), then turn it to

ON (II) again.

4. Check for DTCs with the HDS.

Go to step 5.

Intermittent failure, the system is OK at this

time. Check for loose terminals between the wheel
speed sensor 2P connector and the ABS modulator-
control unit 25P connector. Refer to intermittent
failures troubleshooting (see page 19-50).

5. Turn the ignition switch to LOCK (0).

6. Disconnect the ABS modulator-control unit 25P

connector (see step 2 on page 19-90).

7. Disconnect the appropriate wheel speed sensor 2P

connector.

8. Check for continuity between the appropriate ABS

modulator-control unit 25P connector wheel speed
sensor

B and GND terminals (see table).

11-13

No. 2

No. 18

13-13

No. 12

No. 3

15-13

No. 6

No. 15

17-13

No. 14

No. 5

Repair short in the wires between the

appropriate wheel speed sensor and the ABS
modulator-control unit.

Go to step 9.

Wire side of female terminals

Is DT C 11-13, 13-13, 15-13, and/ or 17 -13
indicated?

Is ther e continuity?

08/08/21 15:03:12 61SNR030_190_0065

＊０１

＊０２

＋

＋

＋

＋

＋

＋

＋

＋

−

−

−

−

DTC

YES

NO

DTC

YES

NO

ABS Modulator-
control Unit 25P

Connector Terminal

Appropriate Wheel

Speed Sensor 2P

Connector Terminal

ABS Modulator-
control Unit 25P

Connector Terminal

Appropriate Wheel

Speed Sensor 2P

Connector Terminal

19-66

ABS Components

FR

B

(GRN)

RL

B (YEL)

RR

B

(LT GRN)

FL

B (WHT)

LEFT-
FRONT

RIGHT-
FRONT

RIGHT-
REAR

LEFT-
REAR

WHEEL SPEED SENSOR 2P CONNECTOR

ABS MODULATOR-CONTROL UNIT 25P CONNECTOR

FL

B

(WHT)

RL

B

(YEL)

RR

B

(LT BLU)

FR

B

(GRN)

RR-GND (BLU)

RIGHT-
FRONT

LEFT-
FRONT

LEFT-
REAR

RIGHT-
REAR

WHEEL SPEED SENSOR 2P CONNECTOR

ABS MODULATOR-CONTROL UNIT 25P CONNECTOR

FR-GND
(PNK)

FL-GND
(RED)

RR-GND
(GRY)

RL-GND
(RED)

RL-GND
(PUR)

FL-GND
(RED)

FR-GND (PNK)

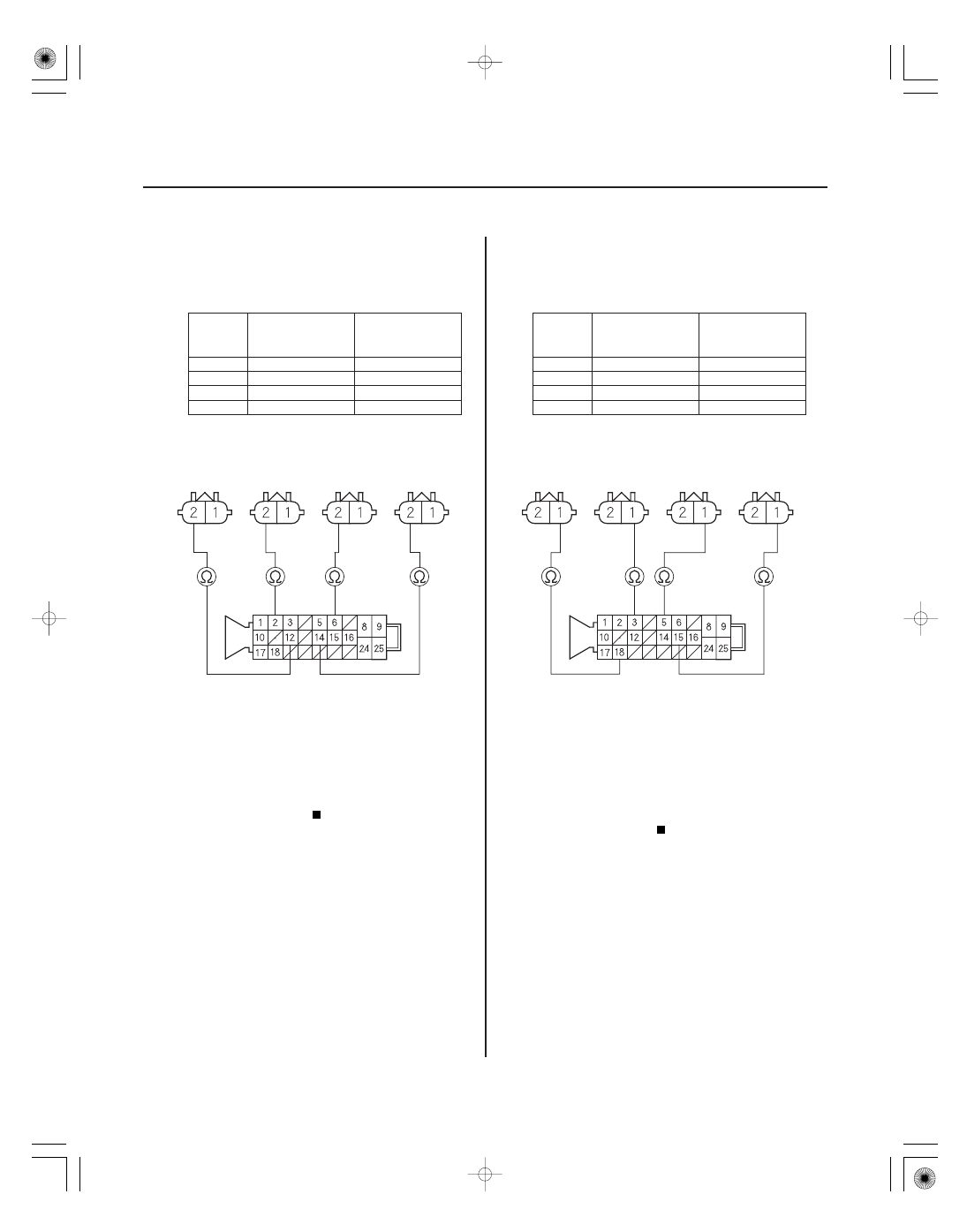

9. Check for continuity between the appropriate ABS

modulator-control unit 25P connector terminal and
the wheel speed sensor 2P connector terminal (see
table).

11-13

No. 2

Right-front

13-13

No. 12

Left-front

15-13

No. 6

Right-rear

17-13

No. 14

Left-rear

Go to step 10.

Repair open in the wire between the

appropriate wheel speed sensor and the ABS
modulator-control unit.

10. Check for continuity between the appropriate ABS

modulator-control unit 25P connector terminal and
the wheel speed sensor 2P connector terminal (see
table).

11-13

No. 18

Right-front

13-13

No. 3

Left-front

15-13

No. 15

Right-rear

17-13

No. 5

Left-rear

Go to step 11.

Repair open in the wire between the

appropriate wheel speed sensor and the ABS
modulator-control unit.

Wire side of female terminals

Terminal side of female terminals

Wire side of female terminals

Terminal side of female terminals

Is ther e continuity?

Is ther e continuity?

08/08/21 15:03:13 61SNR030_190_0066

＊０３

＊０４

＋

＋

＋

＋

＋

＋

＋

＋

−

−

−

−

DTC

ABS Modulator-control Unit 25P

Connector Terminal

YES

NO

DTC

ABS Modulator-control Unit 25P

Connector Terminal

YES

NO

19-67

RL-GND (PUR)

RR

B (LT GRN)

RR-GND
(BLU)

RL

B

(YEL)

FR-GND
(PNK)

FL

B

(WHT)

ABS MODULATOR-CONTROL UNIT 25P CONNECTOR

FR

B (GRN)

FL-GND (RED)

RL-GND (PUR)

RR

B (LT GRN)

RR-GND
(BLU)

RL

B

(YEL)

FR-GND
(PNK)

FL

B

(WHT)

ABS MODULATOR-CONTROL UNIT 25P CONNECTOR

FR

B (GRN)

FL-GND (RED)

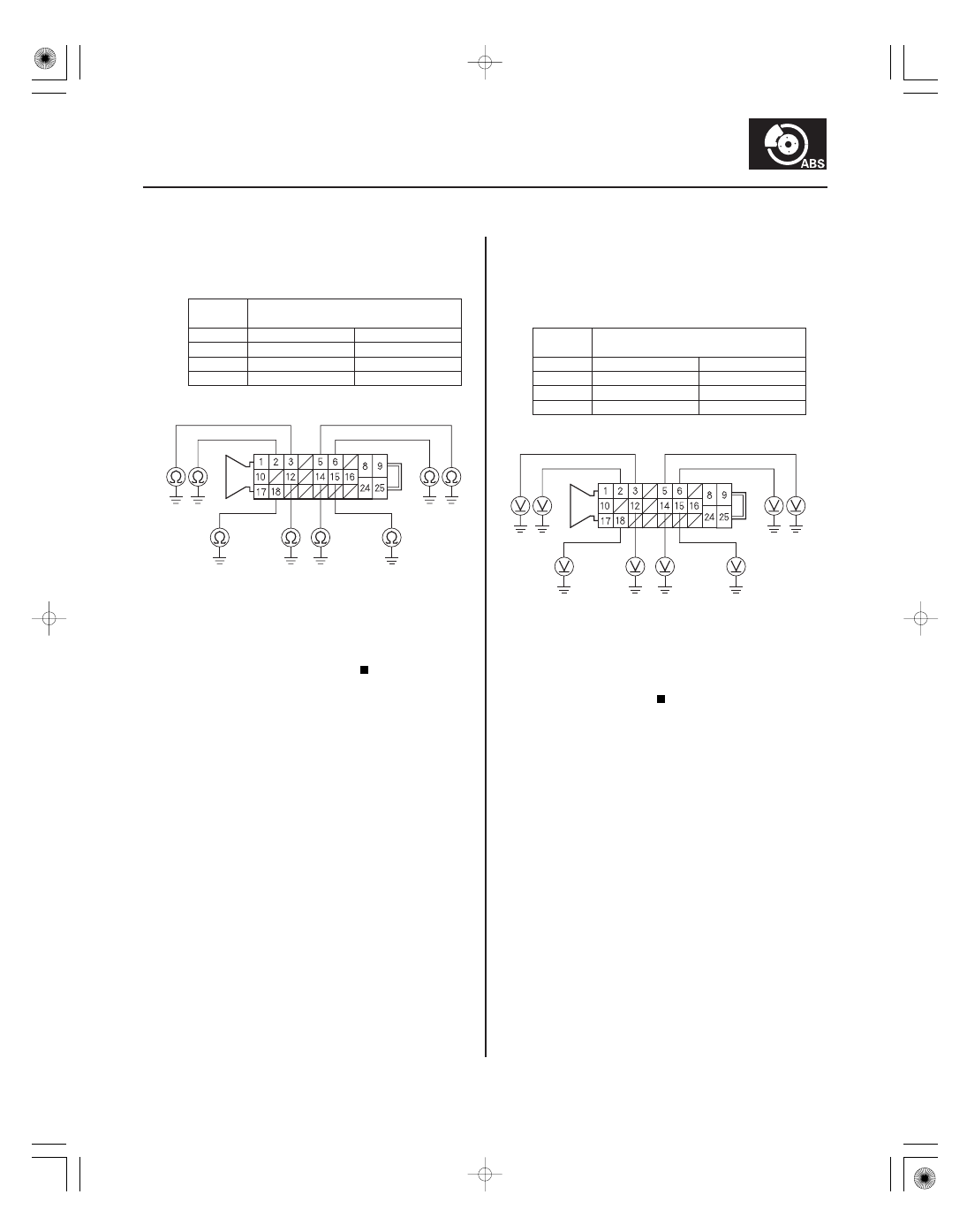

11. Check for continuity between body ground and the

appropriate ABS modulator-control unit 25P
connector terminal (see table).

11-13

No. 2

No. 18

13-13

No. 12

No. 3

15-13

No. 6

No. 15

17-13

No. 14

No. 5

Repair short to body ground in the wire

between the appropriate wheel speed sensor and
the ABS modulator-control unit.

Go to step 12.

12. Turn the ignition switch to ON (II).

13. Measure the voltage between body ground and the

appropriate ABS modulator-control unit 25P
connector terminal (see table).

11-13

No. 2

No. 18

13-13

No. 12

No. 3

15-13

No. 6

No. 15

17-13

No. 14

No. 5

Repair short to power in the wire between

the appropriate wheel speed sensor and the ABS
modulator-control unit.

Go to step 14.

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e 0.1 V or mor e?

08/08/21 15:03:13 61SNR030_190_0067
