19-9

Brake System Bleeding

A

B

Front Right

Front Left

Rear Right

Rear Left

BLEEDING SEQUENCE:

B
9 N·m (0.9 kgf·m, 7 lbf·ft)

A

B
9 N·m
(0.9 kgf·m,
7 lbf·ft)

A

NOTE:

• Do not reuse the drained fluid. Use only clean Honda

DOT 3 Brake Fluid from an unopened container.
Using a non-Honda brake fluid can cause corrosion
and shorten the life of the system.

• Make sure no dirt or other foreign matter is allowed

to contaminate the brake fluid.

• Do not spill brake fluid on the vehicle, it may damage

the paint; if brake fluid does contact the paint, wash it
off immediately with water.

• The reservoir connected the master cylinder must be

at the MAX (upper) level mark at the start of the
bleeding procedure, and checked after bleeding each
wheel location. Add fluid as required.

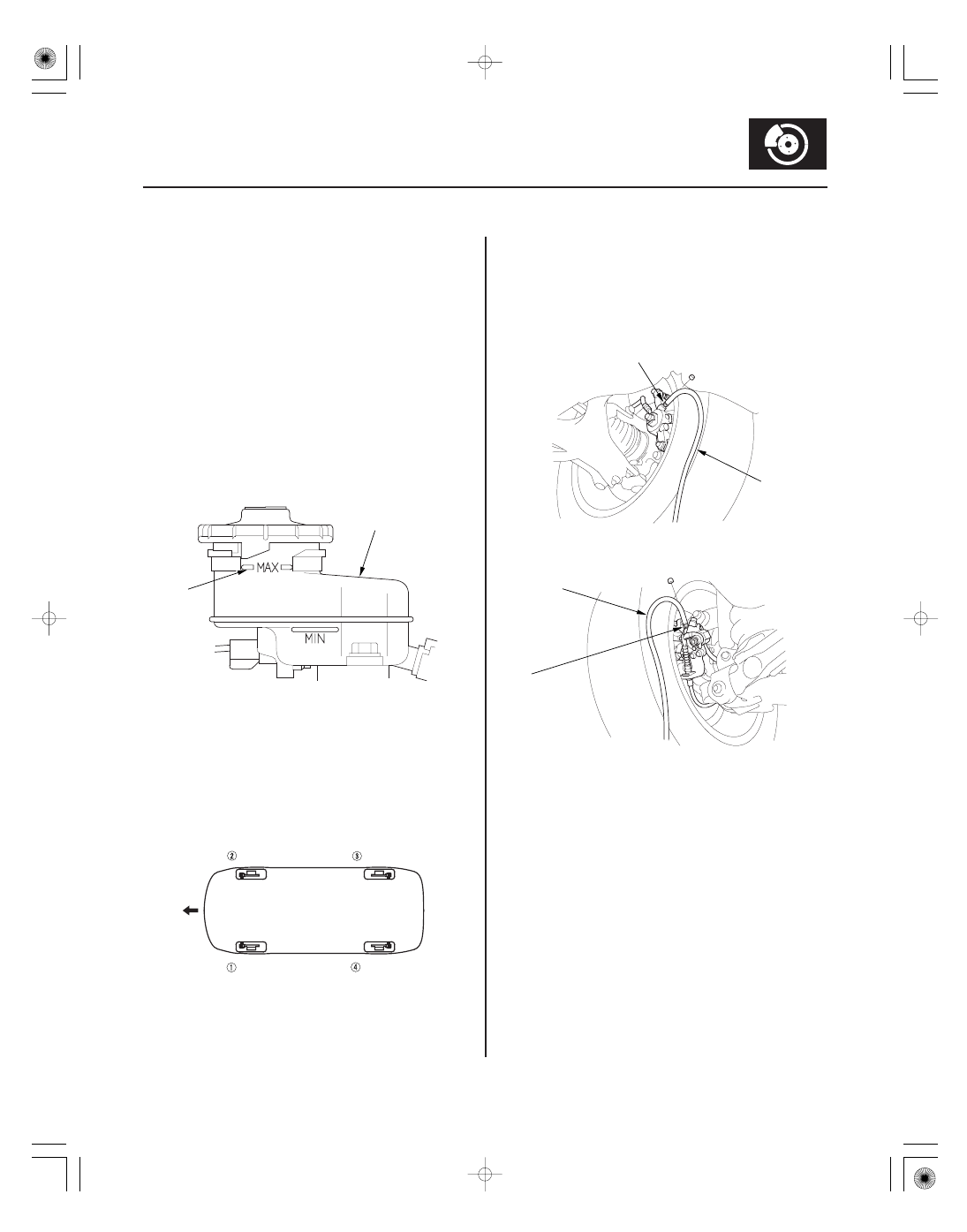

1. Make sure the brake fluid level in the reservoir (A)

is at the MAX (upper) level line (B).

2. Have someone slowly pump the brake pedal

several times, then apply steady pressure.

3. Start the bleeding at the driver’s side of the front

brake system.

NOTE: Bleed the calipers in the sequence shown.

4. Attach a length of clear drain tube (A) to the bleed

screw (B), then loosen the bleed screw to allow air
to escape from the system. Then tighten the bleed
screw securely.

5. Refill the master cylinder reservoir to the MAX

(upper) level line.

6. Repeat the procedure for each brake circuit until

there are no air bubbles in the fluid.

08/08/21 15:00:52 61SNR030_190_0009

０１

ＳＮＲ９Ａ００Ｄ１４３０００１４８３２ＥＡＡＴ００

19-10

Conventional Brake Components

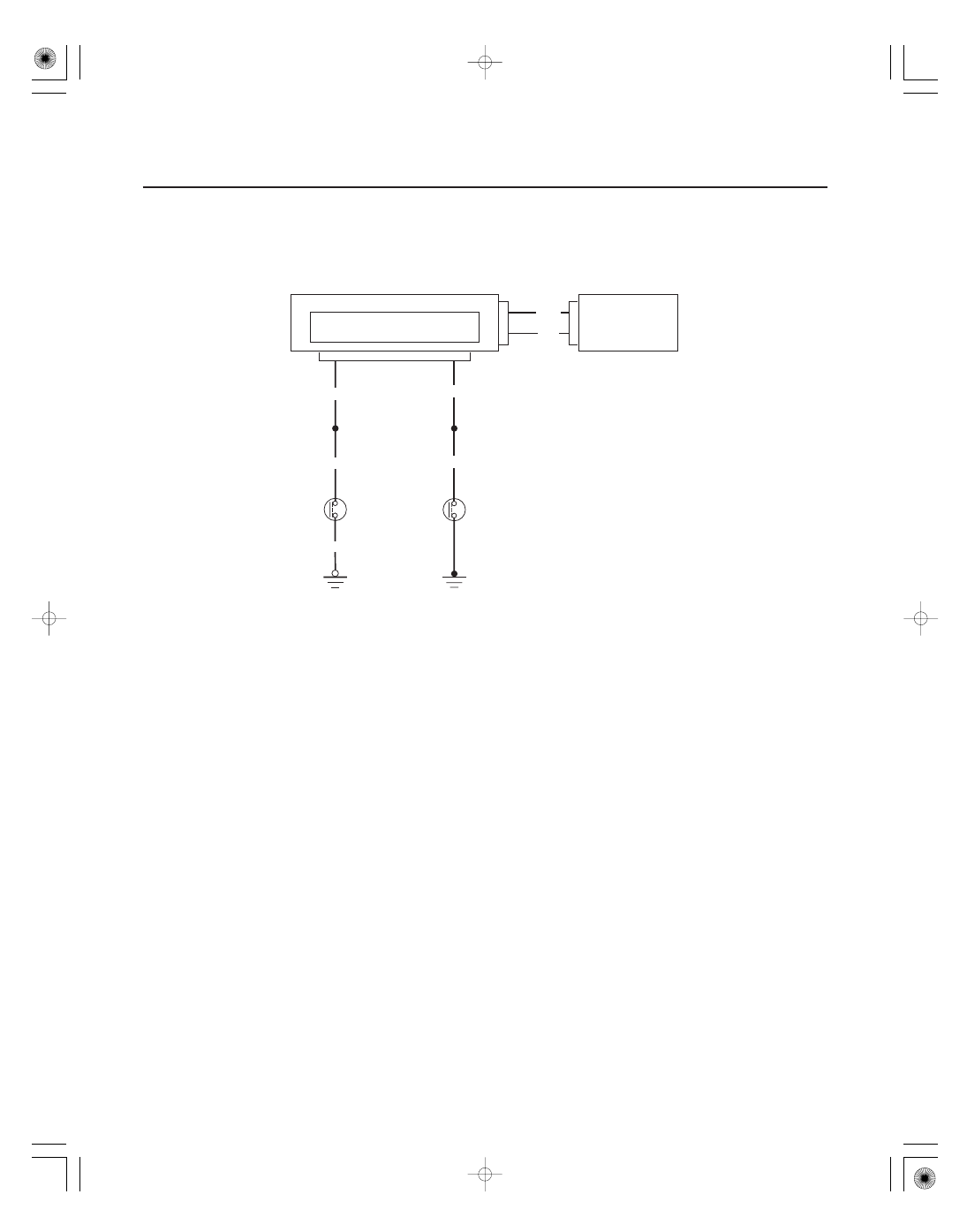

Brake System Indicator Circuit Diagram

BRAKE FLUID
LEVEL SWITCH
CLOSED: Float down
OPEN: Float up

PARKING BRAKE
SWITCH
CLOSED: Lever pulled
OPEN: Lever released

BRAKE SYSTEM INDICATOR

GAUGE CONTROL MODULE (TACH)

INDICATOR DRIVER CIRCUIT

27

RED

WHT

1

19

28

G401

BLK

GRN

ORN

LT GRN

ABS or VSA
MODULATOR-
CONTROL UNIT
(EBD INDICATOR)

ORN

2

1

1

08/08/21 15:00:52 61SNR030_190_0010

０１

ＳＮＲ９Ａ００Ｄ０００６０８４５１３１ＦＥＡＴ００

０１

ＳＮＲ９Ａ００Ｄ１４３０００１４７４１ＦＥＡＴ００

19-11

19-11

Parking Brake Switch Test

Brake Fluid Level Switch Test

A

B

C

A

1

2

NOTE: If both the ABS indicator and the brake system
indicator come on at the same time, check the ABS or
VSA system for DTC’s first: ABS (see page 19-49), VSA
(see page 19-97).

1. Remove the center console (see page 20-92).

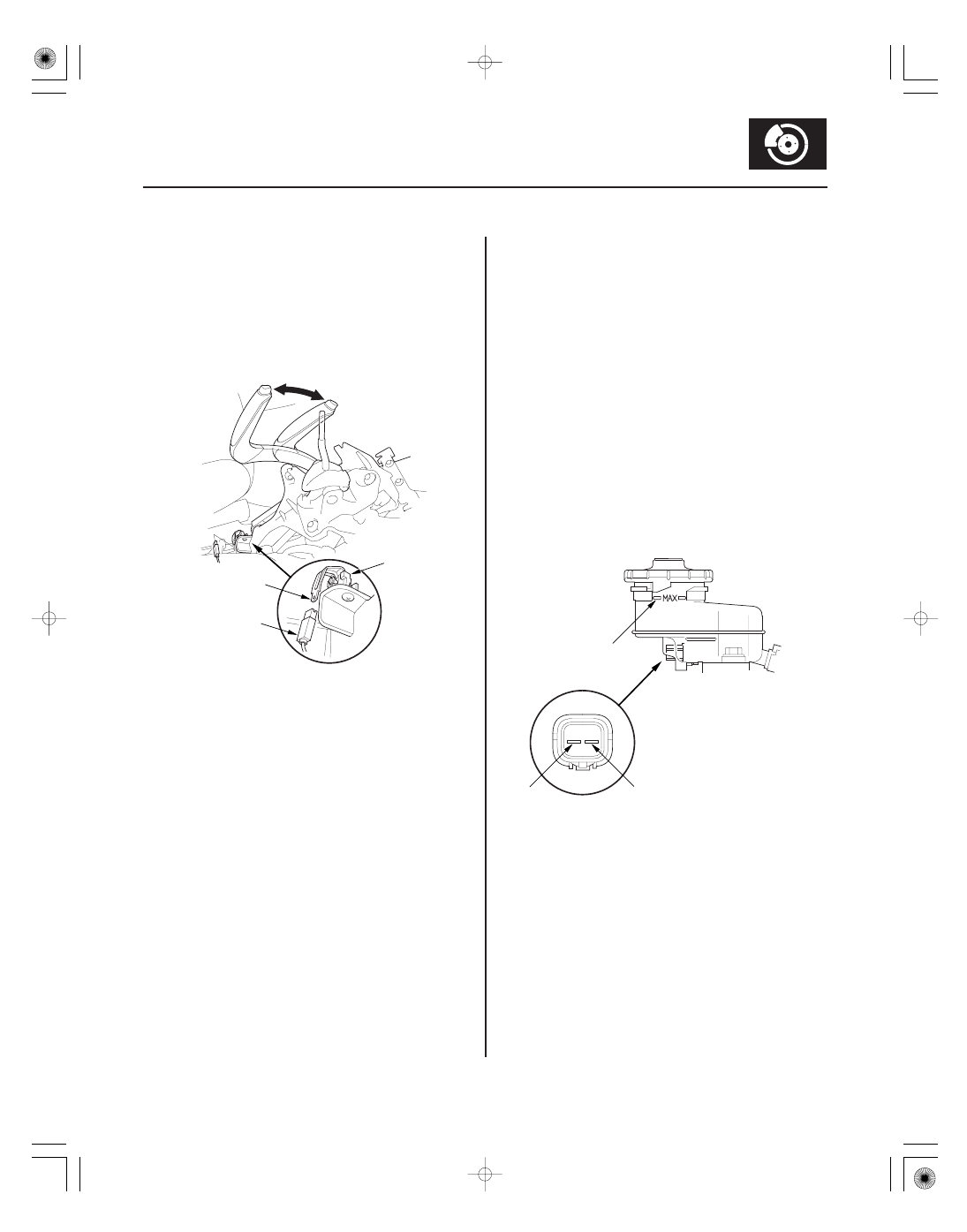

2. Disconnect the parking brake switch connector (A)

from the parking brake switch (B).

3. Check for continuity between the switch terminal

(C) and body ground.

• With the parking brake lever pulled, there should

be continuity.

• With the parking brake lever released, there

should be no continuity.

NOTE: If the parking brake switch and fluid level
switch are OK, but the brake system indicator does
not function, do the gauge control module self-
diagnostic function (see page 22-241).

4. Reconnect the parking brake switch connector.

5. Reinstall the center console (see page 20-92).

1. Disconnect the brake fluid level switch connector.

2. Check for continuity between the terminals (1) and

(2) with the float in the down position and in the up
position.

NOTE:

• Remove the brake fluid completely from the

reservoir. With the float down, there should be
continuity.

• Fill the reservoir with brake fluid to the MAX

(upper) level (A). With the float up, there should
be no continuity.

• If both the ABS indicator and the brake system

indicator come on at the same time, check the
ABS or VSA system for DTC’s first: ABS
(see page 19-49), VSA (see page 19-97).

• If the parking brake switch and fluid level switch

are OK, but brake system indicator does not
function, do the gauge control module self-
diagnostic function (see page 22-241).

3. Reconnect the brake fluid level switch connector.

08/08/21 15:00:52 61SNR030_190_0011

０１

０２

ＳＮＲ９Ａ００Ｄ１４３０００１４７９１ＭＤＡＴ１０

−

−

Special Tools Required

Brake pad thickness:

Standard:

9.6

10.2 mm (0.38

0.40 in.)

Service limit: 1.6 mm (0.06 in.)

Inner pad

Outer pad

Inspection - Except Type S Model

19-12

Conventional Brake Components

Front Brake Pad Inspection and Replacement

A

B

C

A

Brake caliper piston compressor 07AAE-SEPA101

Frequent inhalation of brake pad dust, regardless of
material composition, could be hazardous to your
health.

• Avoid breathing dust particles.
• Never use an air hose or brush to clean brake

assemblies. Use an OSHA-approved vacuum
cleaner.

1. Raise the front of the vehicle, and support it with

safety stands in the proper locations (see page
1-11).

2. Remove the front wheels.

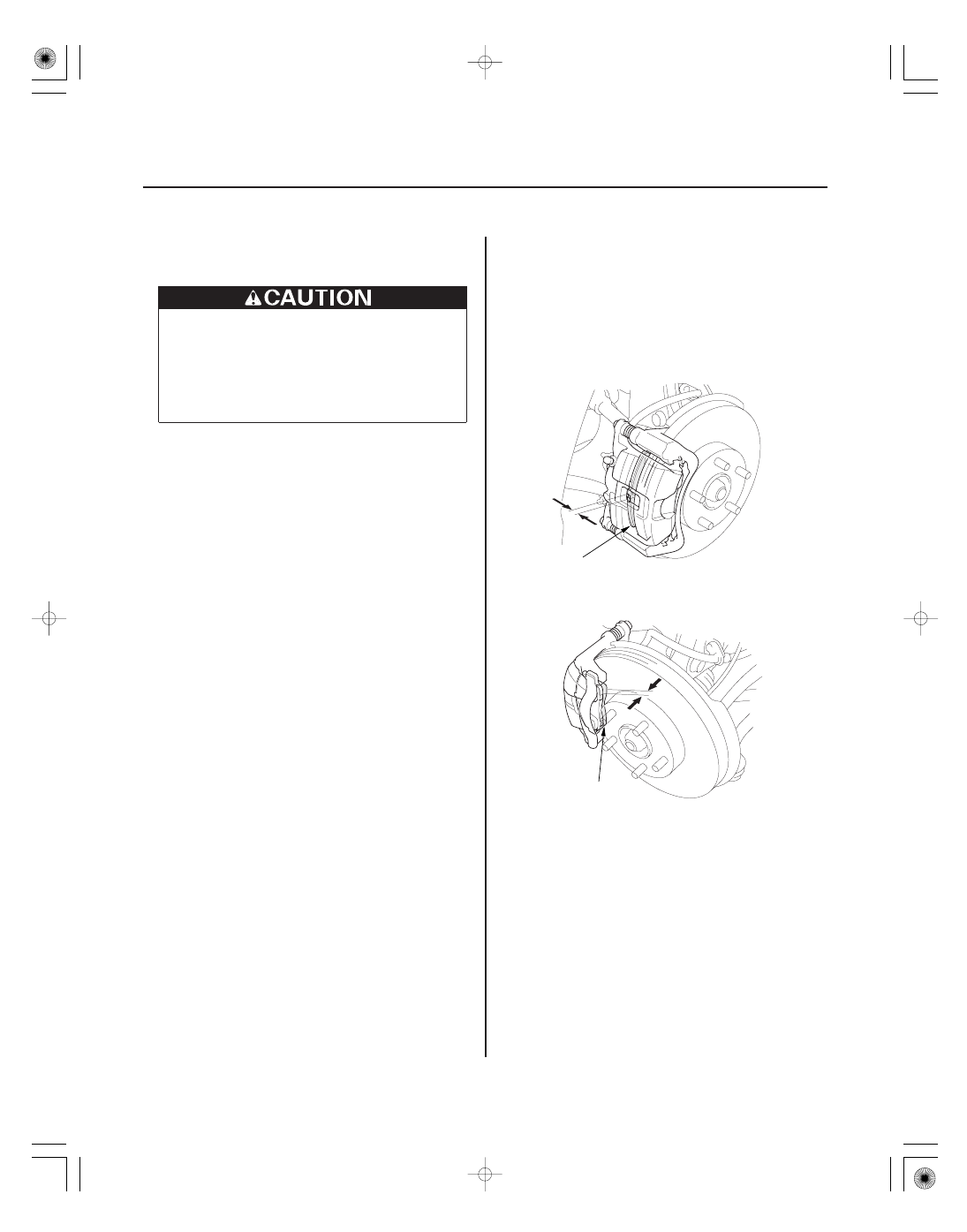

3. Check the thickness (A) of the inner pad (B) and the

outer pad (C). Do not include the thickness of the
backing plate.

4. If any part of the brake pad thickness is less than

the service limit, replace the front brake pads as a
set.

5. Clean the mating surfaces between the brake disc

and the inside of the wheel, then install the front
wheels.
