Special Tools Required

Specified return angle:

7

3 °

17-15

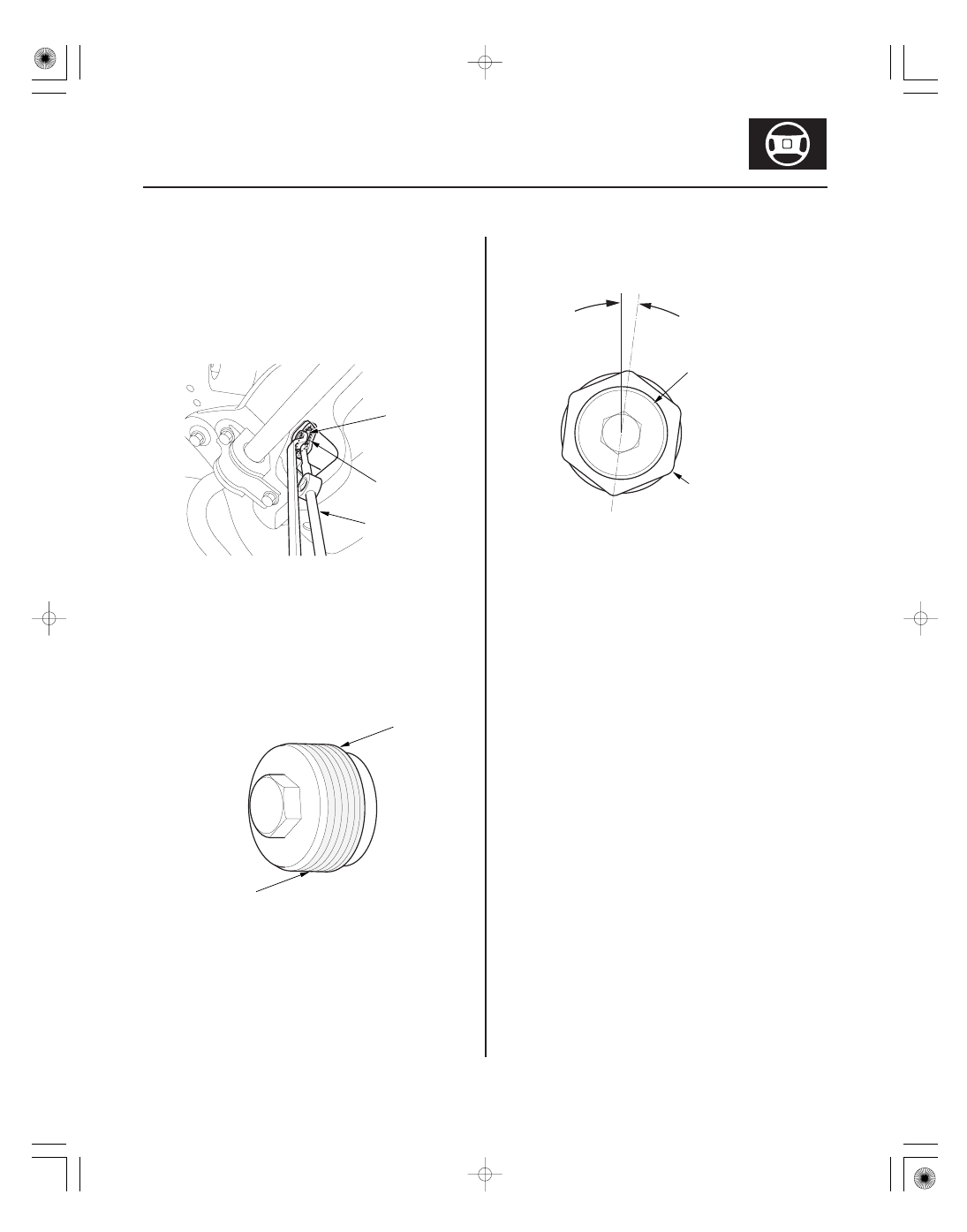

Rack Guide Adjustment

A

B

07MAA-SL0020A

A

B

A

7

3 °

B
44 N·m
(4.5 kgf·m, 33 lbf·ft)

Locknut wrench, 43 mm 07MAA-SL0020A

1. Set the wheels in the straight ahead position.

2. Loosen the rack guide screw locknut (A) with the

locknut wrench, then remove the rack guide screw
(B).

3. Remove the old sealant from the rack guide screw

(A), and apply new sealant (Three Bond 1215 or
Loctite 5699) to the middle of the threads (B).
Loosely install the rack guide screw on the steering
gearbox.

NOTE: If more than 5 minutes has passed after
applying the sealant, remove the old sealant and
residue, and reapply new sealant.

4. Tighten the rack guide screw (A) to 25 N·m

(2.5 kgf·m, 18 lbf·ft), then loosen it.

5. Retighten the rack guide screw to 3.9 N·m

(0.4 kgf·m, 2.9 lbf·ft), then back it off to the specified
angle.

6. Hold the rack guide screw stationary with a wrench,

and tighten the locknut (B) by hand until it’s fully
seated.

7. Install the locknut wrench on the locknut, and hold

the rack guide screw stationary with a wrench.
Tighten the locknut to the specified torque.

8. Check for unusual steering effort through the

complete turning range.

9. Check the steering wheel rotational play (see page

17-4) and the power assist (see page 17-4).

08/08/21 14:53:19 61SNR030_170_0016

０１

０２

ＳＮＲ９Ａ００Ｆ００００００５９５０１ＫＢＡＴ０１

Special Tools Required

17-16

Steering

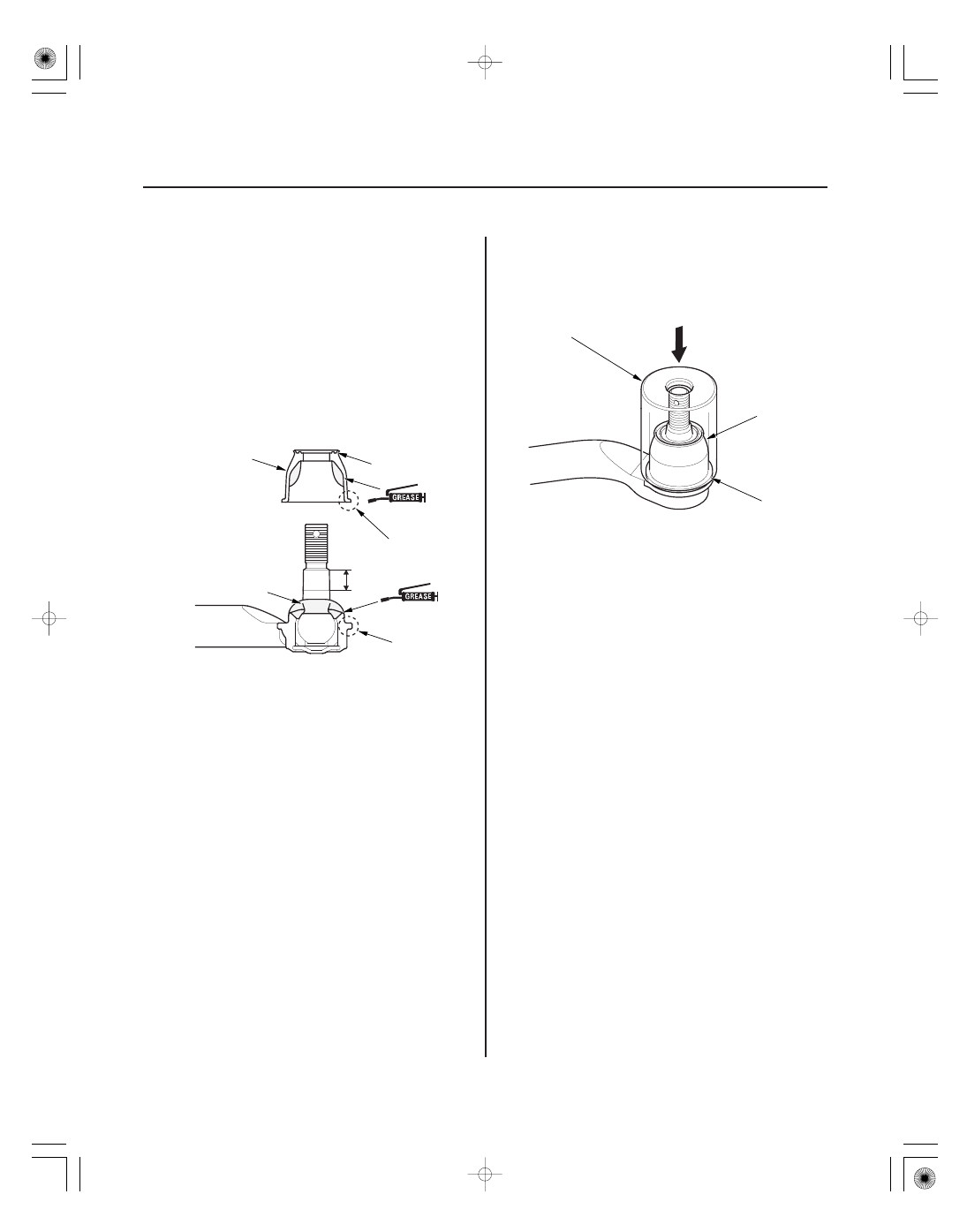

Tie-rod End Ball Joint Boot Replacement

C

D

D

A

B

E

A

B

07JAF-SH20330

Bushing base 07JAF-SH20330

1. Disconnect the tie-rod end ball joint from the

knuckle (see step 17 on page 17-67).

2. Remove the tie-rod end from the rack end.

3. Remove the tie-rod ball joint boot from the tie-rod

end, and wipe the old grease off the ball pin.

4. Pack the lower area of the ball pin (A) with fresh

multipurpose grease.

5. Pack the interior of the new tie-rod end ball joint

boot (B) and lip (C) with fresh multipurpose grease.

Note these items when installing new grease:

• Keep grease off the boot mounting area (D) and

the tapered section (E) of the ball pin.

• Do not allow dust, dirt, or other foreign materials

to enter the boot.

6. Install the new tie-rod end ball joint boot (A) using

the bushing base. The boot must not have a gap at
the boot installation sections (B). After installing the
boot, check the ball pin tapered section for grease
contamination, and wipe it if necessary.

7. Install the tie-rod end to the rack end.

8. Connect the tie-rod end ball joint to the knuckle (see

step 25 on page 17-76).

9. Check the wheel alignment, and adjust it if

necessary (see page 18-5).

08/08/21 14:53:19 61SNR030_170_0017

０１

０２

０３

ＳＮＲ９Ａ００Ｆ００００００５７１１８ＫＢＡＴ００

17-17

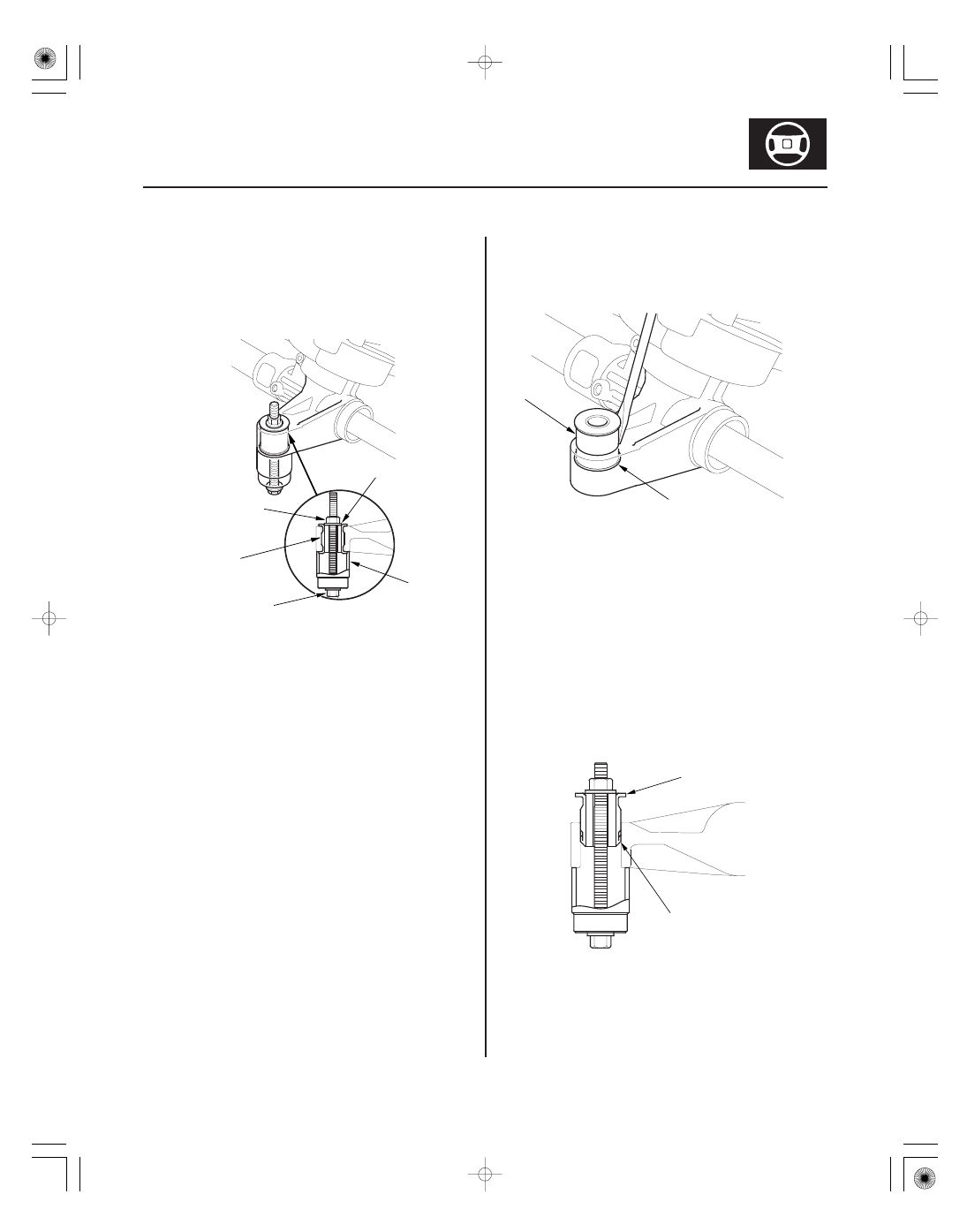

Gearbox Mount Cushion Replacement

A

B

C

D

E

A

B

A

A

1. Remove the steering gearbox (see page 17-65).

2. Position a 34 mm socket wrench (A) on the flange

part of the gearbox housing with a washer (B), a
10 x 105 mm flange bolt (C), and a 10 mm nut (D) as
shown.

3. Hold the 10 mm nut with a wrench, and tighten the

10 x 105 mm flange bolt with another wrench.
Remove the gearbox mount cushion (E).

4. Apply a mild soap and water solution to the new

gearbox mount cushion surface (A), then place the
mount cushion on the gearbox mounting cushion
hole.

5. Using a flat-tipped screwdriver, push the edge of

the mount cushion (B) until it is about 1/3 of the
way into the gearbox housing.

NOTE: Be careful not to damage the surface of the
mount cushion when pushing it with the flat-tipped
screwdriver.

6. Position a 34 mm socket wrench on the flange part

of the gearbox housing with a washer, flange bolt,
and the nut as shown.

7. Install the gearbox mount cushion by tightening the

nut until the mount cushion edges (A) contact the
gearbox flange surface.

8. Install the steering gearbox (see page 17-72).

9. Check the wheel alignment, and adjust it if

necessary (see page 18-5).

Replace.

08/08/21 14:53:20 61SNR030_170_0018

＊０１

＊０２

ＳＮＲ９Ａ００Ｆ１８１００００００００ＤＡＡＴ００

17-18

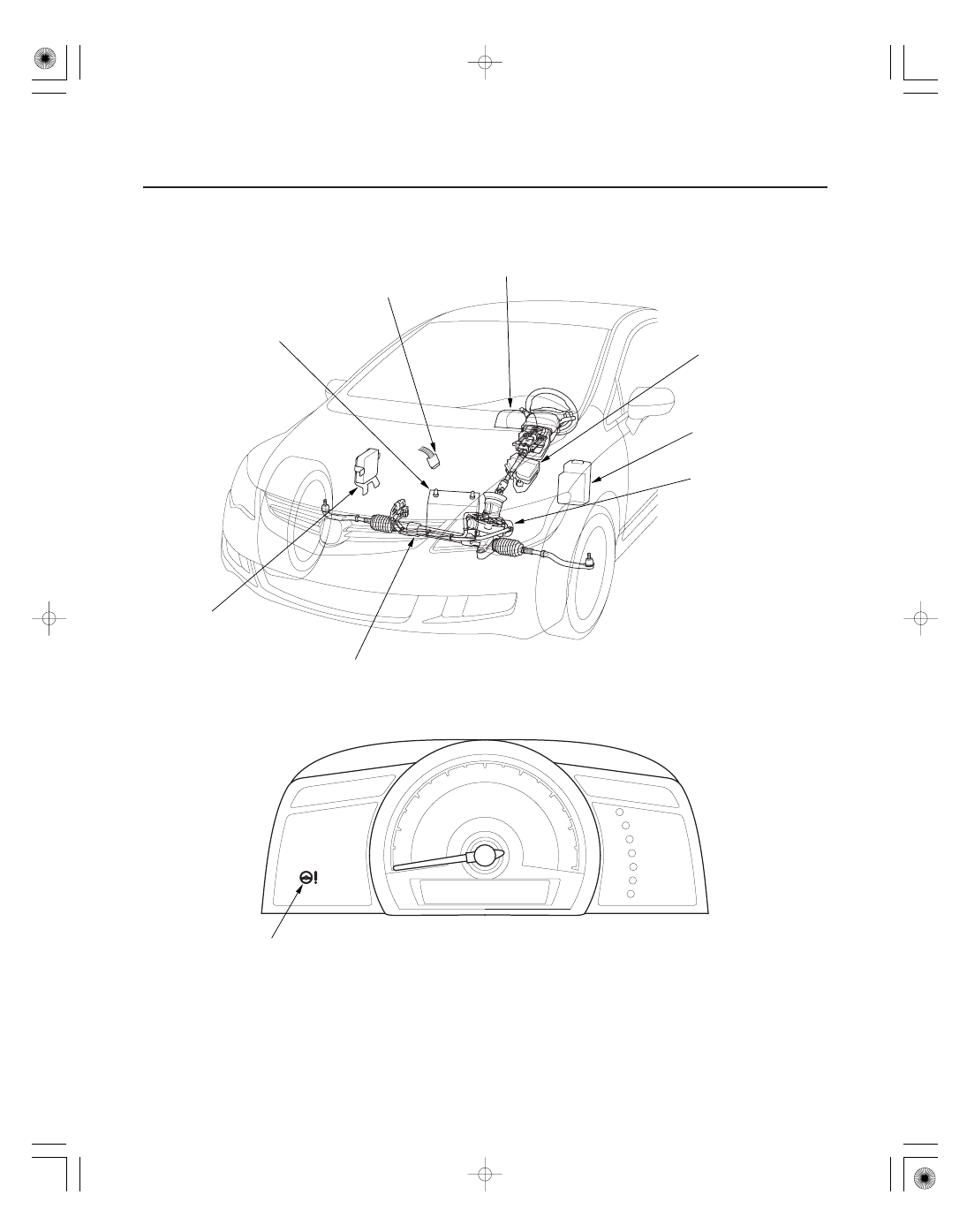

EPS Components

Component Location Index

STEERING GEARBOX

EPS MOTOR

BATTERY

DATA LINK
CONNECTOR (DLC)

GAUGE CONTROL
MODULE (TACH)

UNDER-HOOD
FUSE/RELAY BOX

UNDER-DASH
FUSE/RELAY BOX

EPS CONTROL UNIT

EPS INDICATOR

Removal and Installation, page 17-65
Rack End Removal and Installation, page 17-79
Rack Guide Removal/Installation, page 17-83

Removal/Installation,

page 17-63

Removal/Installation,

page 17-84
