Special Tools Required

16-24

Driveline/Axle

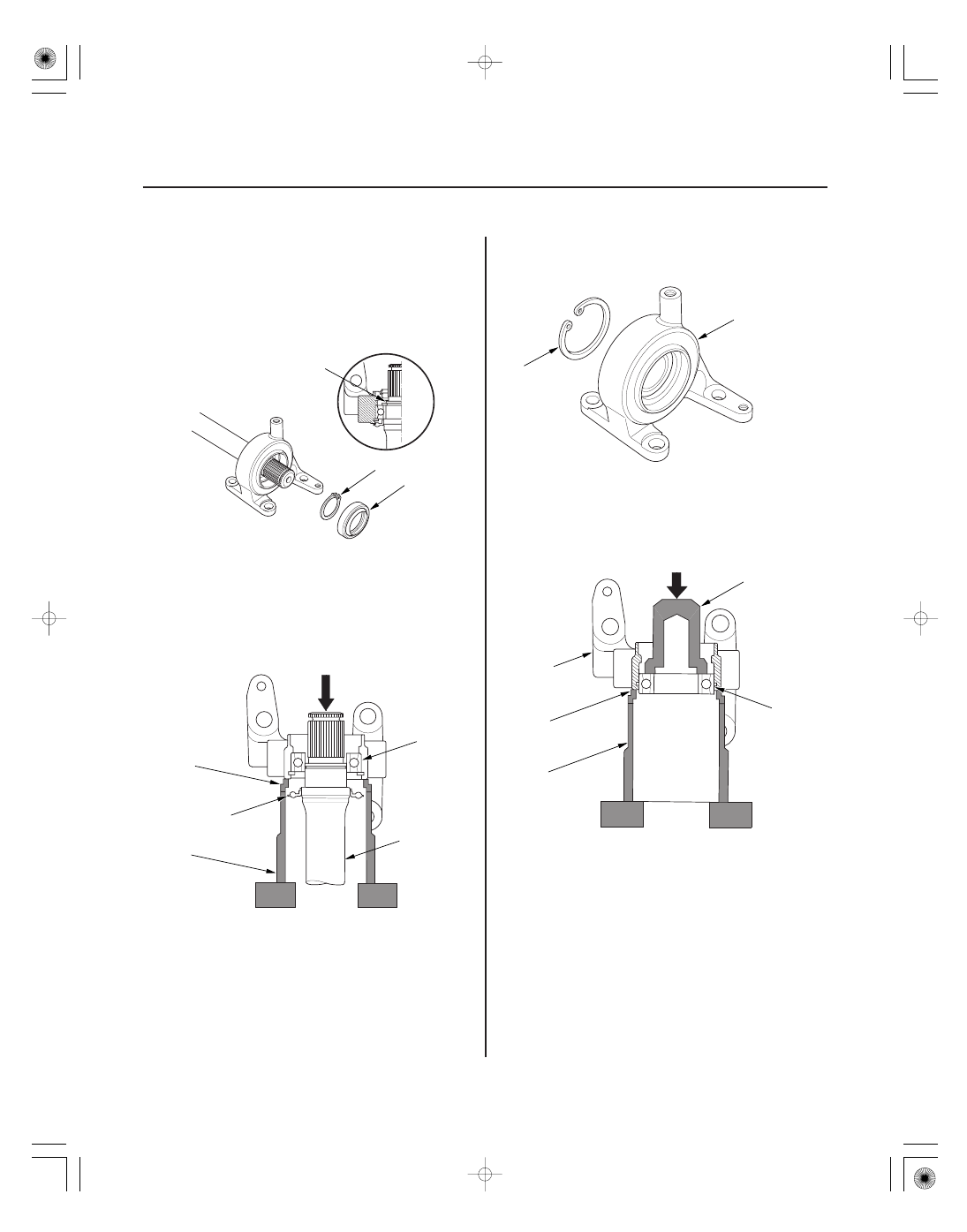

Intermediate Shaft Disassembly

B

A

B

PRESS

A

B

E

C
07JAF-SH20400

D
07965-SD90100

B

A

PRESS

A

B

07965-SD90100

C
07947-SB00100

07JAF-SH20400

• Support base attachment 07JAF-SH20400
• Oil seal driver, 44.5 mm 07947-SB00100
• Support base 07965-SD90100

1. Remove the outer seal (A) and the external snap

ring (B).

2. Press the intermediate shaft (A) out of the

intermediate shaft bearing (B) using the support
base attachment (C), the support base (D), and a
press. Be careful not to damage the bearing
support rings (E) on the intermediate shaft during
disassembly.

3. Remove the internal snap ring (A) from the bearing

support (B).

4. Press the intermediate shaft bearing (A) out of the

bearing support (B) using the half shaft base, the
support base attachment, the 44.5 mm oil seal
driver (C), and a press.

08/08/21 14:51:46 61SNR030_160_0024

０１

ＳＮＲ９Ａ００Ｅ１６２３６５０００００ＬＤＡＴ００

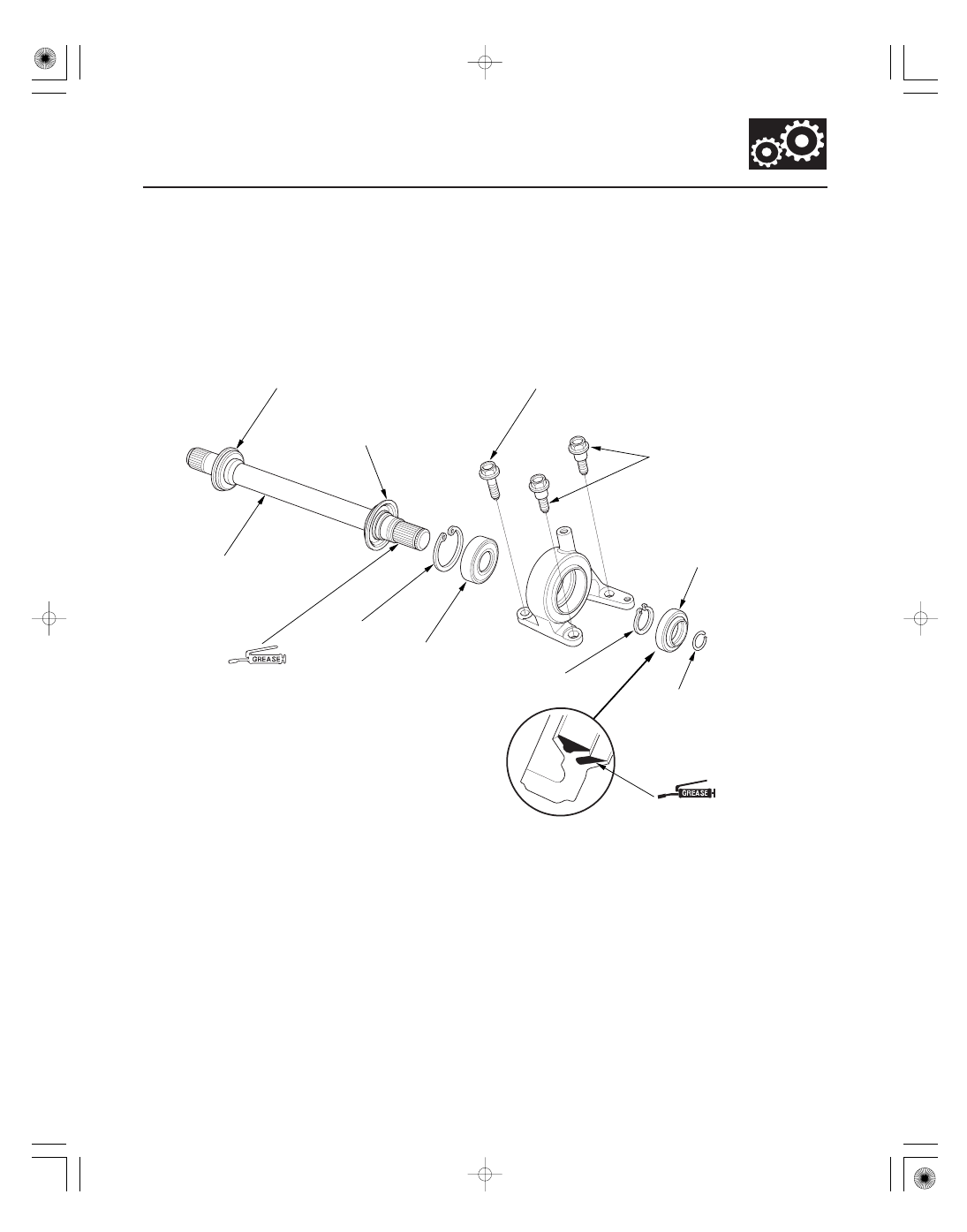

Exploded View

16-25

Intermediate Shaft Reassembly

INTERMEDIATE SHAFT RING

BEARING SUPPORT RING

FLANGE BOLT
10 x 1.25 mm
39 N·m
(4.0 kgf·m, 29 lbf·ft)

INTERMEDIATE SHAFT

INTERNAL SNAP RING

EXTERNAL SNAP RING

OUTER SEAL

SET RING

SHOULDER BOLTS
10 x 1.25 mm
39 N·m
(4.0 kgf·m, 29 lbf·ft)

INTERMEDIATE
SHAFT BEARING

(P/N 08798-9002)

Replace.

Replace.

Replace.

Pack the interior
of the outer seal.

08/08/21 14:51:46 61SNR030_160_0025

＊０１

＊０２

０４

０３

Special Tools Required

16-26

Driveline/Axle

PRESS

B

D
07749-0010000

C
07746-0010400

A

A

B

PRESS

C
07746-0030400

A

B

A

B

• Support base attachment 07JAF-SH20400
• Driver handle, 15 x 135L 07749-0010000
• Bearing driver attachment, 52 x 55 mm 07746-0010400
• Inner bearing driver attachment, 35 mm

07746-0030400

• Oil seal driver, 64 mm 07GAD-PH70201
• Support base 07965-SD90100

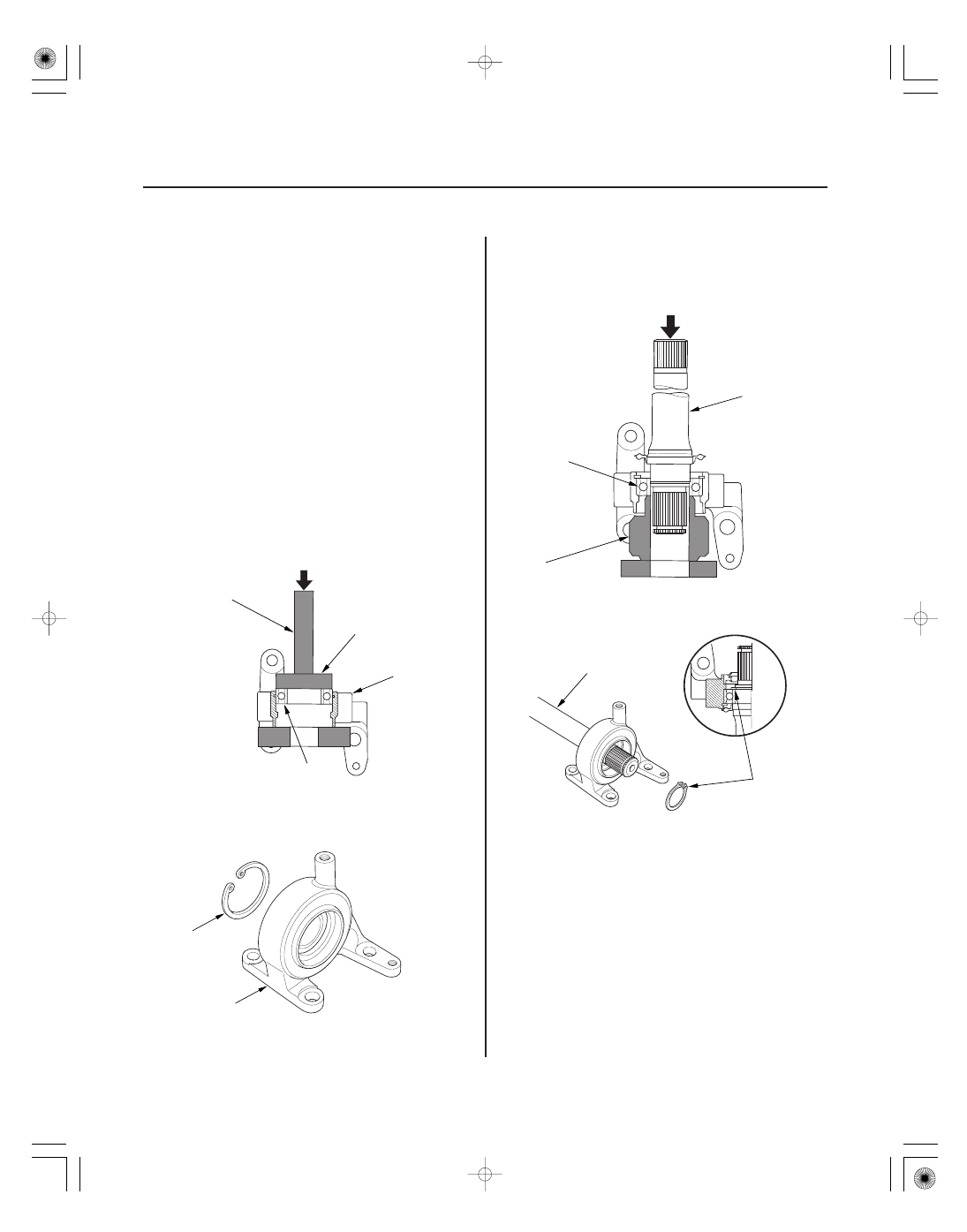

NOTE: Refer to the Exploded View, as needed, during
this procedure.

1. Clean the disassembled parts with solvent, and dry

them with compressed air.

NOTE: Do not wash the rubber parts with solvent.

2. Press a new intermediate shaft bearing (A) into the

bearing support (B) using the 52 x 55 mm bearing
driver attachment (C), the 15 x 135L driver handle
(D), and a press.

3. Install the internal snap ring (A) into the groove of

the bearing support (B).

4. Press the intermediate shaft (A) into the shaft

bearing (B) using the 35 mm inner bearing driver
attachment (C) and a press.

5. Install the external snap ring (A) into the groove of

the intermediate shaft (B).

Replace.

08/08/21 14:51:47 61SNR030_160_0026

＊０３

＊０１

０２

ＳＮＲ９Ａ００Ｅ１６２３６５０００００ＫＣＡＴ００

16-27

16-27

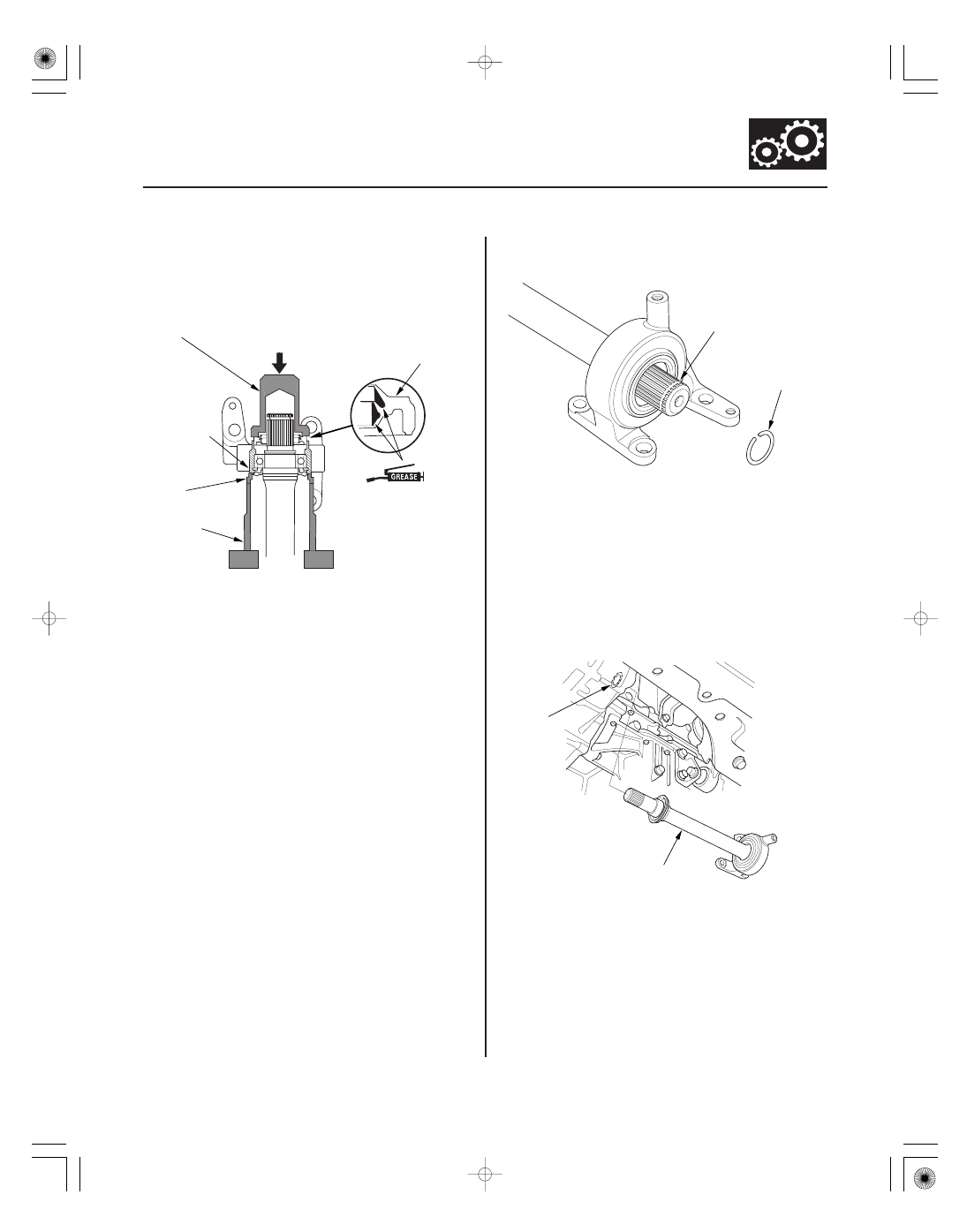

Intermediate Shaft Installation

PRESS

B

C
07GAD-PH70201

A

07JAF-SH20400

07965-SD90100

A

B

A

B

6. Install a new outer seal (A) flush with the bearing

support (B) using the support base attachment, the
support base, the 64 mm oil seal driver (C), and a
press.

1. Install a new set ring (A) onto the set ring groove

(B) of the intermediate shaft.

2. Clean the areas where the intermediate shaft

contacts the differential thoroughly with solvent or
brake cleaner, and dry with compressed air.

NOTE: Do not wash the rubber parts with solvent.

3. Insert the intermediate shaft (A) into the differential

until the set ring locks in the groove.

NOTE: Insert the intermediate shaft carefully to
prevent damaging the oil seal (B).

Pack the interior
of the outer seal.

Replace.

Replace.
