Special Tools Required

14-298

Transmission Housing

Bearing Installation

A

B

A

B: 0

7 mm (0

0.28 in.)

A

• Attachment, 78 x 80 mm 07NAD-PX40100
• Driver 07749-0010000
• Attachment, 42 x 47 mm 07746-0010300

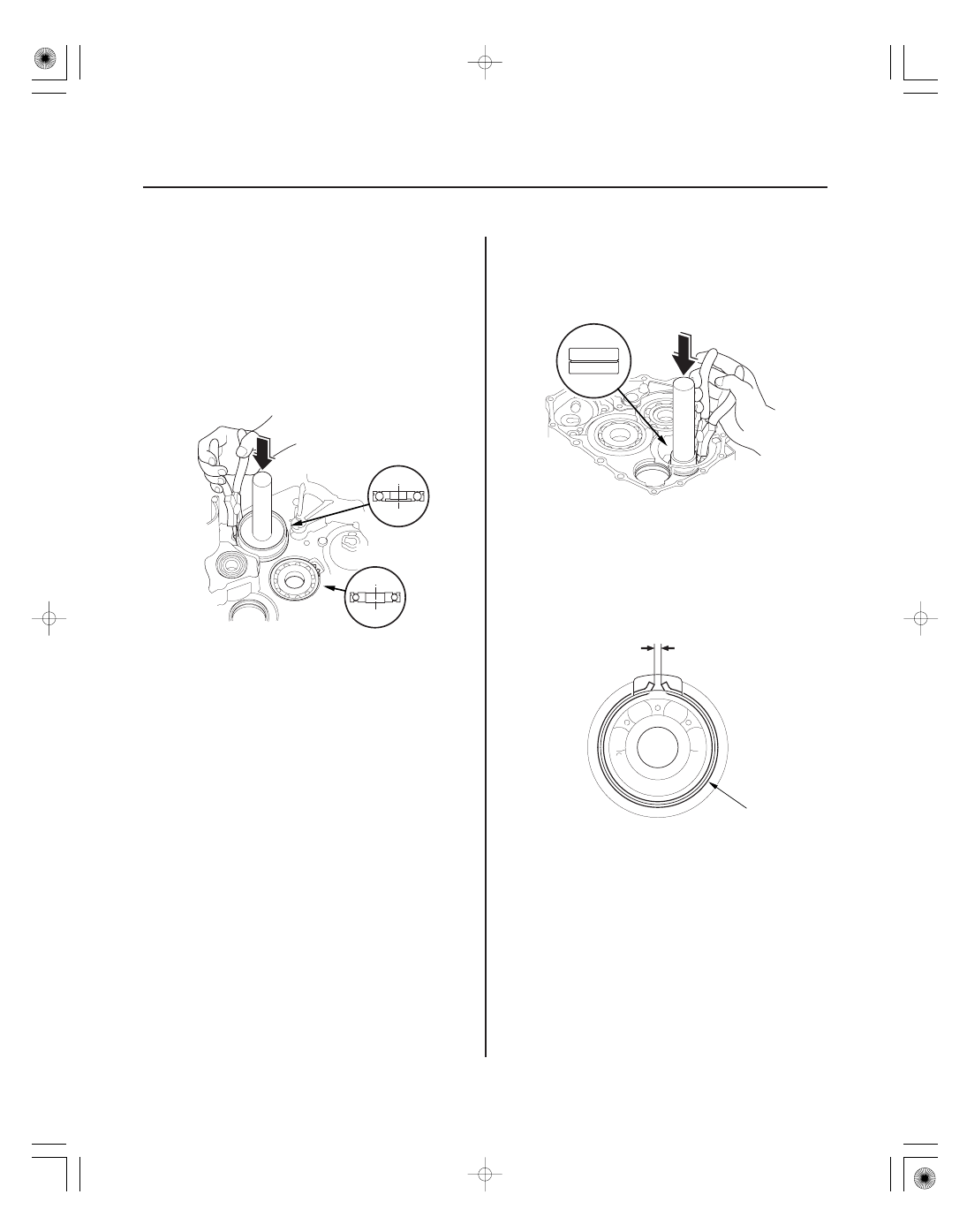

1. Install the bearings in the direction shown.

2. Expand each snap ring using snap ring pliers, and

install the mainshaft bearing (A) and the
countershaft bearing (B) part-way into the housing
using the driver and the 78 x 80 mm attachment.

3. Release the pliers, then push the bearing down into

the housing until the snap ring snaps in place
around it.

4. Expand the snap ring of the idler gear shaft (A)

using the snap ring pliers, and install the bearing
part-way into the housing using the driver and the
42 x 47 mm attachment.

5. Release the pliers, then push the bearing down into

the housing until the snap ring snaps in place
around it.

6. After installing the bearings check that the snap

rings (A) are seated in the bearing and the housing
grooves, and that the ring end gaps (B) are correct.

7. Install the idler shaft (see page 14-324).

08/08/21 14:50:18 61SNR030_140_0300

０１

０２

０３

ＳＮＲ９ＡＡ１Ｅ１０４１１２３９５１１ＫＣＡＴ００

−

−

Special Tools Required

14-298

Transmission Housing

Bearing Installation

A

B

A

B: 0

7 mm (0

0.28 in.)

A

• Attachment, 78 x 80 mm 07NAD-PX40100
• Driver 07749-0010000
• Attachment, 42 x 47 mm 07746-0010300

1. Install the bearings in the direction shown.

2. Expand each snap ring using snap ring pliers, and

install the mainshaft bearing (A) and the
countershaft bearing (B) part-way into the housing
using the driver and the 78 x 80 mm attachment.

3. Release the pliers, then push the bearing down into

the housing until the snap ring snaps in place
around it.

4. Expand the snap ring of the idler gear shaft (A)

using the snap ring pliers, and install the bearing
part-way into the housing using the driver and the
42 x 47 mm attachment.

5. Release the pliers, then push the bearing down into

the housing until the snap ring snaps in place
around it.

6. After installing the bearings check that the snap

rings (A) are seated in the bearing and the housing
grooves, and that the ring end gaps (B) are correct.

7. Install the idler shaft (see page 14-324).

08/08/21 14:50:18 61SNR030_140_0300

０１

０２

０３

０４

ＳＮＲ９ＡＡ１Ｅ１０４０００１２２７１ＫＤＡＴ００

Removal

Installation

14-299

Reverse Idler Gear Removal and Installation

A

D

B

C

A

D

C

A

B

C

F

E

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

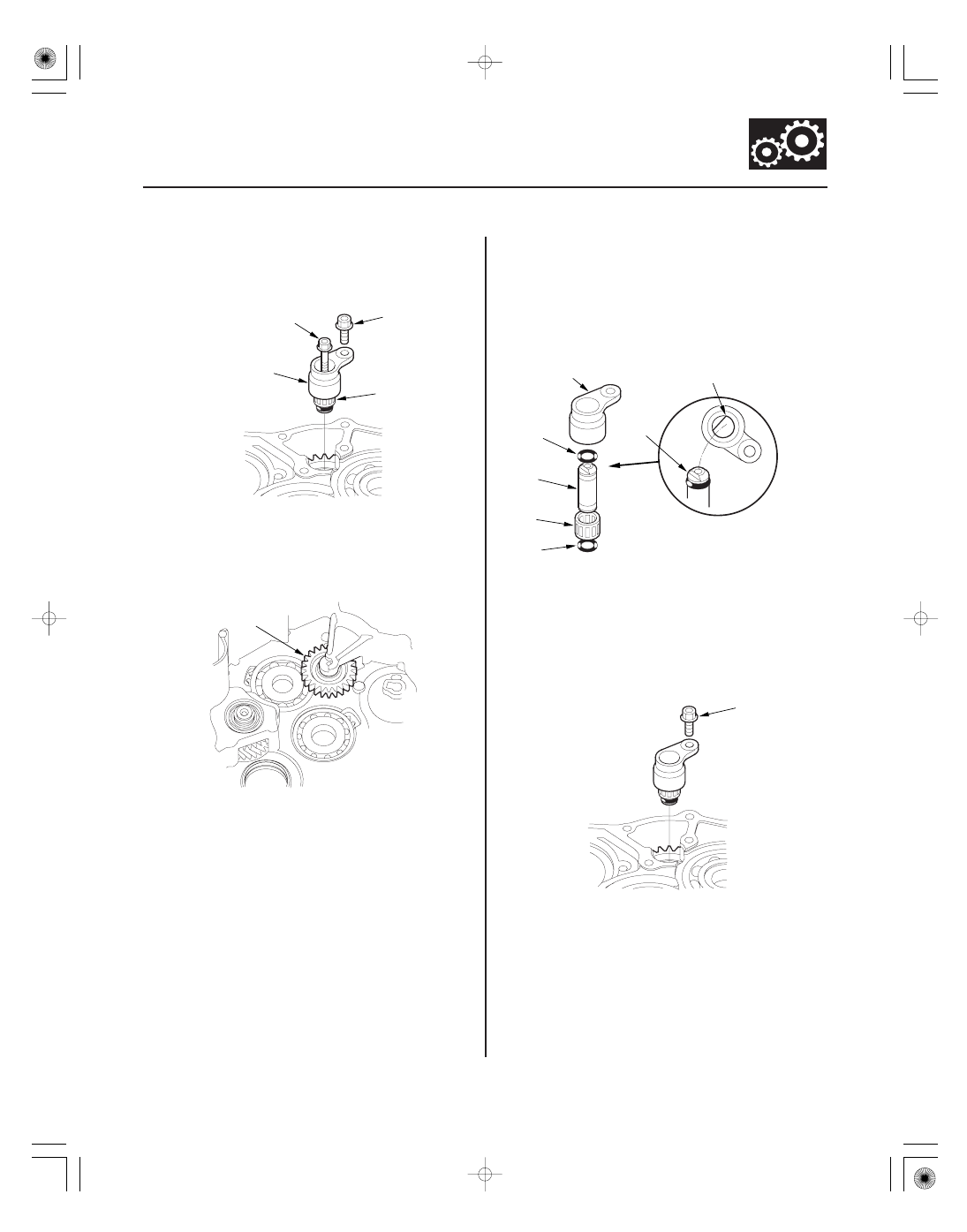

1. Remove the bolt (A) securing the reverse idler gear

shaft holder (B).

2. Install a 5 x 0.8 mm bolt (C) in the reverse idler gear

shaft (D), and pull it to remove the reverse idler
gear shaft and the gear shaft holder together.

3. Remove the reverse idler gear (A).

1. Install the reverse idler gear in the transmission

housing.

2. Lightly coat the reverse idler gear shaft (A), the

needle bearing (B), and new O-rings (C) with
lithium grease.

3. Assemble the O-rings and the needle bearing on

the reverse idler gear shaft, then install the reverse
idler gear shaft in the reverse idler gear shaft
holder (D). Align the D-shaped cut out (E) of the
shaft with the D-shaped area (F) of the holder.

4. Install the reverse idler gear shaft/holder assembly

on the transmission housing.

08/08/21 14:51:11 61SNR030_140_0301

０１

ＳＮＲ９ＡＡ１Ｅ１０４８０１３９３０１ＫＡＡＴ００

14-300

Valve Body

Valve Body and ATF Strainer Removal

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

A

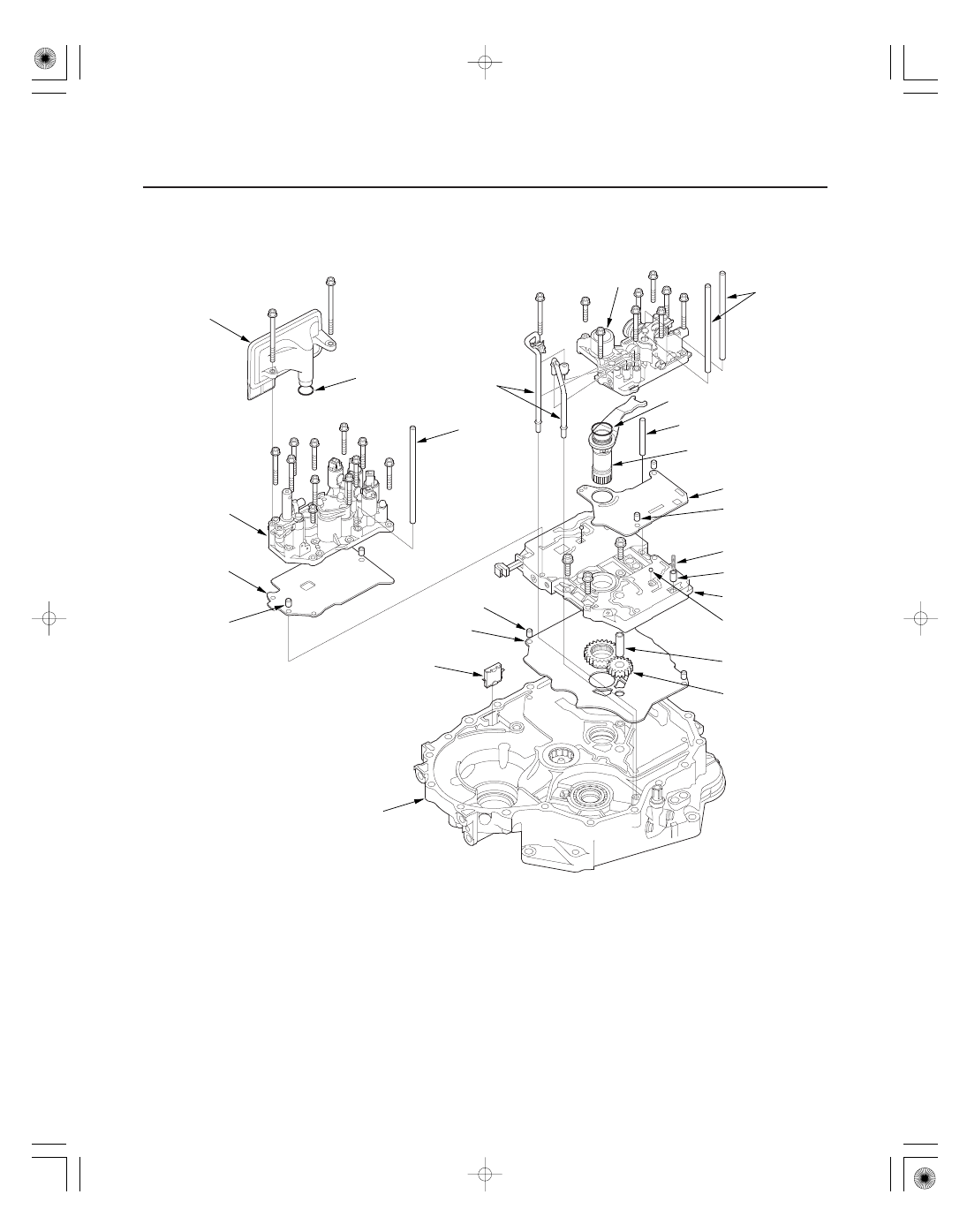

1. Remove the ATF feed pipes (A) and the ATF joint pipes (B).
