14-257

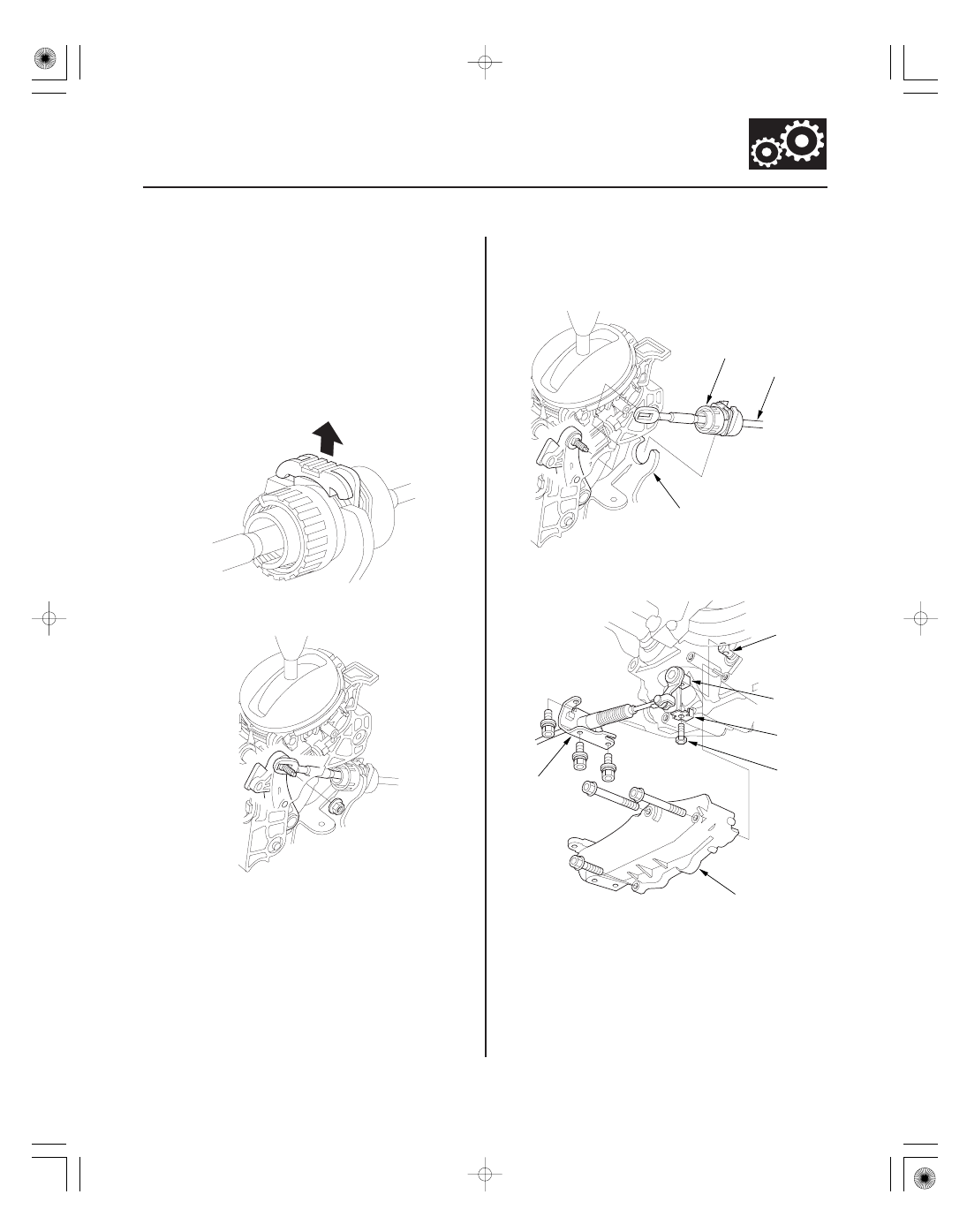

Shift Cable Replacement

A

A

B

C

A

B

C

D

E

F

1. Raise the vehicle on a lift, or apply the parking

brake, block the rear wheels, and raise the front of
the vehicle. Make sure it is securely supported.

2. Move the shift lever to R.

3. Remove the center console (see page 20-92).

4. Pry the socket holder lock (A) up using a

screwdriver.

5. Remove the nut securing the shift cable end.

6. Rotate the socket holder retainer (A)

counterclockwise, push it against the socket holder
bracket (B), then slide the socket holder to remove
the shift cable (C) from the socket holder bracket.

7. Remove the three bolts securing the shift cable

holder (A), then remove the shift cable cover (B).

8. Pry up the lock tab of the lock washer (C), and

remove the lock bolt (D) and the lock washer, then
separate the control lever (E) from the selector
control shaft (F). Do not bend the shift cable
excessively.

08/08/21 14:48:52 61SNR030_140_0259

０５

＊０１

14-258

Automatic Transmission

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

B

C

D

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

D
6 x 1.0 mm
14 N·m
(1.4 kgf·m,
10 lbf·ft)

A

B

E

F

C

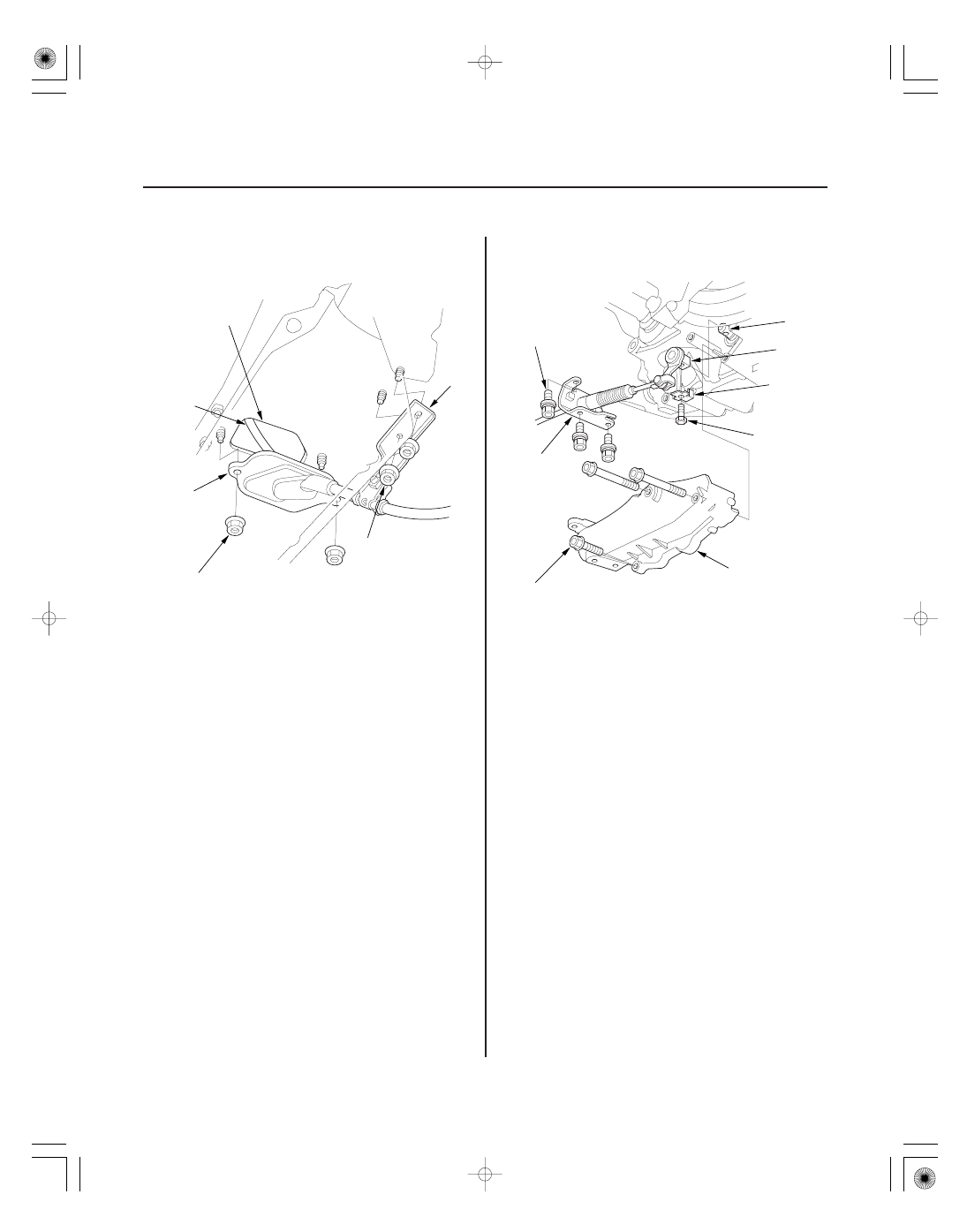

9. Remove the nuts securing the shift cable bracket

(A) and the grommet (B).

10. Remove the shift cable grommet, and pull out the

shift cable (C).

11. Insert a new shift cable through the grommet hole

(D), and install the grommet in its hole. Do not bend
the shift cable excessively.

12. Secure the shift cable bracket and the grommet

with the nuts.

13. Make sure that the transmission is in the R position

at the selector control shaft.

14. Install the control lever (A) over the selector control

shaft (B).

15. Secure the control lever with a new lock washer (C)

and the lock bolt (D), then bend the lock tab of the
lock washer against the bolt head.

16. Install the shift cable cover (E), and install the shift

cable holder (F) on the cover.

17. Install the shift cable on the shift lever, and adjust

the cable (see step 5 on page 14-259).

Replace.

08/08/21 14:48:53 61SNR030_140_0260

０１

０２

０３

０４

ＳＮＲ９ＡＡ１Ｅ１０４１１４１２２８１ＭＢＡＴ００

14-259

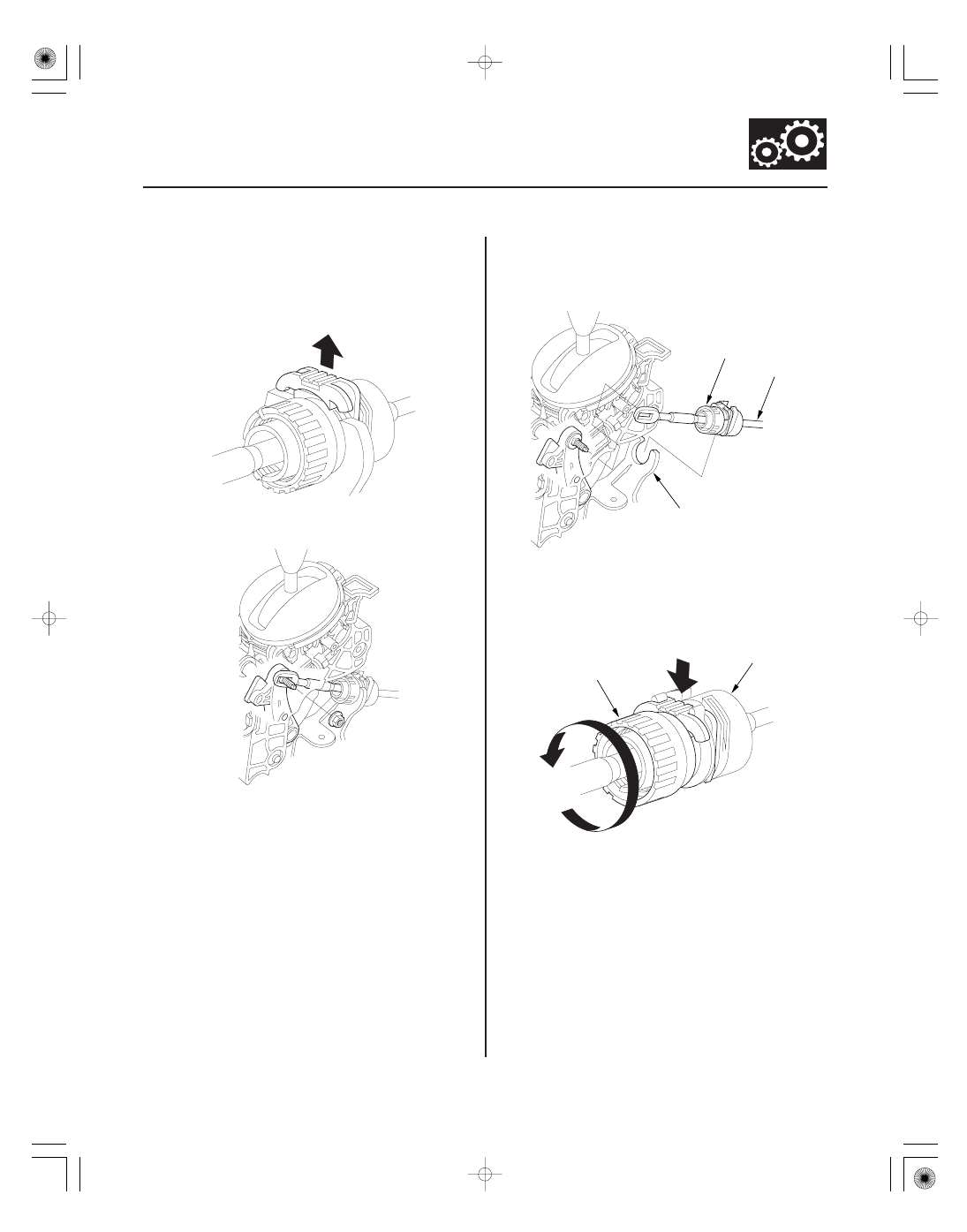

Shift Cable Adjustment

A

A

B

C

A

B

C

1. Remove the center console (see page 20-92).

2. Pry the socket holder lock (A) up using a

screwdriver.

3. Remove the nut securing the shift cable end.

4. Rotate the socket holder retainer (A)

counterclockwise, push it against the socket holder
bracket (B), then slide the socket holder to remove
the shift cable (C) from the socket holder bracket.

5. While holding the socket holder (A), rotate the

socket holder retainer (B) fully counterclockwise,
and press in the socket holder lock (C) between the
socket holder and the socket holder retainer
enough.

08/08/21 14:48:54 61SNR030_140_0261

０５

０６

＊０１

０８

14-260

Automatic Transmission

A

B

C

A

B

C

B

A

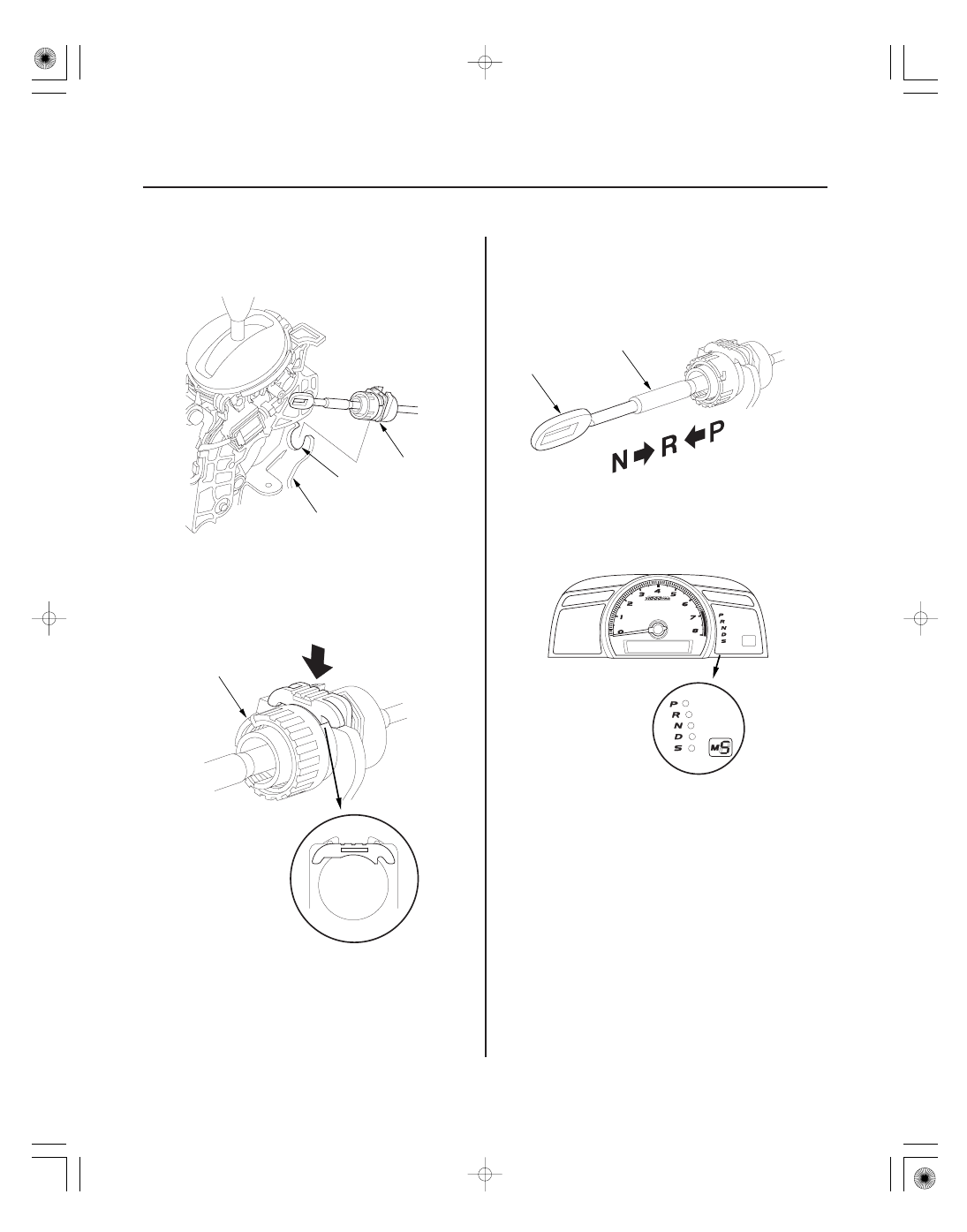

6. Align the socket holder (A) with the slot (B) in the

socket holder bracket (C), then slide the socket
holder into the socket holder bracket.

7. Rotate the socket holder retainer (A) clockwise, and

push the socket holder lock (B). Rotate the holder
retainer counterclockwise until the retainer stops at
the stop (C) of the socket holder lock to secure the
shift cable.

8. Push the shift cable (A) until it stops, then release it.

Pull the shift cable back one step so that the shift
position is in R. Do not hold the shift cable guide (B)
to adjust the shift cable.

9. Turn the ignition switch to ON (II), and check that

the R position indicator comes on.

10. Turn the ignition switch to LOCK (0).
