Acura CSX. Manual - part 226

＊０１

＊０２

ＳＮＲ９ＡＡ９Ｅ３４１５０１０００００ＬＤＡＴ００

Type

Part Number

Thickness

13-133

13-133

Transmission Reassembly

B

A

C

A

F

G

B

D

E

H

AP

23972-PPP-J00

1.83 mm (0.072 in.)

AQ

23973-PPP-J00

1.86 mm (0.073 in.)

AR

23974-PPP-J00

1.89 mm (0.074 in.)

AS

23975-PPP-J00

1.92 mm (0.076 in.)

AT

23976-PPP-J00

1.95 mm (0.077 in.)

AV

23977-PPP-J00

1.98 mm (0.078 in.)

AW

23978-PPP-J00

2.01 mm (0.079 in.)

AX

23979-PPP-J00

2.04 mm (0.080 in.)

AY

23980-PPP-J00

2.07 mm (0.081 in.)

AZ

23981-PPP-J00

2.10 mm (0.083 in.)

BA

23982-PPP-J00

2.13 mm (0.084 in.)

BB

23983-PPP-J00

2.16 mm (0.085 in.)

BC

23984-PPP-J00

2.19 mm (0.086 in.)

BD

23985-PPP-J00

2.22 mm (0.087 in.)

BE

23986-PPP-J00

2.25 mm (0.089 in.)

NOTE:

• Prior to reassembling, clean all the parts in solvent,

dry them, and apply MTF to any contact surfaces.

• Place the clutch housing on two pieces of wood thick

enough to keep the mainshaft from hitting the
workbench.

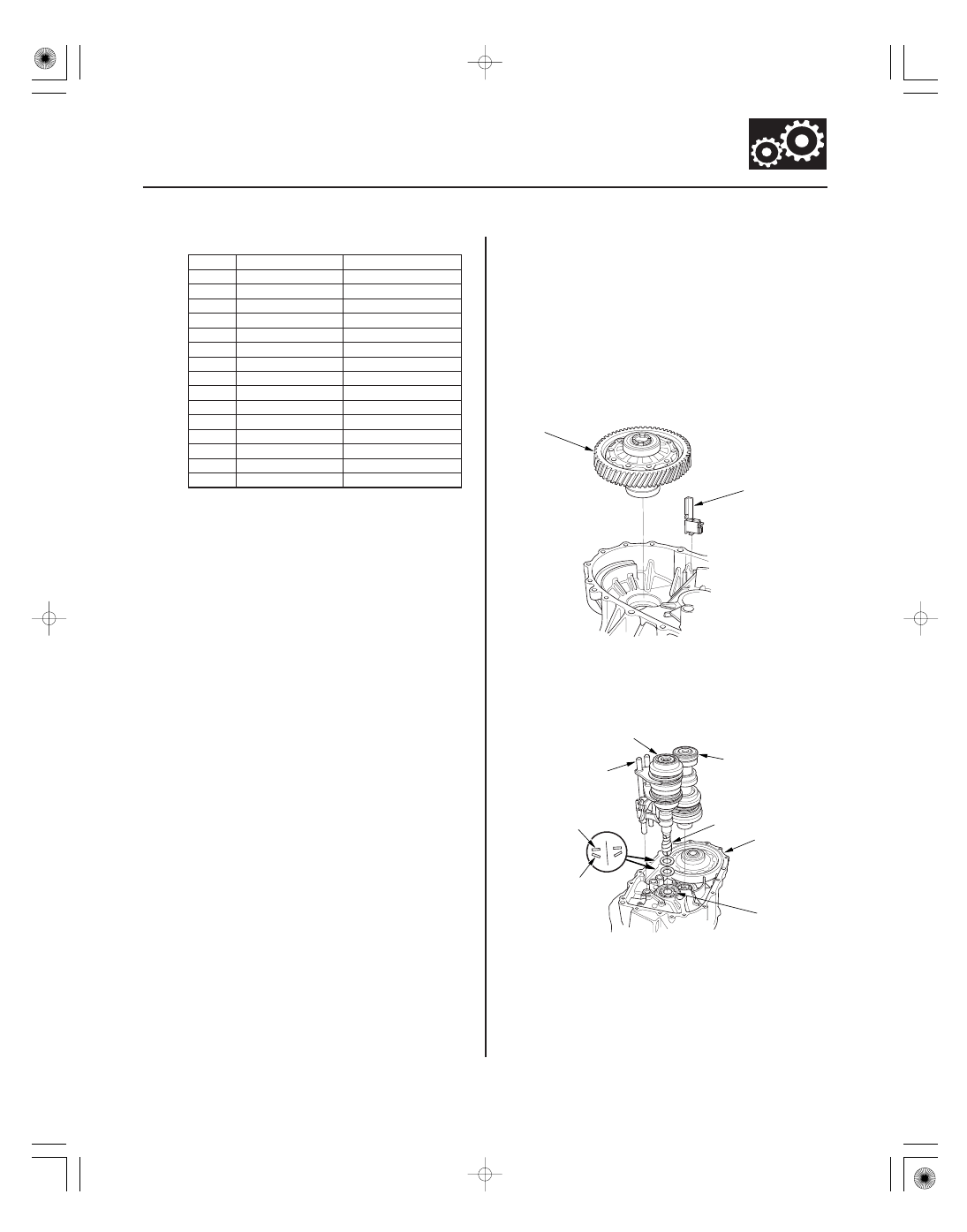

1. Install the magnet (A) and the differential

assembly (B).

NOTE: Clean the magnet anytime the transmission
is disassembled.

2. Install the 28 mm spring washer (A) and the 28 mm

washer (B) over the ball bearing (C).

NOTE: Install the spring washer in the direction
shown.

3. Apply tape to the mainshaft splines (D) to protect

the seal. Install the mainshaft assembly (E), the
countershaft assembly (F), and the shift fork
assembly (G) into the clutch housing (H), as an
assembly.

08/08/22 16:37:21 61SNR030_130_0135

＊０１

＊０２

ＳＮＲ９ＡＡ９Ｅ３４１５０１０００００ＬＤＡＴ００

Type

Part Number

Thickness

13-133

13-133

Transmission Reassembly

B

A

C

A

F

G

B

D

E

H

AP

23972-PPP-J00

1.83 mm (0.072 in.)

AQ

23973-PPP-J00

1.86 mm (0.073 in.)

AR

23974-PPP-J00

1.89 mm (0.074 in.)

AS

23975-PPP-J00

1.92 mm (0.076 in.)

AT

23976-PPP-J00

1.95 mm (0.077 in.)

AV

23977-PPP-J00

1.98 mm (0.078 in.)

AW

23978-PPP-J00

2.01 mm (0.079 in.)

AX

23979-PPP-J00

2.04 mm (0.080 in.)

AY

23980-PPP-J00

2.07 mm (0.081 in.)

AZ

23981-PPP-J00

2.10 mm (0.083 in.)

BA

23982-PPP-J00

2.13 mm (0.084 in.)

BB

23983-PPP-J00

2.16 mm (0.085 in.)

BC

23984-PPP-J00

2.19 mm (0.086 in.)

BD

23985-PPP-J00

2.22 mm (0.087 in.)

BE

23986-PPP-J00

2.25 mm (0.089 in.)

NOTE:

• Prior to reassembling, clean all the parts in solvent,

dry them, and apply MTF to any contact surfaces.

• Place the clutch housing on two pieces of wood thick

enough to keep the mainshaft from hitting the
workbench.

1. Install the magnet (A) and the differential

assembly (B).

NOTE: Clean the magnet anytime the transmission
is disassembled.

2. Install the 28 mm spring washer (A) and the 28 mm

washer (B) over the ball bearing (C).

NOTE: Install the spring washer in the direction
shown.

3. Apply tape to the mainshaft splines (D) to protect

the seal. Install the mainshaft assembly (E), the
countershaft assembly (F), and the shift fork
assembly (G) into the clutch housing (H), as an
assembly.

08/08/22 16:37:21 61SNR030_130_0135

＊０３

０４

＊０４

０６

13-134

Manual Transmission

6 x 1.0 mm
15 N·m (1.5 kgf·m, 11 lbf·ft)

A

A

D

B

C

M

B

C

A

Liquid gasket

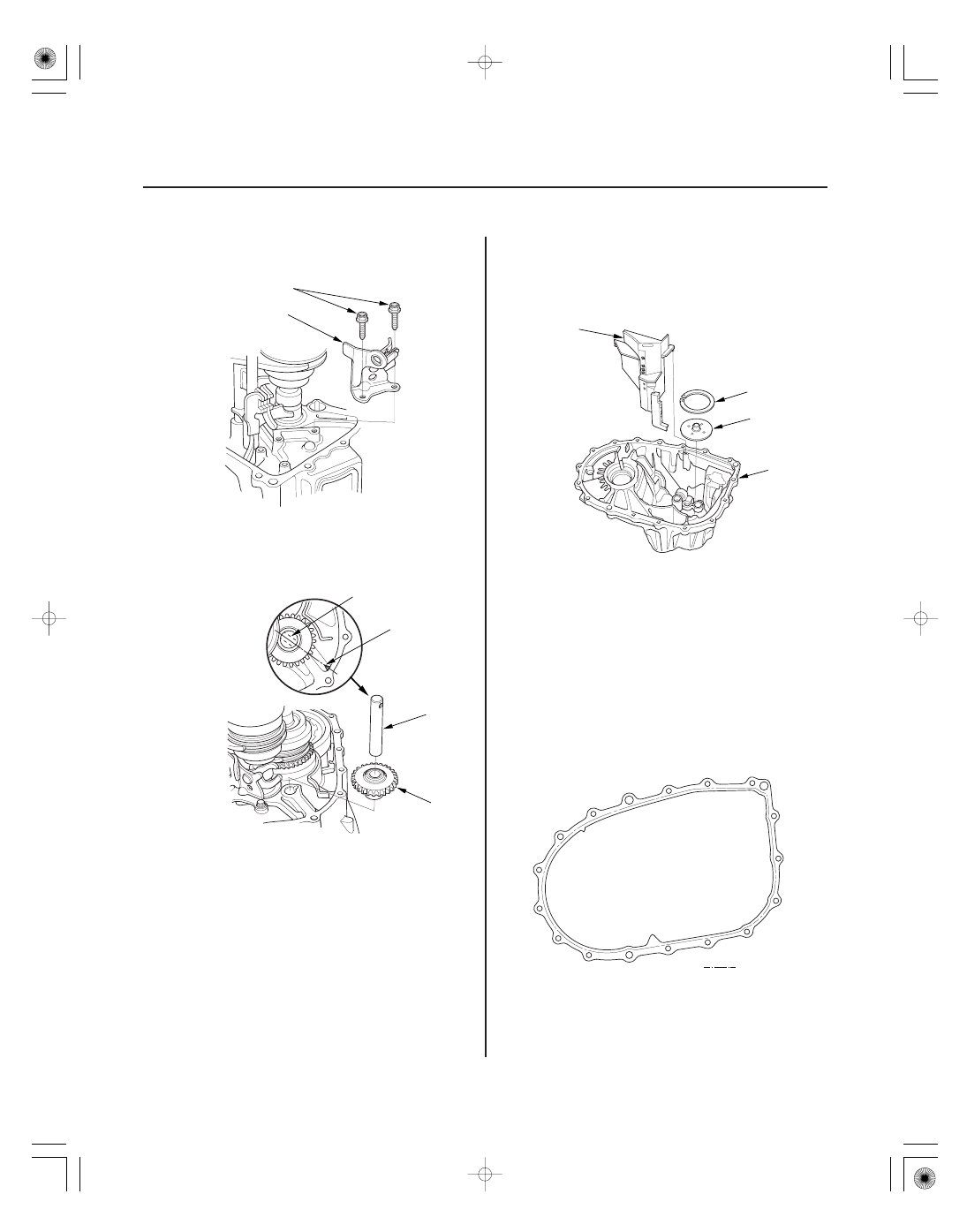

4. Install the reverse shift fork (A).

5. Install the reverse idler gear (A) and the reverse

idler gear shaft (B) by aligning the mark (C) on the
clutch housing with the reverse idler gear shaft
hole (D).

6. Select the proper size 72 mm shim (A) according to

the measurements made during the Mainshaft
Thrust Clearance Adjustment (see page 13-131).
Install the oil gutter plate (B), oil guide plate M, and
the 72 mm shim into the transmission housing (C).

7. Clean any dirt or oil from the mating surface of the

transmission housing and the clutch housing.
Apply liquid gasket, P/N 08718-0001 evenly to the
mating surface of the transmission housing and the
clutch housing. Install the component within
5 minutes of applying the liquid gasket.

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be installed within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

08/08/21 14:48:42 61SNR030_130_0136

＊０５

＊０６

＊０７

−

−

Dimension

as installed: 3.3

6.0 mm

(0.13

0.24 in.)

13-135

C
34 N·m
(3.5 kgf·m,
25 lbf·ft)

A

B

A

A

A

B

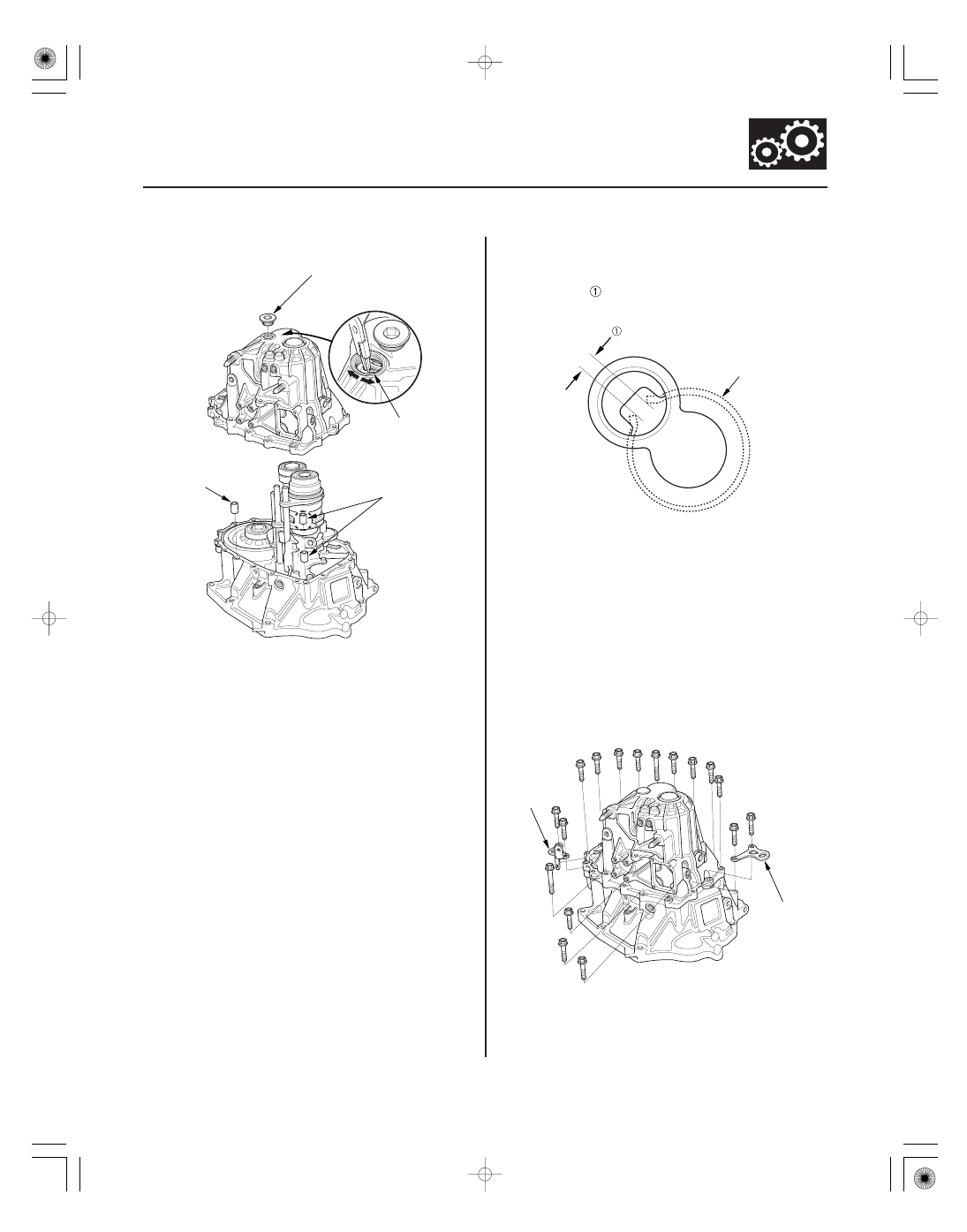

8. Install the three 14 x 20 mm dowel pins (A).

9. Place the transmission housing on the clutch

housing, making sure to line up the shafts.

10. While expanding the 72 mm snap ring (B) on the

countershaft ball bearing using snap ring pliers,
push the transmission housing down to start the
countershaft ball bearing through the snap ring.
Release the pliers, and push down the housing until
it bottoms and the snap ring snaps in place in the
countershaft ball bearing snap ring groove.

NOTE: Install the 32 mm sealing cap (C) after
setting in the 72 mm snap ring.

11. Make sure the 72 mm snap ring (A) is securely

seated in the groove of the countershaft bearing.

12. Apply liquid gasket, P/N 08718-0001, evenly to the

threads of the 32 mm searing cap, and install it on
the transmission housing. Install the component
within 5 minutes of applying the liquid gasket.

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be installed within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

13. Install the 8 mm flange bolts finger-tight with

transmission hanger A, and transmission hanger B.

08/08/21 14:48:43 61SNR030_130_0137
