Acura CSX. Manual - part 218

＊０２

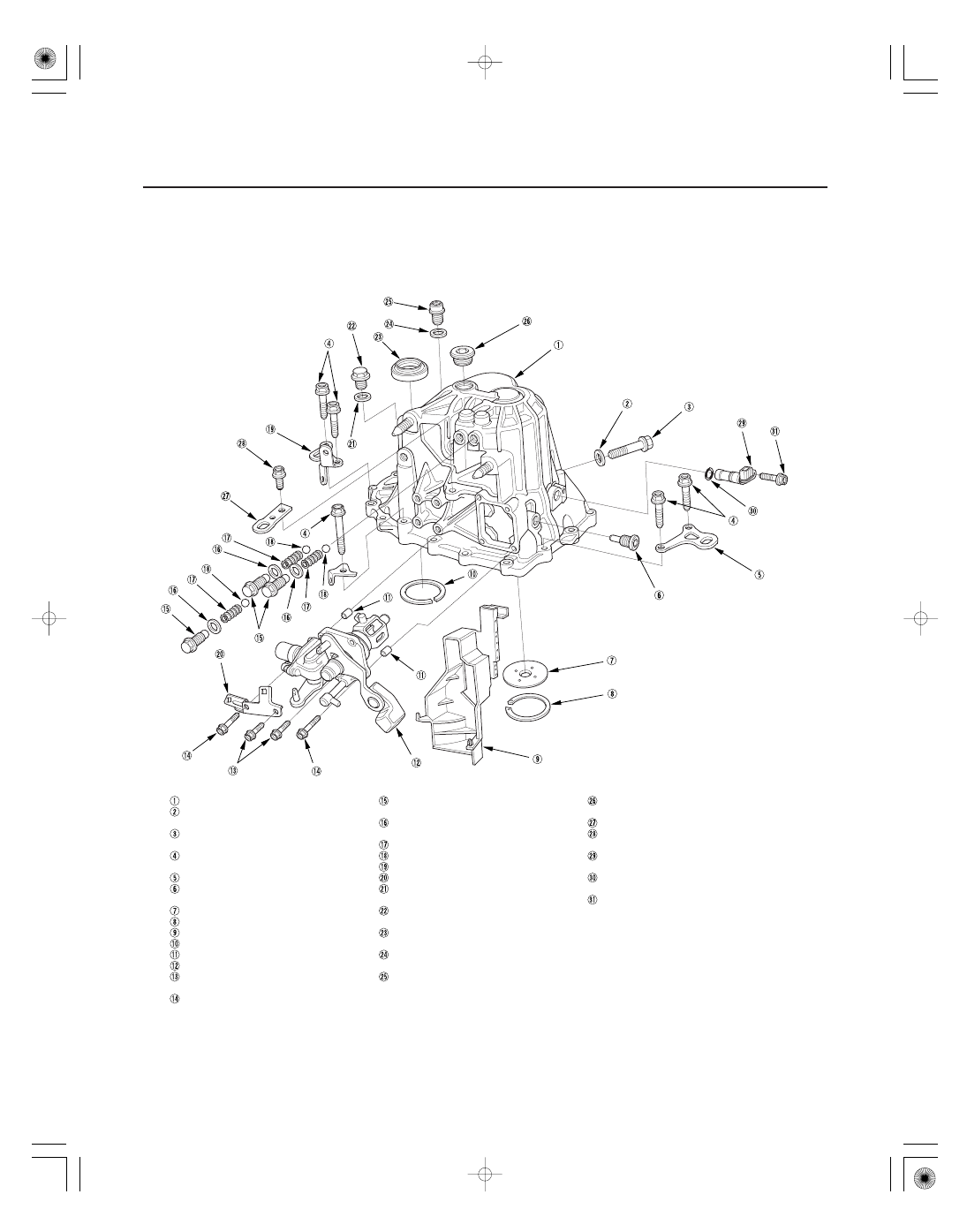

Exploded View - Transmission Housing

13-100

Manual Transmission

TRANSMISSION HOUSING

32 mm SEALING CAP
34 N·m (3.5 kgf·m, 25 lbf·ft)

10 mm SEALING WASHER

FILLER PLUG
44 N·m (4.5 kgf·m, 33 lbf·ft)
40 x 56 x 8 mm OIL SEAL

10 mm FLANGE BOLT
44 N·m (4.5 kgf·m, 33 lbf·ft)

14 mm SEALING WASHER

TRANSMISSION HANGER A

8 mm FLANGE BOLT
27 N·m (2.8 kgf·m, 20 lbf·ft)

INTERLOCK BOLT
39 N·m (4.0 kgf·m, 29 lbf·ft)
OIL GUIDE PLATE M
72 mm SHIM
OIL GUTTER PLATE

DRAIN PLUG
39 N·m (4.0 kgf·m, 29 lbf·ft)

20 mm SEALING WASHER

STEEL BALL

SPRING

TRANSMISSION HANGER B

DETENT BOLT
22 N·m (2.2 kgf·m, 16 lbf·ft)
12 mm SEALING WASHER

HARNESS BRACKET A

6 x 30 mm FLANGE BOLT
12 N·m (1.2 kgf·m, 9 lbf·ft)

8 x 14 mm DOWEL PIN
CHANGE LEVER ASSEMBLY

TRANSMISSION HANGER
10 mm FLANGE BOLT
44 N·m (4.5 kgf·m, 33 lbf·ft)

6 x 20 mm FLANGE BOLT
12 N·m (1.2 kgf·m, 9 lbf·ft)

6 mm FLANGE BOLT
12 N·m (1.2 kgf·m, 9 lbf·ft)

OUTPUT SHAFT (COUNTERSHAFT)
SPEED SENSOR
O-RING

80 mm SHIM

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

08/08/21 14:47:54 61SNR030_130_0102

＊０３

０４

０５

＊０４

13-101

C

A

A

D

E

B

C

F

D

B

A

B

A

D

D

C

B

A

B

D

C

D

D

E

F

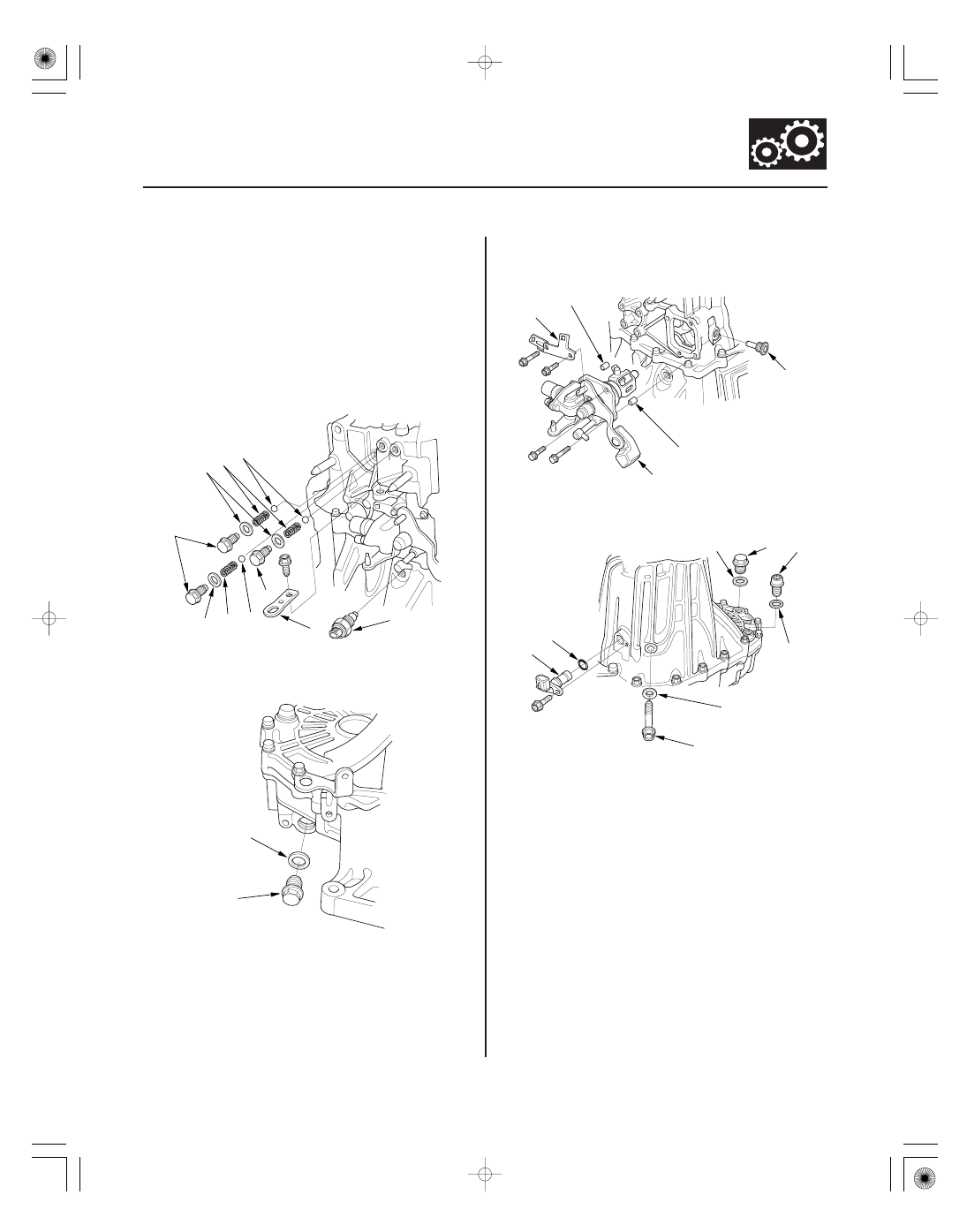

NOTE: Place the clutch housing on two pieces of wood
thick enough to keep the mainshaft from hitting the
workbench.

1. Remove the release fork and the release bearing

(see page 12-24).

2. Remove the detent bolts (A), the 12 mm sealing

washers (B) the springs (C), the steel balls (D), and
the back-up light switch (E). Then remove the
transmission hanger (F).

3. Remove the 20 mm bolt (A) and the 20 mm sealing

washer (B).

4. Remove the interlock bolt (B), the change lever

assembly (C), the 8 x 14 mm dowel pins (D), and
harness bracket A.

5. Remove the drain plug (A), the filler plug (B), the

10 mm flange bolt (C), and the sealing washers (D).

6. Remove the output shaft (countershaft) speed

sensor (E) with the O-ring (F).

08/08/21 14:47:55 61SNR030_130_0103

＊０５

０８

０９

＊０６

13-102

Manual Transmission

A

B

A

D

B

C

D

D

A

B

A

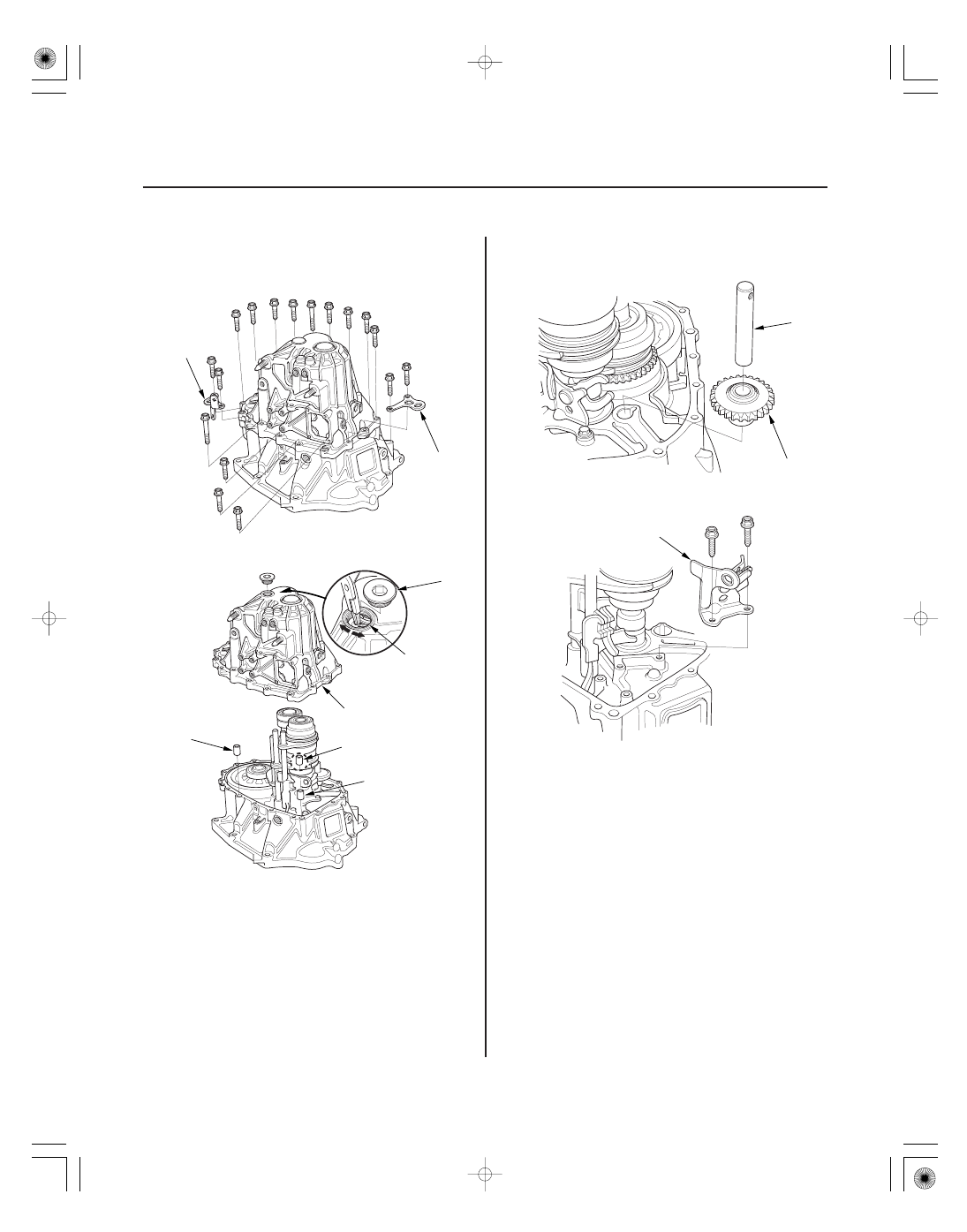

7. Loosen the 8 mm flange bolts in a crisscross

pattern in several steps, then remove them with
transmission hanger A and transmission hanger B.

8. Remove the 32 mm sealing cap (A).

9. While expanding the 72 mm snap ring (B) on the

countershaft ball bearing with snap ring pliers, lift
the transmission housing (C). Release the snap ring
pliers, and remove the transmission housing and
the three 14 x 20 mm dowel pins (D).

10. Remove the reverse idler gear (A) and the reverse

idler gear shaft (B).

11. Remove the reverse shift fork (A).

08/08/21 14:47:56 61SNR030_130_0104

＊０７

＊０８

＊０９

13-103

D

E

B

C

F

A

A

B

M

B

A

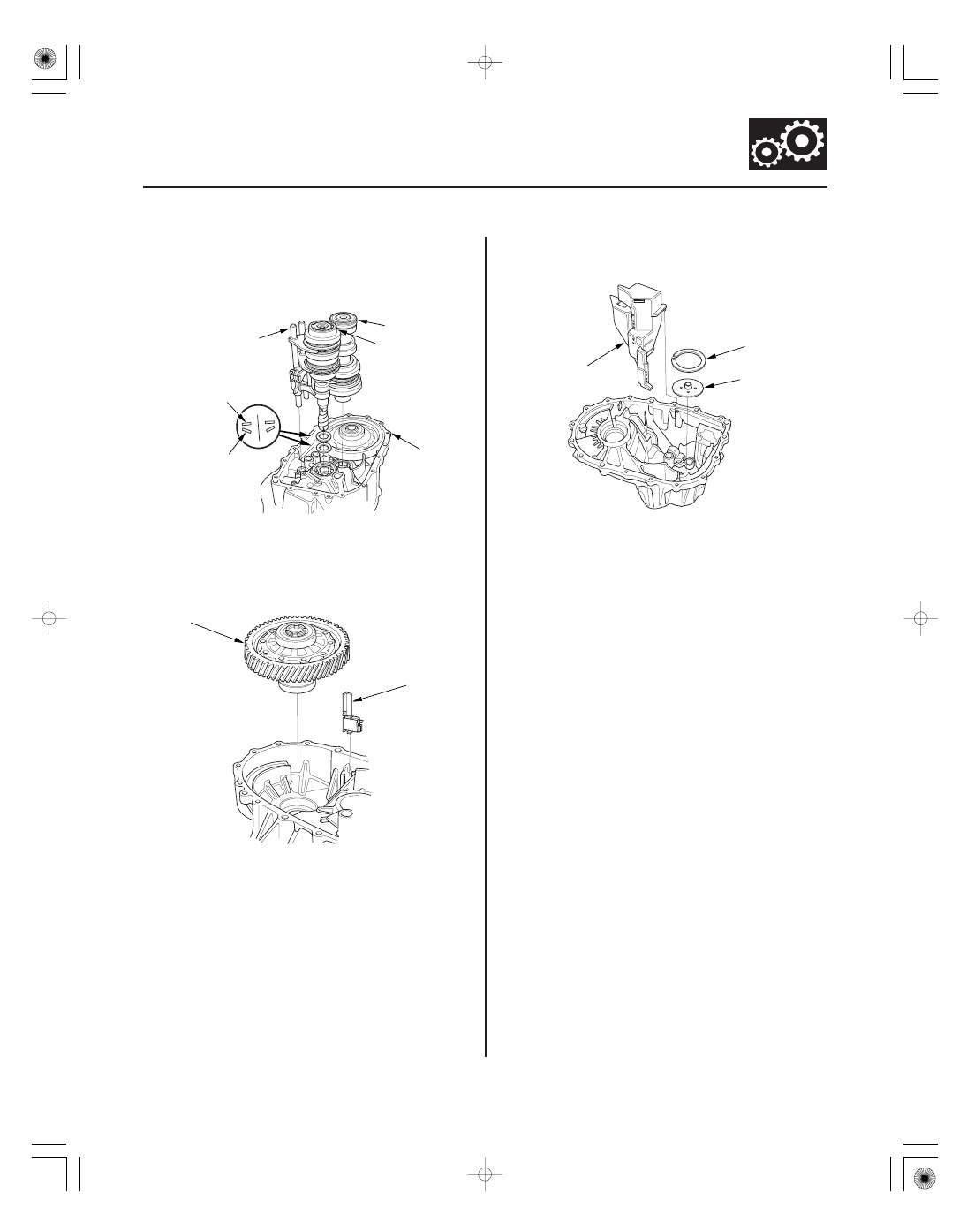

12. Apply tape to the mainshaft splines to protect the

seal, then remove the mainshaft assembly (A) and
the countershaft assembly (B) with the shift fork
assembly (C) from the clutch housing (D).

13. Remove the 28 mm spring washer (E) and the

28 mm washer (F).

14. Remove the differential assembly (A) and the

magnet (B).

15. Remove the oil gutter plate (A), the 72 mm shim (B),

and oil guide plate M.

08/08/21 14:47:57 61SNR030_130_0105
