Acura CSX. Manual - part 185

０４

０１

ＳＮＲ９Ａ００Ａ２０３２３４２８５１１ＫＢＡＴ００

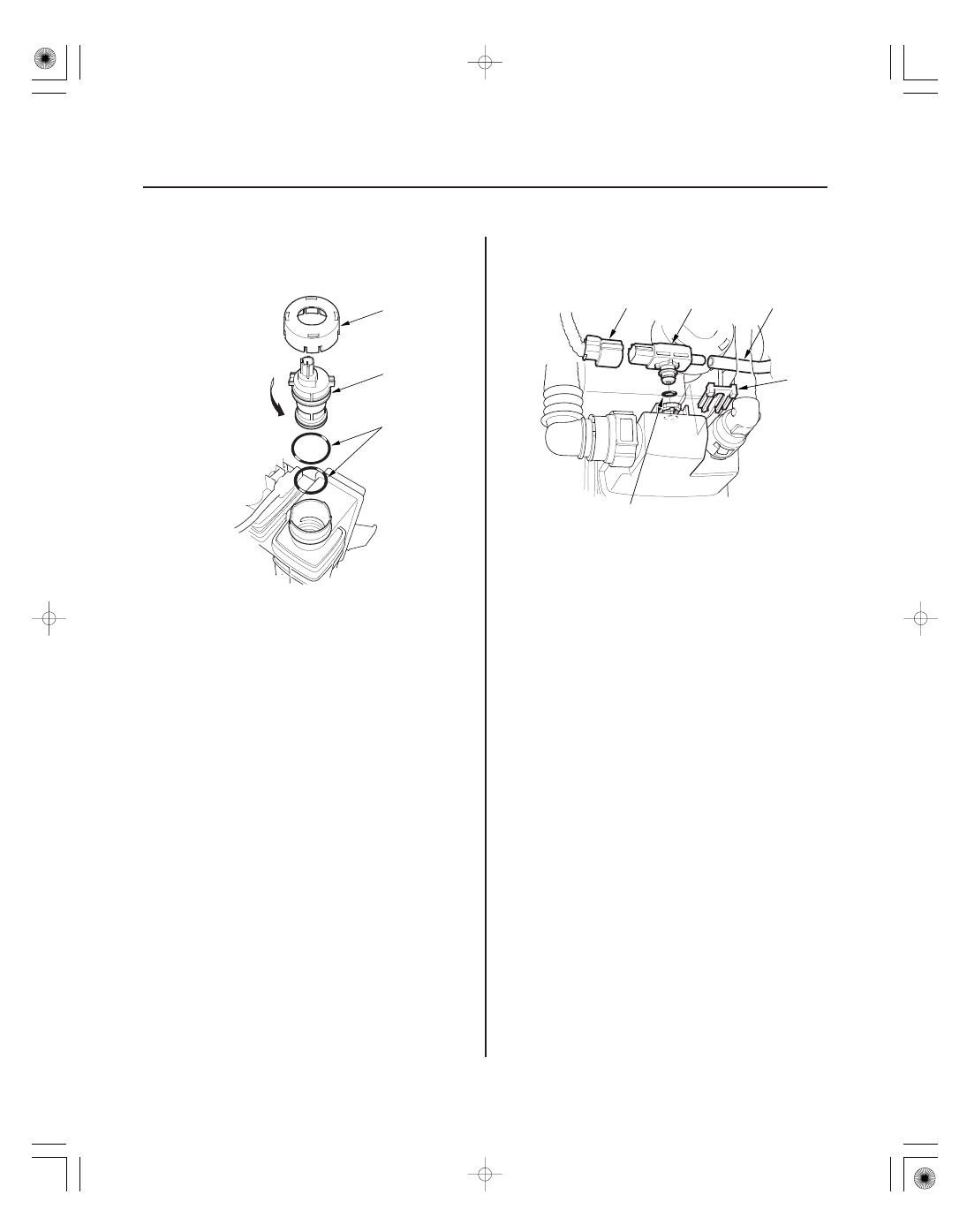

11-408

11-408

EVAP System

FTP Sensor Replacement

A

B

C

A

B

C

D

E

6. Remove the cap (A).

7. Remove the EVAP canister vent shut valve (B).

8. Install the EVAP canister vent shut valve to the new

EVAP canister with new O-rings (C).

NOTE: Do not coat the O-ring with oil.

9. Install the parts in the reverse order of removal.

1. Remove the cover (see step 2 on page 11-407).

2. Disconnect the FTP sensor connector (A).

3. Disconnect the hose (B), and then remove the FTP

sensor (C).

4. Install the parts in the reverse order of removal

with a new O-ring (D) and retainer (E).

08/08/21 14:33:27 61SNR030_110_0408

０４

０１

ＳＮＲ９Ａ００Ａ２０３２３４２８５１１ＫＢＡＴ００

11-408

11-408

EVAP System

FTP Sensor Replacement

A

B

C

A

B

C

D

E

6. Remove the cap (A).

7. Remove the EVAP canister vent shut valve (B).

8. Install the EVAP canister vent shut valve to the new

EVAP canister with new O-rings (C).

NOTE: Do not coat the O-ring with oil.

9. Install the parts in the reverse order of removal.

1. Remove the cover (see step 2 on page 11-407).

2. Disconnect the FTP sensor connector (A).

3. Disconnect the hose (B), and then remove the FTP

sensor (C).

4. Install the parts in the reverse order of removal

with a new O-ring (D) and retainer (E).

08/08/21 14:33:27 61SNR030_110_0408

０１

ＳＮＲ９Ａ００Ａ２０３２３４２５２１２ＫＢＡＴ００

０１

ＳＮＲ９Ａ００Ａ２０３２３４２５２２１ＫＢＡＴ００

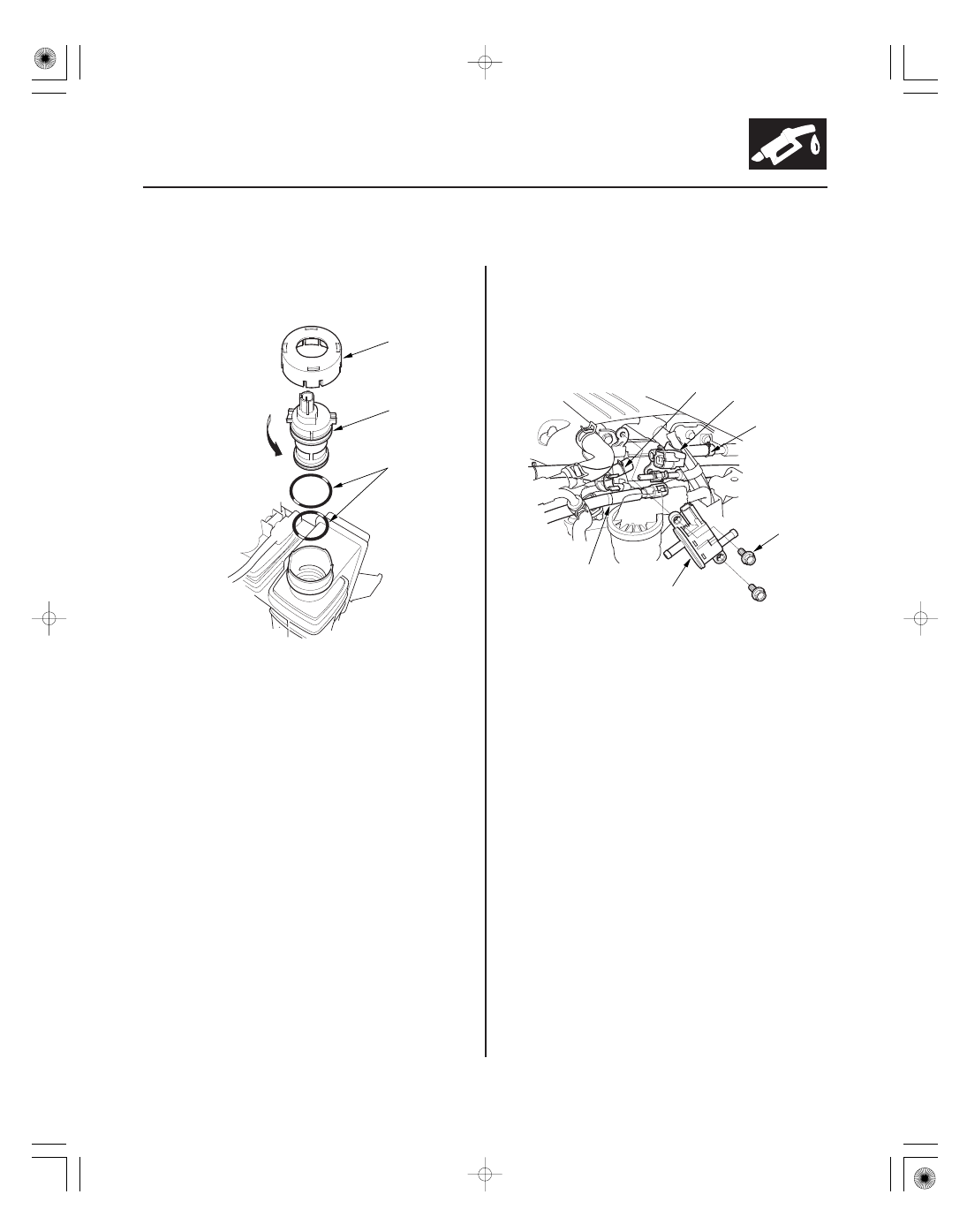

11-409

11-409

EVAP Canister Vent Shut Valve
Replacement

EVAP Canister Purge Valve
Replacement

A

B

C

A

B

C

D

E

D

1. Remove the EVAP canister (see page 11-407).

2. Remove the cap (A).

3. Remove the EVAP canister vent shut valve (B).

4. Install the parts in the reverse order of removal

with new O-rings (C) and new cap.

NOTE: Do not coat the O-ring with oil.

1. Remove the engine cover (see step 1 on page 9-3).

2. Remove the air cleaner (see page 11-345).

3. Relieve the fuel pressure (see page 11-322).

4. Remove the fuel line (A).

5. Disconnect the EVAP canister purge valve 2P

connector (B).

6. Remove the bolts (C) and the hoses (D), then

remove the EVAP canister purge valve (E).

7. Install the parts in the reverse order of removal.

* : This illustration shows K20Z2 engine.

08/08/21 14:33:28 61SNR030_110_0409
