Connection to new fuel line

11-333

A

B

Sanoh-made

Tokai-made

A

B

C

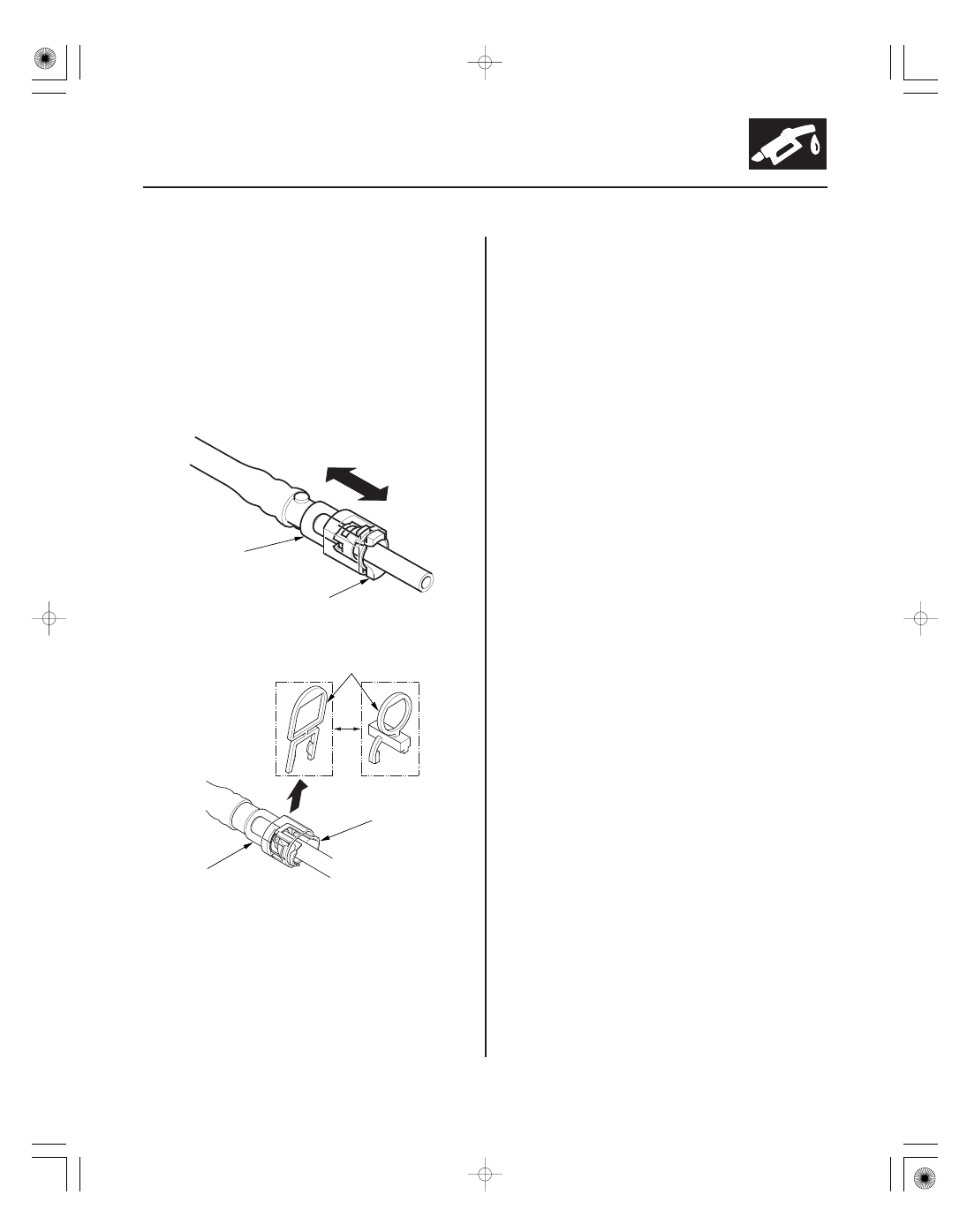

5. When you reconnect the connector with the old

retainer, make sure the connection is secure and
the tabs (A) are firmly locked into place; check
visually and also by pulling the connector (B).
When you replace the fuel line with a new one,
make sure you remove the ring pull (C) upwards
after you confirm the connection is secure.

NOTE: Before you remove the ring pull, make sure
the fuel line connection is secure. If the connection
is not secure, the ring pull could break when you try
to remove it.

6. Reconnect the negative cable to the battery, and

turn the ignition switch to ON (II) (but do not
operate the starter motor). The fuel pump will run
for about 2 seconds, and fuel pressure will rise.
Repeat this two or three times, then check that
there is no leakage in the fuel supply system.

08/08/21 14:30:57 61SNR030_110_0333

０１

０２

０３

０４

ＳＮＲ９Ａ００Ａ２０３２６４２８５２１ＫＤＡＴ００

Special Tools Required

Removal

11-334

Fuel Supply System

Fuel Tank Unit Removal and Installation

A

A

B

C

A

07AAA-SNAA100

A

B

Fuel pump module locknut wrench 07AAA-SNAA100

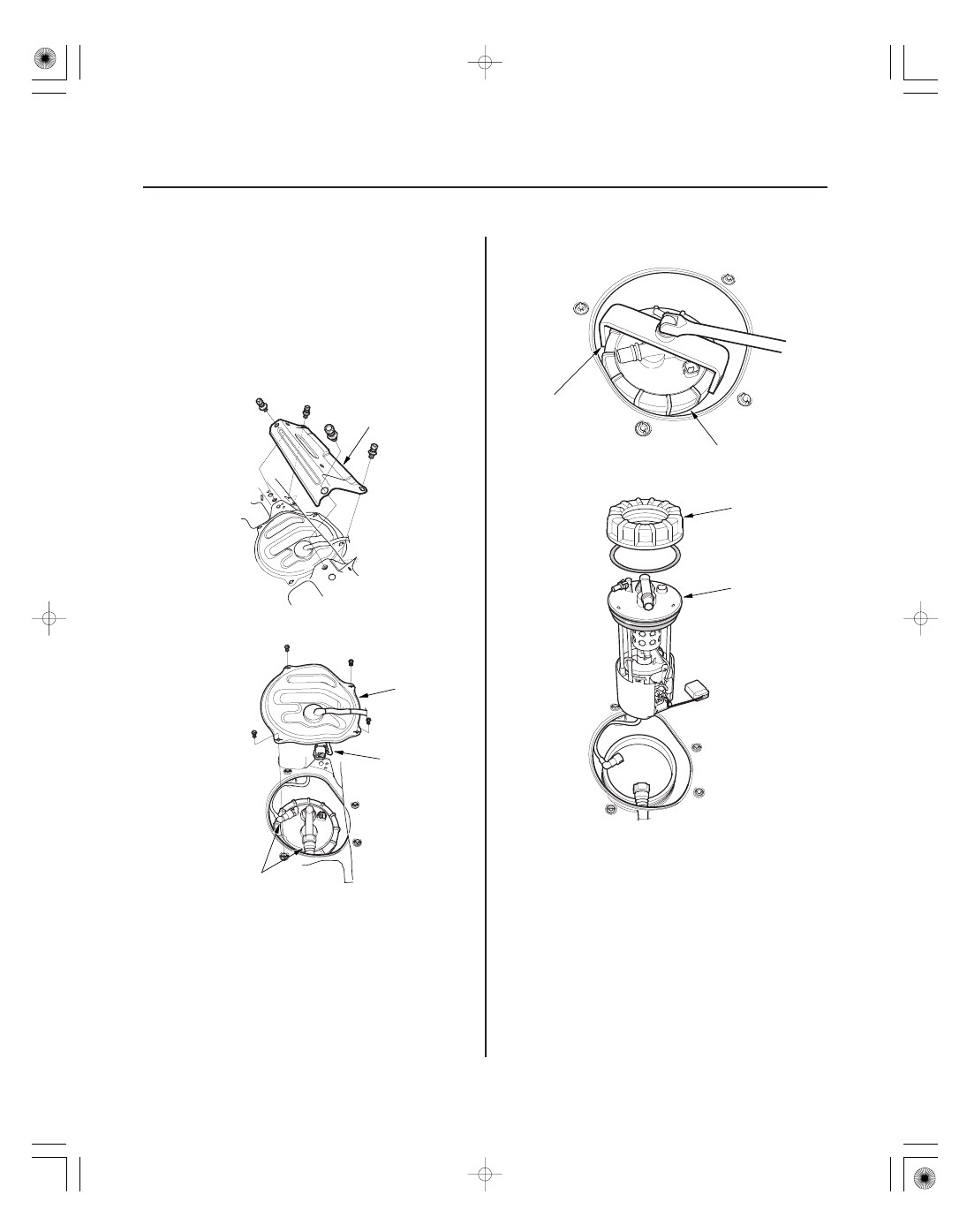

1. Relieve the fuel pressure (see page 11-322).

2. Remove the rear seat cushion (see page 20-131).

3. Remove the rear floor upper cross-member (A).

4. Remove the access panel (A) from the floor.

5. Disconnect the fuel tank unit 4P connector (B).

6. Disconnect the quick-connect fittings (C) from the

fuel tank unit.

7. Using the special tool, loosen the locknut (A).

8. Remove the locknut (A) and the fuel tank unit (B).

08/08/21 14:30:58 61SNR030_110_0334

０１

０２

Installation

11-335

A

B

A

B

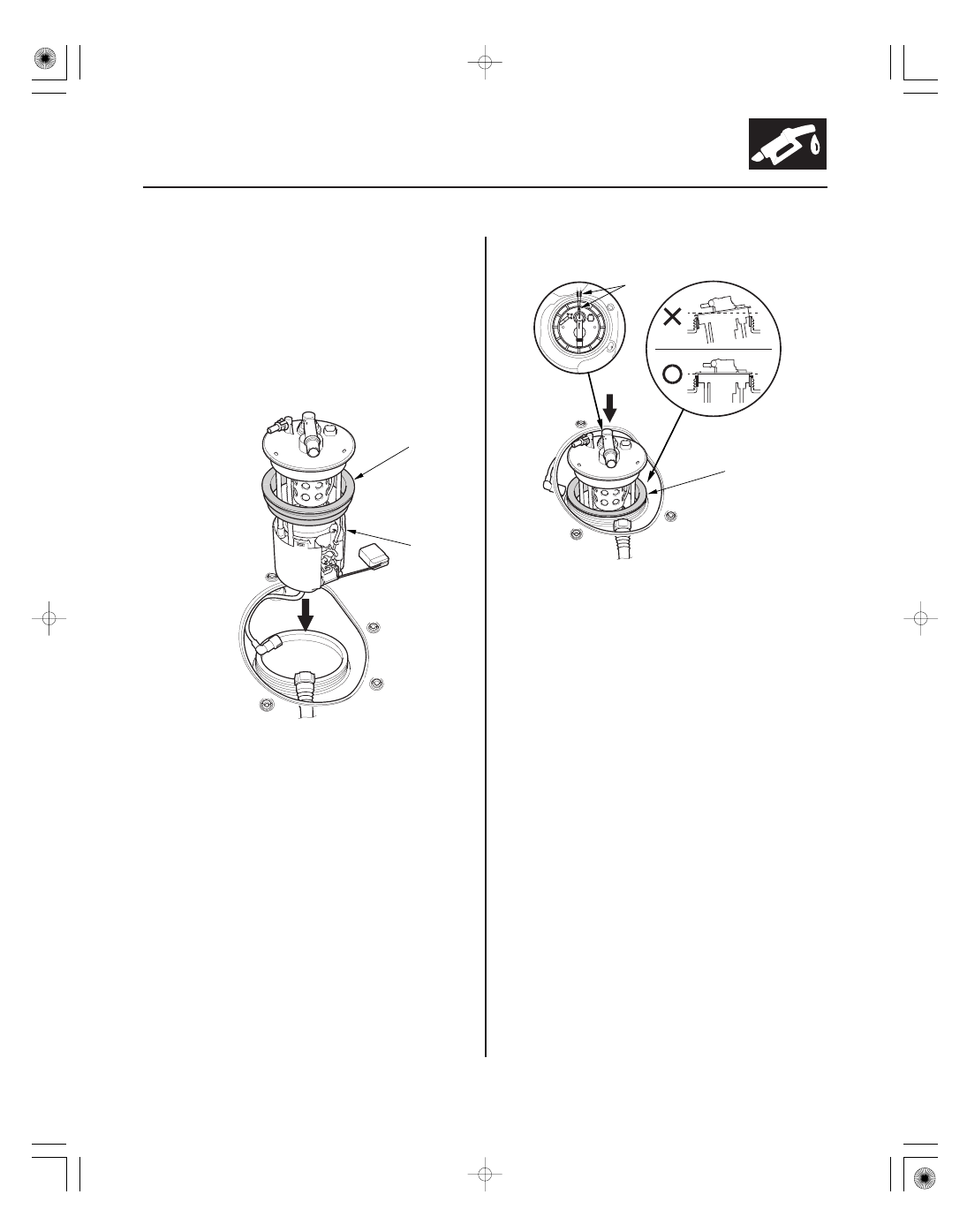

1. Temporarily attach a new base gasket (A) to the

fuel tank unit (B), then insert the fuel tank unit
partially into the fuel tank.

NOTE:

• Be careful not to damage the new base gasket.
• Be careful not to bend the fuel gauge sending

unit.

• Do not coat the base gasket with oil.

2. Transfer the base gasket (A) from the fuel tank unit

to the fuel tank.

3. Align the marks (B) on the fuel tank and the fuel

tank unit, then insert the fuel tank unit into the fuel
tank until it sits on the base gasket.

NOTE: To prevent a fuel leak, check the base gasket,
visually or by hand, to make sure it is not pinched.

08/08/21 14:30:58 61SNR030_110_0335

０３

０４

０５

０６

11-336

Fuel Supply System

A

B

07AAA-SNAA100

A
120 N·m
(12.2 kgf·m, 88.2 lbf·ft)

A

A

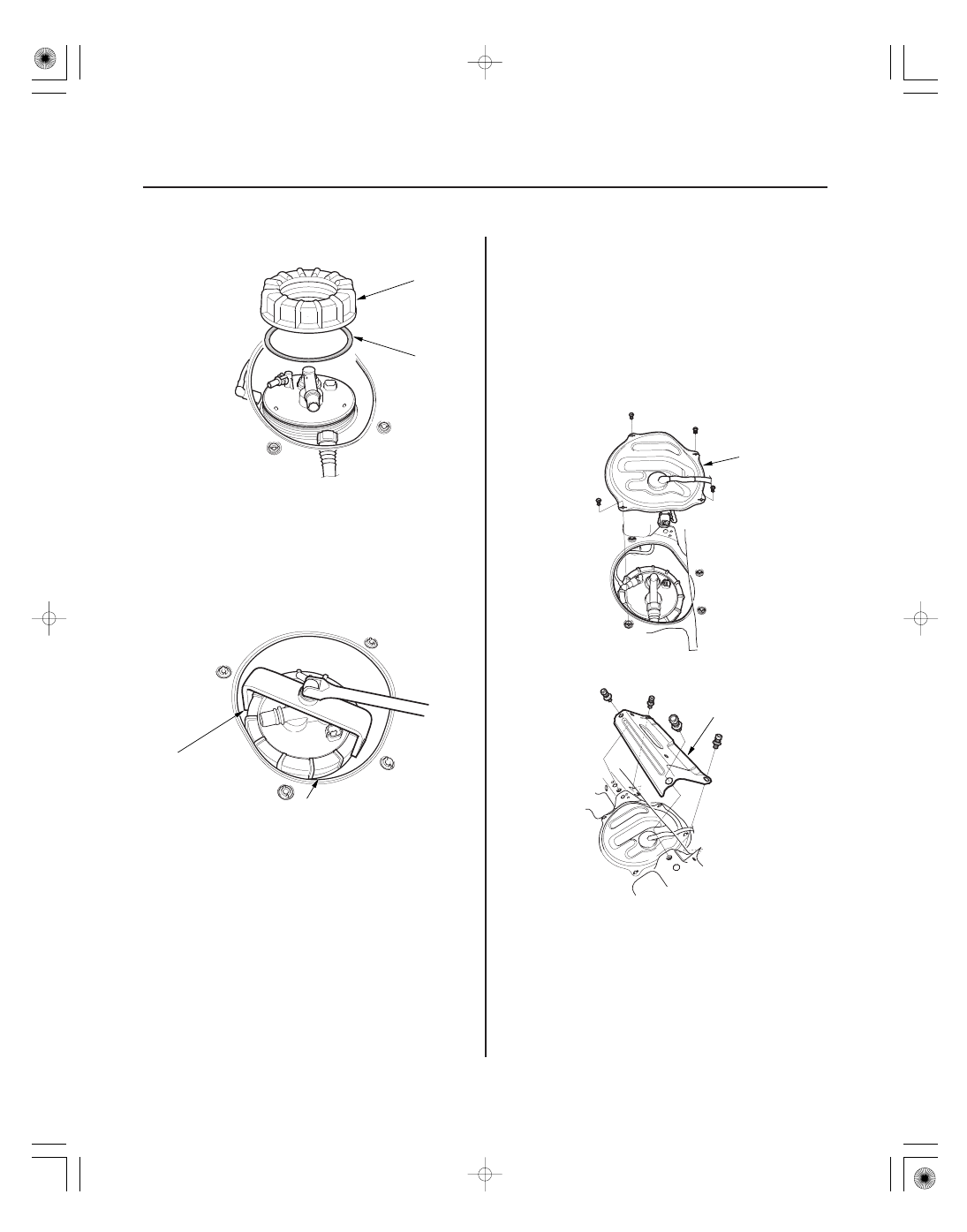

4. Install a locknut plate (A) and a new locknut (B).

5. Using the special tool, tighten the new locknut (A)

to the specified torque.

NOTE:

• After tightening, make sure the marks are still

aligned.

• After installation, check the base gasket, visually

or by hand, to make sure it is not pinched.

6. Connect the fuel tank unit 4P connector, then

connect the quick-connect fitting.

7. Reconnect the negative cable to the battery, and

turn the ignition switch to ON (II) (but do not
operate the starter motor). The fuel pump will run
for about 2 seconds, and fuel pressure will rise.
Repeat this two or three times, then check that
there is no leakage in the fuel supply system.

8. Install the access panel (A) to the floor.

9. Install the rear floor upper cross-member (A).

10. Install the rear seat cushion (see page 20-131).

11. Install the fuel fill cap.

08/08/21 14:30:59 61SNR030_110_0336
