6-2

Cylinder Head

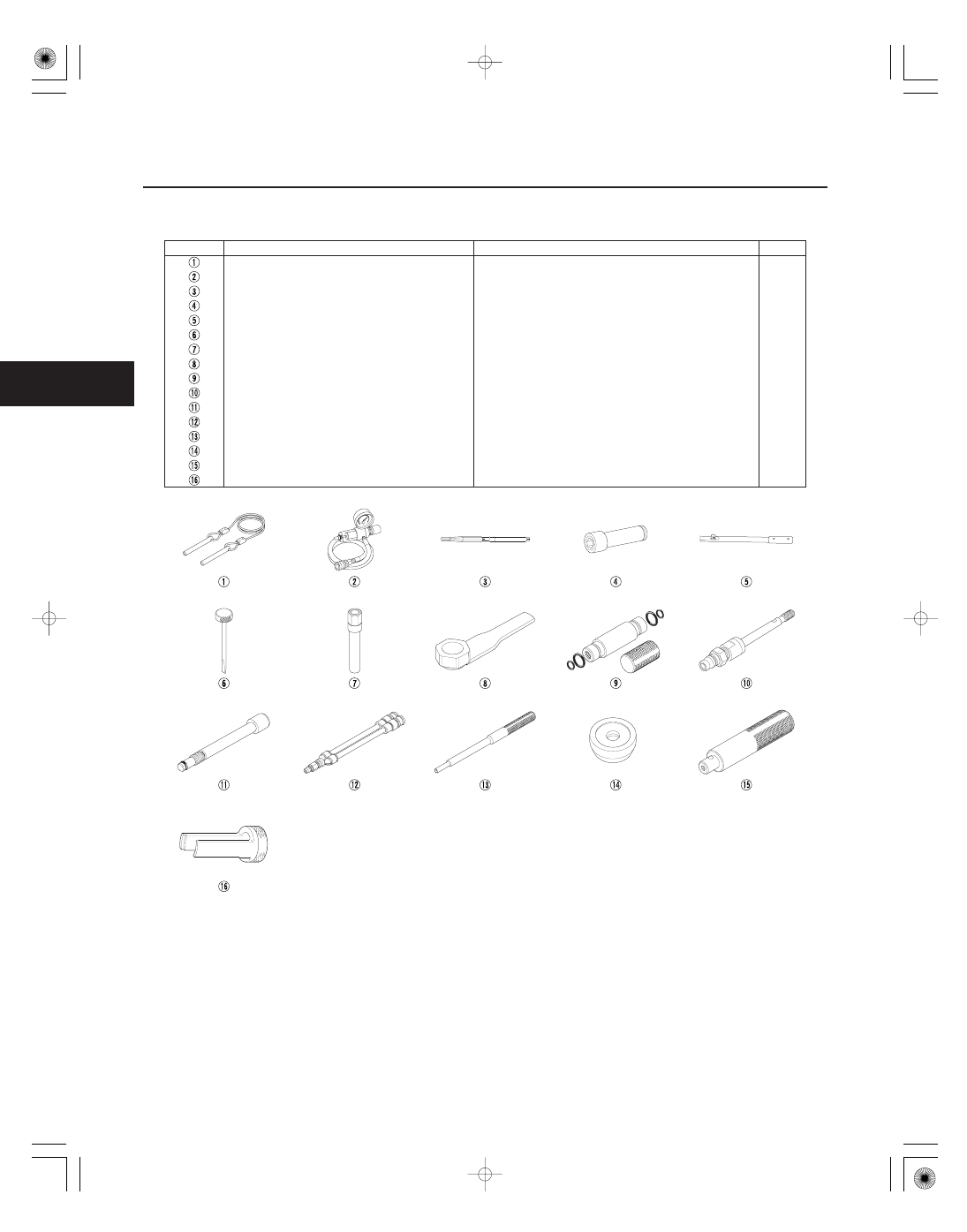

Special Tools

07AAB-RWCA120

Camshaft Lock Pin Set

1

07AAJ-PNAA101

Air Pressure Regulator

1

07HAH-PJ7A100

Valve Guide Reamer, 5.5 mm

1

07JAA-001020A

Socket, 19 mm

1

07JAB-001020A

Holder Handle

1

07MAA-PR70110

Adjuster

1

07MAA-PR70120

Locknut Wrench

1

07NAB-001040A

Holder Attachment, 50 mm

1

07PAD-0010000

Stem Seal Driver

1

07ZAJ-PNAA101

VTEC Air Adapter

2

07ZAJ-PNAA200

VTEC Air Stopper

1

07ZAJ-PNAA300

Air Joint Adapter

1

07742-0010100

Valve Guide Driver, 5.5 mm

1

07746-0010400

Attachment, 52 x 55 mm

1

07749-0010000

Driver

1

07757-PJ1010A

Valve Spring Compressor Attachment

1

＊０１

ＳＮＲ９Ａ００Ａ１４６００００００００ＤＡＡＴ００

6-3

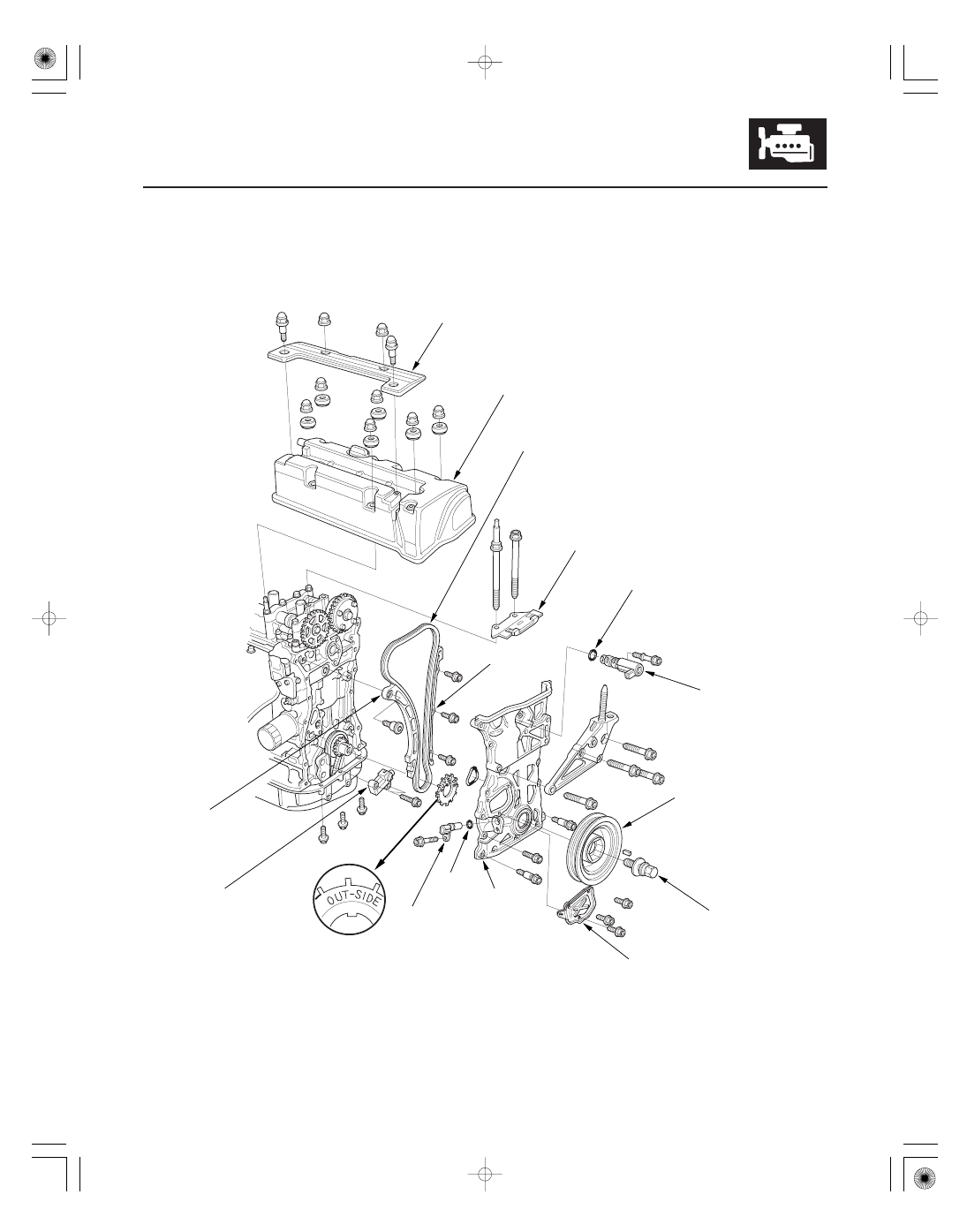

Component Location Index

IGNITION COIL COVER

CAM CHAIN
GUIDE A

O-RING

CHAIN CASE COVER

CRANKSHAFT POSITION
(CKP) SENSOR

TENSIONER ARM

CRANKSHAFT PULLEY

CYLINDER HEAD COVER

CAM CHAIN

VARIABLE VALVE
TIMING CONTROL
(VTC) OIL CONTROL
SOLENOID VALVE

CRANKSHAFT PULLEY BOLT

CKP PULSE PLATE

AUTO-TENSIONER

CAM CHAIN GUIDE B

CHAIN CASE

O-RING

Removal and Installation,

page 6-16

Removal, page 6-36
Installation, page 6-37

Removal, page 6-18
Installation, page 6-21
Inspection, page 6-32

Removal and Installation,

page 6-16

Replacement, page 6-34

Removal, page 6-29
Installation, page 6-30

＊０２

K20Z2 engine

6-4

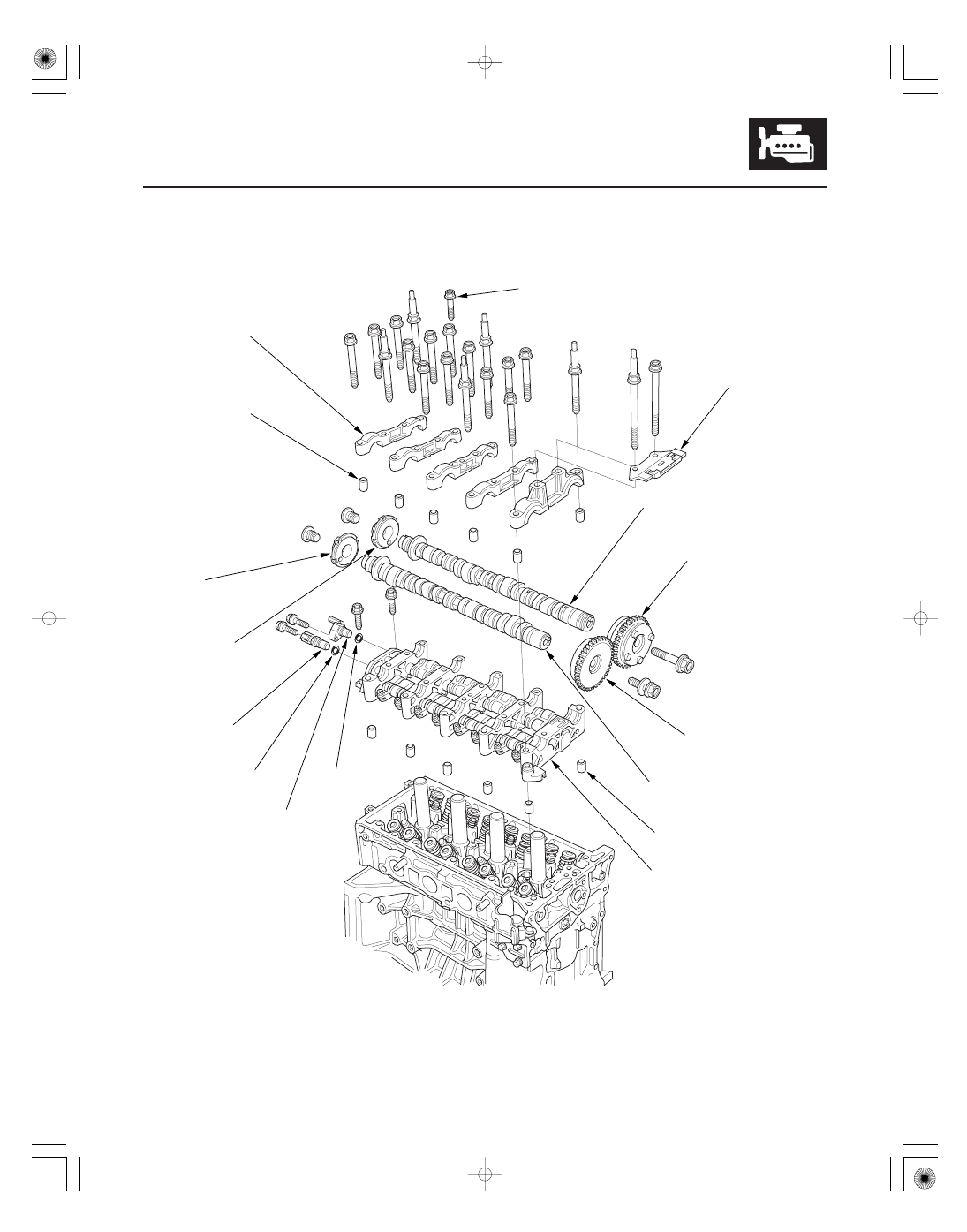

Cylinder Head

CAM CHAIN GUIDE B

INTAKE CAMSHAFT

VTC ACTUATOR

EXHAUST CAMSHAFT
SPROCKET

EXHAUST CAMSHAFT

ROCKER ARM ASSEMBLY

CAMSHAFT HOLDERS

DOWEL PINS

CAMSHAFT POSITION
(CMP) SENSOR A
(INTAKE)

O-RING

DOWEL PINS

O-RING

CMP PULSE PLATE B

CMP PULSE PLATE A

CAMSHAFT POSITION
(CMP) SENSOR B
(EXHAUST)

Inspection, page 6-50

Inspection, page 6-11
Replacement,

page 6-42

Replacement, page 6-42

Inspection, page 6-50

VTEC Rocker Arm Test,

page 6-8

Rocker Arm Assembly Removal,

page 6-43

Rocker Arm and Shaft Disassembly/

Reassembly, page 6-46

Rocker Arm and Shaft Inspection,

page 6-48

Rocker Arm Assembly Installation,

page 6-60

Replacement,

page 6-41

Replacement,

page 6-41

＊０３

K20Z3 engine

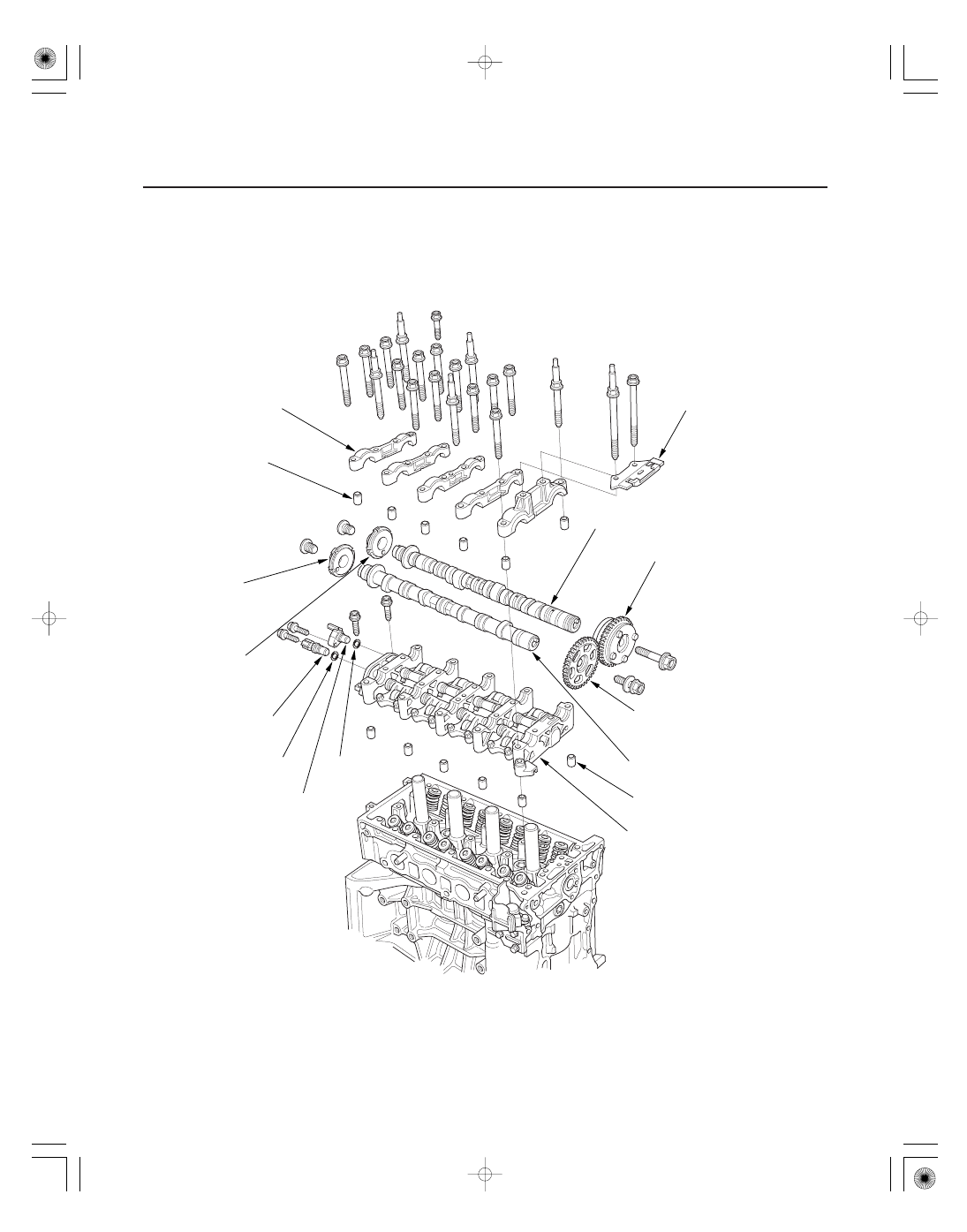

6-5

CAM CHAIN GUIDE B

EXHAUST CAMSHAFT
SPROCKET

EXHAUST CAMSHAFT

CAMSHAFT HOLDERS

DOWEL PINS

CAMSHAFT POSITION
(CMP) SENSOR A
(INTAKE)

CMP SENSOR B
(EXHAUST)

O-RING

DOWEL PINS

O-RING

CMP PULSE PLATE A

INTAKE CAMSHAFT

VTC ACTUATOR

CMP PULSE PLATE B

6 x 32 mm FLANGE BOLT
(Not on all engines)

ROCKER ARM ASSEMBLY

Replacement,

page 6-42

Inspection, page 6-52

Replacement,

page 6-41

Inspection, page 6-52

Inspection,

page 6-11

Replacement,

page 6-42

Replacement,

page 6-41

VTEC Rocker Arm Test,

page 6-9

Rocker Arm Assembly Removal,

page 6-44

Rocker Arm and Shaft Disassembly/

Reassembly, page 6-47

Rocker Arm and Shaft Inspection,

page 6-49

Rocker Arm Assembly Installation,

page 6-61
