Acura CSX. Manual - part 22

０６

＊０３

＊０４

＊０５

Installation

4-36

Charging System

A

B

C

6 x 1.0 mm
8 N·m (0.8 kgf·m,
6 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

B
6 x 1.0 mm
10 N·m (1.0 kgf·m, 7.2 lbf·ft)

C
6 x 1.0 mm
10 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

D

A

C
6 x 1.0 mm
10 N·m (1.0 kgf·m, 7.2 lbf·ft)

B
6 x 1.0 mm
10 N·m (1.0 kgf·m, 7.2 lbf·ft)

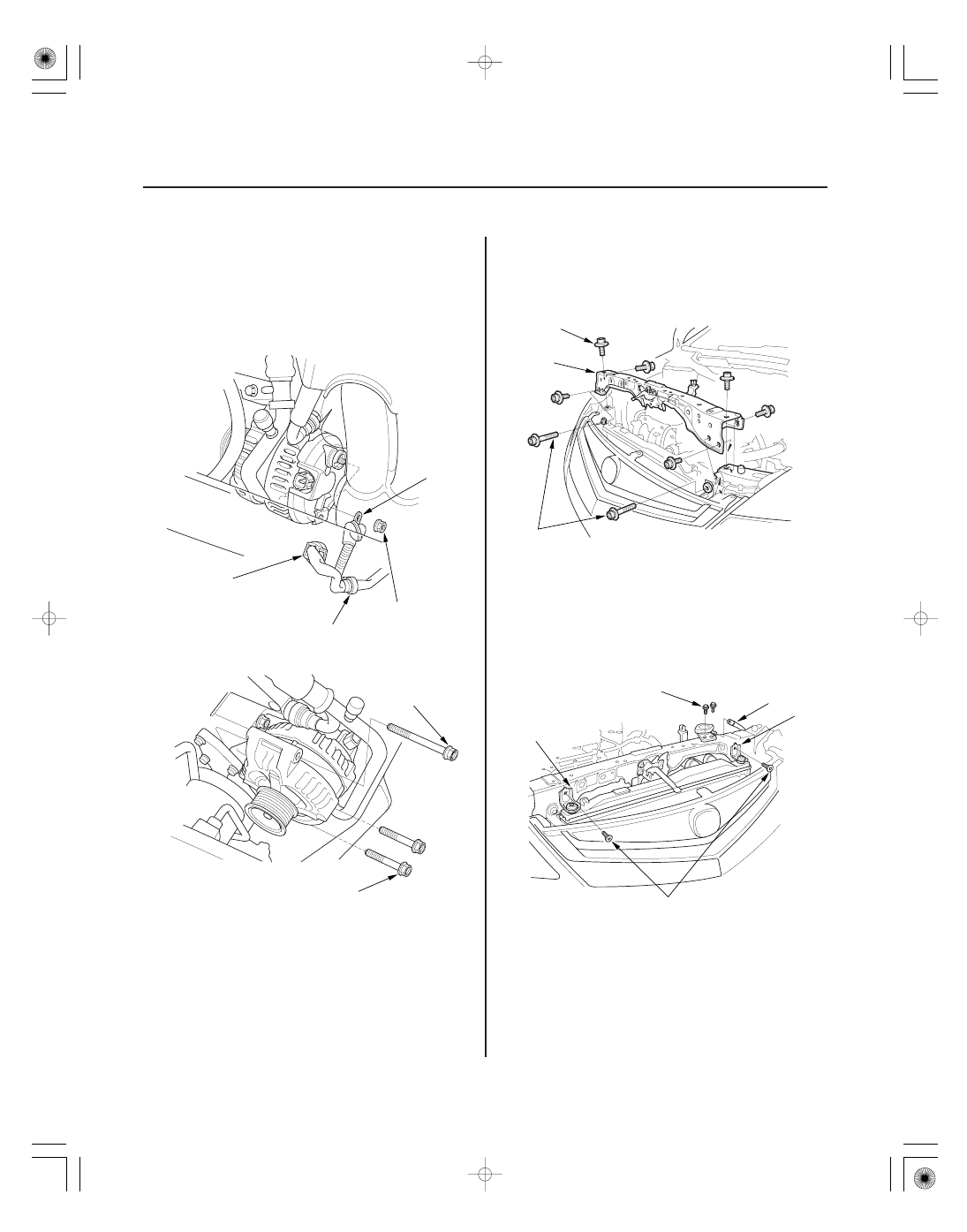

1. Install the alternator, then connect the alternator

connector (A) and the positive alternator cable (B)
and install the harness clamp (C). Make sure the
crimped side of the ring terminal faces away from
the alternator when you connect it.

2. Tighten the three bolts securing the alternator.

3. Install the bulkhead (A), then install the bulkhead

mounting bolts (B) and the A/C condenser bracket
mounting bolts (C).

4. Apply body paint to the bulkhead mounting bolts.

5. Install the radiator upper brackets (A), the radiator

cap base mounting bolts (B), and the bolts (C), and
connect the reservoir hose (D).

１０

4-37

A

B

C

A

C

C

C

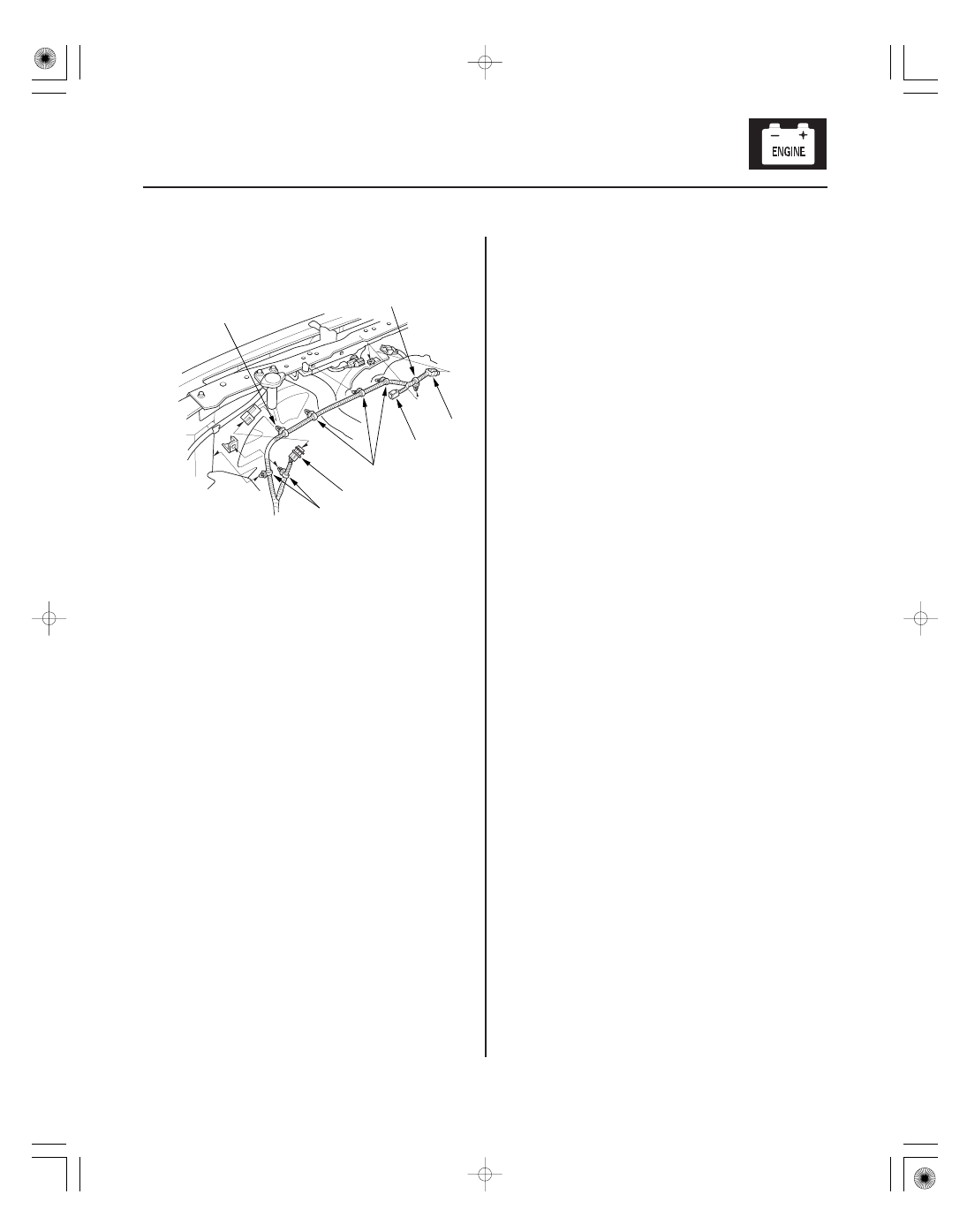

6. Connect the fan motor connectors (A) and the hood

switch connector (B), then install the harness
clamps (C).

7. Install the front grille cover (see page 20-163).

8. Install the drive belt (see page 4-31).

9. Do the battery terminal reconnecting procedure

(see page 22-68).

＊０１

ＳＮＲ９Ａ００Ａ１４１０００１２９０１ＬＡＡＴ００

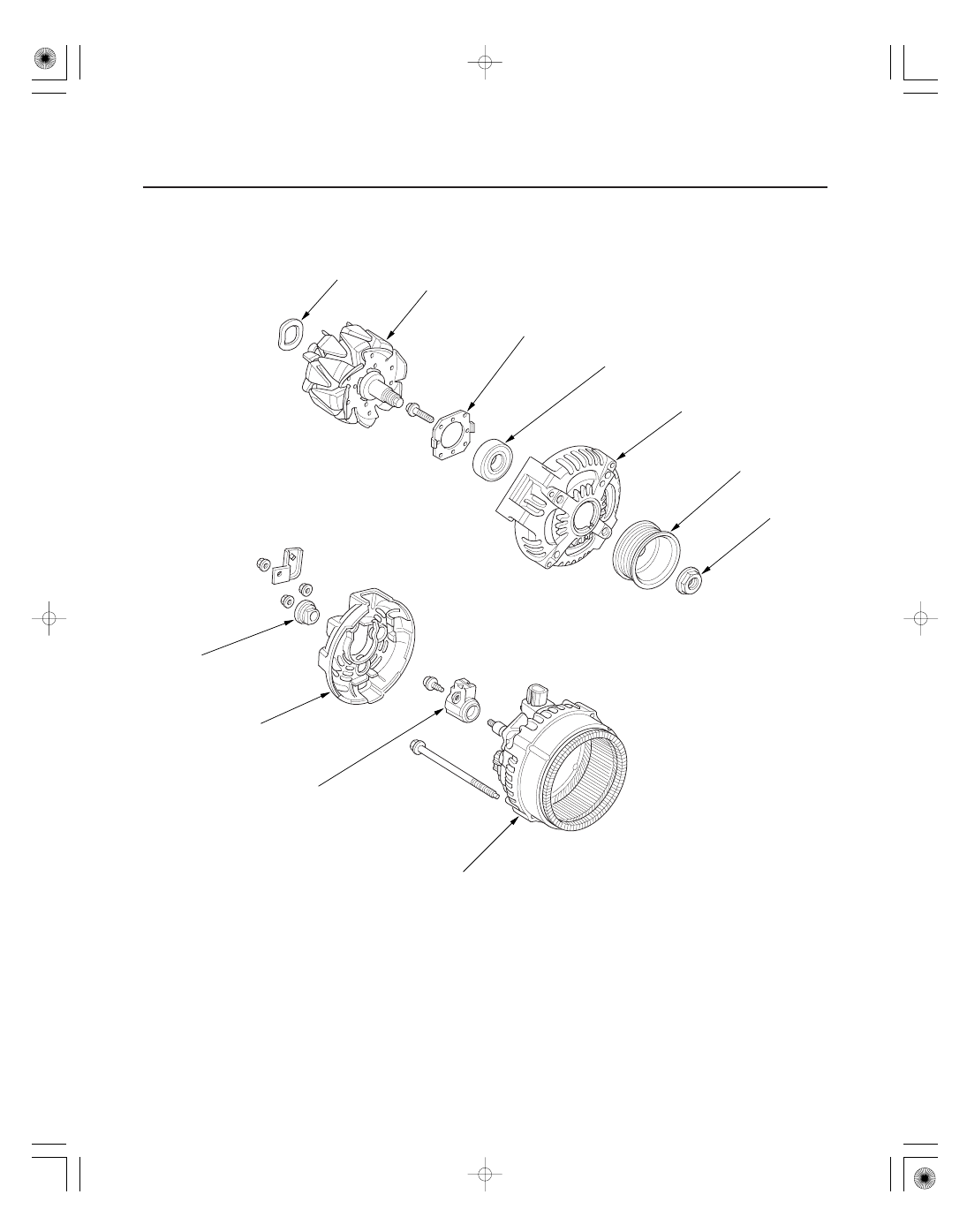

Exploded View

4-38

Charging System

Alternator Overhaul

ROTOR

FRONT BEARING
RETAINER

FRONT BEARING

DRIVE-END
HOUSING

PULLEY

PULLEY
LOCKNUT

TERMINAL
INSULATOR

BRUSH HOLDER
ASSEMBLY

REAR HOUSING
ASSEMBLY

END COVER

WASHER

０２

０３

０４

０５

Special Tools Required

4-39

B

A

• Driver 07749-0010000
• Attachment, 42 x 47 mm 07746-0010300

NOTE: Refer to the Exploded View as needed during
this procedure.

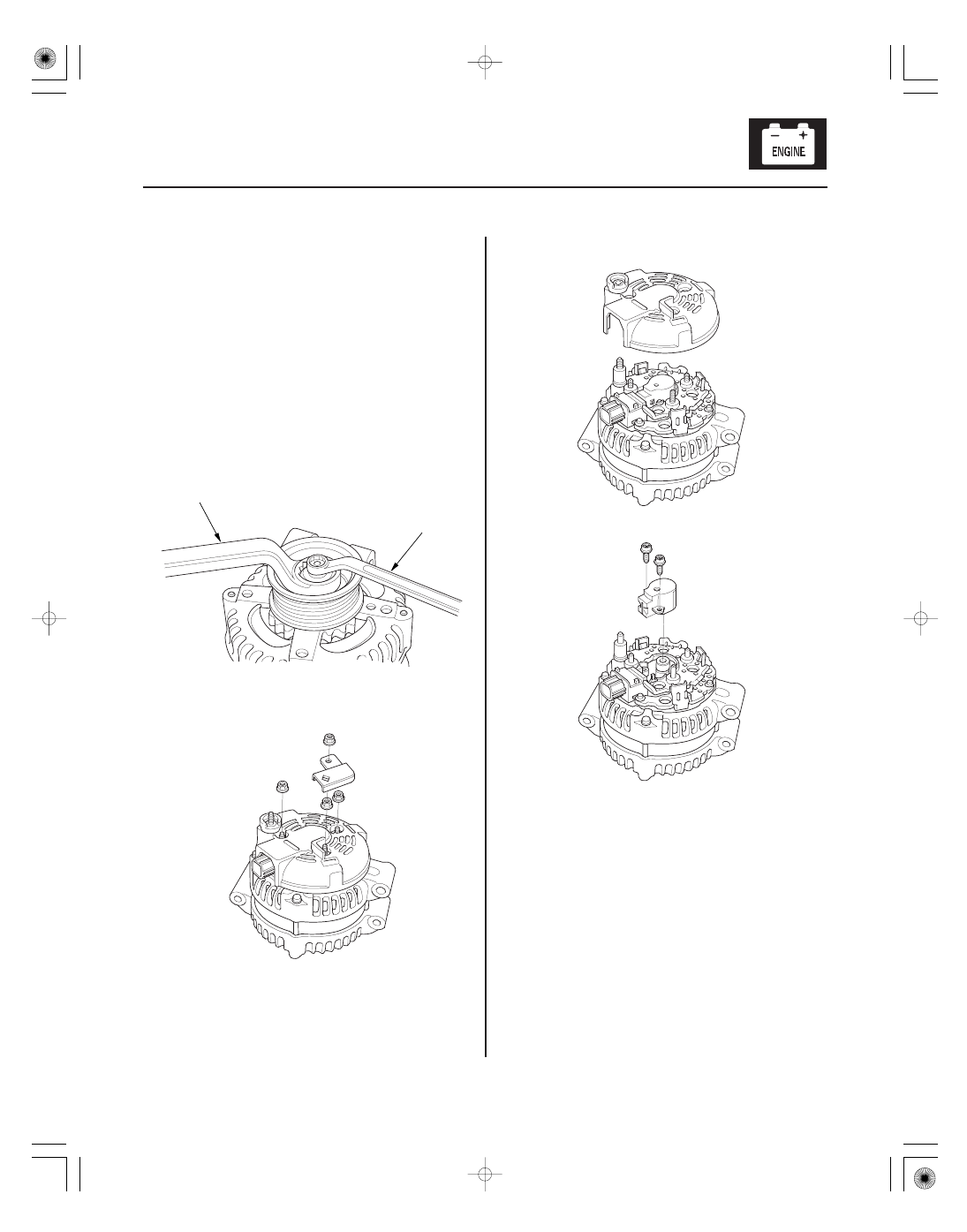

1. Test the alternator and regulator before you

remove them (see page 4-28).

2. Remove the alternator (see page 4-34).

3. If the front bearing needs replacing, remove the

pulley locknut with a 10 mm wrench (A) and a
22 mm wrench (B). If necessary, use an impact
wrench.

4. Remove the harness stay and the three flange nuts

from the alternator.

5. Remove the end cover.

6. Remove the brush holder assembly.
