Emergency Towing

Flat-bed Equipment

This is the best way of

transporting the vehicle.

Front:

Rear:

1-12

General Information

Towing

A

B

D

C

If the vehicle needs to be towed, call a professional
towing service. Never tow the vehicle behind another
vehicle with a rope or chain. It is very dangerous.

There are three popular methods of towing a vehicle.

The operator loads the vehicle

on the back of a truck.

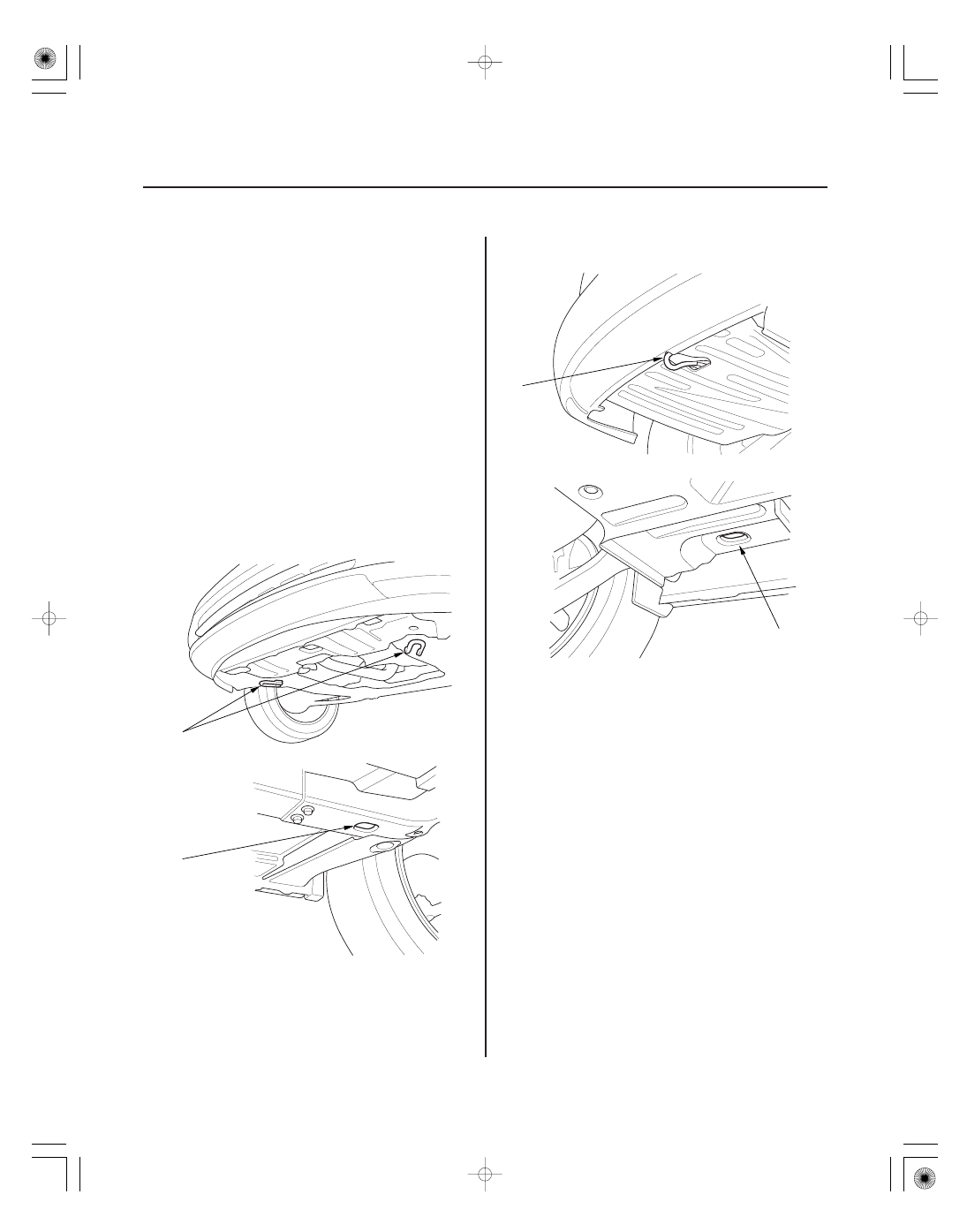

To accommodate flat-bed equipment, the vehicle is
equipped with front towing hooks (A), front tie down
hook slots (B), rear towing hook (C), and rear tie down
hook slots (D).

The rear towing hook can be used with a winch to pull
the vehicle onto the truck, and the tie down hook slots
can be used to secure the vehicle to the truck.

−

−

Wheel Lift Equipment

This is an acceptable way of towing the

vehicle.

Sling-type Equipment

This method of towing

the vehicle is unacceptable.

Manual Transmission

Automatic Transmission

1-13

The tow truck uses two

pivoting arms that go under the tires (front or rear) and
lift them off the ground. The other two wheels remain
on the ground.

The tow truck uses metal

cables with hooks on the ends. These hooks go around
parts of the frame or the suspension, and the cables lift
that end of the vehicle off the ground. The vehicle’s
suspension and body can be seriously damaged if this
method of towing is attempted.

If the vehicle cannot be transported by a flat-bed, it
should be towed with the front wheels off the ground. If
the vehicle is damaged, and must be towed with the
front wheels on the ground, or with all four wheels on
the ground, do this:

• Release the parking brake.
• Shift the transmission to neutral.
• Leave the ignition switch in ACCESSORY (I) so the

steering wheel does not lock.

• Make sure all accessories are turned off to minimize

current battery draw.

• Release the parking brake.
• Start the engine.
• Shift to D, then to N.
• Turn off the engine.
• Leave the ignition switch in ACCESSORY (I) so the

steering wheel does not lock.

• Make sure all accessories are turned off to minimize

current battery draw.

It is best to tow the vehicle no farther than 80 km
(50 miles), and keep the speed below 55 km/h (35 mph).

• Improper towing preparation will damage the

transmission. Follow the above procedure exactly. If
you cannot shift the transmission or start the engine
(automatic transmission), the vehicle must be
transported on a flat-bed.

• Trying to lift or tow the vehicle by the bumpers will

cause serious damage. The bumpers are not
designed to support the vehicle’s weight.

ＳＮＲ９Ａ００００００００００００００ＢＡＡＴ７５

1-14

General Information

Parts Marking

To deter vehicle theft, certain major components are marked with the vehicle identification number (VIN). Original
parts have self-adhesive labels. Replacement body parts have generic self-adhesive labels. These labels should not be
removed. The original engine or transmission VIN plates are not transferable to the replacement engine or
transmission.

NOTE: Be careful not to damage the parts marking labels during body repair. Mask the labels before repairing the part.
