Запчасти: Гидроусилитель руля для ГАЗ-66 (Каталога 1983 г.)

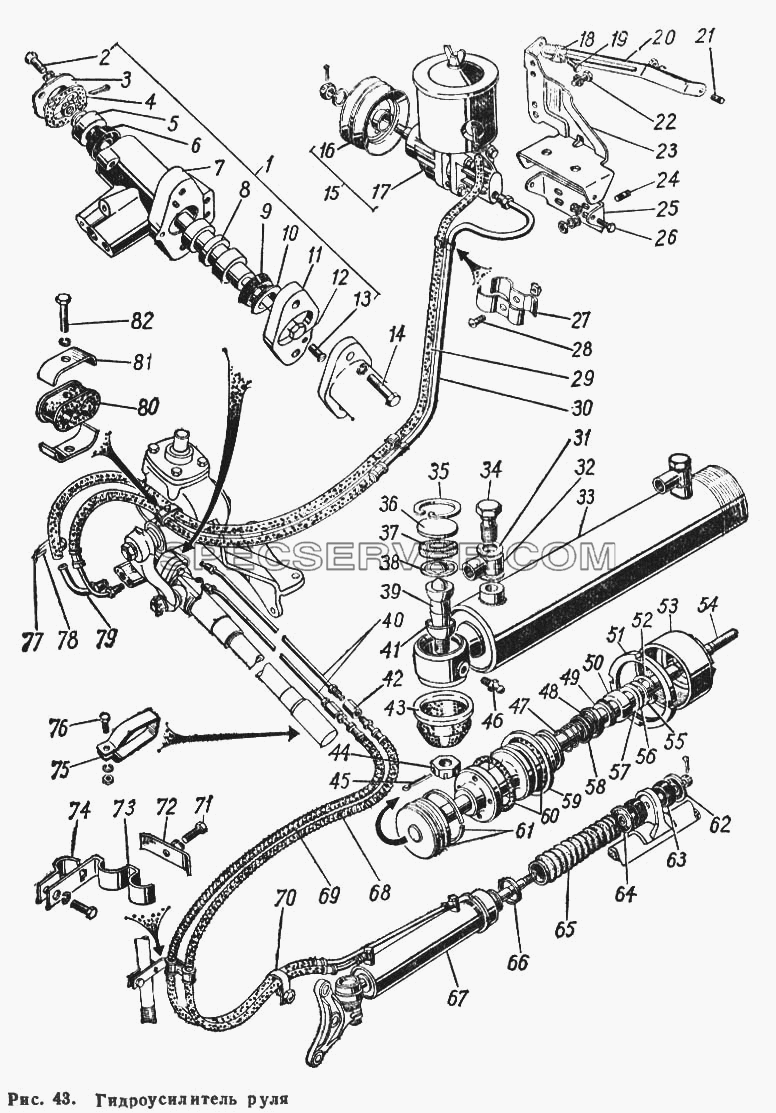

Гидроусилитель руля для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Гидроусилитель руля для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей

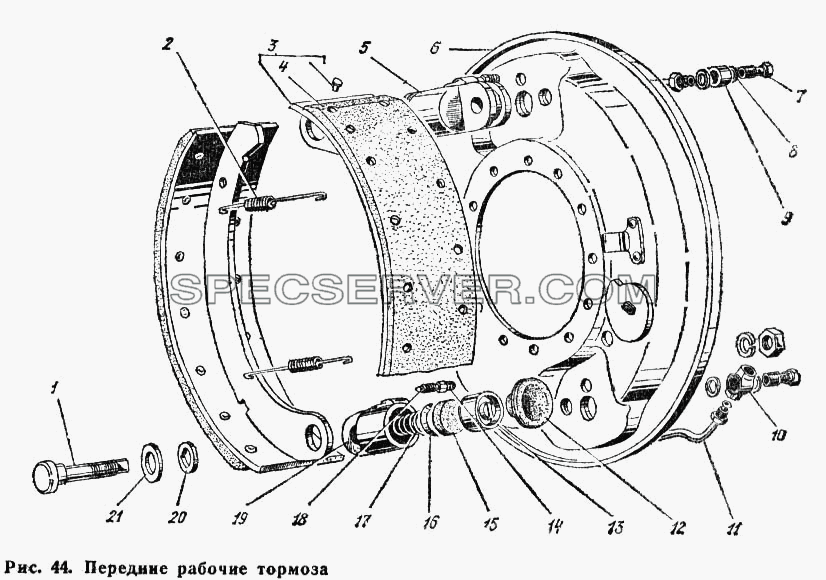

Передние рабочие тормоза для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Передние рабочие тормоза для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Передние рабочие тормоза для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 250503-П29 Гайка М8х1-4Н5Н
- 250511-П29 Гайка М8х1-6Н ОСТ 37.001.124-93
- 250608-П8 Гайка М6
- 250613-П29 Гайка 10х1-6Н
- 250975-П8 Гайка М8х1-6Н
- 251086-П8 Гайка М5-6Н
- 252135-П29 Шайба 8Т
- 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
- 252154-П2 Шайба 6Л ОСТ 37.001.115-75
- 252155-П2 Шайба 8Л ОСТ 37.001.115-75
- 252155-П2 Шайба 8Л ОСТ 37.001.115-75
- 252157-П2 Шайба 12Л ОСТ 37.001.115-75
- 252157-П8 Шайба 12 пружинная
- 258013-П29 Шплинт 2х16 ОСТ 37.001.171-93
- 258039-П29 Шплинт 3,2х20 ОСТ 37.001.171-93
- 292816-П8 Гайка М12х1,25
- 293254-П18 Шайба 8
- 293312-П29 Шайба 10
- 297575-П8 Шплинт хомутика
- 66-3405220 Шайба штока цилиндра гидроусилителя руля
- 66-3407281 Пружина перепускного клапана
1 66-01-3430010-04 Клапан управления гидроусилителя руля в сборе
2 201453-П8 Болт М8х14
3 66-01-3430034 Крышка корпуса клапана управления
4 66-01-3430036 Прокладка
5 66-01-3430042 Втулка опорная
6 66-01-3430044 Сальник золотника наружный
7 66-01-3430014 Корпус клапана управления гидроусилителя руля в сборе
8 66-3430018 Золотник клапана управления
9 66-01-3430040 Сальник золотника внутренний
10 66-01-3430038 Шайба опорная сальника золотника клапана управления гидроусилителя руля
11 66-3430030 Переходник корпуса клапана
12 41-3003027 Болт соединительный золотника
13 221555-П Винт М4х18 крепления переходника
14 201542-П8 Болт М12х35
15 66-3407010 Насос гидроусилителя руля со шкивом в сборе
16 66-3407204-Б Шкив насоса гидроусилителя руля в сборе
17 66-3407011 Насос гидроусилителя руля в сборе
18 70-10003 Скоба прижимная
19 201455-П29 Болт М8-6gх18 ОСТ 37.001.123-96
20 66-3407215-10 Планка установочная масляного насоса гидроусилителя руля
21 291736-П2 Шпилька М6х1-4hх16
22 201540-П29 Болт М12-6gх30 ОСТ 37.001.123-96
23 66-3407210 Кронштейн крепления насоса гидроусилителя руля верхний
24 291785-П29 Шпилька М10х1-4hх22
25 66-3407208 Кронштейн крепления насоса гидроусилителя нижний
26 290627-П29 Болт М8х1х30 крепления верхнего кронштейна
27 66-3408219-Б Скоба крепления шлангов гидроусилителя руля
28 224598-П8 Винт М5-6gх12
29 66-3408180 Шланг сливной гидроусилителя руля
30 66-3408150-Б1 Шланг нагнетательный гидроусилителя руля в сборе
31 51-3506013 Прокладка
32 66-3405015 Муфта соединительная цилиндра гидроусилителя руля
33 66-01-3405012 Цилиндр гидроусилителя руля с наконечником в сборе
34 20-3501082 Болт соединительной муфты колесного цилиндра переднего тормоза
35 53А-3003071 Кольцо стопорное заглушки наконечника
36 53А-3003106-02 Крышка наконечника рулевой тяги
37 52-3003074-11 Буфер опорной пяты
38 53А-3003068-10 Пята опорная пальца
39 52-3003065-А Палец наконечника поперечной рулевой тяги
40 66-3408030 Трубка
41 52-3003066 Сухарь пальца
42 298359-П8 Муфта соединительная для трубки
43 53А-3003162 Уплотнитель наконечника рулевой тяги с обоймой в сборе
44 250979-П8 Гайка М16х1,5
45 258054-П8 Шплинт 3,6х32
46 264020-П8 Пресс-масленка К 1/8"
47 66-3405218 Пружина распорной чашки
48 66-3405215 Манжета головки цилиндра
49 66-3405217 Втулка головки цилиндра
50 13-3405219 Сальник головки цилиндра в сборе
51 66-3405241-Б Контргайка крепления головки цилиндра
52 13-3405230 Кольцо стопорное
53 66-3405240-Б Гайка крепления головки цилиндра
54 66-3405030-Б Поршень цилиндра гидроусилителя руля со штоком в сборе
55 13-3405225 Шайба головки цилиндра толщиной 1,5 мм
56 13-3405026 Шайба головки цилиндра толщиной 1 мы
57 13-3405027 Шайба регулировочная толщиной 0,1 мм
58 66-01-3405216 Чашка распорная манжеты
59 66-3405210-Б Головка цилиндра гидроусилителя руля
60 66-3405235-Б Кольцо уплотнительное головки цилиндра
61 66-3405039-Б Кольцо уплотнительное поршня цилиндра гидроусилителя руля
62 66-01-3405200 Шайба крепления штока цилиндра гидроусилителя руля
63 66-3405198 Подушка крепления штока цилиндра гидроусилителя руля к кронштейну
64 66-3405201 Шайба крепления штока цилиндра гидроусилителя руля
65 66-3405245-А2 Уплотнитель цилиндра гидроусилитсля руля
66 66-3405247 Кольцо стяжное защитного колпака главного цилиндра тормоза
67 66-01-3405011-01 Силовой цилиндр гидроусилителя руля в сборе
68 66-3408040 Шланг
69 66-3408070 Шланг гидроусилителя руля к силовому цилиндру в сборе
70 66-3408217 Хомут
71 201474-П8 Болт М8х1х16
72 66-3408214 Пластина крепления шлангов
73 66-3408212 Кронштейн крепления шлангов к стремянке
74 66-3408213 Скоба кронштейна крепления шлангов к стремянке
75 66-3408216 Хомут
76 201416-П8






№ Номер детали Наименование запчасти
- 250561-П8 Гайка М16х1,5
- 252139-П2 Шайба 16.ОТ ОСТ 37.001.115-75
- 294108-П Заклепка 5х10
- 66-3501010 Тормоз передний в сборе правый
- 66-3501011 Тормоз передний в сборе левый
- 66-3501012 Щит переднего тормоза правый в сборе
- 66-3501040 Цилиндр колесный переднего тормоза в сборе правый
- 66-3501046-01 Цилиндр колесный переднего тормоза правый
1 66-3501068-01 Палец опорный колодок переднего тормоза
2 66-3501035-01 Пружина стяжная колодок переднего тормоза
3 66-3501090-А Колодка и фрикционная накладка переднего тормоза в сборе
4 51-3502105 Накладка передней колодки заднего тормоза фрикционная
5 66-3501041 Цилиндр колесный переднего тормоза в сборе левый
6 66-3501013 Щит переднего тормоза левый в сборе
7 51Ю-3506012 Болт
8 51-3506013 Прокладка
9 12-3501081 Муфта соединительная
10 66-3501080 Муфта соединительная колесного цилиндра переднего тормоза нижняя
11 66-3501085 Трубка соединительная колесных цилиндров переднего тормоза в сборе
12 51-3501058 Колпак колесного цилиндра переднего тормоза защитный
13 51-3501042-А Поршень колесного цилиндра переднего тормоза в сборе
14 12-3501049 Колпачок перепускного клапана колесного цилиндра тормоза защитный
15 51-3501061 Манжета уплотнительная поршня
16 51-3502052 Чашка распорная манжеты
17 51-3502053 Пружина колесного цилиндра
18 53-3501048 Клапан прокачки колесного цилиндра
19 66-3501047-01 Цилиндр колесный переднего тормоза левый
20 51-3501028 Эксцентрик опорного пальца
21 66-3501030 Шайба опорных пальцев колодок переднего тормоза

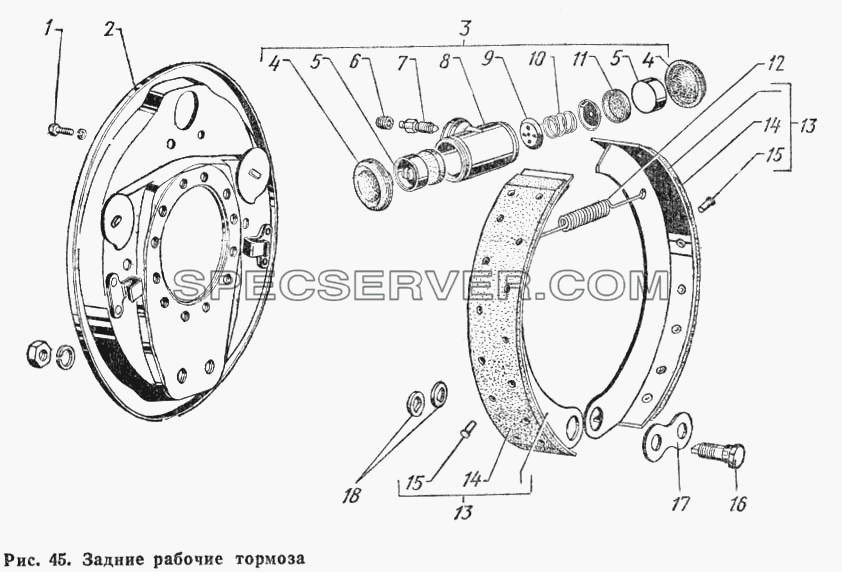

Задние рабочие тормоза для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Задние рабочие тормоза для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Задние рабочие тормоза для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 250561-П8 Гайка М16х1,5
- 252135-П2 Шайба 8Т ОСТ 37.001.115-75
- 252139-П2 Шайба 16.ОТ ОСТ 37.001.115-75
- 66-02-3502011 Тормоз задний в сборе
1 201455-П8 Болт М8-6gх18
2 66-02-3502013 Щит заднего тормоза в сборе
3 52-3501040 Цилиндр колесный переднего тормоза в сборе
4 51-3501058 Колпак колесного цилиндра переднего тормоза защитный
5 51-3501042-А Поршень колесного цилиндра переднего тормоза в сборе
6 12-3501049 Колпачок перепускного клапана колесного цилиндра тормоза защитный
7 53-3501048 Клапан прокачки колесного цилиндра
8 52-3501046 Цилиндр переднего тормоза колесный
9 51-3502052 Чашка распорная манжеты
10 51-3502053 Пружина колесного цилиндра
11 51-3501051 Манжета уплотнительная поршня колесного цилиндра
12 51-3501035 Пружина
13 66-3502090 Колодка и фрикционная накладка заднего тормоза в сборе
14 51-3502105 Накладка передней колодки заднего тормоза фрикционная
15 294108-П Заклепка 5х10
16 52-3502068-01 Палец опорный колодок
17 51-3501030-А Пластина опорных пальцев колодок переднего тормоза
18 51-3501028 Эксцентрик опорного пальца

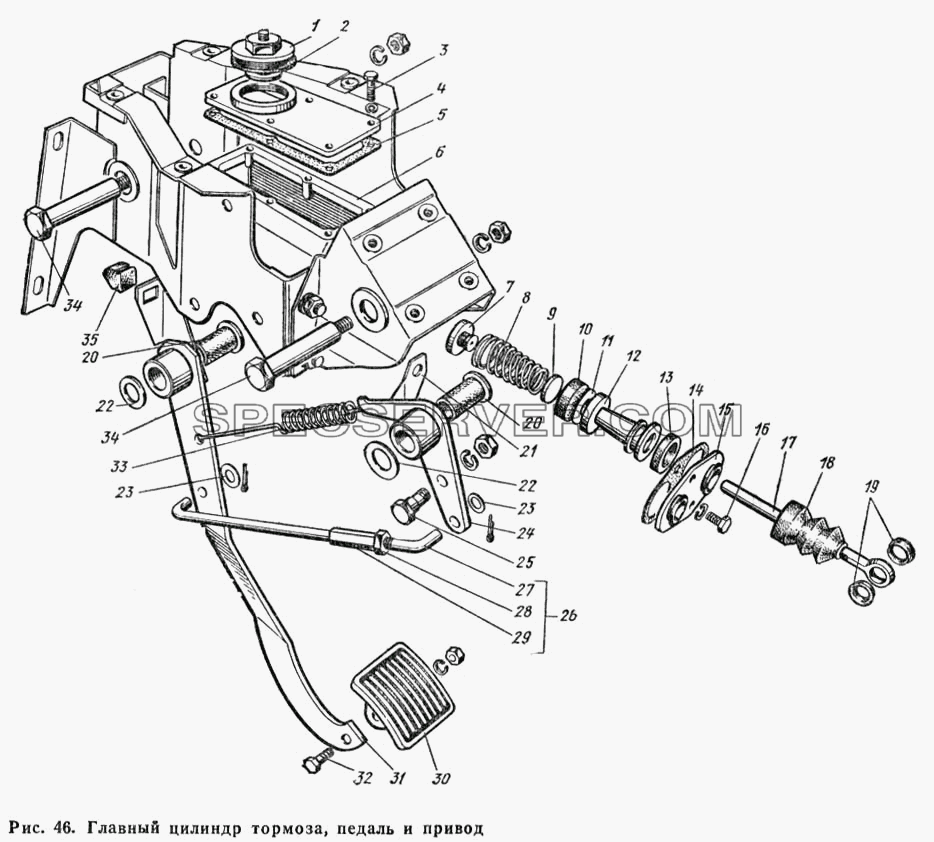

Главный цилиндр тормоза педаль и привод для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Главный цилиндр тормоза педаль и привод для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Главный цилиндр тормоза педаль и привод для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 21А-3505010 Главный цилиндр тормоза и выключения сцепления в сборе
- 250511-П8 Гайка М8х1
- 250613-П29 Гайка 10х1-6Н
- 252134-П29 Шайба 6
- 252135-П2 Шайба 8Т ОСТ 37.001.115-75
- 252155-П2 Шайба 8Л ОСТ 37.001.115-75
- 252156-П2 Шайба 10Л ОСТ 37.001.115-75
- 258039-П29 Шплинт 3,2х20 ОСТ 37.001.171-93
- БК-21-3500105 Детали для главного цилиндра (комплект для запасных частей)
1 21А-3505075-А Пробка наливная главного цилиндра тормоза в сборе
2 51-3505058 Прокладка наливной пробки
3 201418-П29 Болт М6-6gх16 ОСТ 37.001.123-96
4 51-3505006 Крышка картера главного цилиндра тормоза
5 51-3505007 Прокладка крышки картера главного цилиндра тормоза
6 21А-3505015 Картер главного цилиндра тормоза и выключения сцепления
7 51-3505020 Клапан главного цилиндра тормоза в сборе
8 51-3505031 Пружина возвратная поршня главного цилиндра тормоза
9 51-3505022 Держатель возвратной пружины поршня главного цилиндра тормоза
10 51-3505035 Манжета
11 293535-П Шайба 22 поршня
12 21-3505029 Поршень главного цилиндра тормоза
13 12-3501051 Манжета уплотнительная
14 21А-3505049 Прокладка упорной крышки
15 21А-3505048-А Крышка упорная поршней главного цилиндра
16 201457-П2 Болт М8х22 крепления упорной крышки
17 21А-3505060 Толкатель поршня главного цилиндра тормоза
18 21А-3505065 Колпак защитный главного цилиндра
19 21-3504039 Втулка оси толкателя
20 21А-1602468 Втулка оси рычагов
21 62-3504044 Скоба оттяжной пружины
22 21-3504024 Шайба упорная
23 252006-П2 Шайба 10
24 66-1602426 Рычаг привода выключения сцепления со ступицей в сборе
25 24-3504038 Ось толкателя педали
26 62-1602460 Тяга привода выключения сцепления и тормоза в сборе
27 62-1602464 Стержень тяги привода выключения сцепления и тормоза
28 250613-П29 Гайка 10х1-6Н
29 62-1602461 Тяга с наконечником в сборе
30 21А-1602438 Площадка педалей обрезиненная
31 62-3504010 Педаль тормоза в сборе
32 290646-П29 Болт М8х1х22 крепления площадки к педали
33 66-1602448 Пружина оттяжная педали
34 21-3504020 Ось педалей сцепления и тормоза
34 21-3504020 Ось педалей сцепления и тормоза
35 21-3504018 Буфер

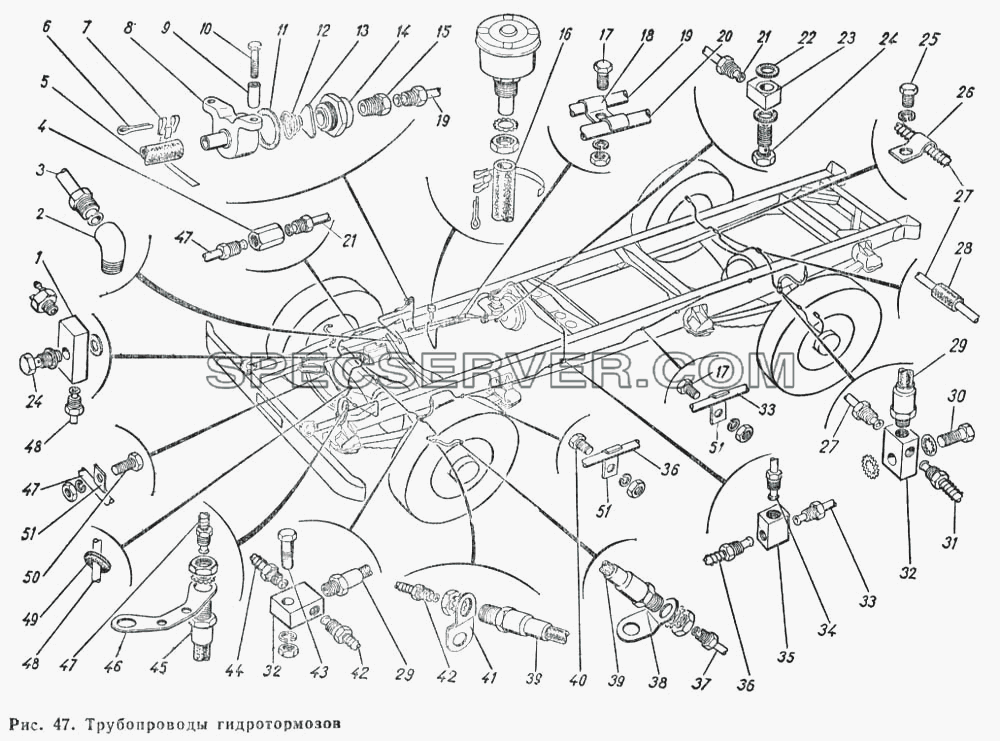

Трубопроводы тормозов для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Трубопроводы тормозов для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Трубопроводы тормозов для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 250508-П29 Гайка М6-6Н ОСТ 37.001.124-93
- 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
- 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
- 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
- 250636-П29 Гайка М16х1,5-6Н ОСТ 37.001.124-93
- 250636-П29 Гайка М16х1,5-6Н ОСТ 37.001.124-93
- 250636-П29 Гайка М16х1,5-6Н ОСТ 37.001.124-93
- 250636-П8 Гайка М16х1,5
- 252134-П2 Шайба 6Т ОСТ 37.001.115-75
- 252135-П2 Шайба 8Т ОСТ 37.001.115-75
- 252154-П2 Шайба 6Л ОСТ 37.001.115-75
- 252155-П2 Шайба 8Л ОСТ 37.001.115-75
- 252155-П2 Шайба 8Л ОСТ 37.001.115-75
- 252155-П2 Шайба 8Л ОСТ 37.001.115-75
- 252156-П2 Шайба 10Л ОСТ 37.001.115-75
- 252176-П29 Шайба 10,2
- 252239-П29 Шайба 2-16 ОСТ 37.001.146-75
- 252239-П29 Шайба 2-16 ОСТ 37.001.146-75
- 252239-П29 Шайба 2-16 ОСТ 37.001.146-75
- 293319-П29 Шайба 10
- 297582-П29 Лента 10х180
- 53-3552010 Клапан запорный в сборе
- 66-3506054 Кронштейн крепления гибкого шланга к картеру переднего моста правый
- 66-3506090 Трубка от гибкого шланга к правому переднему тормозу в сборе
- 66-3506095 Кронштейн крепления гибкого шланга переднего моста правый
1 66-3506010 Муфта соединительная главного цилиндра тормоза
2 66-3552042 Штуцер забора вакуума
3 66-3552026-01 Трубка от тройника к запорному клапану в сборе
4 40-3506094 Муфта
5 51П-3552050 Шланг соединительный трубки от двигателя к запорному клапану
6 297575-П29 Шплинт 5,6х22
7 297580-П29 Пряжка
8 53-3552012 Корпус запорного клапана
9 66-3552022 Втулка крепления запорного клапана
10 201428-П29 Болт М6-6gх40 ОСТ 37.001.123-96
11 51П-3552020 Прокладка крышки запорного клапана
12 51П-3552016 Пружина запорного клапана
13 51П-3552014-А Клапан в сборе
14 51П-3552018 Крышка корпуса запорного клапана
15 280025-П29 Штуцер К3/8"
15 280025-П29 Штуцер К3/8"
16 64-6784-Е Шланг соединительный от трубки к гидровакуумному усилителю
17 201455-П29 Болт М8-6gх18 ОСТ 37.001.123-96
17 201455-П29 Болт М8-6gх18 ОСТ 37.001.123-96
18 53-3552065 Скоба
19 66-3552036 Трубка от запорного клапана к гидровакуумному усилителю тормозов в сборе
20 66-3552032-Б Трубка от воздушного фильтра к гидровакуумному усилителю
21 66-3506075 Трубка от соединительной муфты к гидровакуумному усилителю в сборе
22 51-3506013 Прокладка
23 51-3506045-А Муфта соединительная
23 51-3506045-А Муфта соединительная
24 5110-3506012 Болт перепускной соединительной муфты
25 201452-П29 Болт М8-6gх12 ОСТ 37.001.123-96
26 297484-П29 Скоба
27 66-3506040 Трубка от тройника к правому заднему тормозу в сборе
28 20Ю-3506046 Втулка
28 20Ю-3506046 Втулка
29 51-3506025 Шланг гибкий
29 51-3506025 Шланг гибкий
30 201497-П29 Болт М10-6gх25 ОСТ 37.001.123-96
31 66-3506035 Трубка от тройника к левому заднему тормозу в сборе
32 51-3506033 Тройник
32 51-3506033 Тройник
33 66-3506065 Трубка от центрального тройника к задним тормозам в сборе
34 66-3506068-10 Трубка от цилиндра гидровакуумного усилителя тормоза к центральному тройнику в сборе
35 51-3506018 Тройник
36 66-3506015 Трубка от центрального тройника к передним тормозам в сборе
37 66-3506091 Трубка от гибкого шланга к левому переднему тормозу в сборе
38 66-3506096 Кронштейн крепления гибкого шланга переднего моста левый
39 66-3506025 Шланг гибкий передних тормозов в сборе
40 201456-П29 Болт М8-6gх20 ОСТ 37.001.123-96
41 66-3506055 Кронштейн крепления гибкого шланга к картеру переднего моста левый
42 66-3506020 Трубка от тройника к левому переднему тормозу в сборе
43 201499-П29 Болт М10-6gх30 ОСТ 37.001.123-96
44 66-3506023 Трубка от тройника к правому переднему тормозу в сборе
45 62-1602390 Гибкий шланг трубопровода гидротормозов от кабины к раме в сборе
46 66-3506105 Кронштейн крепления гибкого шланга к картеру руля
47 66-3506071-01 Трубка от кронштейна крепления гибких шлангов к соединительной муфте в сборе
48 66-3506006-А Трубка от главного цилиндра к соединительной муфте в сборе
49 70-143187 Втулка
50 201418-П8 Болт М6-6gх16
51 51-3506044 Скоба
Стояночный тормоз и управление для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Стояночный тормоз и управление для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Стояночный тормоз и управление для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 250610-П8 Гайка М8х1,25
- 250612-П29 Гайка М10-6Н ОСТ 37.001.124-93
- 250976-П8 Гайка М10х1
- 252016-П2 Шайба 14,5
- 252134-П2 Шайба 6Т ОСТ 37.001.115-75
- 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
- 252156-П2 Шайба 10Л ОСТ 37.001.115-75
- 258038-П Шплинт 2,7х15
- 258038-П Шплинт 2,7х15
- 258039-П Шплинт 3,2х20 ОСТ 37.001.171-93
- 258053-П Шплинт 4х25
- 296955-П16 Заглушка 25
- 66-01-3507018 Колодка тормоза в сборе
- 66-01-3508014 Стержень привода тормоза с кожухом в сборе
- 66-3507010 Тормоз стояночный в сборе
- 66-3507012 Щит стояночного тормоза
1 201416-П29 Болт М6-6gх12 ОСТ 37.001.123-96
2 21П-3716083 Чехол защитный
3 24-3716075 Выключатель звуковой сигнализации стояночного тормоза ВК403-Т
4 21Ю-3508030 Собачка
5 21-3508036 Пружина собачки
6 66-01-3508015 Стержень привода тормоза в сборе
7 66-3503033 Тяга стержня
8 63-3508045 Вилка регулировочная тяги привода стояночного тормоза
9 66-3508043 Тяга привода тормоза
10 63-3508050-А Рычаг привода стояночного тормоза
11 201496-П8 Болт М10-6gх22
12 51-3507073 Ограничитель хода корпуса шариков разжимного механизма центрального тормоза
13 51-3507070 Корпус разжимного механизма
14 Б IV 11,906 мм П Шарик клапана (353087-S)
15 51-3507072 Корпус шариков разжимного механизма центрального тормоза
16 51-3507074 Толкатель разжимного механизма центрального тормоза
17 51-3507048-Б Пружина первичной колодки центрального тормоза стяжная
18 51-3507049 Пружина стяжная вторичной колодки
19 51-3507083 Опора колодок центрального тормоза
20 51-3507080 Корпус регулировочного механизма центрального тормоза
21 11-2108 Винт регулировочный в сборе
22 11-2041 Сухарь разжимной колодок центрального тормоза
23 296980-П16 Заглушка 31
24 51-3507052-Г2 Барабан стояночного тормоза
25 224682-П8 Винт М8-6gх16
26 201497-П8 Болт М10х25
27 51-3507062 Маслоотражатель стояночного тормоза
28 51-3507063 Прокладка маслоотражателя центрального тормоза
29 66-01-3507014 Колодка тормоза с фрикционной накладкой в сборе
30 66-01-3507020 Накладка фрикционная колодки
31 293997-П Заклепка 4,75х11
32 66-3507011 Щит стояночного тормоза в сборе
33 290615-П8 Болт
34 66-01-3507065 Отражатель щита тормоза
35 66-3508101 Рычаг промежуточный привода тормоза в сборе
36 205438-П8 Болт М10х1х30 крепления промежуточного рычага к кронштейну
37 260057-П29 Палец 10х28 ОСТ 37.001.163-97
38 66-01-3506047 Кожух стержня привода тормоза в сборе
39 258759-П8 Штифт 6х50 крепления кожуха
40 66-3508054 Скоба кожуха
