250513-П8 |
Гайка М10х1-6Н |
| - |
|
252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 |
| - |
|
280084-П2 |
Штуцер 1/4"х18 угловой |
| - |
|
51-1107010-А1 |

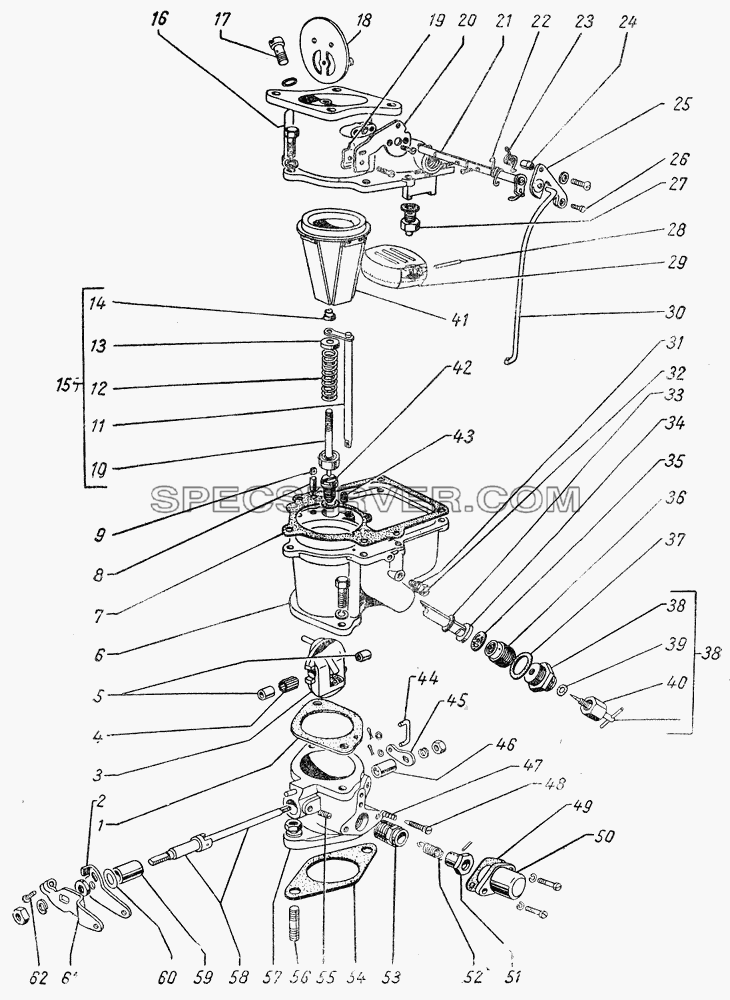

Карбюратор в сборе (К22Г-1107010) |
| - |
|
900107-1 |
Винт М6х18 крепления верхнего корпуса к поплавковой камере карбюратора |
| - |
|
900109-1 |
Винт М5х18 крепления рычага привода воздушной заслонки |
| - |
|
900110-1 |
Винт М3х6 крепления воздушной заслонки |
| - |
|
900202-1 |
Винт М4х8 крепления кронштейна тяги воздушной заслонки |
| - |
|
900413-1 |
Винт |
| - |
|
900504-2 |
Болт М8х25 крепления смесительной камеры |
| - |
|
900508-2 |
Болт М8х21 крепления смесительной камеры |
| - |
|
900702-1 |
Винт крепления крышки |
| - |
|
900804-0 |
Гайка М8х1-6Н |
| - |
|
900807-0 |
Гайка М5 крепления рычага привода ускорительного насоса |
| - |
|
900902-0 |
Шайба 5 |
| - |
|
900902-0 |
Шайба 5 |
| - |
|
900903-0 |
Шайба 6 |
| - |
|
900904-0 |
Шайба пружинная 8Н65Г (ГОСТ 6402-70) |
| - |
|
900904-0 |
Шайба пружинная 8Н65Г (ГОСТ 6402-70) |
| - |
|
900906-0 |
Шайба 3 |
| - |
|
901017-0 |
Шайба 5,2х1 |
| - |
|
901019-0 |
Шайба 3 |
| - |
|
901106-0 |
Шплинт |
| - |
|
901701-0 |
Шайба 6 фибровая |
| - |
|
901707-0 |
Шайба диаметром 10 фибровая |
| - |
|
901716-0 |
Шайба диаметром 8 фибровая |
| - |
|
К22Г-1107555 |
Регулировочная шайба |
| - |
|
К43-40 |
Шпилька крепления пружины |
| 1 |
|
К22-1107086-А |
Прокладка между корпусом карбюратора и корпусом смесительной камеры |
| 2 |
|
К22Г-1107552-Б |
Рычаг привода |
| 3 |
|
К22Г-1107530 |
Заслонка дроссельная в сборе |
| 4 |
|
К43-63 |
Игла подшипника дроссельной заслонки |
| 5 |
|
К22Г-1107518 |
Втулка дроссельной заслонки |
| 6 |
|
К22-1107420 |
Корпус поплавковой камеры карбюратора с заглушками в сборе |
| 7 |
|
К22-1107085-А |
Прокладка корпуса карбюратора |
| 8 |
|
К49-1107331 |
Клапан нагнетательный ускорительного насоса |
| 9 |
|
К49-1107412 |
Замок клапана ускорительного насоса |
| 10 |
|
К22-1107130 |
Поршень со штоком ускорительного насоса в сборе |
| 11 |
|
К22-1107050 |
Тяга ускорительного насоса с соединительной планкой в сборе |
| 12 |
|
907102-0 |
Пружина ускорительного насоса |
| 13 |
|
К22-1107124 |
Шайба фасонная ускорительного насоса |
| 14 |
|
К22-1107121 |
Гайка крепления штока |
| 15 |
|
К22-1107120 |
Ускорительный насос в сборе |
| 16 |
|
К22Г-1107300 |
Корпус карбюратора верхний в сборе |
| 17 |
|
К49-1107305 |
Распылитель ускорительного насоса в сборе |
| 18 |
|
К22-1107230 |
Заслонка воздушная в сборе |
| 19 |
|
К23-55 |
Зажим кронштейна тяги воздушной заслонки |
| 20 |
|
К23-54 |
Кронштейн тяги воздушной заслонки |
| 21 |
|
К22Г-1107240-А |
Ось воздушной заслонки в сборе |
| 22 |
|
К23-51Б |
Пружина оси воздушной заслонки |
| 23 |
|
К23-58 |
Пружина рычага привода воздушной заслонки |
| 24 |
|
К23-70 |
Втулка пружины рычага привода воздушной заслонки |
| 25 |
|
К22Г-1107250 |
Рычаг привода воздушной заслонки в сборе |
| 26 |
|
900113-1 |
Винт М4 х8 крепления яги управления воздушной заслонкой к рычагу |
| 27 |
|
К22-1107330 |
Клапан подачи топлива в сборе |
| 28 |
|
К14-1107211 |
Ось петли поплавка |
| 29 |
|
К22-1107600 |
Поплавок с петлей в сборе |
| 30 |
|
К22Г-1107047 |
Тяга привода рычага минимального газа |
| 31 |
|
901716-0 |
Шайба диаметром 8 фибровая |
| 32 |
|
К49-1107409-1 |
Жиклер холостого хода |
| 33 |
|
901717-0 |
Прокладка распылителя |
| 34 |
|
К22-1107028 |
Распылитель главного жиклера |
| 35 |
|
К49-1107087 |
Прокладка блока жиклеров |
| 36 |
|
906586-0 |
Блок жиклеров |
| 37 |
|
901747-0 |
Шайба диаметром 18 фибровая |
| 38 |
|
К49-1107150-А |
Игла регулировочная в сборе |
| 39 |
|
К49-1107153 |
Сальник регулировочной иглы |
| 40 |
|
К49-1107154 |
Гайка сальника |
| 41 |
|
К22-1107030-А |
Диффузор в сборе |
| 42 |
|
К22-1107450 |
Клапан экономайзера в сборе |
| 43 |
|
К22Е-1107440 |
Клапан обратный ускорительного насоса в сборе |
| 44 |
|
К22Г-1107046 |
Серьга привода ускорительного насоса |
| 45 |
|
К22Г-1107048 |
Рычаг привода ускорительного насоса |
| 46 |
|
К22Г-1107516 |
Втулка оси дроссельной заслонки задняя |
| 47 |
|
907103-0 |
Пружина регулировочного винта холостого хода |
| 48 |
|
К23-59 |
Винт регулировочный холостого хода |
| 49 |
|
К43-57 |
Прокладка крышки ограничителя оборотов |
| 50 |
|
К43-28 |
Крышка ограничителя оборотов |
| 51 |
|
К43-26 |
Муфта ограничителя оборотов |
| 52 |
|
К22Г-1107519 |
Пружина ограничителя оборотов |
| 53 |
|
К49А-1107501 |
Втулка ограничителя оборотов |
| 54 |
|
51-1107015 |
Прокладка между карбюратором и всасывающей трубой |
| 55 |
|
К43-47А |
Винт стопорный |
| 56 |
|
291790-П |
Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора |
| 57 |
|
К22Г-1107507-Б |
Корпус смесительной камеры карбюратора |
| 58 |
|
К22Г-1107540-Б |
Ось дроссельной заслонки с муфтой в сборе |
| 59 |
|
К22Г-1107517-Б |
Втулка оси дроссельной заслонки передняя |
| 60 |
|
К22Г-1007554 |
Шайба регулировочная |
| 61 |
|
К22Г-1107551-Б |
Рычаг дроссельной заслонки |
| 62 |
|
900512-4 |
Болт М5х25 упорный рычага дроссельной заслонки |
