Запчасти: Бензиновый отстойник для ГАЗ-51 (63, 63А)

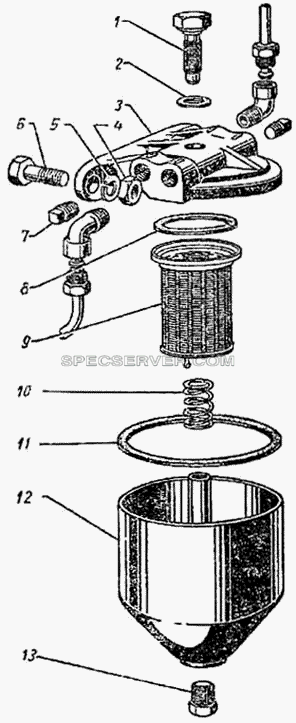

Бензиновый отстойник для ГАЗ-51 (63, 63А) (список запасных частей)

Бензиновый отстойник для ГАЗ-51 (63, 63А) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 51-1100101 Комплект деталей для топливного отстойника
- 51-1105010 Бензиновый отстойник в сборе
1 51-1105077 Болт М10х1х32
2 293325-П Шайба 11
3 51-1105015 Крышка бензинового отстойника
4 250512-П8 Гайка М10-6Н
5 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
6 201499-П8 Болт М10-6gх30
7 А-24466 Пробка 1/4"х18
8 51-1105045 Прокладка фильтрующего элемента
9 51-1105020-А1 Фильтрующий элемент бензинового отстойника в сборе
10 51-1105048 Пружина фильтрующего элемента бензинового отстойника
11 51-1105075 Прокладка крышки бензинового отстойника
12 51-1105060 Корпус бензинового отстойника в сборе
13 353052-S8 Пробка 1/4"-18 коническая
Запчасти: Бензиновый насос для ГАЗ-51 (63, 63А)

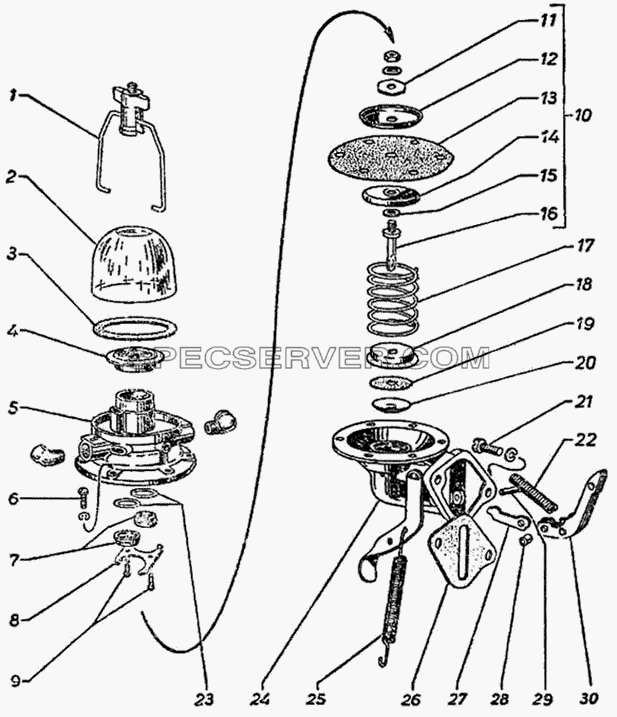

Бензиновый насос для ГАЗ-51 (63, 63А) (список запасных частей)

Бензиновый насос для ГАЗ-51 (63, 63А) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 250608-П8 Гайка М6
- 252133-П2 Шайба 5Т ОСТ 37.001.115-75
- 252155-П2 Шайба 8Л ОСТ 37.001.115-75
- 252174-П8 Шайба 6 пружинная
- 280084-П2 Штуцер 1/4"х18 угловой
- 51-1106010-А4 Насос бензиновый в сборе
- 51-1106172 Щиток бензинового насоса предохранительный
1 12-1106062 Коромысло отстойника бензинового насоса в сборе
2 51-1106056 Стакан отстойника бензинового насоса
3 51-1106058 Прокладка стакана отстойника бензинового насоса
4 51-1106045 Фильтр бензинового насоса в сборе
5 51-1106018 Головка бензинового насоса
6 222499-П18 Винт М5х0,8х14
7 51-1106020 Клапан бензинового насоса в сборе
8 51-1106036 Держатель клапанов бензинового насоса
9 220028-П8 Винт М3,5х0,6х10
10 51-1106140 Диафрагма бензинового насоса в сборе
11 51-1106148 Шайба диафрагмы бензинового насоса предохранительная
12 51-1106147 Шайба диафрагмы бензинового насоса верхняя
13 51-1106142 Диафрагма бензинового насоса
14 51-1106146 Шайба диафрагмы бензинового насоса нижняя
15 293227-П Шайба 6
16 51-1106144 Тяга диафрагмы бензинового насоса
17 51-1106150 Пружина диафрагмы бензинового насоса
18 51-1106153 Держатель уплотнителя тяги диафрагмы бензинового насоса
19 51-1106154 Уплотнитель тяги диафрагмы бензинового насоса
20 51-1106155 Шайба уплотнителя тяги диафрагмы бензинового насоса
21 290645-П8 Болт М8х1,25х22
22 51-1106128 Валик рычага привода бензинового насоса
23 51-1106035 Прокладка клапана бензинового насоса
24 51-1106090 Корпус бензинового насоса в сборе
25 51-1106175 Пружина акселератора
26 51-1106170 Прокладка крепления бензинового насоса к блоку цилиндров
27 51-1106120-Б Рычаг тяги диафрагмы бензинового насоса
28 51-1106124 Втулка рычага привода бензинового насоса
29 51-1106128 Валик рычага привода бензинового насоса
30 51-1106110 Рычаг привода бензинового насоса в сборе
Запчасти: Карбюратор К49А для ГАЗ-51 (63, 63А)

Карбюратор К49А для ГАЗ-51 (63, 63А) (список запасных частей)

Карбюратор К49А для ГАЗ-51 (63, 63А) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 252156-П2 Шайба 10Л ОСТ 37.001.115-75
- К49А-1107010-1 Карбюратор в сборе
- Н00413 Винт М4х0,7х12 крепления зажима
- Н00902 Шайба 5,4 пружинная
- Н00903 Шайба 6,5 пружинная
- Н00904 Шайба 8,5 пружинная
- Н01017 Шайба 5,1 плоская
- Н01018 Шайба 7 стальная
- Н01019 Шайба стальная диаметром 3,1 мм
- Н01044 Шайба диаметром 4 мм
- Н01101 Шплинт 1,5х10
- Н01106 Шплинт 1х10
- Н01701 Шайба 6,1 фибровая
1 Н00109 Винт М5х0,8х18 крепления рычага привода воздушной заслонки
2 Н01017 Шайба 5,1 плоская
3 К23-56С Рычаг привода воздушной заслонки в сборе
4 К49-1107240 Ось воздушной заслонки в сборе
5 К23-51 Пружина оси воздушной заслонки
6 Н00201 Винт М3х0,5х8
7 К23-70 Втулка пружины рычага привода воздушной заслонки
8 К23-58 Пружина рычага привода воздушной заслонки
9 К23-54 Кронштейн тяги воздушной заслонки
10 К23-55 Зажим кронштейна тяги воздушной заслонки
11 Н00107 Винт крепления верхнего корпуса к поплавковой камере
12 К49-1107230 Заслонка воздушная в сборе
13 К49-1107320 Корпус верхний с заглушками в сборе
14 К24-1107320-1 Поплавок с петлей в сборе
15 280084-П8 Штуцер
16 Н00113 Винт М4х0,7х8
17 Н00202 Винт М4х0,7х8
18 К49-1107305 Распылитель ускорительного насоса в сборе
19 К49-1107030 Диффузор в сборе
20 К49-1107120 Механизм ускорительного насоса поршневой в сборе
21 К49-1107125 Замок пружины
22 К49-1107127 Пружина
23 К49-1107124 Шток поршня ускорительного насоса
24 К49-1107123 Поршень ускорительного насоса
25 К49-1107126 Планка пружины ускорительного насоса
26 К49-1107412 Замок клапана ускорительного насоса
27 К49-1107331 Клапан нагнетательный ускорительного насоса
28 Н00106 Винт М5х0,8х10 крепления коромысла
29 К49-1107050 Коромысло привода ускорительного насоса в сборе
30 К49-1107046 Тяга привода ускорительного насоса
31 К49-1107048 Тяга коромысла привода ускорительного насоса
32 К49-1107047 Тяга привода эксцентрика
33 К49-1107509 Эксцентрик
34 К49-1107303 Ось петли поплавка
35 Н01716 Шайба 8,1 фибровая
36 К49-1107330 Клапан подачи горючего в сборе
37 К49-1107130 Привод экономайзера пневматический в сборе
38 К49-1107430 Клапан экономайзера в сборе
39 Н01718 Шайба диаметром 8 мм фибровая
40 К49-1107085 Прокладка верхнего корпуса к поплавковой камере
41 К24-1107260 Клапан ускорительного насоса перепускной в сборе
42 К49-1107420 Корпус поплавковой камеры с заглушками в сборе
43 К49-1107414-1 Жиклер холостого хода воздушный
44 К49-1107518 Втулка дроссельной заслонки
45 К49-1107530 Заслонка дроссельная в сборе
46 К43-63 Игла подшипника дроссельной заслонки
47 Н01717 Прокладка распылителя
48 К49-1107028-1 Распылитель главного жиклера
49 Н01716 Шайба 8,1 фибровая
50 К49-1107409 Жиклер холостого хода бензиновый
51 К49-1107087 Прокладка блока жиклеров
52 К49-1107027-1 Блок жиклеров
53 Н01747 Шайба 18,2 фибровая
54 К49-1107150 Игла регулировочная в сборе
55 К49-1107151 Корпус регулировочной иглы
56 К49-1107153 Сальник регулировочной иглы
57 К49-1107154 Гайка сальника
58 Н00804 Гайка 1М8х1 крепления рычага
59 К49-1107550 Рычаг дроссельной заслонки в сборе
60 Н00501 Винт М5х0,8х19 рычага дроссельной заслонки регулировочный
61 К49-1107517 Втулка оси дроссельной заслонки левая
62 К49-1107540 Ось дроссельной заслонки с муфтой в сборе
63 К49Б-1107089 Прокладка корпуса смесительной камеры
64 К49-1107302 Пружина регулировочного винта холостого хода
65 К23-59 Винт регулировочный холостого хода
66 К43-25 Втулка ограничителя оборотов
67 К43-29 Гайка ограничителя оборотов
68 К49-1107511 Пружина ограничителя оборотов
69 К43-40 Шпилька крепления пружины
70 К43-26 Муфта ограничителя оборотов
71 Н00702 Винт М5х0,8х12 крепления крышки
72 К43-28 Крышка ограничителя оборотов
73 К43-57 Прокладка крышки ограничителя оборотов
74 К49-1107560 Корпус смесительной камеры в сборе
75 51-1107015 Прокладка между карбюратором и всасывающей трубой
76 Н00504 Болт М8х 1,25х25 крепления смесительной камеры
77 250513-П8 Гайка М10х1-6Н
78 291790-П Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора
79 К43-39 Втулка оси дроссельной заслонки правая
80 К43-36 Упор оси дроссельной заслонки
81 К43-47А Винт стопорный
Карбюратор К22Г для ГАЗ-51 (63, 63А) (список запасных частей)

Карбюратор К22Г для ГАЗ-51 (63, 63А) (список запасных частей)

Карбюратор К22Г для ГАЗ-51 (63, 63А) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 250513-П8 Гайка М10х1-6Н
- 252156-П2 Шайба 10Л ОСТ 37.001.115-75
- 280084-П2 Штуцер 1/4"х18 угловой
- 43-75 Винт крепления крышки
- К22-1107134 Штифт цилиндрический
- К22Г-1107000 Карбюратор в сборе
- К43-40 Шпилька крепления пружины
- Н00107 Винт крепления верхнего корпуса к поплавковой камере
- Н00109 Винт М5х0,8х18 крепления рычага привода воздушной заслонки
- Н00201 Винт М3х0,5х8
- Н00202 Винт М4х0,7х8
- Н00413 Винт М4х0,7х12 крепления зажима
- Н00508 Болт М8х1,25х28 крепления смесительной камеры к поплавковой
- Н00804 Гайка 1М8х1 крепления рычага
- Н00807 Гайка М5х0,8 крепления рычага привода ускорительного насоса
- Н00902 Шайба 5,4 пружинная
- Н00902 Шайба 5,4 пружинная
- Н00903 Шайба 6,5 пружинная
- Н00904 Шайба 8,5 пружинная
- Н01017 Шайба 5,1 плоская
- Н01019 Шайба стальная диаметром 3,1 мм
- Н01059 Шайба диаметром 8 мм
- Н01106 Шплинт 1х10
- Н01701 Шайба 6,1 фибровая
- Н01716 Шайба 8,1 фибровая
- Н01742 Шайба диаметром 10,2 мм фибровая
1 К22-1107086А Прокладка
2 К22Г-1107551 Рычаг дроссельной заслонки
3 К22Г-1107530 Заслонка дроссельная в сборе
4 К43-63 Игла подшипника дроссельной заслонки
5 К22Г-1107518 Втулка дроссельной заслонки
6 К22-1107420 Корпус поплавковой камеры карбюратора с заглушками в сборе
7 К22-1107085-А Прокладка корпуса карбюратора
8 К49-1107331 Клапан нагнетательный ускорительного насоса
9 К49-1107412 Замок клапана ускорительного насоса
10 К22-1107120 Ускорительный насос в сборе
11 К22-1107130 Поршень со штоком ускорительного насоса в сборе
12 К22-1107050 Тяга ускорительного насоса с соединительной планкой в сборе
13 Н07102 Пружина ускорительного насоса
14 К22-1107124 Шайба фасонная ускорительного насоса
15 К23-27 Гайка крепления штока
16 К22-1107030 Диффузор в сборе
17 К22-1107300 Корпус карбюратора верхний в сборе
18 К221107160 Распылитель ускорительного насоса
19 К22-1107230 Заслонка воздушная в сборе
20 К23-55 Зажим кронштейна тяги воздушной заслонки
21 К23-54 Кронштейн тяги воздушной заслонки
22 К22Г-1107240 Ось воздушной заслонки в сборе
23 К23-51Б Пружина оси воздушной заслонки
24 К23-58Б Пружина рычага привода воздушной заслонки
25 К23-70 Втулка пружины рычага привода воздушной заслонки
26 К22Г-1107250 Рычаг привода воздушной заслонки в сборе
27 Н00113 Винт М4х0,7х8
28 К22-1107330 Клапан подачи топлива в сборе
29 К14-42Н Ось петли поплавка
30 К22-1107600А Поплавок в сборе
31 К22Г-1107047 Тяга привода рычага минимального газа
32 К22-1107450 Клапан экономайзера в сборе
33 К22-1107440 Клапан обратный ускорительного насоса в сборе
34 К22Г-1107409 Жиклер холостого хода
35 К49-1107088-А Прокладка распылителя
36 К22-1107028 Распылитель главного жиклера
37 К49-1107087 Прокладка блока жиклеров
38 К22Г-1107027 Блок жиклеров
39 Н01747 Шайба 18,2 фибровая
40 К49-1107150 Игла регулировочная в сборе
41 К49-1107153 Сальник регулировочной иглы
42 К49-1107154 Гайка сальника
43 К22Г-1107546 Серьга привода ускорительного насоса
44 К22Г-1107048 Рычаг привода ускорительного насоса
45 К22Г-1107516 Втулка оси дроссельной заслонки задняя
46 К49-1107802 Пружина регулировочного винта холостого хода
47 К22Г-1107503 Винт холостого хода регулировочный
48 К43-57 Прокладка крышки ограничителя оборотов
49 К43-28 Крышка ограничителя оборотов
50 К43-26 Муфта ограничителя оборотов
51 К22Г-1107519 Пружина ограничителя оборотов
52 К43-29 Гайка ограничителя оборотов
53 К49А-1117501 Втулка ограничителя оборотов
54 51-1107015 Прокладка между карбюратором и всасывающей трубой
55 К43-47 Винт втулки оси заслонки стопорный
56 291790-П Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора
57 К22Г-1107507 Корпус смесительной камеры карбюратора
58 К22Г-1107540 Ось дроссельной заслонки с муфтой в сборе
59 К22Г-1107517 Втулка оси дроссельной заслонки передняя
60 К22Г-1107552 Рычаг привода
61 К22Г-1107554-Б Регулировочная шайба
62 М6-3728213 Винт М5х0,8х18
Педаль привода дроссельной заслонки и управление воздушной заслонкой для ГАЗ-51 (63, 63А) (список запасных частей)

Педаль привода дроссельной заслонки и управление воздушной заслонкой для ГАЗ-51 (63, 63А) (список запасных частей)

Педаль привода дроссельной заслонки и управление воздушной заслонкой для ГАЗ-51 (63, 63А) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 252134-П2 Шайба 6Т ОСТ 37.001.115-75
- 258038-П Шплинт 2,7х15
- 63-1109010-Г Фильтр воздушный в сборе
1 220105-П8 Винт М6х16
2 51-1108070-Б Кронштейн оболочки тяги ручного управления педали
3 М-9706-А Зажим
4 251104-П8 Гайка М6х1
5 220103-П8 Винт М6х1х12
6 252154-П2 Шайба 6Л ОСТ 37.001.115-75
7 11-700788 Обойма уплотнителя на щитке передка
8 51-1108110 Уплотнитель оболочек тяг воздушной заслонки и ручного управления педалью дроссельной заслонки
9 250764-П8 Гайка М6х1
10 252134-П2 Шайба 6Т ОСТ 37.001.115-75
11 201418-П8 Болт М6-6gх16
12 51-1108120 Тяга ручного управления педалью привода дроссельной заслонки в сборе
13 250615-П8 Гайка М12х1,25
14 258012-П Шплинт 2х12
15 222496-П8 Винт М5-6gх8 ОСТ 37.001.128-96
16 201418-П8 Болт М6-6gх16
17 51-1108050-Z Тяга педали привода дроссельной заслонки к карбюратору в сборе
18 258024-П Шплинт 2,5х16
19 252004-П8 Шайба 6
20 51-1108042 Пружина тяги рычага валика педали управления дроссельной заслонкой
21 51-1108043 Палец рычага тяги педали
22 250608-П8 Гайка М6
23 70-142890 Наконечник тяги валика привода управления дроссельной заслонкой
24 250764-П8 Гайка М6х1
25 252154-П2 Шайба 6Л ОСТ 37.001.115-75
26 70-142862 Шаровой палец наконечника тяги валика привода управления дроссельной заслонкой
27 51-1106175 Пружина акселератора
28 258038-П Шплинт 2,7х15
29 51-1108122 Рычаг ручного управления педалью привода дроссельной заслонки в сборе
30 260034-П8 Палец 8х25
31 293394-П8 Шайба диаметром 10 мм валика упорная
32 51-1108121 Кронштейн рычага ручного управления педалью привода дроссельной заслонки
33 51-1108119 Тяга воздушной заслонки карбюратора в сборе
34 252177-П8 Шайба 12
35 51-1108060 Пружина валика педали
36 51-1108039-Б Кронштейн валика педали
37 20-108041 Втулка кронштейна валика педали
38 51-1108045 Подкладка кронштейна валика педали
39 51-1108029 Валик привода дроссельной заслонки с рычагами и сошкой в сборе
40 51-1108022 Сошка рычага педали
41 М-9743 Заклепка сошки рычага педали
42 11-700352 Шайба сошки педали
43 М-9735 Педаль привода дроссельной заслонки в сборе
44 М-9753 Штифт установочный педали привода дроссельной заслонки

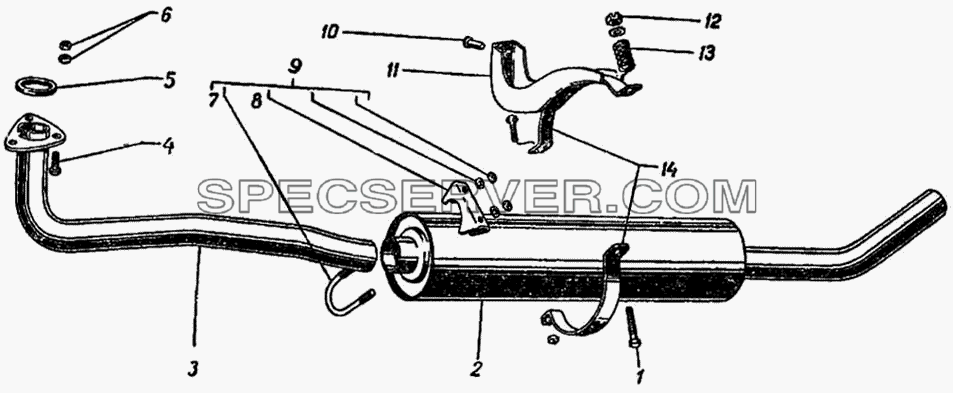

Глушитель для ГАЗ-51 (63, 63А) (список запасных частей)

Глушитель для ГАЗ-51 (63, 63А) (список запасных частей)

Глушитель для ГАЗ-51 (63, 63А) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 201480-П8 Болт М8х1х30
- 250789-П8 Гайка 1М8х1
- 252005-П8 Шайба 8
- 258025-П Шплинт 2,5х20
1 205429-П8 Болт М8х1х48
2 51-1201010 Глушитель в сборе
3 51-1203010-Б Труба глушителя приемная с фланцем в сборе
4 200319-П Болт М10х1,5х50
5 1231174 Прокладка фланца приемной трубы глушителя
6 250536-П Гайка М10х1,5 латунная
7 51-1203033 Стремянка
8 11-5249-А Хомут приемной трубы глушителя
9 51-1203030 Хомут крепления приемных и промежуточных труб и резонатора
10 252803-П Заклепка крепления глушителя к раме
11 51-1203041 Кронштейн крепления глушителя к раме
12 250867-П8 Гайка М8х1
13 А-7594 Пружина хомута кронштейна глушителя
14 51-1203043 Хомут крепления глушителя к раме
