Запчасти: Установка аккумуляторных батарей для ГАЗ-33104 Валдай

Установка аккумуляторных батарей для ГАЗ-33104 Валдай (список запасных частей)

Установка аккумуляторных батарей для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 СТРА.563413.001 Аккумуляторная батарея 6СТ-110А
2 3301-3703028 Кронштейн крепления основания
3 4301-3703025-10 Основание аккумуляторной батареи
4 4301-3724072-10 Провод
5 290659-П16 Болт М8-6gх30
6 45 99524026 Гайка М8
7 252135-П2 Шайба 8Т ОСТ 37.001.115-75
8 330701-3724310 Наконечник
9 53А-3703038 Стяжка крепления аккумуляторной батареи
10 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
11 210358-П29 Болт М6-6gх20 ОСТ 37.001.106-75
12 33104-3737042 Кронштейн выключателя массы
13 252134-П2 Шайба 6Т ОСТ 37.001.115-75
14 250508-П29 Гайка М6-6Н ОСТ 37.001.124-93
15 1312.3737000 Выключатель батареи 1312.3737
16 201417-П29 Болт М6-6gх14 ОСТ 37.001.123-96
17 33104-3724150-10 Провод 150
18 4301-3737084 Чехол защитный вывода стартера
19 33104-3724065 Провод 65 на «массу»
20 252193-П29 Шайба 12 ОСТ 37.001.146-75
21 210380-П29 Болт М8-6gх25
22 290500-П29 Болт М6-6gх16
23 21-3713090 Скоба
24 252154-П2 Шайба 6Л ОСТ 37.001.115-75
25 4301-3703086 Крышка аккумуляторных батарей в сборе
26 250514-П29 Гайка М12-6Н ОСТ 37.001.124-93
27 33078-3724310 Наконечник
28 4301-3724071-10 Провод
29 201542-П29 Болт М12-6gх35 ОСТ 37.001.123-96
30 252137-П2 Шайба 12.ОТ ОСТ 37.001.115-75
31 3302-5325400 Винт самонарезающий для металла и пластмассы
32 11-700786 Обойма уплотнителя пучка проводов
33 20-3724083 Уплотнитель
34 33104-3724050-10 Провод 50 к стартеру
35 33078-3703036 Планка крепления аккумуляторной батареи
36 201458-П29 Болт М8-6gх25 ОСТ 37.001.123-96

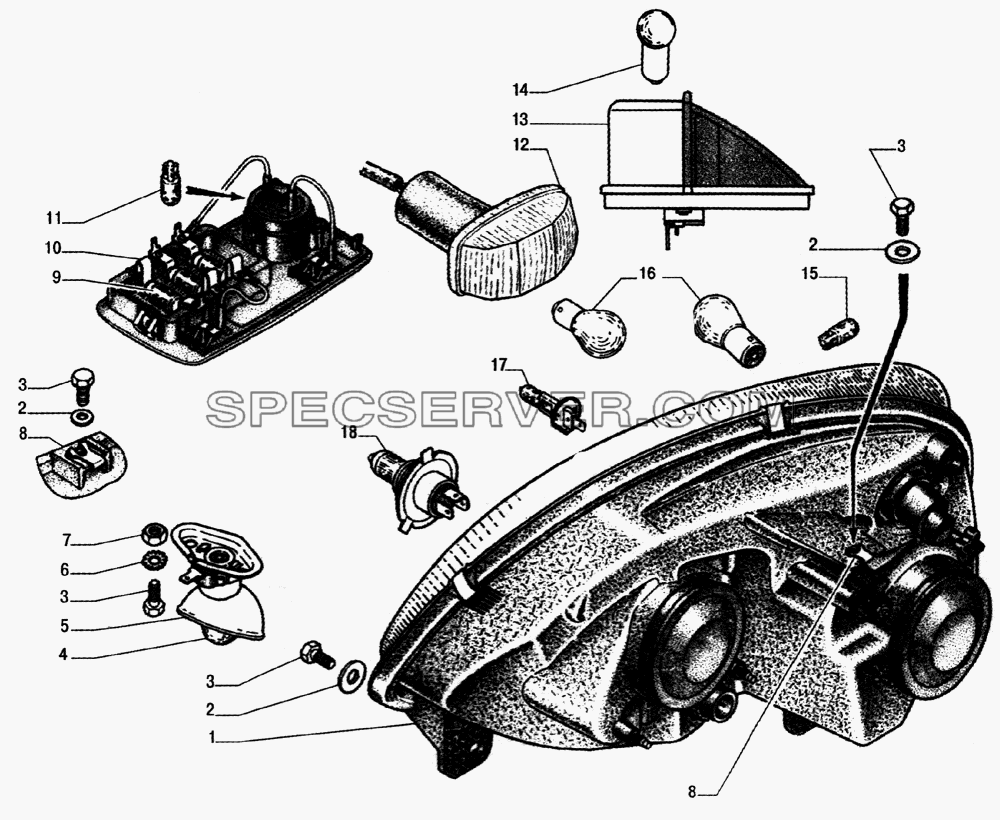

Запчасти: Фары, указатели поворота, блок плафонов кабины, подкапотная лампа, передние контурные фонари для ГАЗ-33104 Валдай

Фары, указатели поворота, блок плафонов кабины, подкапотная лампа, передние контурные фонари для ГАЗ-33104 Валдай (список запасных частей)

Фары, указатели поворота, блок плафонов кабины, подкапотная лампа, передние контурные фонари для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 112.03.30.00.000-01 Указатель поворота боковой
1 0301 215202 Фара правая
1 1502.3775000 Фара левая
1 1512.3775000 Фара правая
1 301215201 Фара левая
2 252037-П29 Шайба 6 ОСТ 37.001.144-96
3 201418-П29 Болт М6-6gх16 ОСТ 37.001.123-96
4 А12-10 Лампа подкапотная
5 ПД308Б Фонарь освещения под капотом
6 252234-П29 Шайба 2-6 ОСТ 37.001.146-75
7 250508-П29 Гайка М6-6Н ОСТ 37.001.124-93
8 31029-3711037 Гайкодержатель с гайкой
9 АС12-5-1 Лампа накаливания (12В)
10 2302.3714 Блок плафонов освещения кабины (2302.3714010)
11 А12-3-1 Лампа накаливания (12В)
12 5302.3726 Указатель поворота боковой
13 265.3712010 Фонарь контурный передний (265.3712)
14 А12-5 Лампа (53-70-3714033)
15 W5W Лампа габаритного света и бокового указателя поворота
16 РY21W Лампа указателя поворота
17 Н7 Лампа ближнего света
18 Н1 Лампа дальнего света
Запчасти: Задние фонари, боковые габаритные фонари для ГАЗ-33104 Валдай

Задние фонари, боковые габаритные фонари для ГАЗ-33104 Валдай (список запасных частей)

Задние фонари, боковые габаритные фонари для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 33104-3724030 Жгут 30
1 4432.3731.00.000-02 Фонарь боковой габаритный (4432.3731-02)
1 4472.3731.00.000-02 Фонарь боковой габаритный с блоком светодиодов (4472.3731-02)
1 4802.3731000-02 Фонарь боковой габаритный (4802.3731-02)
1 50.3731000-06 Фонарь боковой габаритный с блоком светодиодов (50.3731-06)
2 А12-3-1 Лампа накаливания (12В)
2 А12-5-2 Лампа
3 250508-П29 Гайка М6-6Н ОСТ 37.001.124-93
4 252134-П2 Шайба 6Т ОСТ 37.001.115-75
5 252004-П29 Шайба 6 ОСТ 37.001.144-96
6 210358-П29 Болт М6-6gх20 ОСТ 37.001.106-75
7 3309-8208066-10 Кронштейн бокового габаритного фонаря
8 224600-П29 Винт М5-6gх16
9 250464-П29 Гайка М5-6Н ОСТ 37.001.124-93
10 252003-П29 Шайба 5 ОСТ 37.001.144-96
11 252153-П2 Шайба 5Л ОСТ 37.001.115-75
12 7442.3716.000-11 Фонарь задний
12 8502.3716000-01 Фонарь задний
13 ФП134-3717010 Фонарь освещения номерного знака ФП134
14 А12-5 Лампа (53-70-3714033)
15 А12-21-3 Лампа
16 А12-10 Лампа подкапотная
17 252155-П2 Шайба 8Л ОСТ 37.001.115-75
18 252038-П29 Шайба 8 ОСТ 37.001.144-96
19 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
20 24-3724093 Скоба

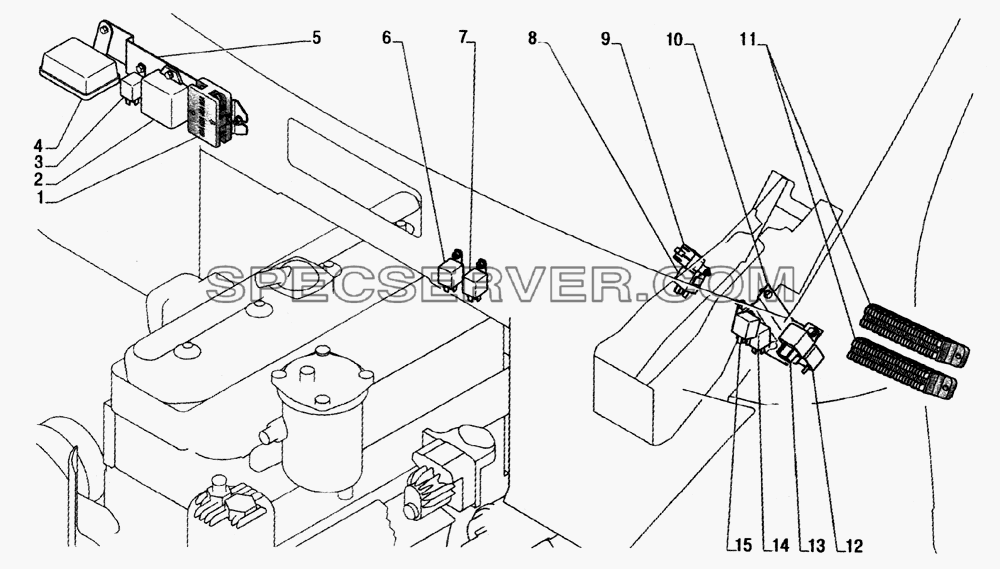

Реле, блоки предохранителей, блок управления свечами накаливания для ГАЗ-33104 Валдай (список запасных частей)

Реле, блоки предохранителей, блок управления свечами накаливания для ГАЗ-33104 Валдай (список запасных частей)

Реле, блоки предохранителей, блок управления свечами накаливания для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 ВААФ.37220О1 Блок предохранителей БП4
1 Ф5.3722.001 Блок предохранителей БПР-4 Ф5.3722.001ТУ
2 18.3777000 Реле блокировки стартера 18.3777
2 7302.3777000 Реле блокировки стартера 73.3777
3 113.3747010-10 Реле 113.3747-10
3 85.3747000 Реле 85.3747
3 90.3747000-10 Реле осушителя 90.3747-10
4 25.3763.000 Блок управления свечами накаливания
5 33104-3761190 Кронштейн
6 711.3747.000-01 Реле останова двигателя 711.3747-01
7 3110-3747.000 Реле стартера 3110-3747
7 711.3747.000-02 Реле стартера 711.3747-02
8 113.3747010-10 Реле 113.3747-10
8 85.3747000 Реле 85.3747
8 90.3747000-10 Реле осушителя 90.3747-10
9 113.3747010-10 Реле 113.3747-10
9 85.3747000 Реле 85.3747
9 90.3747000-10 Реле осушителя 90.3747-10
10 3310-3747015 Кронштейн правый
11 3110.3722000 Блок предохранителей 3110.3722
11 41.3722.000 Блок предохранителей 41.3722
11 Ф54.811.000 Блок предохранителей
12 733.3747.000 Сигнализатор звуковой 733.3747
12 В21-3747.000 Реле сигнализатор В21-3747
13 642.3747000-02 Прерыватель указателей поворота и аварийной сигнализации 642.3747-02
14 113.3747010-10 Реле 113.3747-10
14 85.3747000 Реле 85.3747
14 90.3747000-10 Реле осушителя 90.3747-10
15 113.3747010-10 Реле 113.3747-10
15 33104-3724103 Жгуты с блоками предохранителей
15 85.3747000 Реле 85.3747
15 90.3747000-10 Реле осушителя 90.3747-10

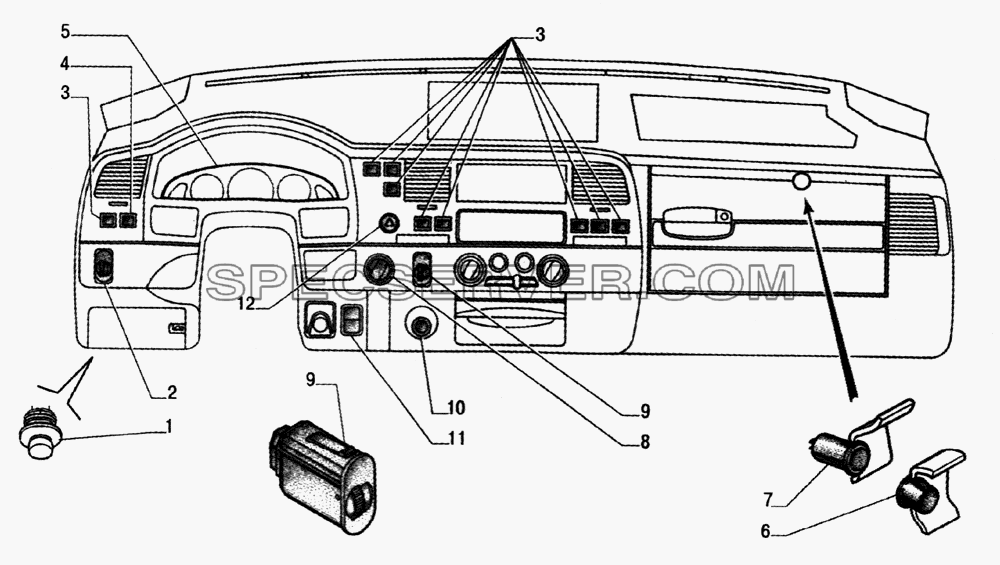

Органы управления на панели приборов, комбинация приборов для ГАЗ-33104 Валдай (список запасных частей)

Органы управления на панели приборов, комбинация приборов для ГАЗ-33104 Валдай (список запасных частей)

Органы управления на панели приборов, комбинация приборов для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 12.3718 Регулятор освещения приборов (87.3710.000)
- 3111.3709600-08 Центральный переключатель освещения
1 21.3737-10 Выключатель кнопочный (21.3737.000-10)
1 Ф5.3710.000 Выключатель кнопочный
2 231.3769 Переключатель корректора фар
2 281.3769 Переключатель корректора фар
2 ЮМГИ.468324.024 Переключатель корректора фар
3 3310-3710075 Заглушка
4 931.3710-03.12 Выключатель проверки контрольных ламп
4 99.3710-09.13 Выключатель проверки контрольных ламп
5 389.3801 Комбинация приборов (389.3801010)
6 3111.3710250 Магнит 1.250 выключателя
7 3111.3710240 Датчик 1.240 выключателя подсветки вещевого ящика
8 2003.3769 Центральный переключатель освещения
9 87.3710 Регулятор освещенности приборов
10 11.3725 Прикуриватель (11.3725000)
11 77.3709-03.77 Выключатель диагностики АБС (77.3709000-03.77)
12 24.3710 Выключатель аварийной сигнализации
12 246.3710-04 Выключатель аварийной сигнализации
12 249.3710-01 Выключатель аварийной сигнализации
Установка датчиков и звуковых сигналов для ГАЗ-33104 Валдай (список запасных частей)

Установка датчиков и звуковых сигналов для ГАЗ-33104 Валдай (список запасных частей)

Установка датчиков и звуковых сигналов для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 33104-3724176 Жгут 176 по двигателю
1 ТМ106-3808000-11 Датчик температуры охлаждающей жидкости ТМ106-11
2 33104-3724025 Жгут 25
3 22.3721/221.3721 Комплект звуковых сигнальных приборов
4 22.3721 Звуковой сигнальный прибор низкого тона
5 221.3721 Звуковой сигнальный прибор высокого тона
6 33104-3721055 Кронштейн сигнала
7 45 9952 6092 Шайба 6
8 201416-П29 Болт М6-6gх12 ОСТ 37.001.123-96
9 ТМ111-3808000-02 Датчик сигнализатора перегрева охлаждающей жидкости ТМ111
10 3310-3724044 Провод 44 «массы»
11 201457-П29 Болт М8-6gх22 ОСТ 37.001.123-96
12 45 99526205 Шайба 8
13 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
14 33104-3724015 Жгут 15
15 3902.3829010 Датчик давления масла 3902.3829
16 298328-П29 Штуцер угловой
17 2602.3829010 Датчик аварийного давления масла 2602.3829
18 642.247 Выключатель света заднего хода
18 ЫШ3.609.016 Выключатель света заднего хода (В14.3710)
19 342.3843 Датчик скорости
19 АР62.3843000 Датчик скорости АР62.3843
19 ДС-6 Датчик скорости
19 ЯМ2.553.005 Датчик скорости
20 33104-3724168 Жгут 168
21 3105-3724527 Поясок
22 220105-П29 Винт М6-6gх16
23 252269-П29 Шайба 6 ОСТ 37.001.145-75
24 23.3847000 Датчик синхронизации 23.3847
24 406.3847060-01 Датчик синхронизации и скорости вращения (0261 210 113 ВОSН)
25 33104-3724164 Провод 164 «массы»
26 201497-П29 Болт М10-6gх25 ОСТ 37.001.123-96
27 45 9952 6311 Шайба 10
28 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93





































Запчасти: Инструмент и принадлежности для ГАЗ-33104 Валдай

Инструмент и принадлежности для ГАЗ-33104 Валдай (список запасных частей)

Инструмент и принадлежности для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей
