Замена лампы габаритных огней (фара типа A). . 8-85

Замена ламп переднего указателя поворота

(фара типа B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-86

Замена лампы передней фары

(ближний/дальний свет) (фара типа В) . . . . . . . . . . 8-86

Замена лампы статического фонаря подсветки

поворота (фара типа A). . . . . . . . . . . . . . . . . . . . . . . . 8-88

Замена ламп переднего указателя поворота

(фара типа B) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-88

Замена лампы переднего

противотуманного фонаря . . . . . . . . . . . . . . . . . . . . . 8-89

Замена ламп дневных ходовых огней

(тип с лампой накаливания или светодиодный) . . 8-89

Замена лампы бокового повторителя указателя

поворота (светодиодный тип) . . . . . . . . . . . . . . . . . . 8-90

Замена лампы бокового повторителя указателя

поворота (тип с лампой накаливания) . . . . . . . . . . 8-90

Замена лампы стоп-сигнала и габаритного огня . 8-91

Замена ламп заднего указателя поворота. . . . . . . . 8-92

Замена лампы стоп-сигнала и габаритного огня

(светодиодный тип) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-94

Замена ламп фонаря заднего хода

(4-дверный кузов). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-94

Замена лампы габаритного огня

(внутренний) (4-дверный кузов). . . . . . . . . . . . . . . . 8-95

Замена лампы заднего противотуманного

фонаря . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-96

Замена лампы освещения номерного знака

(4-дверный кузов). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-96

Замена лампы дополнительного

сигнала торможения (4-дверный кузов) . . . . . . . . . 8-96

Замена лампы местного освещения. . . . . . . . . . . . . 8-97

Замена лампы потолочного плафона  . . . . . . . . . . . 8-98

Замена лампы плафона освещения багажника

(4-дверный кузов). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-99

Регулировка фар и противотуманных фар

(для Европы). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-99

Уход за внешним видом автомобиля . . . . . . . 8-105

Внешний уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-105

Уxoд зa caлoнoм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-111

Система контроля токсичности выбросов . . 8-115

Система снижения токсичности

выбросов из картера двигателя . . . . . . . . . . . . . . . 8-115

Система снижения токсичности

выбросов из топливного бака . . . . . . . . . . . . . . . . . 8-115

Система контроля токсичности

отработавших газов . . . . . . . . . . . . . . . . . . . . . . . . . . 8-116

8

4

8

Техническое обслуживание

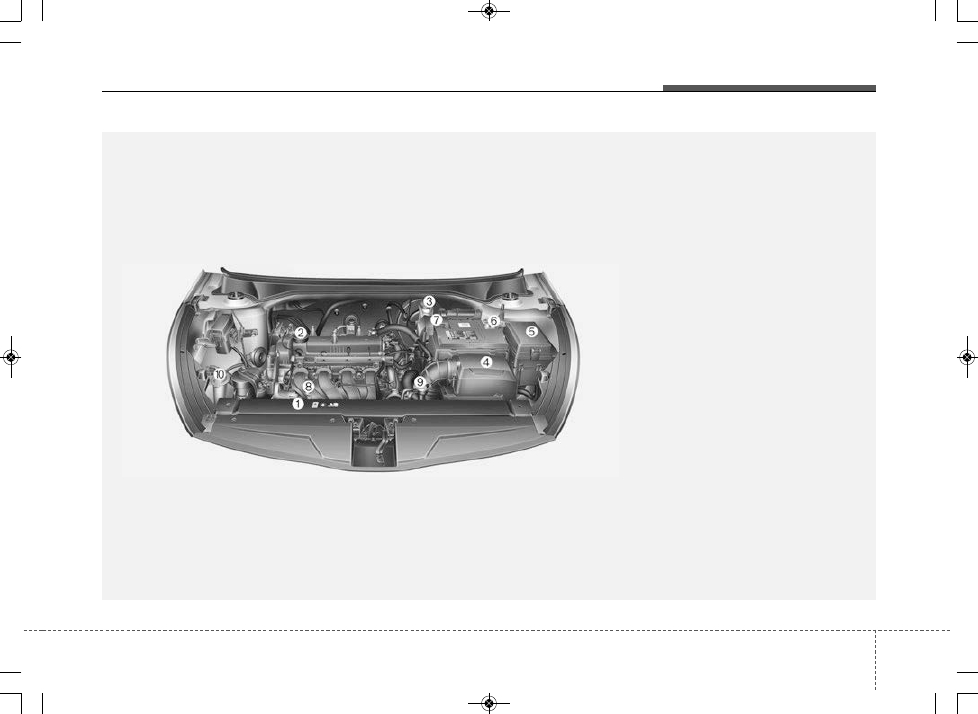

МОТОРНЫЙ ОТСЕК

OFB077001

1. Расширительный бачок для

охлаждающей жидкости двигателя

2. Крышка маслозаливной горловины

двигателя

3. Бачок для тормозной

жидкости/жидкости гидропривода
сцепления

4. Воздушный фильтр

5. Блок плавких предохранителей

6. Отрицательная клемма

аккумуляторной батареи

7. Положительная клемма

аккумуляторной батареи

8. Масляный щуп двигателя

9. Крышка радиатора

10. Бачок для жидкости омывателя

ветрового стекла

■

Двигатель Kappa 1.4 MPI

❈

Фактическая крышка двигателя может отличаться от изображенного на рисунке.

8 5

Техническое обслуживание

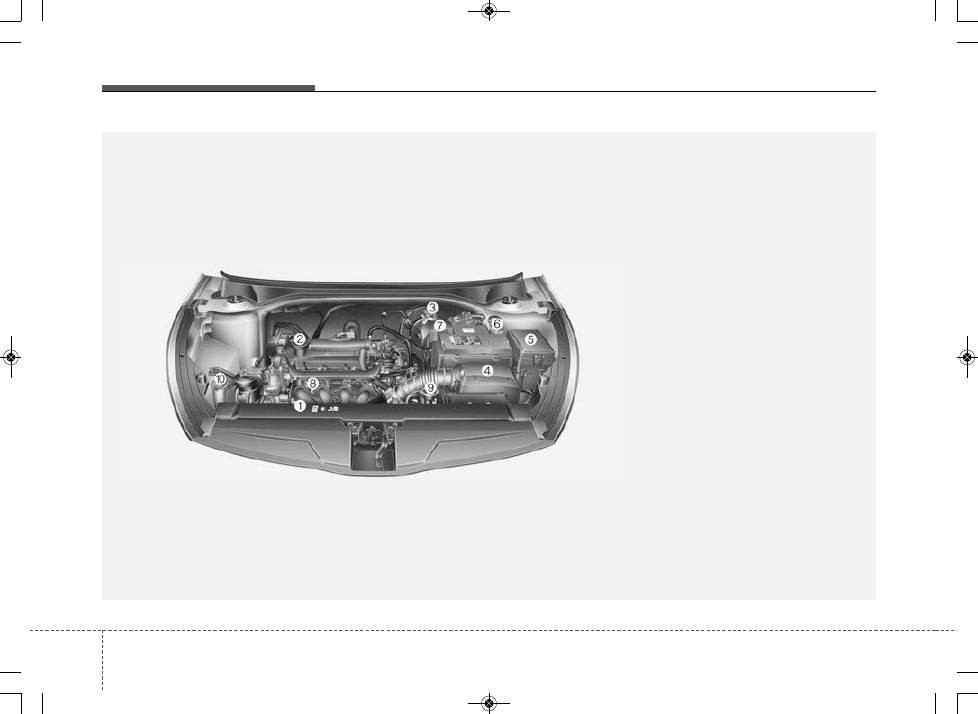

OFB077002

1. Расширительный бачок для

охлаждающей жидкости двигателя

2. Крышка маслозаливной горловины

двигателя

3. Бачок для тормозной

жидкости/жидкости гидропривода
сцепления

4. Воздушный фильтр

5. Блок плавких предохранителей

6. Отрицательная клемма

аккумуляторной батареи

7. Положительная клемма

аккумуляторной батареи

8. Масляный щуп двигателя

9. Крышка радиатора

10. Бачок для жидкости омывателя

ветрового стекла

■

Двигатель Gamma 1.6 MPI

❈

Фактическая крышка двигателя может отличаться от изображенного на рисунке.

6

8

Техническое обслуживание

КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

При  выполнении  любых  работ  по

техническому  обслуживанию  или

проверке  необходимо  соблюдать

максимальную

осторожность,

чтобы не повредить автомобиль и

не травмировать себя.

Ненадлежащее,  неполное  или

недостаточное

обслуживание

может  привести  к  возникновению

эксплуатационных проблем с авто-

мобилем,  которые  могут  стать

причиной  повреждений,  дорожно-

транспортных  происшествий  или

травм.

Ответственность владельца

✽

К СВЕДЕНИЮ

Владелец  несет  ответственность

за  проведение  технического

обслуживания автомобиля и хра-

нение документации.

В  этом  случае  выполните  обслу-

живание  автомобиля  в  профес-

сиональной мастерской. Kia реко-

мендует посетить уполномоченно-

го  дилера/сервисного  партнера

компании.

Необходимо  сохранять  докумен-

ты,  подтверждающие  проведение

надлежащего технического обслу-

живания  автомобиля  в  соответ-

ствии  с  картами  периодического

технического  обслуживания,  при-

веденными ниже.

Эта информация необходима для

подтверждения  того,  что  техниче-

ское  и  профилактическое  обслу-

живание  автомобиля  соответству-

ет  требованиям,  предъявляемым

для сохранения гарантийных обя-

зательств на автомобиль.

Подробная  информация  о  гаран-

тийных  обязательствах  содержит-

ся в паспорте технического обслу-

живания.

Гарантийные  обязательства  не

распространяются  на  работы  по

ремонту  и  регулировке,  проводи-

мые  для  устранения  последствий

технического  обслуживания,  не

соответствующего  требованиям

производителя, или невыполнения

необходимого технического обслу-

живания.

Меры предосторожности

при проведении технического

обслуживания владельцем

автомобиля

Неправильное  или  неполное  про-

ведение  технического  обслужива-

ния может привести к возникнове-

нию  неисправностей.  В  данном

разделе даны указания по выпол-

нению  только  наиболее  простых

операций  по  техническому  обслу-

живанию.
