Техническое обслуживание

88

8

5. Извлеките лампу из гнезда, нажав

на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.

6. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

7.

Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.

8. Установите узел лампы обратно на

кузов автомобиля.

Tип B
Если лампа не работает,
рекомендуется проверить автомобиль
у официального дилера Kia.

Внутреннее освещение

1.

Откройте дверь багажного
отделения.

2. Снимите крышку для проведения

технического обслуживания с
помощью отвертки с плоским
лезвием.

3. Отделите гнездо от деталей узла,

вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях
узла.

4. Извлеките лампу из гнезда, нажав

на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.

OHM078048

8 89

Техническое обслуживание

5. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

6.

Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.

7. Установите крышку отверстия для

обслуживания.

Замена ламп верхнего стоп-
сигнала и задних
противотуманных фар

Если лампа не работает, рекомендуется
проверить автомобиль у официального
дилера Kia.

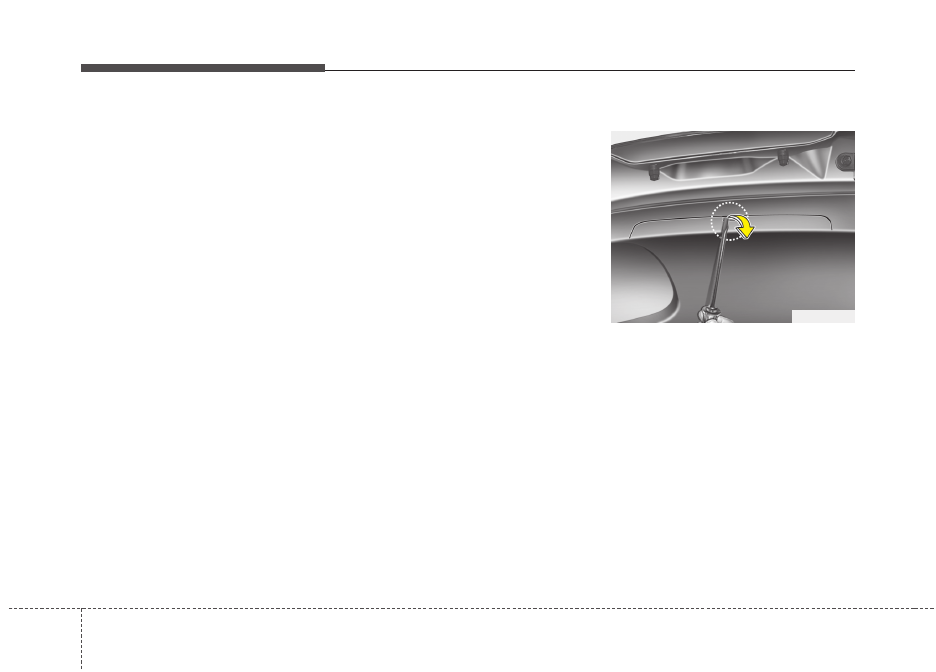

Замена лампы освещения
номерного знака

1.

Ослабьте стопорные винты
рассеивателя при помощи отвертки
с крестовым наконечником.

2. Снимите рассеиватель.
3. Извлеките лампу, потянув ее из

гнезда.

4. Установите новую лампу.
5. Установите рассеиватель на место и

надежно зафиксируйте стопорными
винтами.

OHM078049

OHM078041

OHM076066

■

Верхний стоп-сигнал

■

■

Задняя противотуманная фара

OHM078050

Техническое обслуживание

90

8

Замены лампы подсветки
двери

Если лампа не работает, рекомендуется
проверить автомобиль у официального
дилера Kia.

OHM078058

Лампа багажного отсека

Индивидуальная лампа

OHM078054/OHM078053

Лампы освещения подножки двери

Центральная потолочная лампа

Лампа вещевого ящика

OHM076051/OHM076052/OHM079055

8 91

Техническое обслуживание

Замена лампы освещения салона

1. С помощью отвертки с плоским

жалом аккуратно отделите
рассеиватель от корпуса лампы
освещения салона.

2. Извлеките лампу, потянув ее из

гнезда.

3. Вставьте новую лампу в гнездо.
4. Совместите выступы рассеивателя

с канавками в корпусе лампы
освещения салона и зафиксируйте
рассеиватель на месте.

ОСТОРОЖНО

Перед выполнением работ,
связанных с лампами освещения
салона, убедитесь, что нажата
клавиша “OFF” (выключить), во
избежание ожога пальцев рук или
получения удара электрическим
током.

ВНИМАНИЕ

Следите за тем, чтобы не
загрязнить или не повредить
рассеиватели, выступы
рассеивателей и пластмассовые
корпуса.
